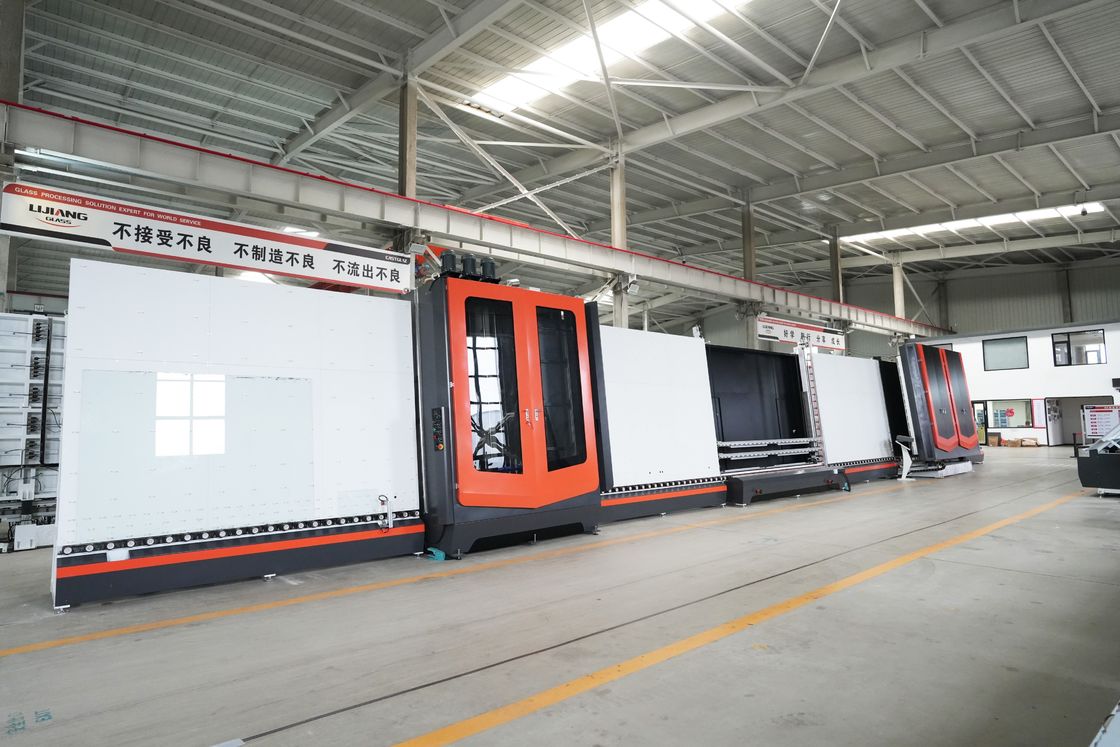

สายการผลิตกระจกฉนวนแนวตั้ง LJBZ2535

คุณสมบัติหลัก:

สายการผลิตกระจกฉนวนมี 7 ส่วน:

01 ส่วนการโหลด;

02 ส่วนการซักและอบแห้ง;

03 ส่วนสายพานลำเลียง;

04 ส่วนการตรวจสอบและประกอบ

05 ส่วนการโอน;

06 ส่วนการกดและการเติม;

07 ส่วนการขนถ่าย

01 กำลังโหลดส่วน ของสายการผลิตกระจกฉนวน

1, การตรวจจับฟิล์มเคลือบ Low-e

เราใช้การตรวจจับแบบจุดสัมผัสกระจก Low-E หากพื้นผิวฟิล์มแก้ว low-e กลับด้าน มันจะแจ้งเตือนโดยอัตโนมัติ มันจะไม่ทำให้ฟิล์ม low-e เป็นรอย และอัตราการรู้จำก็สูง แก้ปัญหาการรับรู้ LOW-E ที่โปร่งใสสูงได้อย่างมีประสิทธิภาพ

2 วิธีการของล้อสายพานลำเลียง

แบริ่งถ่ายโอนด้านล่างเป็นแผ่นเหล็กขนาด 8 มม. แผ่นเหล็กถูกบดให้เรียบแล้วจึงยึดตลับลูกปืนไว้ ความสูงของลูกปืนสามารถปรับได้เพื่อป้องกันการส่งผ่านของการส่งผ่านที่ไม่เสถียรระหว่างการส่งผ่านของกระจกขนาดเล็กซึ่งทำให้กระจกกระแทก เพิ่มความสามารถในการรับน้ำหนักของกระจก

วิธีการของผู้ผลิตรายอื่นส่วนใหญ่คือการขุดสองรูตรงกลางของท่อสี่เหลี่ยมแล้วสวมเพลาแล้วใส่ล้อสายพานลำเลียง วิธีการนี้ไม่สามารถปรับความเรียบของล้อสายพานลำเลียงได้และการรับน้ำหนักไม่ดี

02 วขี้เถ้าเครื่องจักรส่วน ine & การอบแห้ง

ล้างแก้วเครื่องจักรฉัน-

1,ผ้าฝ้ายปิดเสียงลดเสียงรบกวน-

2 ตัวตู้ทำความสะอาดทำจากคุณภาพสูงแผ่นเหล็กสแตนเลส 304ซึ่งมีความแข็งแรงและทนทาน

3,1แปรงขนนุ่มคู่หนึ่งมีเส้นผ่านศูนย์กลาง0.12มมลวดแปรง,2แปรงขนนุ่มคู่หนึ่งมีเส้นผ่านศูนย์กลาง0.15มมแปรงลวด

4,ด้วยวัดความหนาของกระจกอัตโนมัติไม่จำเป็นต้องตั้งค่าความหนาของกระจกแยกต่างหาก และจะทำความสะอาดโดยอัตโนมัติ ซึ่งตามหลักวิทยาศาสตร์แล้ว หลีกเลี่ยงการปรับด้วยตนเองที่ยุ่งยากเมื่อความหนาของกระจกมากกว่า 8 มม. สามารถทำความสะอาดความหนาได้สูงสุด 30 มม.

5,เดอะแบริ่งแปรงและที่นั่งแบริ่งเป็นส่วนสำคัญของส่วนทำความสะอาดความเร็วในการหมุนของลูกปืนจะสูงกว่าจึงเกิดความเสียหายได้ง่าย บริษัทของเราจึงใช้ลูกปืน Thrust ซึ่งมีความทนทานและมั่นคงมากกว่าวัสดุยางและพลาสติกอื่นๆ

6,ถังเก็บน้ำควบคุมอุณหภูมิอัตโนมัติ, ระบบเติมน้ำ

7, กล่องปฏิบัติการด้วยจอแสดงผลความเร็วในการซักสามารถแสดงความเร็วการซักได้อย่างแม่นยำ (8-10m)

ส่วนการอบแห้ง:

1,ช่องระบายอากาศ- รักษาระยะห่างที่เหมาะสมและเหมาะสม 3 มม. ระหว่างพื้นผิวกระจกและช่องระบายอากาศ

ช่องเป่าลมจะปรับระยะการเปิดและปิดโดยอัตโนมัติตามความหนาของกระจกที่แตกต่างกัน มีอุปกรณ์ข้อต่อสากล เมื่อความหนาของกระจกเปลี่ยนไป ช่องเป่าลมสามารถเลื่อนไปข้างหน้าและข้างหลังเพื่อปรับระยะห่าง เพื่อให้ระยะห่างสัมพัทธ์ระหว่างช่องเป่าลมและกระจกคงที่ เพื่อหลีกเลี่ยงความเสียหายต่อฟิล์มแก้วเนื่องจากการเปลี่ยนแปลง ของความหนาของกระจก

2, สายพานลำเลียงคือลำเลียงด้วยล้อด้านล่างโดยไม่มีการพิมพ์ล้อบนกระจกเกิดจากการบีบสายพานลำเลียง มีเสถียรภาพและเชื่อถือได้ อัตราความล้มเหลวต่ำ

3, โบลเวอร์ถูกควบคุมโดยวาล์วผีเสื้อเพื่อให้แน่ใจว่าการพิมพ์ช่องลมของเครื่องเป่าลมจะไม่ปรากฏขึ้นในระหว่างกระบวนการทำความสะอาดกระจก

4, โบลเวอร์สามารถทำได้ฟังก์ชั่นเริ่ม-หยุดอัตโนมัติเพื่อลดการใช้พลังงาน

5, เครื่องเป่าลมอุปกรณ์ทำความร้อนเพื่อให้มั่นใจถึงความเร็วในการทำความสะอาดที่อุณหภูมิต่ำ

6 พร้อมกับอุปกรณ์แยกหมอกน้ำเพื่อป้องกันมลพิษทุติยภูมิต่อกระจก

03 ส่วนลำเลียงและการจัดเก็บของสายการผลิตกระจกฉนวน

1,โครงสร้างสายพานลำเลียงแบบลอยลม(ฟังก์ชั่นเสริม)ใช้เพื่อหลีกเลี่ยงการทิ้งร่องรอยบนพื้นผิวกระจกหลังจากการอบแห้ง กระจกที่ก่อให้เกิดมลพิษ และปรับปรุงคุณภาพของ dgu (ระหว่างการล้างและการกด) เมื่อความสูงของกระจกน้อยกว่า 1200 มม. จะใช้เฉพาะอากาศลอยที่ด้านล่างเท่านั้นที่จะลอย เมื่อความสูงของกระจกมากกว่า 1200 มม. อากาศลอยสองแถวจะลอยพร้อมกัน

2 ส่วนสายพานลำเลียงถูกตั้งค่าด้วยมอเตอร์คู่เมื่อแก้วที่มีขนาดน้อยกว่า 1,000 มม. สามารถจัดเก็บได้สองชิ้นในเวลาเดียวกันเพื่อปรับปรุงประสิทธิภาพของทั้งบรรทัด

3, . แบริ่งสายพานลำเลียงด้านล่างติดอยู่กับแผ่นเหล็กและสามารถปรับความสูงของแบริ่งได้เพื่อป้องกันความไม่แน่นอนของสายพานลำเลียงในกระบวนการลำเลียงแก้วขนาดเล็กส่งผลให้เกิดการตีแก้ว

04 ส่วนการตรวจสอบและประกอบของสายการผลิตกระจกฉนวน

1,การใช้การปรับการแสดงผลแบบดิจิตอลการออกแบบโครงสร้างความแม่นยำในการวางตำแหน่งเฟรมอลูมิเนียมสูงและความลึกของกาวนั้นแม่นยำ

2,รางนำคู่อลูมิเนียมอัลลอยด์มีน้ำหนักเบาและเรียบ และสามารถปรับขึ้นลงได้อัตโนมัติตามความสูงของกระจก เพื่อป้องกันกระจกบานใหญ่จมภายใน

3 ใช้ทั้งส่วนกลวงออกออกแบบเพิ่มการบำรุงรักษาประตูหลังหนึ่งบานเพื่อทำความสะอาดและเช็ดคราบหลังกระจกที่ทำความสะอาดยาก

05 ส่วนการวัดสายพานลำเลียงและความหนาของสายการผลิตกระจกฉนวน

การวัดความหนาของกระจกและความกว้างของตัวกั้นโดยอัตโนมัติจะให้ข้อมูลสำหรับการกด dgu และการเติมก๊าซอาร์กอน

06 ส่วนการกด (และเติมก๊าซอาร์กอน) ของสายการผลิตกระจกฉนวน

1, การกด

กปรับสามารถกำลังกด

มีความเครียดหลังการเชื่อมในโครงเหล็ก การกด ดังนั้นปัญหาการเสียรูปทรงจึงหลีกเลี่ยงไม่ได้หลังจากใช้งาน 3-4 ครั้ง (ส่วนการกดไม่สามารถกด DGU ได้อย่างถูกต้องสม่ำเสมอและแน่นหนา) สำหรับปัญหานี้ ประการแรก เราทุกคนทำการบำบัดความชรา ขจัดความเครียดด้วยอุปกรณ์การสั่นสะเทือน จากนั้นเราออกแบบจุดปรับได้หลายร้อยจุดบนแป้น หากมีปัญหารูปทรงไม่ตรง เราก็สามารถปรับได้อย่างง่ายดายทุกเมื่อ

การกดลีดสกรู (สายพานเซอร์โวมอเตอร์ซิงโครนัส)

เครื่องกดจะปรับโดยอัตโนมัติเพื่อให้แน่ใจว่ากระจกกดมีความแม่นยำสูงเป็นพิเศษ ตามความหนาของกระจกและความกว้างของตัวเว้นระยะอะลูมิเนียม

การเติมและกดแก๊สอาร์กอนทำได้รวดเร็วและเสร็จสิ้นในเวลาเดียวกัน

2, อาร์กอนกาสฟิลหลิง

วิธีการเติมแก๊สอาร์กอน

ตำแหน่งของรูแก๊สอาร์กอนของลำแสงเติมจะถูกจัดตำแหน่งโดยอัตโนมัติตามความหนาของกระจกและความกว้างของตัวเว้นระยะอะลูมิเนียม ทำให้มั่นใจได้ว่ารูแก๊สอาร์กอนจะอยู่ตลอดเวลาตรงกลางของกรอบกระจกและอลูมิเนียมชุดแรกสำหรับตัวเว้นวรรคที่กว้างของหน้าต่างและประตูที่อยู่อาศัยและกระจกสามชั้นข้อดีของเรานั้นชัดเจน เติมก๊าซอาร์กอนอย่างรวดเร็วและยังช่วยประหยัดแหล่งก๊าซอีกด้วย

สำหรับการปิดผนึกด้านล่างของวิธีการเติมก๊าซอาร์กอนด้านล่างสายพานซิงโครนัสดีกว่าล้อสายพานลำเลียง

มีพาร์ติชันคควบคุมลำแสงเติมก๊าซอาร์กอนเมื่อทำแก้วที่มีขนาดแตกต่างกัน มันจะตรวจจับความยาวของแก้วโดยอัตโนมัติ และเปิดความยาวที่สอดคล้องกันของรูก๊าซอาร์กอน เพื่อประหยัดแหล่งก๊าซ

อุปกรณ์ที่ไม่เพียงแต่มีวาล์วเติม แต่ยังเป็นวาล์วสูบน้ำด้วย- ตามความสูงของกระจก ความสูงที่สอดคล้องกันของวาล์วสูบน้ำจะถูกเลือกโดยอัตโนมัติ จากนั้นจึงแยกก๊าซออกจาก DGU ผ่านเซ็นเซอร์ทางเข้า ตรวจพบความเข้มข้นที่เติมอาร์กอนแก้วได้ทันที และปริมาตรอาร์กอนจะถูกควบคุมอย่างแม่นยำและมีประสิทธิภาพ

หน้าจอสัมผัสสำหรับเติมก๊าซอาร์กอน

ฟังก์ชั่นการแสดงผล: หน้าจอสัมผัสจะแสดงการประมวลผลการเติมก๊าซอาร์กอนทั้งหมด คุณจะรู้ได้อย่างชัดเจนว่าเติมก๊าซอาร์กอนภายในมากแค่ไหน

-

ความเข้มข้นในการบรรจุสามารถตั้งค่าได้ตามความต้องการของลูกค้า มีสามโหมด: โหมดเวลา, การคำนวณอัตโนมัติของโหมดปริมาตร, การตรวจจับประเภทโหมดเนื้อหาอาร์กอนโดยอัตโนมัติ (เฉพาะลี่เจียง)

การบรรจุจะหยุดโดยอัตโนมัติเมื่อขึ้นอยู่กับความต้องการของคุณ ความเข้มข้นของก๊าซทั้งหมดมากกว่า 90%

พารามิเตอร์ทางเทคนิค: เวลาในการเติมก๊าซอาร์กอน: 3-5 วินาที (1 * 1 ม.) ความหนาของกระจกฉนวน: 12-60 มม. 12-80 มม. และ 12-100 มม. (ตัวเลือกที่กำหนดเอง)

การแสดงอัตราเงินเฟ้อโดยตรง /สูงกว่า 90% /เติมอากาศเพื่อหยุดอัตโนมัติเต็มรูปแบบ

การควบคุมส่วนควบคุมอิเล็กทรอนิกส์

เอื้อต่อการแก้ไขปัญหาอุปกรณ์

ทั้งสามส่วนสามารถควบคุมแยกกันได้

การเพิ่มฟังก์ชันใหม่มีประโยชน์ (TPS, 4 SG, ซุปเปอร์สเปเซอร์บาร์ ฯลฯ)

ระบบควบคุมซีเมนส์เยอรมัน ประสิทธิภาพการทำงานที่มั่นคง ความสามารถในการปรับขนาดที่แข็งแกร่ง

ข้อมูลทางเทคนิค

พารามิเตอร์ทางไฟฟ้า
