รายละเอียดสินค้า:
|
| ชื่อ: | เครื่องแปรรูปกระจกฉนวน | โวลเตชั่น: | 380V 50HZ 3P |
|---|---|---|---|
| สภาพ: | เครื่องใหม่ | ได้รับการรับรอง: | CE |
| การรับประกัน: | 1 ปี | Min. นาที. glass size ขนาดแก้ว: | 280*400 |
| ความหนาของไอจี: | 60 มม | Max. สูงสุด glass size ขนาดแก้ว: | 2500*3500 |
| แปรงล้าง: | 6 ชิ้น | ความหนาของกระจกแบน: | 3-15มม |
| เน้น: | สายการผลิตกระจกฉนวนสองชั้น,สายการผลิตกระจกฉนวน 3300 * 7000 มม.,เครื่องเคลือบกระจกสองชั้น 3300 × 7000 มม |
||
ขนาด Jumbo 3300 * 7000mm สายการผลิตกระจกประกอบด้วยกระจกประกอบด้วยกระจกประกอบด้วยกระจกประกอบด้วยกระจกประกอบด้วยกระจกประกอบด้วยกระจกประกอบด้วยกระจกประกอบด้วยกระจกประกอบด้วยกระจกประกอบด้วยกระจกประกอบด้วยกระจกประกอบด้วยกระจก
ตัวเลือกของอัตโนมัติ Jumbo ขนาดคู่ก๊าซเติมสายแก้วหนอน
1.ล้างก่อน
2.การตั้งตําแหน่งแม่นยําโดยอัตโนมัติสําหรับ 3 หรือ 4 ขั้นตอนข้าง IG
3.การเติมแก๊สอัตโนมัติสามารถตั้งค่าแก๊สและแสดงการประมวลผลของการเติมออนไลน์ที่มีปริมาณแก๊สสูง
คุณลักษณะหลักของ Jumbo Size Double Gas Filling Insulating Glass Processing Line สายการแปรรูปกระจกขนาดใหญ่
●ระบบควบคุม PLC จากเยอรมนี ซีเมนส์ อินเตอร์เฟซจอสัมผัส
●ถังน้ํา พร้อมระบบควบคุมอุณหภูมิอัตโนมัติและระบบล้างน้ํา
● ระบบทําความร้อนด้วยอากาศ
●การตั้งค่าอัตโนมัติการเริ่มต้นและหยุด
●ระบบลดเสียง
●การจําแนกกระจกที่เคลือบ และกระจกที่มีประสิทธิภาพต่ํา
●3คู่แปรงอ่อนสามารถล้างแก้ว Low-E ทั้งออนไลน์และออฟไลน์
●เครื่องซักผ้าใช้วัสดุ SS และอุปกรณ์กันน้ํา
● แผ่น พิมพ์ ที่ ปรับ เพื่อ ให้ ด้านบน ของ แผ่น พิมพ์ ตรง
● รูปแบบการเชื่อมต่อของพล็อกเครื่องบิน
●ใช้ในการผลิต IG สามเท่าและ IG มีรูปร่าง
●การแสดงความเร็วในการล้างในระบบออนไลน์
●ทํางานระยะสั้นที่ฉลาด ประหยัดพลังงาน
PARAMETER ของขนาด Jumboอัตโนมัติสายการผลิตกระจกประกอบด้วยก๊าซสองแบบ
| หน่วย | LJBZ3370 | |
| โวลเตชั่น | 380V50Hz3P | |
| พลังงานรวม | KW | 54.5 |
| ความเร็วในการล้าง | m/min | 2-10 |
| ความเร็วในการทํางานสูงสุด | m/min | 45 |
| ขนาดแก้วขั้นต่ํา | mm | 450*280 |
| ขนาดแก้วสูงสุด | mm | 3300*7000 3000*3000 (กดสองครั้ง) |
| ความหนาของกระจกเรียบ | mm | 3-30 |
| เครื่องซักผ้า | ชิ้น | 6 |
| ความหนาสูงสุดของกระจกกันไฟ | mm | 80 |
| การบริโภคก๊าซทั้งหมด | L/นาที | 1500 |
| ความสูงของม้วนรถขนส่ง | mm | 520 |
| ขนาด (L*W*H) | mm | 47200*3500*4500 |
1สาย IG คืออะไร?
ประเภทของสาย IG ไม่เต็มอาร์กอนและเต็มก๊าซอาร์กอนสาย IG ที่ลอยบนอากาศและสาย IG ที่รวดเร็วมาก (ล้างและกดหน่วย IG สองหน่วยด้วยกัน).
สาย IG คือสายการแปรรูปแก้วประกอบด้วย เครื่องซักแก้ว, การติดตั้งกรอบ spacer และเครื่องกดแก้ว2500*4500 และ 3300*7000 สาย IG.
2บริษัทของเราทํางานอะไร
LIJIANG GLASS เป็นผู้ผลิตในเมืองจีน จีน ตั้งแต่ปี 2012 เราผลิตสาย IG, โรบอตประปากระจกประปา, เครื่องบิด spacer,เครื่อง extruder butyl เครื่องเติม desiccant และอื่น ๆจําหน่ายเครื่องจักรทั่วโลก พร้อมบริการหลังการขาย
3.วิธีการให้บริการหลังการขาย
สําหรับอินเดียและตลาดทั่วอินเดีย เรามีนักวิศวกรโลยัลอินเดีย 2 คน พวกเขาสามารถให้บริการในเวลา
สําหรับตลาดอเมริกาใต้ เรามีวิศวกรคนหนึ่งที่นั่นเพื่อให้บริการ
สําหรับตลาดอื่น ๆ เรามีทีมวิศวกรที่มีประสบการณ์ 10 - 20 ปี พวกเขาจะไปที่โรงงานของลูกค้าต่างประเทศ เพื่อติดตั้งเครื่องจักร ฝึกคนทํางาน และให้บริการหลังการขายในเวลา
ตั้งแต่ไวรัสของโลกทั้งใบ นักวิศวกรของเราจํากัดอยู่ในหลายประเทศในโลก ดังนั้นเราจึงจัดให้บริการติดตั้งและฝึกอบรมงานออนไลน์โดย Wechat, Whatsapp และอื่นๆเมื่อโลกมีสถานที่ที่ดีกว่า, วิศวกรของเราจะไปตรวจสอบเครื่องจักรของเราอีกครั้ง
4.วิธีการบรรจุสายการผลิต?
ชุดหนึ่งของ IG line ปกติต้องการ 2 คอนเทนเนอร์ เมื่อส่งไปยังประเทศต่างประเทศ 2 ชิ้นของ 40HQ คอนเทนเนอร์
5รายละเอียดของสายการผลิตกระจกกันไฟ:
• สายการผลิตกระจกกันไฟ มี 7 ส่วน
01 ส่วนการโอน
02 เครื่องซักผ้า
03 ส่วนการปล่อยน้ํา
04 ภาคตรวจสอบและติดตั้ง
05 ส่วนการโอน
06 ส่วนกดและเติม
07 ส่วนการปล่อย
•01การโอนหมวด
อุปกรณ์ตรวจจับเคลือบ, การตรวจจับอัตโนมัติของหนังล็อฟ-อีนอกระบบ

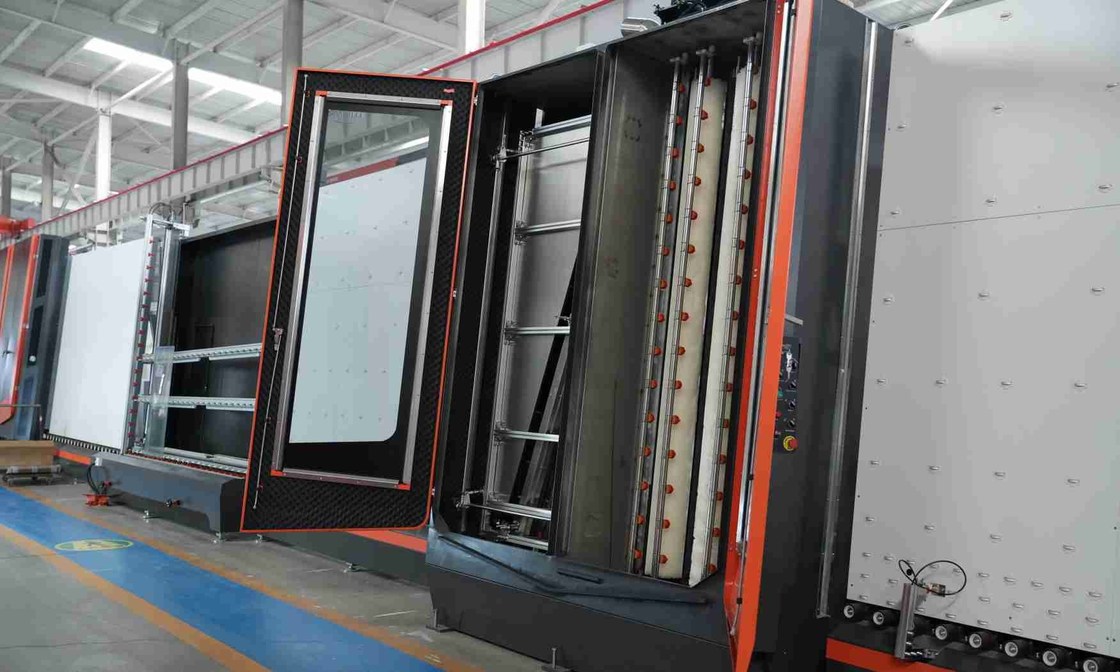

•02การล้างเครื่อง
ลักษณะหลัก:
• ใช้แปรงอ่อน 6 ชิ้นที่มีเส้นผมอ่อน 0.1 มิลลิเมตร สามารถล้างกระจก
• มีดอากาศใหม่ใช้โปรไฟล์อลูมิเนียม (Duckbill Air Knife) ขนาดของช่องออกอากาศถูกปรับโดยจีบเป็ดโปรไฟล์อลูมิเนียมให้แน่ใจว่าสกรูแต่ละสกรูไม่หลุดและหลีกเลี่ยงการสะท้อนของมีดอากาศ
• มีดอากาศสามารถปรับความกว้างของมีดอากาศโดยอัตโนมัติ
• กล่องการทํางานที่มีตัวแสดงความเร็วในการซักผ้า สามารถแสดงความเร็วในการซักผ้าได้อย่างแม่นยํา (8-10m)
• ระบบควบคุมอุณหภูมิถังน้ําอัตโนมัติ ระบบเติมน้ํา
• ระบบลดเสียงยุโรป
• วัสดุจากสแตนเลส
•03 ส่วนการปล่อย
• กระจกเก็บ
•04 ภาคตรวจสอบและติดตั้ง
โครงสร้างใหม่ของส่วนนี้ถูกเปลี่ยนเป็นโครงสร้างยกขั้วในสาย (ขั้วสอง) ง่ายที่จะตรวจสอบและลบกระจก
•05 ส่วนการโอน
• การวัดความหนาของกระจกโดยอัตโนมัติ สามารถใช้ได้ตามความต้องการจริงในการทํางาน
•06 ภาคกดและเติม
ลักษณะหลัก:
• กระจก ยาว ยิ่ง สามารถ กด กด ได้ สอง เท่า
• ใช้สายพานขนส่งสําหรับขนกระจก ใช้เครื่องยนต์เซอร์โวโอะในการกดกระจก
• พล็อต เครื่อง กด สามารถ เปิด เพื่อ การ บํารุงรักษา ได้ ง่าย
• กระดานกดที่มีโครงสร้างปรับได้ เพื่อรับประกันอายุการใช้งานที่ยาวนาน
•07 ส่วนการปล่อย
• กระจกเก็บ
• สามารถเชื่อมต่อกับเครื่องประปา
ปริมาตรไฟฟ้า
| ชื่อ | สาเหตุ | แบรนด์ |
| PLC | เยอรมนี | SIEMENS |
| อุปกรณ์ไฟฟ้าความดันต่ํา | เยอรมนี | SIEMENS |
| เครื่องแปลงความถี่ | เยอรมนี | SIEMENS |
| มอเตอร์เซอร์โวสําหรับกระจกขั้นตอน | ญี่ปุ่น | ฟูจิ |
| เครื่องสลับไฟฟ้าแสง | เยอรมนี | โรค |
| เครื่องเปลี่ยนไมโคร | ไต้หวัน | TEND |
| ปุ่มและไฟชี้ | สเปน | สไนไดร์ |
| หน้าจอสัมผัส | ไต้หวัน | WEINVIEW |
| รีเล่ระยะกลาง | ญี่ปุ่น | OMRON |
| เครื่องยนต์แปรง | จีน | คิงฮัว |
| ปั๊มน้ํา | จีน | LINGXIAO |
| คู่มือ | ไต้หวัน | HIWIN |
| ส่วนประกอบปนูเมติก | ไต้หวัน | AIRTAC |

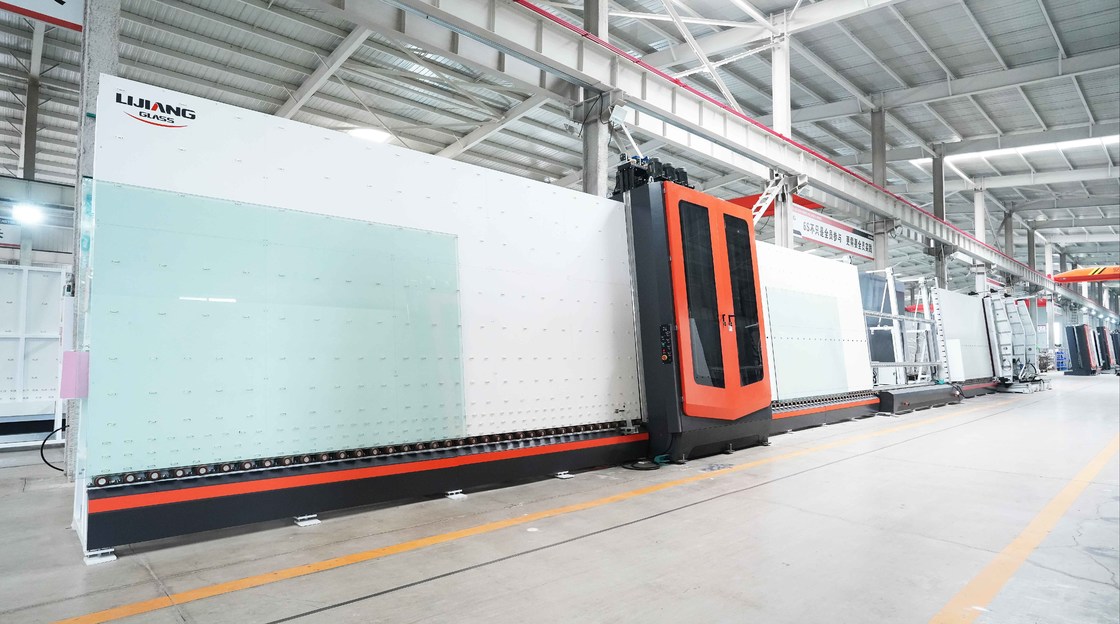

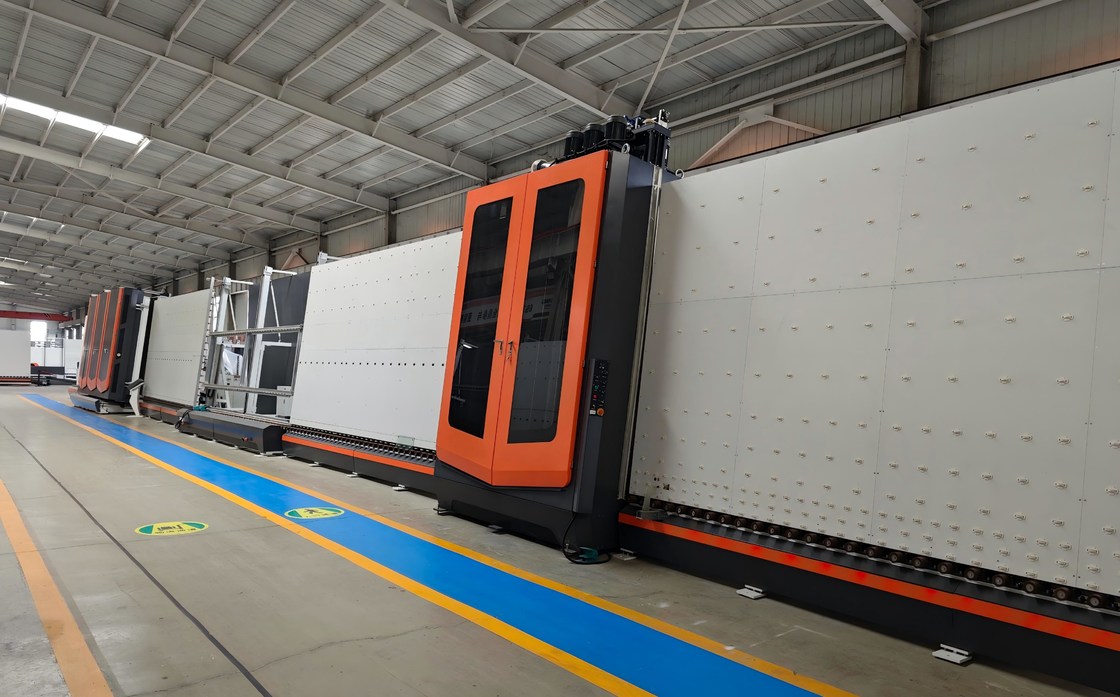

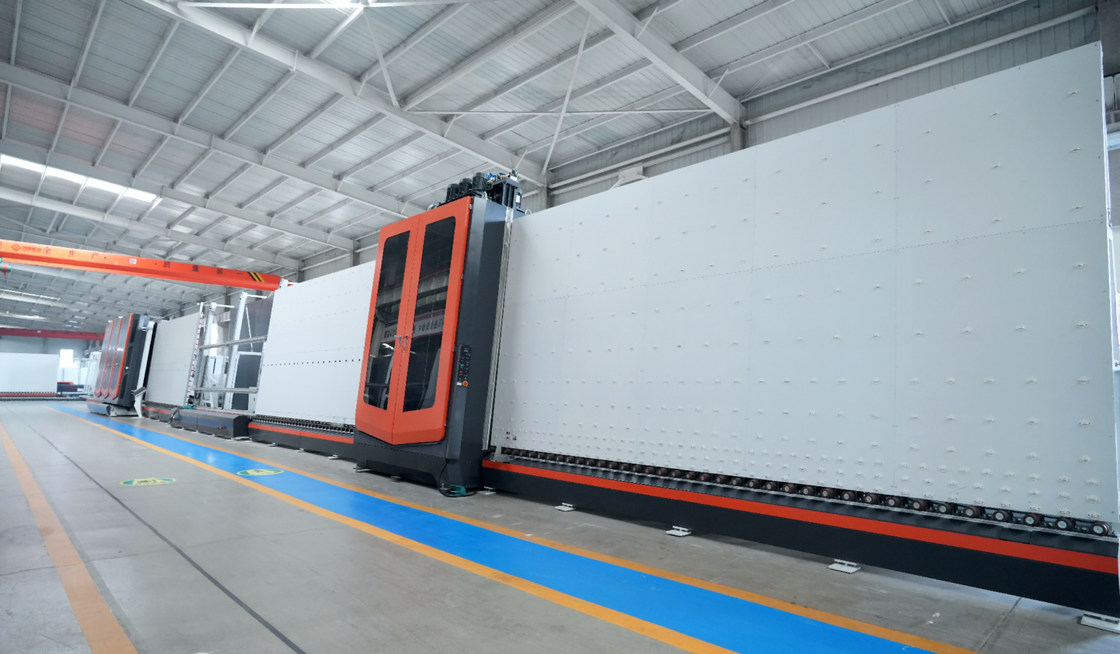

รูปภาพของสายการผลิตกระจกกันไฟอัตโนมัติขนาด Jumbo
การผลิตที่เกี่ยวข้องของ LIJIANG GLASS
.ฉลาดVธาตุEdgeDการเลือกMอัคีน LJCM2545
ลักษณะหลัก
• การเข้าถึงกระจกสองทาง
• วัดขนาดโดยอัตโนมัติ
• การแยกพื้นที่ e ต่ําโดยอัตโนมัติ
• การลบขอบสามารถปรับได้
• หัวสามารถหมุนได้ 360 องศา
• อุปกรณ์ที่ปลอดภัยและอัตโนมัติเต็ม
• ระบบควบคุม PLC อินเตอร์เฟซจอสัมผัส
• ระบบควบคุม 6 เครื่อง
• ระบบควบคุมที่ฉลาด สามารถรับรู้การประมวลผลชุด
ข้อมูลเทคนิค
| ขนาดการแปรรูปกระจกสูงสุด | 2500*4500 มม. |
| ขนาดขั้นต่ําในการแปรรูปแก้ว | 400*280 มม. |
| ความหนาของกระจก | 3-15 มม. |
| กว้างของล้อเลื่อย | 200 มม. |
| ความสูงของคอนเวียร์ | 500 มม. |
| ความกว้างในการลบขอบ | 10-50 มม. |
| ความเร็วในการส่ง | 1. 29m/min |
| ความเร็วในการลบขอบ | 2-29m/min |
| ความกว้างของล้อบราซิฟ | 10/12/15 มม. |
| ความหนาของกระจก | 3 - 15 มม. |
| ความเร็วของล้อบด | 0 ~ 3000 r/นาที |
| การบริโภคอากาศทั้งหมด | 100 ลิตร/นาที |
| ความดันอากาศ | ≥0.8MPa |
| พลังงานรวม | 3P 380V 50Hz 3.35KW |
| ขนาด | ขนาด:9700×2500×3400 มิลลิเมตร |
| น้ําหนักรวม | 3700KG |
ปริมาตรไฟฟ้า
| ชื่อ | สาเหตุ | แบรนด์ |
| มอเตอร์เซอร์โว | ไต้หวัน | TAIDA |
| PLC | ไต้หวัน | TAIDA |
| ส่วนประกอบปนูเมติก | ไต้หวัน | สายการบินอากาศ |
| ไฟฟ้าความดันต่ํา | เยอรมนี | SIEMENS |
| เครื่องตัดวงจร | เยอรมนี | SIEMENS |
| เครื่องสลับเซ็นเซอร์ | เกาหลี | AUTONICS |
| เปลี่ยนการเข้าใกล้ | เกาหลี | AUTONICS |
| สลับขั้นต่ํา | ไต้หวัน | TEND |
| เครื่องเชื่อม | เยอรมนี | SIEMENS |
| เครื่องแปลงความถี่ | สเปน | สไนไดร์ |
| ปุ่มหลัก | สเปน | สไนไดร์ |
| รีเล่ระยะกลาง | ญี่ปุ่น | OMRON |
VธาตุฉันหนอนGสาวน้อยSหนองคายRโอบอทLJTJ2540
ลักษณะหลัก
• ขนาดกระจก Min & Max สามารถเลือกได้
• รับรอง 8 มอเตอร์เซอร์โว
• ใช้ระบบควบคุมเซอร์โวญี่ปุ่นที่มีผลงานคงที่
• วัดขนาดกระจก ความลึกของกาวและความเร็วของกาวด้วยระบบการปรับแบบเส้นตรง
• ใช้เข็มขัดเวลาเพื่อรักษาการสื่อสารเรียบเนียนกับตําแหน่งที่แม่นยํา
• อุปกรณ์สํารองถูกผลิตด้วยการมาตรฐานสูงและความละเอียดสูง, รับประกันว่าเครื่องสามารถใช้งานกับการทํางานระยะยาว
• มุมกระจกเต็ม ไม่มีกระเป๋าอากาศ ผิวเรียบ ไม่จําเป็นต้อง
• เครื่องจักรกลอัตโนมัติเต็ม และมีประสิทธิภาพสูง
• ปรับปรุงมุมกระจกที่มีพื้นที่สวยงามโดยอัตโนมัติ
• สะดวกสบาย โดยไม่มีรอยขีดข่วนและมลพิษ
• ส่วนประกอบงานเดียว มีฟังก์ชันด้วยมือ ปรับง่าย
• สามารถเคลือบกระจกที่มีรูปร่างมากกว่า 8 ประเภท ได้แก่ ครึ่งวงกลม, ตราเปซ, ปานกลาง, กลม, โพลิกอน เป็นต้น (ไม่จําเป็น)
• ปิดกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจก
• สามารถปิด IG ระดับ 4 ด้าน (ไม่จําเป็น)
• ใช้อุปกรณ์ปั๊มคู่เพื่อใช้สารประปาสองประเภทที่แตกต่างกัน เช่น ซิลิโคน โพลีซัลไฟด์ และซิลิโคน
ข้อมูลเทคนิค
| ขนาดแก้วสูงสุด | 2500*4000 มิลลิเมตร (ไม่จําเป็น) |
| ขนาดกระจกขั้นต่ํา | 300*300 มม. |
| ความหนาของกระจก | 12-50 มม. |
| ความเร็วในการทํางาน | 5-40m/min |
| ความดันอากาศ | ≥0.6MPa |
| ความดันการกด | 32MPa |
| พลังงานความตึงเครียด | 380V 12kw |
| ขนาดรวม | 11000*2000*3500 มม. |
ปริมาตรไฟฟ้า
| ชื่อ | สาเหตุ | แบรนด์ |
| มอเตอร์เซอร์โว | ญี่ปุ่น | ยาสกาวะ |
| ไดรฟอร์เซอร์ | ญี่ปุ่น | ยาสกาวะ |
| CPU | ญี่ปุ่น | ยาสกาวะ |
| ส่วนประกอบความดันต่ํา | เยอรมนี | SIEMENS |
| คู่มือ | ไต้หวัน | HIWIN |
| การสลับไฟฟ้า | ไต้หวัน | MW |
| เครื่องสลับเซ็นเซอร์ | เกาหลี | AUTONICS |
| ส่วนประกอบปนูเมติก | ญี่ปุ่น | SMC |
| หน้าจอสัมผัส | จีน | GAOSHAN |
| มอเตอร์เซอร์โว | ญี่ปุ่น | ยาสกาวะ |
| ไดรฟอร์เซอร์ | ญี่ปุ่น | ยาสกาวะ |
