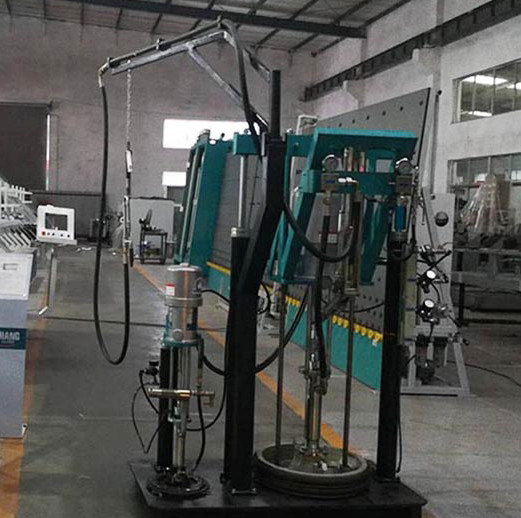

เครื่องทากาวแบบสององค์ประกอบประกอบด้วยปั๊มกาว A และ B ระบบนิวแมติก กลไกการยก โครง ฯลฯ ตอนนี้เราสามารถแนะนำส่วนต่างๆ ของเครื่องซีลปากถุงดังนี้
1. ปั๊มกาว:
(1) มีการตั้งค่าปั๊มกาวสำหรับแต่ละส่วนประกอบ A และ B ซึ่งขับเคลื่อนโดยมอเตอร์ลมตามลำดับเพื่อทำการเคลื่อนที่แบบลูกสูบเพื่อดูดเข้าและดันกาวออกปั๊มกาว A และ B ได้รับการแก้ไขพร้อมกับแผ่นกาวแรงดัน จากนั้นเชื่อมต่อกับเฟรมเพื่อสร้างระบบ
(2) อัตราส่วนของส่วนประกอบ A และ B ถูกปรับโดยคันโยกตามสัดส่วน: การปรับเข้าด้านใน, กาว B ลดลง, การปรับออกด้านนอก, เอาต์พุตกาว B เพิ่มขึ้นโดยการปรับคันโยกตามสัดส่วนเพื่อควบคุมปริมาณกาว B เพื่อควบคุมอัตราส่วนของกาว A และ B
(3) เอาต์พุตกาว: ควบคุมโดยตัวประมวลผลแหล่งอากาศ ปรับทวนเข็มนาฬิกา เอาต์พุตกาวเพิ่มขึ้น และปรับเอาต์พุตกาวตามเข็มนาฬิกาให้ลดลง(ในที่นี้หมายถึงปริมาณกาวทั้งหมด) ปั๊มกาวจะปรับอัตราส่วนของปริมาณกาวของ A และ B ผ่านคันโยกตามสัดส่วน ซึ่งมีลักษณะการทำงานที่ยืดหยุ่น ประสิทธิภาพที่มั่นคง และช่วงการปรับขนาดใหญ่
2. กลไกการยก:ปั๊มยางส่วนประกอบ A และ B ได้รับการติดตั้งชุดกลไกการยกด้วยลมตามลำดับ ซึ่งประกอบด้วยกระบอกสูบ 2 อันขนานกัน และตัวปั๊มที่เกี่ยวข้องเชื่อมต่ออย่างตายตัวด้วยลำแสงจุดประสงค์ประการหนึ่งคือการใช้แรงของกระบอกสูบทั้งสองกับพื้นผิวยางผ่านแผ่นความดัน และวาล์วควบคุมความดันจะปรับโดยซัพพลายเออร์ โดยทั่วไปจะปรับประมาณ 0.3MPaประการที่สองเมื่อจำเป็นต้องเปลี่ยนกระบอกยางกระบอกสูบสามารถยกแผ่นแรงดันได้ทิ้งถังพลาสติกไว้เพื่อเปลี่ยนถังใหม่
พารามิเตอร์
| แรงดันอากาศทำงาน | ≥ 0.6MPa |
| ความดันการแพร่กระจายของสารเคลือบหลุมร่องฟัน | 15-20MPa |
| ปริมาณการเคลือบหลุมร่องฟัน | 4 ลิตร/นาที |
| เส้นผ่านศูนย์กลางของน้ำยาซีล A/B | 0มม./280มม |
| อัตราผสม | 6:1-14:1 |
| การจ่ายอากาศ | การไหล 0.8 ลบ.ม. /นาที |
| ความกดอากาศ | ≥ 0.8MPa |
| มิติโดยรวม | 1700*1260*1900มม |
| น้ำหนัก | 650กก |
