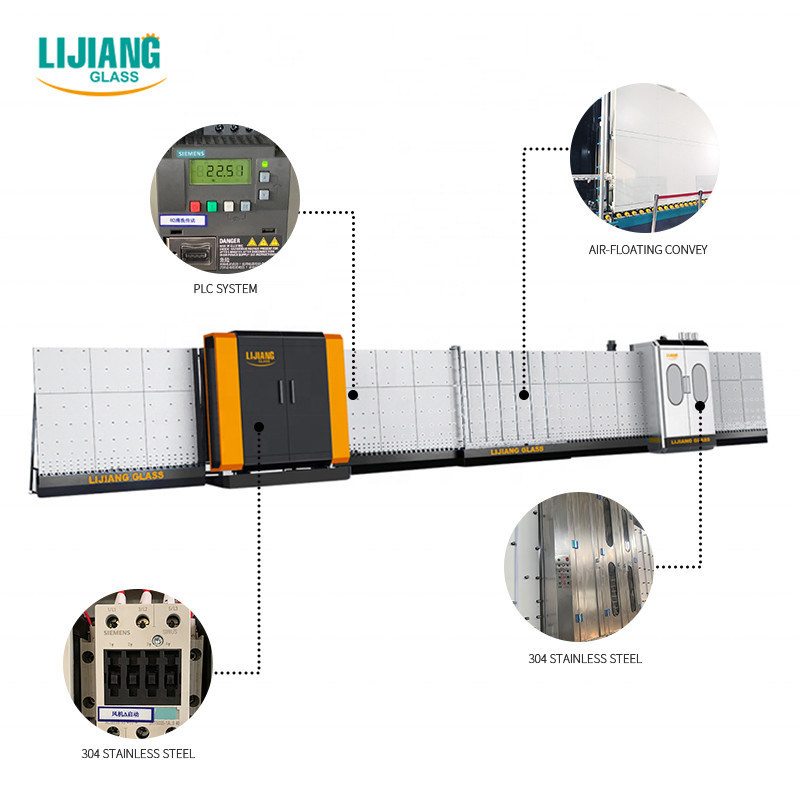

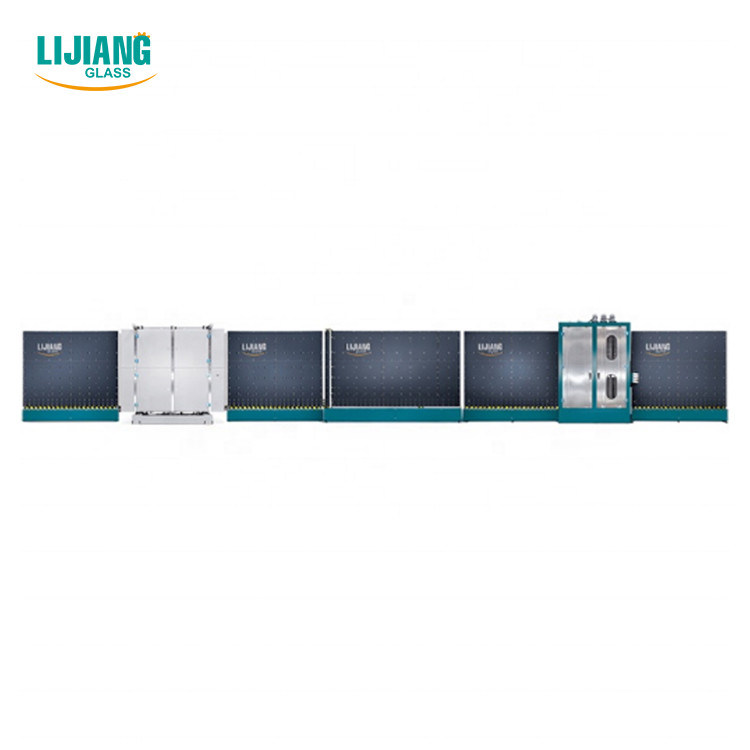

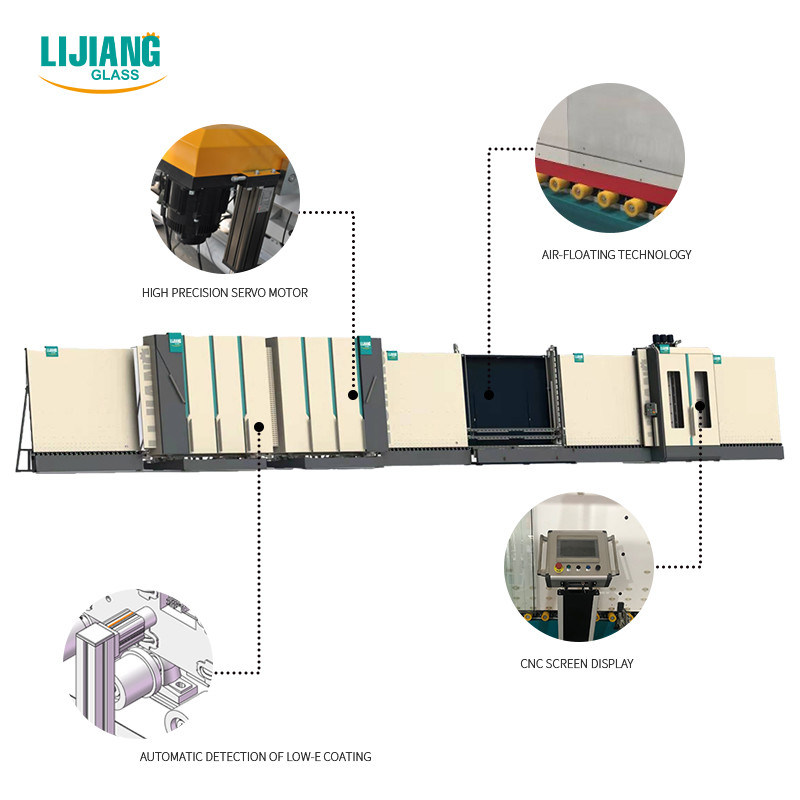

สายการผลิตกระจกฉนวนจัมโบ้ 60 มม. เครื่องซักผ้ากระจกแนวตั้ง

สายการผลิตกระจกฉนวนกระจกสองชั้นขนาดจัมโบ้สำหรับหน้าต่างและประตู

คุณสมบัติหลักของสายการผลิตกระจกฉนวนคู่ขนาดจัมโบ้พร้อมเติมก๊าซอัตโนมัติ







1,กำลังโหลดส่วน



เพื่อหลีกเลี่ยงกระจก low-e ใส่ด้านผกผันและทิ้งรอยล้อหรือรอยขีดข่วน low-e การเคลือบ เราใช้การตรวจสอบการเคลือบ - ฟิล์มโลหะเป็นสื่อกระแสไฟฟ้า (บริษัท อื่นใช้การตรวจจับโฟโตอิเล็กทริก ยากต่อการรับรู้สำหรับการเคลือบฟิล์มใสที่สูงขึ้น)



(ไนลอนและโพลียูรีเทน + เสาโลหะ



2, ส่วนซักและอบแห้ง



* แปรงขนนุ่มสามคู่สามารถล้างกระจก Low-e และกระจกธรรมดาได้ เส้นผ่านศูนย์กลางน้อยกว่า 0.1 มม.

* วัสดุเป็นสแตนเลส

* มีดลมเป็นแบบลอย โดยจะรักษาระยะห่างที่เหมาะสมและเหมาะสมระหว่างพื้นผิวกระจกกับมีดลม 3 มม. (เหมือนกับโครงสร้าง LISEC (หมายเหตุ: 3 มม. คือระยะการเป่าแห้งที่ดีที่สุด)



มีอุปกรณ์ข้อต่อสากลเมื่อเปลี่ยนความหนาของกระจกมีดลมสามารถเลื่อนไปข้างหน้าและข้างหลังเพื่อปรับระยะทางเพื่อให้ระยะห่างสัมพัทธ์ระหว่างมีดลมกับกระจกคงที่เพื่อหลีกเลี่ยงความเสียหายต่อ ฟิล์มกระจกเนื่องจากความหนาของกระจกเปลี่ยนไป



* ล้อบีบด้านหน้าและด้านหลังทั้งหมดเคลื่อนที่และลำเลียงอย่างแข็งขันไม่ว่ากระจกจะใหญ่/เล็ก/หนา/บาง (8 มม.) ก็รับประกันว่ากระจกจะผ่านไปอย่างราบรื่น (เหมือนกับ LISEC)



3, การตรวจจับส่วน

4, ส่วนการประกอบ



โครงสร้างยกลำแสงในตัว (คานคู่)สะดวกในการตรวจจับและเช็ดกระจก

5,จีเช่น การกรอกและกด part



1, การวัดความหนา测厚: กระบอกสูบขับเคลื่อนไม้บรรทัดอิเล็กทรอนิกส์เพื่อวัดความหนาของแก้วและความกว้างของกรอบอลูมิเนียม เพื่อให้พารามิเตอร์สำหรับอัตราเงินเฟ้อและการกดเซอร์โว



2, การเคลื่อนย้ายลำแสงของสายพานแบบซิงโครนัส: ลำแสงสายพานแบบซิงโครนัสจะเคลื่อนที่ตามความหนาของกระจกและความกว้างของเฟรมอลูมิเนียมเพื่อให้แน่ใจว่ารูเงินเฟ้ออยู่ระหว่างกรอบอลูมิเนียมแก้วที่หนึ่งและที่สองเพื่อขยายช่องว่าง (ค่ามาจากแท่งกด DC และอิเล็กทรอนิกส์ ไม้บรรทัด)

3 ใส่ความเข้มข้นของก๊าซอาร์กอนลงในหน้าจอสัมผัสตามที่ลูกค้าต้องการ



4, ฟังก์ชั่นการแสดงผล: หน้าจอสัมผัสจะแสดงการประมวลผลการเติมก๊าซอาร์กอนทั้งหมด คุณจะรู้ชัดเจนว่าก๊าซอาร์กอนบรรจุอยู่ภายในมากแค่ไหน







E, เติมแก๊สจากด้านล่าง



(แบบเก่า)

ส่วนที่กดถูกแบ่งออกเป็น 4 ส่วน (ต่อ 800 มม.) เมื่อแก้วขนาดเล็ก (น้อยกว่า 800 มม.) ผ่านส่วนการกดและเติมแก๊ส มีเพียงส่วนเดียวเท่านั้น

ถ้ามากกว่า 800 มม. แต่น้อยกว่า 1600 มม. มันจะทำงานสองส่วน ไม่จำเป็นต้องกดและเติมแก๊สทั้งหมดมันสามารถบันทึกแก้วอาร์กอน



เอฟวิธีซีลด้านข้างกำลังติดตามการปิดผนึก(ใหม่พิมพ์)



(ด้านเครื่องมีเซนเซอร์ออกซิเจนหนึ่งตัวพร้อมจุดตรวจจับ 7-8 จุด

จี อาdjustสามารถกดชิ้นส่วน



1, มีความเครียดหลังจากเชื่อมในโครงกด ดังนั้นปัญหารูปร่างไม่ปกติจึงหลีกเลี่ยงไม่ได้หลังจากใช้ไประยะหนึ่ง (เครื่องไม่สามารถกด DGU ได้อย่างถูกต้อง สม่ำเสมอและแน่นหนา)

สำหรับปัญหาที่หลีกเลี่ยงไม่ได้นี้ นี่คือวิธีแก้ปัญหาของเรา

• เราทุกคนทำทรีทเม้นต์เพื่ออายุ ซึ่งเป็นอุปกรณ์ขจัดความเครียดด้วยการสั่นสะเทือน สิ่งสำคัญคือ เราออกแบบจุด 74 จุดบน backbord หากมีปัญหาเรื่องรูปร่างผิดปกติ เราสามารถปรับเปลี่ยนได้อย่างง่ายดายทุกเมื่อ



2, การกดสกรูตะกั่ว





ชมสายพานลำเลียงรองรับอากาศ (ฟังก์ชั่นเสริม)



รับประกัน DGU ภายในสะอาดไม่มีรอยล้อ

หลังการซักและก่อนกด ล้วนเป็นฐานรองลม







I ส่วนประกอบไฟฟ้า

เราใช้ german simens/ japan yaskava

รายการส่วนประกอบหลัก



ส่วนประกอบ	ยี่ห้อ	ข้อสังเกต
เซอร์โวมอเตอร์	เยอรมนี Simens	สำหรับกระจกขั้นบันได
ไดรเวอร์เซอร์โว	เยอรมนี Simens	สำหรับกระจกขั้นบันได
เซอร์โวมอเตอร์	เยอรมนี Simens	สำหรับการโอน
เซอร์โวมอเตอร์	เยอรมนี Simens	สำหรับกด
PLC	เยอรมนี Simens
ส่วนประกอบไฟฟ้าแรงต่ำ	เยอรมนี Simens
ตัวแปลงความถี่	เยอรมนี Simens
แหล่งจ่ายไฟสลับ	ไต้หวัน MW
สวิตช์ออปโตอิเล็กทรอนิกส์	Korea Autonics
ส่วนประกอบนิวเมติก	ไต้หวัน Airtac
ส่วนประกอบนิวเมติก	ไต้หวัน Airtac
หน้าจอสัมผัส	ไต้หวัน เวนวิว
สวิตช์เดินทาง	ไต้หวัน (TEND)
รีเลย์	ญี่ปุ่น ออมรอน
ปุ่มและไฟแสดงสถานะ	ชไนเดอร์ฝรั่งเศส



















ข้อมูลทางเทคนิค

2000*2500 Max.glass size	แก้วธรรมดา	2000*2500 มม. (2000*3000 มม. 二次压合)
	แก้วที่มีก๊าซอาร์กอน	2000*2500mm
2500*3500 ขนาดกระจกสูงสุด	แก้วธรรมดา	2500*3500mm (2000*4000mm二次压合)
	แก้วที่มีก๊าซอาร์กอน	2500*3200mm
Min.ขนาดแก้ว		280*450mm
ความหนาของกระจก		3-15mm
ความหนาของกระจกฉนวน		50 มม. (พิเศษสำหรับ 60 มม. ต้องแจ้งให้ทราบเป็นพิเศษ)
ความเร็วในการล้างกระจก		ฤดูร้อน 8-10 นาที/นาที ฤดูหนาว 6-7 นาที/นาที
ความเร็วลำเลียงแก้ว:		45 นาที/นาที
แปรงซักผ้า		3 คู่
น้ำประปา:		ปริมาณการใช้น้ำ:0.5t/h การนำ:≤50μs/cm6-7
การจ่ายอากาศ		การไหล: 0.8m / นาที
ความกดอากาศ		≥0.8MPa
พลังทั้งหมด		3P 380V 50HZ 34KW
มิติ		23500*3500*3700mm



●เครื่องซักผ้าใช้วัสดุ SS และอุปกรณ์กันน้ำ

●ถังเก็บน้ำควบคุมอุณหภูมิอัตโนมัติและระบบล้างน้ำ

● ระบบทำความร้อนด้วยอากาศ

●พัดลมแอร์เริ่มต้นและหยุดการตั้งค่าอัตโนมัติ

●ระบบลดเสียงรบกวน

●แสดงความเร็วในการซักออนไลน์

●อัจฉริยะทำงานเป็นพักๆ ประหยัดพลังงาน

●ระบบควบคุม PLC Siemens ของเยอรมนี, อินเทอร์เฟซหน้าจอสัมผัส

●ระบุอัตโนมัติของกระจกเคลือบและ Low-E

●แปรงขนนุ่ม 3 คู่ สามารถล้างแก้ว Low-E ได้ทั้งออนไลน์และออฟไลน์

●กระดานกดแบบปรับได้เพื่อให้แผ่นกดพื้นผิวตรง

● โหมดการเชื่อมต่อของปลั๊กการบิน

●ใช้ในการผลิต IG สามตัวและ IG ที่มีรูปร่าง

ตัวเลือก

● การซักล่วงหน้า

●การวางตำแหน่งที่แม่นยำโดยอัตโนมัติสำหรับ IG . ขั้น 3 หรือ 4 ด้าน

●การเติมแก๊สอัตโนมัติสามารถตั้งค่าก๊าซและแสดงขั้นตอนการจัดเก็บออนไลน์ที่มีความเข้มข้นของก๊าซสูง





1. บริษัทของเราทำอะไร ?

LIJIANG GLASS เป็นผู้ผลิตในเมืองจี่หนานประเทศจีนตั้งแต่ปี 2555เราทำไลน์ IG, หุ่นยนต์ปิดผนึก, เครื่องดัดสเปเซอร์, เครื่องบรรจุสารดูดความชื้น, เครื่องอัดรีดบิวทิลและอื่น ๆ , เครื่อง porviding ทั่วโลกพร้อมบริการหลังการขาย



2. IG line คืออะไร ?

สาย IG เรียกว่าสายการแปรรูปกระจกฉนวน ประกอบด้วยเครื่องซักผ้าแก้ว การติดตั้งโครงสเปเซอร์ และเครื่องกดแก้วปกติเรามี 2000*2500, 2500*3500, 2500*4000, 2500*4500 และ 3300*7000 IG line.ประเภทของสายผลิตภัณฑ์ IG เป็นแบบไม่มีการเติมอาร์กอนและแบบเติมแก๊สอาร์กอนนอกจากนี้ยังมีสาย IG พิเศษ 2 สาย ได้แก่ สาย IG แบบลอยตัวและสาย IG แบบเร็วสุด (ล้างและกดหน่วย IG สองชุดเข้าด้วยกัน)



3. วิธีการบรรจุสายการผลิต ?

โดยปกติแล้ว IG line หนึ่งชุดต้องการคอนเทนเนอร์สองตู้เมื่อจัดส่งไปยังต่างประเทศคือคอนเทนเนอร์ 40HQ 2 ชิ้น



4. จะให้บริการหลังการขายอย่างไร?

เนื่องจากไวรัสทั่วโลก วิศวกรของเราถูกจำกัดในหลายประเทศในโลกดังนั้นเราจึงให้บริการติดตั้งและฝึกอบรมการทำงานออนไลน์โดย Wechat, Whatsapp และอื่นๆเมื่อโลกมีความเหมาะสมมากขึ้น วิศวกรของเราจะเข้าไปตรวจสอบเครื่องจักรของเราอีกครั้ง



สำหรับตลาดอเมริกาใต้ เรามีวิศวกรหนึ่งคนคอยให้บริการ



สำหรับอินเดียและตลาดทั่วอินเดีย เรามีวิศวกร loal ชาวอินเดียสองคน พวกเขาสามารถให้บริการได้ทันเวลา





สำหรับตลาดอื่นๆ เรามีทีมวิศวกรที่มีประสบการณ์ 10 - 20 ปี จะไปโรงงานของลูกค้าต่างประเทศเพื่อติดตั้งเครื่องจักร ฝึกอบรมพนักงาน และให้บริการหลังการขายทันเวลา



LJTB01เครื่องอัดรีดบิวทิลอัตโนมัติ



1. การใช้งานหน้าจอสัมผัสที่ง่ายและใช้งานได้จริง

2. วัดความกว้างของตัวเว้นวรรคอัตโนมัติ การวางตำแหน่งหัวฉีดอัตโนมัติ

3. การจัดกึ่งกลางอัตโนมัติและการหนีบอัตโนมัติ

4. ล้อที่ใหญ่กว่าช่วยเคลือบเฟรมอาร์ค

5. หัวเคลือบเป็นตราเทฟลอน เคลือบสารกันติด

6. ความเร็วในการเคลือบสูงถึง 47 เมตร/นาที ประหยัดวัสดุได้ถึง 30％ (5g/m)



7. ความสูงของคานปรับได้ง่ายเราสามารถควบคุมความสูงของบิวทิลได้

8. ส่วนพิเศษควบคุมการเปิดและปิดหัวฉีดทั้งสองด้านพร้อมกัน

9. อุปกรณ์เตือนภัยเมื่อใช้ออกจากบิวทิลและบรรจุบิวทิลได้ง่าย

10. ฟังก์ชั่น Pre-heading ตั้งเวลาปกติก่อนเวลาทำงาน

11. กระบอกกาว ใช้โครงสร้างตั้งตรง ง่ายต่อการเปลี่ยนบิวทิล

12. ฟังก์ชันกรองอัตโนมัติ กรองเศษขยะโดยอัตโนมัติ ให้กระจายอย่างสม่ำเสมอ.



13. ปั๊มอัดบรรจุอากาศแบบไฮดรอลิกและนิวแมติก ยี่ห้อ MAXIMATOR ของเยอรมัน

14. วาล์วปล่อยแรงดัน ยี่ห้อ HAWE เยอรมัน ทนแรงดันสูง เก็บบิวทิลได้สัดส่วนดี

15. ส่วนประกอบนิวเมติก Taiwan Airtac

16. รีเลย์ OMROM ของญี่ปุ่น





















บีบความดัน	10-18MPa
อุณหภูมิ	110~140℃
ความกว้างของตัวเว้นวรรคอลูมิเนียม	6-27A
ความเร็ว	0-47m/นาที
เส้นผ่านศูนย์กลางของกระบอกสูบบิวทิล	200mm
การจ่ายอากาศ	0.4 ลบ.ม./นาที
ความกดอากาศ	≥0.6MPa
พลังทั้งหมด	380V, 5KW, 50HZ
มิติ	2600 × 680 × 1100 มม. (ยาว × กว้าง × สูง)
น้ำหนัก	650กก.



²องค์ประกอบหลัก

ชื่อ	ยี่ห้อ
วาล์วปล่อยแรงดัน	เยอรมัน HAWE
อุปกรณ์ไฟฟ้าแรงต่ำ	เยอรมัน SIEMENS
ระบบอัดบรรจุอากาศแบบไฮดรอลิกและนิวแมติก	MAXIMATOR เยอรมัน
วาล์วไอเสียด่วน/เครื่องกำเนิดสูญญากาศ	ญี่ปุ่น SMC
ส่วนประกอบนิวเมติก (กระบอกสูบ/วาล์ว)	ไต้หวัน ARTAC
แสงเดินทาง	ญี่ปุ่น ออมรอน
รีเลย์	ญี่ปุ่น ออมรอน
ใยแก้วนำแสง	ญี่ปุ่น ออมรอน
PLC	KINCO
ตัวแปลงความถี่	KINCO















LJวัณโรค03 เครื่องอัดรีดบิวทิล



คุณสมบัติหลัก

n ระบบควบคุม PLC, อินเทอร์เฟซหน้าจอสัมผัส

n ระบบควบคุมความถี่

n เทคโนโลยีต่างประเทศ ระบบอัดบรรจุอากาศแบบนิวแมติกและไฮดรอลิก

n โครงสร้างตั้งศูนย์และจับยึดอัตโนมัติ

n แยกโครงสร้างหัวเครื่องอัดรีด

n ฟังก์ชั่นแสดงปริมาณบิวทิลอัตโนมัติ

n โครงสร้างการปิดผนึกบิวทิลอาร์คแบบวงกลม

n โครงสร้างการปรับความสูงของหัวเครื่องอัดรีด

n ฟังก์ชั่นอุ่น

n กลไกการแกว่งกระบอกสูบบิวทิล

n ส่วนควบคุมที่สำคัญนำมาใช้แบรนด์นำเข้า

พารามิเตอร์ทางเทคนิคหลัก

บีบความดัน	10-14MPa
อุณหภูมิ	110-140ºC
ความกว้างของตัวเว้นวรรคอลูมิเนียม	6-24mm
ความเร็ว	0-27 นาที/นาที
เส้นผ่านศูนย์กลางของกระบอกสูบบิวทิล	190mm
การจ่ายอากาศ	การไหล:0.4เมตร/นาที
ความกดอากาศ	≥ 0.8MPa
พลังทั้งหมด	220V 50HZ 2.5KW
มิติ	3000*620*1102มม.





LJTJ หุ่นยนต์ปิดผนึกกระจกฉนวนแนวตั้ง

คุณสมบัติหลัก

• เครื่องจักรทั้งหมดใช้อินเทอร์เฟซระหว่างคนกับเครื่องจักร การดำเนินการสะดวกยิ่งขึ้นและมีสัญชาตญาณด้วยอินเทอร์เฟซการออกแบบการคิดแบบง่าย
• ขอบและมุมกระจกเต็มแล้วไม่มีฟองอากาศ ผิวเรียบ ไม่ต้องปาดมุมให้กระจกตัดได้เรียบและไม่คลาดเคลื่อนหลังผสมเสร็จ
• ระบบอัตโนมัติสูง ประสิทธิภาพสูง เหมาะสำหรับองค์กรการประมวลผลลึกแก้วที่จะใช้
• สามารถใช้ระบบจ่ายสารเคลือบหลุมร่องฟันอิสระสองชุด (รวมถึงอุปกรณ์ผสม) สารเคลือบหลุมร่องฟันสองชนิดสลับการทำงานด้วยปุ่มเดียวได้อย่างง่ายดาย (อุปกรณ์เสริม)
• ระบบควบคุมเซอร์โวใช้แบรนด์ดังระดับโลก (Japan Anchuan) ประสิทธิภาพการทำงานมีเสถียรภาพ
• การส่งผ่านสายพานแบบซิงโครนัสเพื่อให้การเคลื่อนย้ายกระจกเป็นไปอย่างราบรื่นด้วยการวางตำแหน่งที่แม่นยำ
• ชิ้นส่วนอะไหล่ผลิตด้วยมาตรฐานสูงและความแม่นยำสูง มั่นใจได้ว่าเครื่องจะสามารถใช้งานได้อย่างมีเสถียรภาพในระยะยาว
• รองรับน้ำยาเคลือบกระจกสามชั้น
• การระบุขนาดแก้ว กาว การปรับเชิงเส้นความเร็วของกาวโดยอัตโนมัติ
• ฟังก์ชั่นแก้ไขมุมอัตโนมัติ รูปลักษณ์สวยงาม
• ระบบอุปทานของ Alue ใช้กระบอกสูบ SMC ของญี่ปุ่นเสถียรภาพในการจัดหาเสถียรภาพดี
• รูปลักษณ์สวยงาม ใจกว้าง โอนกระจกได้อย่างราบรื่น ไม่มีรอยขีดข่วน ไม่มีมลพิษ
• แยกทั้งหมดที่มีฟังก์ชั่นแบบแมนนวลปรับสะดวก
• ติดกระจกทุกขนาดเต็มที่ในคราวเดียว
• สามารถติดกระจกเงา กระจกขั้นบันได ได้
