รายละเอียดสินค้า:
|
| ชื่อผลิต: | เครื่องยกกระจก | น้ำหนักแก้ว: | 400 กก. / 600 กก. / 800 กก. |
|---|---|---|---|
| เครื่องดูดแก้ว: | 4 / 6 / 8 หรือมากกว่า | ยี่ห้อ: | แก้วลี่เจียง |
| การรับประกัน: | 1 ปี | แรงดันไฟฟ้า: | 220 โวลต์ |
| แสงสูง: | ขนถ่ายเครื่องยกแก้วสูญญากาศ,เครื่องยกแก้วสูญญากาศ 300kg,กำลังโหลดเครื่องยกแก้วสูญญากาศ |
||

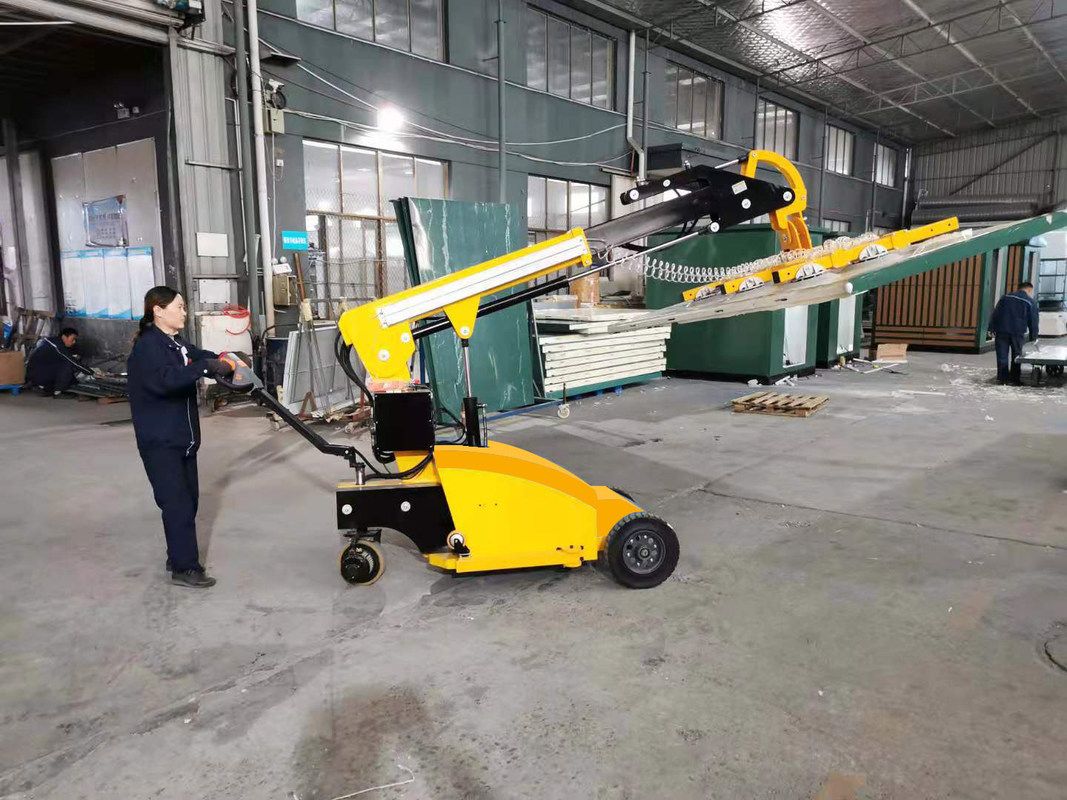

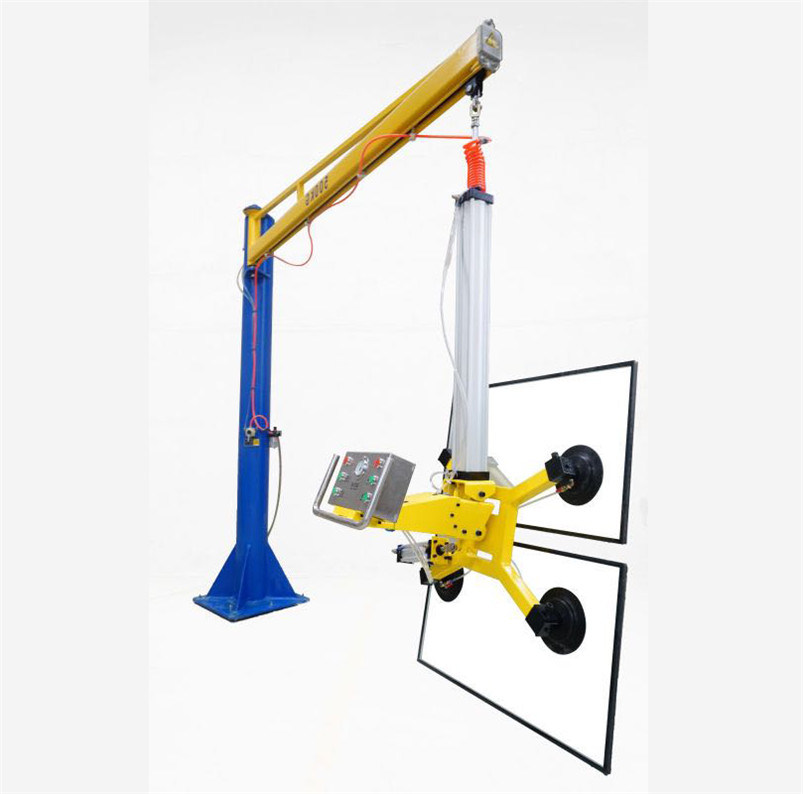

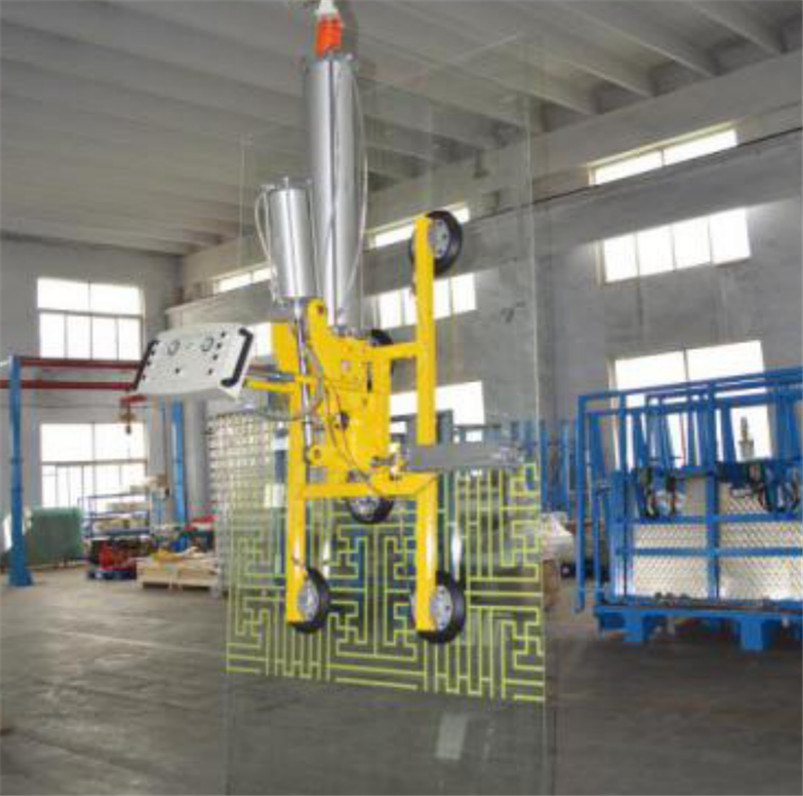

เครื่องยกแก้วสูญญากาศแบบนิวเมติกพร้อมแขนสี่เมตรและความยาวสี่เมตร
1. คำอธิบายฟังก์ชันของอุปกรณ์ยกแก้ว
พารามิเตอร์ของเครื่องยกแก้ว:
|
การกำหนดค่าพารามิเตอร์ |
การกำหนดค่าพารามิเตอร์ | การกำหนดค่าพารามิเตอร์ | การกำหนดค่าพารามิเตอร์ |
| โหลดKG | 400KG | 600KG | 800KG |
| แบบอย่าง | DP-X4P | DP-X6P | DP-X8P |
| น้ำหนักตายKG | 70KG | 90KG | 100KG |
|
ขนาดขั้นต่ำ
|
0.85×0.75×0.3M | 1.5×1.15×03M | 1.5×1.15×0.3M |
|
ขนาดสูงสุด
|
1.2×0.9×0.3M | 1.8×1.0×0.3M | 2.5×1.0×0.3M |
| ขนาดถ้วยดูด mm | (ขนาดถ้วยดูดมาตรฐานแบบรวมแต่ละอุปกรณ์สามารถใช้งานได้โดยทั่วไป) | ||
| แบริ่งถ้วยดูดเดี่ยวKG |
100 กก. (น้ำหนักทดสอบจริงสามารถเข้าถึงได้มากกว่า 180 กก.) |
||
| ฟังก์ชั่นการหมุน | การหมุนด้วยมือ 360 ° (อุปกรณ์พิเศษประหยัดแรงงานปลอดภัยและเชื่อถือได้ใช้งานง่าย) | ||
| สแกนย้อนกลับ | การหมุนด้วยมือ 90 ° (การออกแบบที่มีมนุษยธรรม สมดุลอัตโนมัติ รวดเร็วและประหยัดแรงงาน) | ||
| แรงดันไฟฟ้า DC | DC12V (มีอายุการใช้งานแบตเตอรี่ยาวนานเป็นพิเศษ 2 ก้อน) | ||
| ความอดทน | ใช้งานได้ 3-5 วันต่อการชาร์จ 1 ครั้ง และสามารถใช้แบตเตอรี่ 2 ก้อนสลับกันได้ | ||
| แถบขยาย MM | 500 มม. (ความยาวด้านเดียว ข้อมูลจำเพาะแก้วพิเศษสามารถกำหนดเองได้) | ||
| ระบบควบคุม | การดูดและปล่อยรีโมทคอนโทรลแบบมีสาย | ||
| ปรับแต่งได้ | หมายเหตุ: สามารถปรับแต่งตามความต้องการในกระบวนการเฉพาะของคุณ ขนาดชิ้นงาน และน้ำหนักได้ | ||
| มาตรฐานน้ำหนัก |
น้ำหนักแก้วธรรมดา = ยาว × กว้าง × หนา × ความหนาแน่นของแก้ว 2.5 ÷ 1,000 000 = น้ำหนักแก้ว 3660×2440×19×2.5÷1000 000=424KG |
||
|
ปัจจัยด้านความปลอดภัย
|
ตามข้อบังคับด้านความปลอดภัยของยุโรป CE สำหรับรอกและข้อบังคับการป้องกันอุบัติเหตุของเยอรมัน uvv 18 และ VBG 9a ปัจจัยด้านความปลอดภัยที่ดีที่สุดของสลิงสูญญากาศคือ 2.0 ปัจจัย z เท่ากับ 2.0 โหลดคือ 1570n | ||
ส่วนไฟฟ้า:
(1) การเปลี่ยนแรงดันสุญญากาศและชุดสัญญาณเตือน Buzzer เชื่อมต่อกับตัวยกสูญญากาศหากภาระในเครื่องดูดฝุ่นไม่ถึงแรงดันที่ตั้งไว้อีกต่อไปหรือเกิดไฟฟ้าขัดข้อง ชุดสัญญาณเตือนจะเปิดใช้งานการเตือนสีม่วงจากอ่อนไปเป็นอ่อนและเสียงกริ่งจะดังขึ้น, ขอให้ผู้ประกอบการจัดการกับเรื่องนี้ในเวลาที่เหมาะสม
● ส่วนสูญญากาศ:
(1) เครื่องดูดยกใช้ปั๊มสุญญากาศใบพัดหมุนแบบไม่ใช้น้ำมันของเยอรมันที่มีกำลังการสูบ 8 ลบ.ม. / ชม. ประกาศนียบัตรสุญญากาศขนาดใหญ่กว่า 85% ประหยัดพลังงาน กะทัดรัด และน้ำหนักเบา ไม่ต้องบำรุงรักษา ฯลฯ
(2) อุปกรณ์ทั้งชุดมีถ้วยดูดสูญญากาศ 6 ชิ้น การดูดซับหลายจุด เพื่อให้แน่ใจว่าแผ่นสามารถเก็บปริมาณที่มากเกินไปได้นอกเหนือจากการเอียงตลอดระยะเวลาของวิธีการจัดการ
(3) ผ้าถ้วยดูดเป็นยางไนไตรล์ขนาดเส้นผ่านศูนย์กลาง 360 มม. น้ำมัน (เบนซิน) ทนทาน ทนกรดและด่าง และสามารถดูดซับ FRP ได้สำเร็จเพื่อให้ได้ความสูงของถ้วยดูดที่เหมาะสมแรงดันดูดขนาดใหญ่ตามทฤษฎี = สถานที่ที่สวยงาม (ผลิตภัณฑ์ทางกายภาพ * สัมประสิทธิ์) * การยืดตัวที่คำนวณได้ (0.6 บาร์);(0.18 * 0.18 * 3.14) * 0.6 * 10000 = 610,416 ซึ่งมีน้ำหนักประมาณ 610.4 กก.จากปัจจัยด้านความปลอดภัยในสี่กรณี แรงดูดที่อนุญาตจริงของถ้วยดูดคือ 610.4 / 4 = 152.6 กก.แรงดูดรวม 6 ถ้วยดูดคือ 600 กก.หมายเหตุ: แรงดันดูดสุญญากาศที่ระบุในตารางด้านบนคำนวณภายใต้ระดับสุญญากาศ 60%ในสภาพการทำงานทุกวัน ประกาศนียบัตรสูญญากาศอุปกรณ์สามารถบรรลุมากกว่า 85%
(4) เซ็นเซอร์วัดความเค้นสูญญากาศผลิตโดย Panasonic แบรนด์ญี่ปุ่นและระดับความเค้นของสัญญาณเตือนถูกตั้งไว้ที่สูญญากาศ 60%
(5) ถ้วยดูดแต่ละอันมีวาล์วลูกนำร่องเพื่อควบคุมการเปิดและปิด เพื่อให้แน่ใจว่าเครื่องมือเดียวกันนี้สามารถใช้กับข้อกำหนดเฉพาะของแผงต่างๆ
(6) ส่วนประกอบด้านบนและด้านล่างของแถบดูดถูกวางขึ้นด้านบนด้วยสปริงตอนนี้ ถ้าจานไม่แบน สปริงจะทำหน้าที่เป็นบัฟเฟอร์เพื่อโหลดตัวดูดอย่างสม่ำเสมอเพื่อความปลอดภัยและความน่าเชื่อถือของตัวดูด
● โดยรวม:
(1) ตามรูปแบบอุปกรณ์สูญญากาศของสหภาพยุโรป DIN EN 13155 สำหรับการก่อสร้างผนังม่านภายนอก
(2) การจัดการแนวนอน การพลิกด้วยไฟฟ้า และการจัดการแนวตั้ง
(3) การออกแบบที่ยืดหยุ่น สามารถใช้เพื่อรับมือกับ FRP ขนาดพิเศษ
