รายละเอียดสินค้า:
|
| ชื่อผลิต: | ตัวดูดและตัวยกแก้ว | แอปพลิเคชัน: | ใช้สำหรับ Transfer Glass และ Loading หรือ Download Glass |
|---|---|---|---|
| น้ำหนัก: | 300กก./500กก./900กก | โดยใช้: | ยกแก้ว |
| การรับประกัน: | 1 ปี | กำลังเครื่อง: | 4KW |
| เน้น: | เครื่องดูดยกแก้วสูญญากาศ,โหลดเครื่องดูดยกแก้ว,ดาวน์โหลดเครื่องดูดยกแก้ว |
||

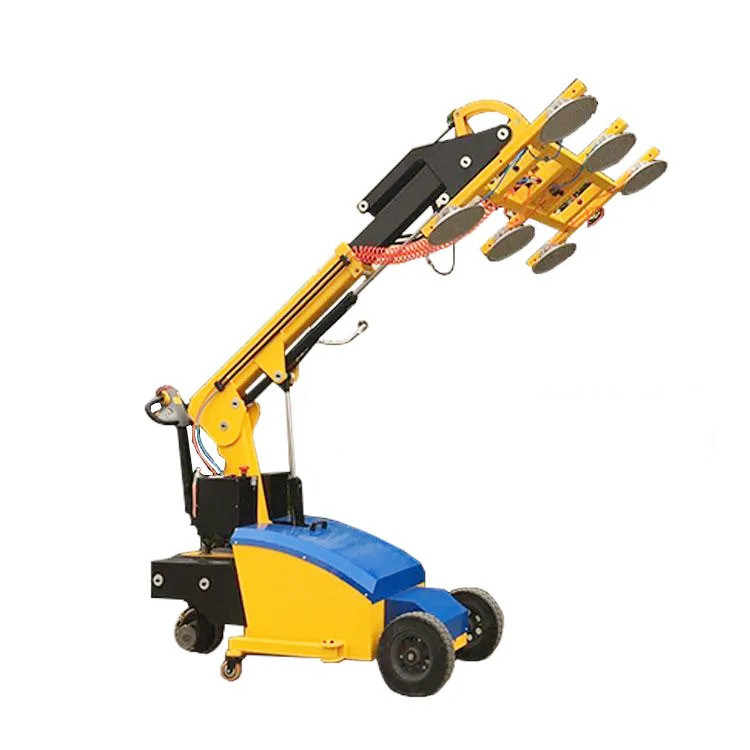

ตัวดูดและตัวยกแก้วใช้สำหรับถ่ายโอนแก้วและโหลดหรือดาวน์โหลดแก้ว
Glass Sucker and Lifter รายละเอียดสินค้า:
รถดูดกระจกทำงานด้วยไฟฟ้าและไฮดรอลิกระบบทั้งหมดประกอบด้วยอุปกรณ์สุญญากาศไฟฟ้า อุปกรณ์ประสิทธิภาพไฟฟ้า อุปกรณ์ประสิทธิภาพไฮดรอลิก ระบบขับเคลื่อนไฟฟ้า และระบบป้องกันความปลอดภัย ซึ่งสามารถตระหนักถึงการทำงานของการหนีบ ยก และถือแก้วไปยังตำแหน่งเฉพาะนอกจากนี้ยังสามารถประกอบเป็นรุ่นต่างๆ เพื่อปรับให้เข้ากับระบบต่างๆ
| ข้อมูล | รายละเอียด |
| เหมาะสำหรับการยก |
คุณสมบัติของวัสดุ: Gastight/ ไม่มีรูพรุน พื้นผิวเรียบ ตัวอย่าง: กระจกแผ่นเรียบ กระจกอาคาร กระจกแปรรูปชนิดต่างๆ และกระจกพิเศษ |
| น้ำหนัก | 500กก |
FREDDIE จาก Glass Sucker and Lifter
| ชื่อ | ประเภท:FVL-CS500-10 500KG |
| ความจุโหลดที่ปลอดภัย |
500 กก.
|
| ขนาดตัว | 2850มม.*1200มม.*1750มม |
| คำอธิบายตัวดูด | ยางสีดำ ทนต่อการขีดข่วน |
| พลัง | 200Ah (24V)*4ชิ้น |
| ชาร์จพลัง |
110V~ 240V, 50/60Hz |
| กำลังเครื่อง | 4KW |
| น้ำหนัก | 500KG |
| วัสดุที่เหมาะสม | กระจก |
| โดยใช้วิธี | คู่มือการใช้งาน |
| น้ำหนักสินค้า |
1500กก |
|
ระดับเสียง
|
น้อยกว่า 70 เดซิเบล |
| ไฮดรอลิกเอียงขึ้นและลงได้ 180° โดยหยุดได้ทุกตำแหน่ง | |
| หัวไฮดรอลิกเลื่อนไปทางซ้ายและขวา 90° โดยหยุดได้ทุกตำแหน่ง | |
| ไฮดรอลิคยกขึ้นและลงได้ถึง 4000 มม. | |
|
ฟังก์ชั่น |
ไฮดรอลิกยืดแขนยกได้ถึง 1,000 มม. |
| รถมอเตอร์ไฟฟ้าควบคุมด้วยพวงมาลัย | |
| ไฮดรอลิกเลื่อนไปทางซ้ายและขวา 90° | |
| ชาร์จใหม่เมื่อพลังงานไฟฟ้าน้อยกว่า 30% | |
| คำแนะนำ | สะสมระบบไม่กลับและระบบชดเชยสูญญากาศ |
ชิ้นส่วนหลักของเครื่องยกแก้ว
1. ส่วนถ้วยดูดไฟฟ้าทั้งหมด:
● คอมพิวเตอร์สำหรับการขับขี่มีอุปกรณ์ป้องกันแรงดันไฟเกินแรงดันต่ำเพื่อป้องกันแรงดันตกไม่ให้เป็นอันตรายต่อระบบไฟฟ้าได้อย่างมีประสิทธิภาพ
● สถานีสูบน้ำไฮดรอลิกสมรรถนะสูง
● พร้อมกับลิมิตสวิตช์อิเล็กทรอนิกส์ สามารถควบคุมความสูงในการยกสูงสุดของโครงสำหรับตั้งสิ่งของได้อย่างแม่นยำ ปกป้องมอเตอร์ยกได้อย่างมีประสิทธิภาพ และขยายการใช้งานของมอเตอร์
ชีวิต.
● มอเตอร์ขับเคลื่อนมีข้อดีคือกำลังแรง ประสิทธิภาพคงที่ และเสียงรบกวนต่ำ
● แบตเตอรี่อุตสาหกรรมสำหรับรถถ้วยดูดไฟฟ้า พร้อมกับเครื่องชาร์จจับคู่อัจฉริยะ พร้อมฟังก์ชันปิดเครื่องอัตโนมัติ ชาร์จทั้งหมด
ไม่จำเป็นต้องมีการตรวจสอบในสถานที่
2. กลไกถ้วยดูด: โครงถ้วยดูดออกแบบเป็นรูปสี่เหลี่ยมผืนผ้าและเชื่อมด้วยท่อสี่เหลี่ยมและท่อสี่เหลี่ยมซึ่งมีความปลอดภัยและทนทานถ้วยดูดจะกระจายอย่างสม่ำเสมอ เพื่อให้แรงสม่ำเสมอและคงที่หลังจากดูดซับแก้วแล้ว และสามารถปรับตำแหน่งถ้วยดูดในกรอบสี่เหลี่ยมทั้งหมดเพื่อปรับให้เข้ากับข้อกำหนดต่างๆ ของแก้วรับน้ำหนักงาน 500 กก. ควบคุมกำลังคนเดินเร็ว
3. ถ้วยดูด: ใช้ถ้วยดูดยางแบบคงที่ถ้วยดูดแต่ละอันสามารถเปิดและปิดได้อย่างอิสระเพื่อปรับให้เข้ากับข้อกำหนดของแก้วที่แตกต่างกันสำหรับไฟฟ้าขัดข้องที่ผิดปกติ ยางจุดคงที่สามารถรักษาแรงดันลบในตัวถ้วยดูดได้อย่างมีประสิทธิภาพลดลงอย่างช้าๆ เพื่อรักษาชิ้นงานไว้เป็นระยะเวลาหนึ่งลดลง
4. กลไกการพลิก: แกนดันไฮดรอลิกขับเคลื่อนที่ยึดถ้วยดูดเพื่อให้ได้การพลิก 0-90°
5. กลไกการหมุน: ใช้ตัวลด + เกียร์เพื่อขับเคลื่อนที่ยึดถ้วยดูดเพื่อให้หมุนได้ 0-360°
6. ส่วนสูญญากาศ: ใช้ปั๊มสุญญากาศไร้น้ำมัน DC นำเข้า + เช็ควาล์ว + โซลินอยด์วาล์วทางเข้า + ตัวกรอง + เซ็นเซอร์ความดันดิจิตอลขาเข้า + บอลวาล์วควบคุมโพรงถ้วยดูดเดี่ยวเพื่อให้เกิดการดูดซับและปล่อยแก้วอย่างรวดเร็วและเสถียร
7. ระบบแจ้งเตือน: เมื่อแรงดันสุญญากาศของระบบลดลงจากขีดจำกัดบน (85%) ไปยังขีดจำกัดล่าง (55%) สัญญาณเตือนแรงดันต่ำจะทำงาน และระบบควบคุมปั๊มสุญญากาศเพื่อเติมแรงดันโดยอัตโนมัติจนถึงส่วนบน ถึงขีดจำกัดของแรงดันสุญญากาศ ทำให้มั่นใจได้ถึงความปลอดภัยของแก้วอย่างมีประสิทธิภาพตลอดกระบวนการจัดการ
ขั้นตอนการทำงานของเครื่องยกแก้ว
(10) ใช้ก้านกระทุ้งเพื่อดึงถ้วยดูดกลับเข้าที่กรอบประตูถ้วยดูด จากนั้นออกจากกรอบประตูจากนั้นเลื่อนถ้วยดูดเพื่อเลื่อนไปยังแก้วที่จะจัดการ และทำซ้ำขั้นตอนที่ 3-9 เพื่อดำเนินการขนส่งแก้วอีกครั้ง
พารามิเตอร์ของตัวยกกระจกดูด
| ชื่อ | ชุด | พารามิเตอร์ | |
| 1 | แบบฟอร์มไดรฟ์ | ||
| 2 | สไตล์การขับขี่ | 步行式 | |
| 3 | จัดอันดับโหลด | กิโลกรัม | 1500 |
| 4 | ระยะห่างของโหลดเซ็นเตอร์ | มม | 600 |
| 5 | ยกสูง | มม | 3000 |
| 6 | ความสูงเมื่อกางโครงสำหรับตั้งสิ่งของออก | มม | 2543 |
| 7 | ความสูงหลังจากวางถ้วยดูด | มม | 1,000 |
| 8 | ความยาวเครื่อง | มม | 2850 |
| 9 | ความกว้างเครื่อง | มม | 1200 |
| 10 | รัศมีวงเลี้ยว | มม | 2500 |
| 11 | ความเร็วในการขับขี่ โหลดเต็ม / ไม่โหลด | กม./ชม | 5 |
| 12 | ความเร็วในการยก โหลดเต็มที่ / ไม่โหลด | นางสาว | 0.06/0.13 |
| 13 | ความเร็วตก โหลดเต็มที่/ไม่โหลด | นางสาว | 0.13/0.10 |
| 14 | ความสามารถในการปีนเขาสูงสุด โหลดเต็ม / ไม่โหลด | % | 6/15 |
| 15 | ขับมอเตอร์ไฟฟ้า | กิโลวัตต์ | 1.2 |
| 16 | กำลังมอเตอร์ยก | กิโลวัตต์ | 2.2 |
| 17 | เสียงรถ | ฐานข้อมูล (A) | 70 |
| 18 | แรงดันแบตเตอรี่ / ความจุ | วี/อา | 24/200 |
| 19 | เครื่องชาร์จ | วี/เอ | 24/15 |
| 20 | น้ำหนักเครื่อง | กิโลกรัม | 1500 |
