รายละเอียดสินค้า:
|
| Brand name: | Insulating Glass Production Line with gas filling | ยี่ห้อ: | แก้วลี่เจียง |
|---|---|---|---|
| ขนาดแก้วสูงสุด: | 2500 มม.*3500 มม./ค่าคอมมิชชัน | ความหนาของกระจก: | 3-30 มม. |
| ความหนาของไอจี: | 60 มม. | วัสดุ: | สแตนเลส |
| ค่าแก๊ส: | > 95% | การรับประกัน: | 1 ปี |
| แสงสูง: | สายการผลิตกระจกฉนวนแนวตั้ง,สายการผลิตกระจกฉนวนก๊าซอาร์กอน,สายกระจกฉนวนแนวตั้ง |
||

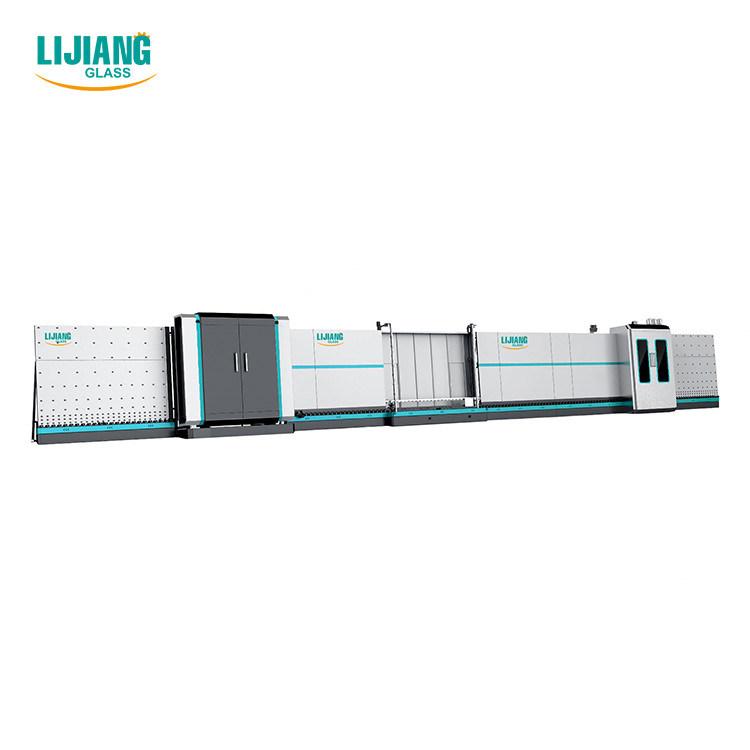

สายการผลิตกระจกฉนวนแนวตั้งอัตโนมัติพร้อมการบรรจุก๊าซอาร์กอน
บทนำของสายการผลิตกระจกฉนวนแนวตั้งพร้อมการบรรจุก๊าซ
ใช้เทคโนโลยี Air-floating เพื่อถ่ายโอนกระจกไปยัง ป้องกันกระจกจากการปนเปื้อนจากล้อและทิ้งร่องรอยไว้เพื่อปรับปรุงคุณภาพของการผลิต IGบรรทัดนี้มีเจ็ดส่วน:
01 ส่วนการโอน;
02 เครื่องซักผ้า;
03 ส่วนการจำหน่าย;
04 การตรวจสอบและติดตั้งส่วน;
05 ส่วนการโอน;
06 การกดและการเติมส่วน;
07 ส่วนการจำหน่าย
รายละเอียดของสายการผลิตกระจกฉนวนแนวตั้งพร้อมไส้แก๊ส:
01 โอนย้าย ส่วน
กลไกการตรวจจับการเคลือบ การตรวจจับฟิล์ม Low-e ออฟไลน์โดยอัตโนมัติ
02 ซักผ้า เครื่องจักร
• ใช้แปรงขนนุ่ม 6 ชิ้น ขนนุ่ม 0.1 มม. ล้างกระจก Low-e ได้
• มีดลมแบบใหม่ใช้อลูมิเนียมโพรไฟล์ (Duckbill Air Knife) ขนาดของช่องลมจะถูกปรับโดยจะงอยปากเป็ดโปรไฟล์อลูมิเนียมซึ่งสามารถลดจำนวนสกรูปรับ ตรวจสอบให้แน่ใจว่าสกรูแต่ละตัวไม่หลวม และหลีกเลี่ยงเสียงสะท้อนของมีดลม
• มีดลมสามารถปรับความกว้างของมีดลมตามความหนาได้อัตโนมัติ
• กล่องการทำงานพร้อมจอแสดงความเร็วการซัก สามารถแสดงความเร็วการซักได้อย่างแม่นยำ (8-10m)
• ถังเก็บน้ำควบคุมอุณหภูมิอัตโนมัติ ระบบเติมน้ำ
• ระบบเก็บเสียงแบบยุโรป
• วัสดุสแตนเลส
03 ส่วนการปลดปล่อย
• แก้วเก็บของ
04 ส่วนการตรวจสอบและการติดตั้ง
โครงสร้างใหม่ของ นี้ ส่วนจะเปลี่ยนเป็นโครงสร้างยกคานแบบอินไลน์ (คานคู่)ง่ายต่อการตรวจสอบและเช็ดกระจก
05 ส่วนการโอน
• วัดความหนาของกระจกอัตโนมัติใช้งานได้จริงตามความต้องการในขณะทำงาน
06 ส่วนกดและเติม
คุณสมบัติหลัก:
• กระจกฉนวนยาวพิเศษ (2500 มม. * 3500 มม.) สามารถบีบอัดได้สองครั้ง
• ใช้สายพานลำเลียงเพื่อถ่ายโอนแก้ว ใช้เซอร์โวมอเตอร์กดกระจก
• สามารถเปิดแผ่นกดเพื่อบำรุงรักษาง่าย
• แท่นกดพร้อมโครงสร้างปรับระดับได้ รับประกันอายุการใช้งานยาวนาน
• เติมก๊าซอาร์กอนโดยอัตโนมัติด้วยเอฟเฟกต์การปิดผนึกอย่างมีนัยสำคัญ ปริมาณอาร์กอนที่สูงขึ้น
• กำหนดโซนเติมแก้วขนาดต่างๆ ด้วยวิธีติดตามผล เพื่อลดการสูญเสียอาร์กอน
• สามารถตั้งค่าก๊าซและแสดงขั้นตอนการเติมก๊าซบนหน้าจอสัมผัสได้
• เซ็นเซอร์ทำปฏิกิริยาเร็วเพื่อควบคุมกระบวนการเติมก๊าซอย่างถาวร
• ความเข้มข้นของก๊าซสามารถเข้าถึงได้มากกว่า 90%
• ไม่ต้องเจาะรูบนโครงสเปเซอร์
• ก๊าซมาตรฐาน คือ ก๊าซอาร์กอน
07 ส่วนการจำหน่าย
• แก้วเก็บของ
• สามารถต่อเข้ากับเครื่องซีลได้
ข้อมูลทางเทคนิค
| แม็กซ์ขนาดแก้ว | 2500mm*3500mm |
| ขนาดแก้วสูงสุดสำหรับเติมแก๊ส | 2500mm*3200mm |
| นาที.ขนาดแก้ว | 280mm*450mm |
| ความหนาของกระจก | 3-15mm |
| ความหนาของกระจกฉนวน | 60mm |
| ความเร็วในการล้างกระจก | 2-10m / นาที |
| ความเร็วลำเลียงแก้ว | 45 นาที/นาที |
| แปรงซักผ้า | แปรงขนนุ่ม 3 คู่ |
| น้ำประปา | ปริมาณการใช้น้ำ:0.5t/h การนำ:40μs/cm |
| การจ่ายอากาศ | การไหล: 1m³/min |
| ความกดอากาศ | ≥0.8MPa |
| พลังทั้งหมด | 3P 380V 50HZ |
| มิติ | 23500*3500*3700mm |
| น้ำหนัก | 6500กก. |
ฟังก์ชั่นเสริมของ สายการผลิตกระจกลอยน้ำฉนวนแนวตั้งพร้อมการเติมแก๊ส :
• กระจกขั้นบันไดพร้อมขอบเสริม (L:100mm W:50mm)
• แก้วรูปทรง
• เครื่องซักผ้าล่วงหน้า
ขนาดอื่น ๆ ของสายการผลิตกระจกลอยน้ำฉนวนแนวตั้งที่มีการเติมก๊าซ:
| พารามิเตอร์ | หน่วย | LJBZ2025GF | LJBZ2535GF | LJBZ2535DGF |
| แหล่งจ่ายไฟ | 380V 50Hz 3P | |||
| พลังทั้งหมด | KW | 41 | 44.5 | 51.5 |
| ความเร็วในการซัก | เมตร/นาที | 2~10 | ||
| ความเร็วสูงสุดในการทำงาน | เมตร/นาที | 45 | ||
| ขนาดแก้วขั้นต่ำ | mm | 450*280 | ||
| ขนาดกระจกสูงสุด | mm | 2000*2500 2000x3000 (กดสองครั้ง) |
2500*3200 2500*3500(กดสองครั้ง) 2500x4500 (กดสองครั้งเพิ่มหน่อ) |
|
| ความหนาของกระจกแบน | mm | 3~15(3-30) | ||
| แปรงซักผ้า | ชิ้นส่วน | 6 | ||
| ความหนาสูงสุดของกระจกฉนวน | mm | 60 | ||
| ปริมาณการใช้ก๊าซทั้งหมด | ลิตร/นาที | 1200 | ||
| ความสูงของม้วนสายพานลำเลียง | mm | 520 | ||
| มิติ | ยาว * กว้าง * สูง (มม.) | 19500*3500*3200 | 23500*3500*3700 | 27000*3500*3700 |
สินค้าที่เกี่ยวข้องกับ LIJIANG GLASS
เครื่องหุ่นยนต์ปิดผนึกกระจกฉนวนแนวตั้งอัตโนมัติ
ฟังก์ชั่นและคุณสมบัติ
1. เครื่องนี้เหมาะสำหรับองค์กรแปรรูปแก้วลึก, ระบบอัตโนมัติสูง, ลดความเข้มแรงงาน, ประหยัดกำลังคน, ปรับปรุงประสิทธิภาพการผลิต
2. เครื่องทั้งหมดใช้อินเทอร์เฟซหน้าจอสัมผัสแบบแมนนวลพร้อมฟังก์ชันหน่วยความจำ
3.หลังจากเคลือบหลุมร่องฟัน ขอบกระจกและมุมเต็มโดยไม่มีฟองอากาศ ผิวเรียบ ไม่ต้องกรีดมุม
4. ใช้ระบบจ่ายสารเคลือบหลุมร่องฟันอิสระสองชุด (รวมถึงอุปกรณ์ผสม) สารเคลือบหลุมร่องฟันสองชนิดจะสลับอย่างรวดเร็ว ในการใช้งานเพียงปุ่มเดียวอย่างง่ายดาย (รุ่น II)
5.ความกว้างของเครื่อง 1.5 เมตร พื้นที่พื้นเล็ก ประหยัดพื้นที่
6. ส่วนที่สามสามารถเก็บแก้วล่วงหน้าเพื่อปรับปรุงประสิทธิภาพได้อย่างมีประสิทธิภาพ
7. ขนาดฉนวนแก้วที่เล็กที่สุดสามารถประมวลผลได้ 400*300mm
8.ติดตั้งอุปกรณ์ป้องกันการบล็อกในเครื่องผสม
9. ระบบควบคุมเซอร์โวใช้แบรนด์ดังระดับโลก (Japan YASKAWA) ประสิทธิภาพการทำงานมีเสถียรภาพ
10. เพลาส่งกำลังเพื่อให้กระจกถูกถ่ายโอนอย่างราบรื่นด้วยการวางตำแหน่งที่แม่นยำ
11. สายพานส่งกำลังชนิด V พิเศษเพื่อหลีกเลี่ยงการเกาะติดบนสายพาน ตรวจสอบให้แน่ใจว่าขอบกระจกสะอาด บล็อกชนิด V สามารถเปลี่ยนแปลงได้
12. ชิ้นส่วนอะไหล่ผลิตขึ้นด้วยมาตรฐานและความแม่นยำสูง มั่นใจได้ว่าเครื่องสามารถใช้งานได้อย่างมีเสถียรภาพในระยะยาว
13. เหมาะสำหรับกระจกสามชั้น
14. ล้อเลื่อนบนแป้นหลังใช้ล้อฝังเพื่อให้แน่ใจว่าเคลื่อนย้ายแก้วได้อย่างราบรื่น
คุณสมบัติของหุ่นยนต์ปิดผนึกกระจกฉนวนแนวตั้ง
| แบบอย่าง | LJTJ2540D |
| แรงดันไฟฟ้า | 380V 13KW |
| ความกดอากาศ | 0.5~0.7Mpa |
| ความดันอัดรีด | 32Mpa |
| ขนาดกระจกสูงสุด | 2500*4000mm |
| Min.ขนาดแก้ว | 400*300mm |
| ความหนาของกระจก | 12~56mm |
| ความเร็วในการทำงาน | 5~40m/นาที |
| ขนาดโดยรวม | 11000*1500*4500mm |
2.2 เสียงเครื่อง
| ระดับความดันเสียง A-weighted | |
| สถานะสแตนด์บาย | สถานะการทำงาน |
| 50 เดซิเบล | 85 เดซิเบล |
คุณสมบัติหลัก:
• ระบบควบคุมเซอร์โวญี่ปุ่น Yaskawa เครื่องปิดผนึกอัตโนมัติเต็มรูปแบบและมีประสิทธิภาพสูง
• 4 ส่วน สามารถเก็บแก้ว
• ใช้สายพานราวลิ้น ถ่ายเทที่ราบรื่นและตำแหน่งที่แม่นยำ
• ซ่อมแซมมุมกระจกโดยอัตโนมัติด้วยมีดโกนและลูกกลิ้ง
• วัดขนาดกระจกอัตโนมัติ ความลึกของกาว (30 มม.)
• ทุกฟังก์ชันอัตโนมัติเป็นแบบแมนนวล
• เคลือบกระจกสองชั้นได้
• กระจกรูปทรงมีขอบเสริม, กระจกขั้นบันได, กระจกสามชั้น (ไม่จำเป็น)
• บูสเตอร์ปั๊มหนึ่งชุดควบคุมสารเคลือบหลุมร่องฟันสองกลุ่ม (ไม่จำเป็น)
• สามารถใช้ซิลิโคน โพลีซัลไฟด์ และซิลิโคนเคลือบหลุมร่องฟันได้
• หัวกาวอยู่ด้านหน้าเครื่อง ซึ่งง่ายต่อการเคลือบกระจกขั้นบันได
• สามารถต่อเข้ากับไลน์ผลิตฉนวนแก้วได้
• ด้วยฟังก์ชันการสแกนโค้ด (ไม่จำเป็น)
ข้อมูลทางเทคนิค
| แม็กซ์ขนาดแก้ว | 2500*4000mm |
| นาที.ขนาดแก้ว | 400*300mm |
| ความหนาของกระจก | 12-50mm |
| ความเร็วในการทำงาน | 5-40 เมตร/นาที |
| ความกดอากาศ | ≥0.6MPa |
| บีบความดัน | 32MPa |
| แรงดันไฟฟ้า | 380V 15kw |
| ขนาดโดยรวม | 11000*2000*3500mm |
พารามิเตอร์ทางไฟฟ้า
| ชื่อ | ต้นทาง | ยี่ห้อ |
| เซอร์โวมอเตอร์ | ญี่ปุ่น | ยัสกาวา |
| ไดรเวอร์เซอร์โว | ญี่ปุ่น | ยัสกาวา |
| ซีพียู | ญี่ปุ่น | ยัสกาวา |
| ส่วนประกอบไฟฟ้าแรงต่ำ | เยอรมนี | SIEMENS |
| Guideway | ไต้หวัน | HIWIN |
| แหล่งจ่ายไฟสลับ | ไต้หวัน | MW |
| สวิตช์เซ็นเซอร์ | เกาหลี | AUTONICS |
| ส่วนประกอบนิวเมติก | ญี่ปุ่น | SMC |
| หน้าจอสัมผัส | จีน | เกาชาน |
| เซอร์โวมอเตอร์ | ญี่ปุ่น | ยัสกาวา |
| ไดรเวอร์เซอร์โว | ญี่ปุ่น | ยัสกาวา |
