รายละเอียดสินค้า:
|
| Brand name: | Insulating Glass Processing Line with argon gas filling | ยี่ห้อ: | แก้วลี่เจียง |
|---|---|---|---|
| ขนาดแก้วสูงสุดสำหรับเติมแก๊ส: | 2500 มม.*3200 มม. | ความหนาของกระจก: | 3 - 15 มม. ( 3 - 30 มม. ) |
| ความหนาของไอจี: | 60 มม. | วัสดุ: | สแตนเลส |
| ค่าแก๊ส: | > 95% | ความยาว: | 23.5 เมตร |
| แสงสูง: | สายการผลิตกระจกฉนวนแนวตั้ง,สายการผลิตกระจกฉนวนก๊าซอาร์กอน,สายการผลิตกระจกสองชั้นแนวตั้ง |
||

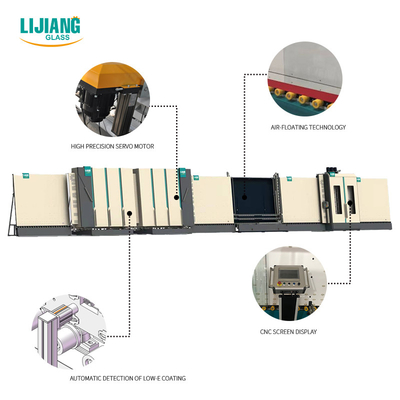

อัตโนมัติ สายการผลิตกระจกลอยน้ำฉนวนแนวตั้งพร้อมการเติมแก๊สออนไลน์
บทนำของสายการผลิตกระจกลอยตัวแบบฉนวนอากาศแนวตั้งพร้อมการเติมก๊าซ
ใช้เทคโนโลยี Air-floating เพื่อถ่ายโอนกระจกไปยัง ป้องกันกระจกจากการปนเปื้อนจากล้อและทิ้งร่องรอยไว้เพื่อปรับปรุงคุณภาพของการผลิต IGบรรทัดนี้มีเจ็ดส่วน:
01 ส่วนการโอน;
02 เครื่องซักผ้า;
03 ส่วนการจำหน่าย;
04 การตรวจสอบและติดตั้งส่วน;
05 ส่วนการโอน;
06 การกดและการเติมส่วน;
07 ส่วนการจำหน่าย
คุณสมบัติหลัก:
• กระจกฉนวนยาวพิเศษ (2500 มม. * 3500 มม.) สามารถบีบอัดได้สองครั้ง
• ใช้สายพานลำเลียงเพื่อถ่ายโอนแก้ว ใช้เซอร์โวมอเตอร์กดกระจก
• สามารถเปิดแผ่นกดเพื่อบำรุงรักษาง่าย
• แท่นกดพร้อมโครงสร้างปรับระดับได้ รับประกันอายุการใช้งานยาวนาน
• เติมก๊าซอาร์กอนโดยอัตโนมัติด้วยเอฟเฟกต์การปิดผนึกอย่างมีนัยสำคัญ ปริมาณอาร์กอนที่สูงขึ้น
• กำหนดโซนเติมแก้วขนาดต่างๆ ด้วยวิธีติดตามผล เพื่อลดการสูญเสียอาร์กอน
• สามารถตั้งค่าก๊าซและแสดงขั้นตอนการเติมก๊าซบนหน้าจอสัมผัสได้
• เซ็นเซอร์ทำปฏิกิริยาเร็วเพื่อควบคุมกระบวนการเติมก๊าซอย่างถาวร
• ความเข้มข้นของก๊าซสามารถเข้าถึงได้มากกว่า 90%
• ไม่ต้องเจาะรูบนโครงสเปเซอร์
• ก๊าซมาตรฐาน คือ ก๊าซอาร์กอน
07 ส่วนการจำหน่าย
• แก้วเก็บของ
• สามารถต่อเข้ากับเครื่องซีลได้
ข้อมูลทางเทคนิค
| แม็กซ์ขนาดแก้ว | 2500mm*3500mm |
| ขนาดแก้วสูงสุดสำหรับเติมแก๊ส | 2500mm*3200mm |
| นาที.ขนาดแก้ว | 280mm*450mm |
| ความหนาของกระจก | 3-15mm |
| ความหนาของกระจกฉนวน | 60mm |
| ความเร็วในการล้างกระจก | 2-10m / นาที |
| ความเร็วลำเลียงแก้ว | 45 นาที/นาที |
| แปรงซักผ้า | แปรงขนนุ่ม 3 คู่ |
| น้ำประปา | ปริมาณการใช้น้ำ:0.5t/h การนำ:40μs/cm |
| การจ่ายอากาศ | การไหล: 1m³/min |
| ความกดอากาศ | ≥0.8MPa |
| พลังทั้งหมด | 3P 380V 50HZ |
| มิติ | 23500*3500*3700mm |
| น้ำหนัก | 6500กก. |
ขนาดอื่น ๆ ของสายการผลิตกระจกลอยน้ำฉนวนแนวตั้งที่มีการเติมก๊าซ:
| พารามิเตอร์ | หน่วย | LJBZ2025GF | LJBZ2535GF | LJBZ2535DGF |
| แหล่งจ่ายไฟ | 380V 50Hz 3P | |||
| พลังทั้งหมด | KW | 41 | 44.5 | 51.5 |
| ความเร็วในการซัก | เมตร/นาที | 2~10 | ||
| ความเร็วสูงสุดในการทำงาน | เมตร/นาที | 45 | ||
| ขนาดแก้วขั้นต่ำ | มม | 450*280 | ||
| ขนาดกระจกสูงสุด | มม | 2000*2500 2000x3000 (กดสองครั้ง) |
2500*3200 2500*3500(กดสองครั้ง) 2500x4500 (กดสองครั้งเพิ่มหน่อ) |
|
| ความหนาของกระจกแบน | มม | 3~15(3-30) | ||
| แปรงซักผ้า | ชิ้นส่วน | 6 | ||
| ความหนาสูงสุดของกระจกฉนวน | มม | 60 | ||
| ปริมาณการใช้ก๊าซทั้งหมด | ลิตร/นาที | 1200 | ||
| ความสูงของม้วนสายพานลำเลียง | มม | 520 | ||
| มิติ | ยาว * กว้าง * สูง (มม.) | 19500*3500*3200 | 23500*3500*3700 | 27000*3500*3700 |
ฟังก์ชั่นเสริมของ สายการผลิตกระจกลอยน้ำฉนวนแนวตั้งพร้อมการเติมแก๊ส :
• กระจกขั้นบันไดพร้อมขอบเสริม (L:100mm W:50mm)
• แก้วรูปทรง
• เครื่องซักผ้าล่วงหน้า
รายละเอียดของ Automaticสายการผลิตกระจกลอยน้ำฉนวนแนวตั้ง
01 โอนย้าย ส่วน
กลไกการตรวจจับการเคลือบ การตรวจจับฟิล์ม Low-e ออฟไลน์โดยอัตโนมัติ
02 ซักผ้า เครื่องจักร
• ใช้แปรงขนนุ่ม 6 ชิ้น ขนนุ่ม 0.1 มม. ล้างกระจก Low-e ได้
• มีดลมแบบใหม่ใช้อลูมิเนียมโพรไฟล์ (Duckbill Air Knife) ขนาดของช่องลมจะถูกปรับโดยจะงอยปากเป็ดโปรไฟล์อะลูมิเนียมซึ่งสามารถลดจำนวนสกรูปรับ ตรวจสอบให้แน่ใจว่าสกรูแต่ละตัวไม่หลวม และหลีกเลี่ยงเสียงสะท้อนของมีดลม
• มีดลมสามารถปรับความกว้างของมีดลมตามความหนาได้อัตโนมัติ
• กล่องการทำงานพร้อมจอแสดงความเร็วการซัก สามารถแสดงความเร็วการซักได้อย่างแม่นยำ (8-10m)
• ถังเก็บน้ำควบคุมอุณหภูมิอัตโนมัติ ระบบเติมน้ำ
• ระบบเก็บเสียงแบบยุโรป
• วัสดุสแตนเลส
03 ส่วนการปลดปล่อย
• แก้วเก็บของ
04 ส่วนการตรวจสอบและการติดตั้ง
โครงสร้างใหม่ของ นี้ ส่วนจะเปลี่ยนเป็นโครงสร้างยกคานแบบอินไลน์ (คานคู่)ง่ายต่อการตรวจสอบและเช็ดกระจก
05 ส่วนการโอน
• วัดความหนาของกระจกอัตโนมัติใช้งานได้จริงตามความต้องการในขณะทำงาน
06 ส่วนกดและเติม
สินค้าอื่นๆ ของ LIJIANG GLASS
เครื่องลบขอบแนวตั้ง เครื่องเจียรขอบกระจกพร้อมเซอร์โวมอเตอร์
เครื่องลบขอบแนวตั้งอัจฉริยะ LJDM2545 ใช้เพื่อลบฟิล์มขอบของกระจก Low-eเครื่องลบขอบกระจกใช้ระบบควบคุมเซอร์โวที่นำเข้าซึ่งวางตำแหน่งได้อย่างแม่นยำด้วยการทำงานที่ราบรื่นล้อเจียรคุณภาพสูงมีความทนทาน สามารถสร้างรอยแตกจากการเจียรได้เรียบร้อยและสวยงามระยะสามารถกำหนดได้ระหว่าง 10 ~ 150 มม.
แก้ว Low-E หรือที่เรียกว่าแก้วรังสีต่ำเป็นผลิตภัณฑ์ฟิล์มชนิดหนึ่งที่ประกอบด้วยโลหะหลายชั้นหรือสารประกอบอื่น ๆ บนพื้นผิวแก้วเมื่อเทียบกับกระจกทั่วไปและกระจกเคลือบสถาปัตยกรรมแบบดั้งเดิม การเคลือบมีผลเป็นฉนวนความร้อนที่ดีเยี่ยมและมีการส่องผ่านของแสงที่ดี
ประเภทแก้วต่ำ:
กระจก Low-E สีเงินเดียว
กระจกเคลือบ Low-E สีเงินเดี่ยวมักจะมีชั้นการทำงานเพียงชั้นเดียว (ชั้นสีเงิน)นอกจากชั้นโลหะและชั้นผสมอื่นๆ แล้ว จำนวนชั้นเคลือบทั้งหมดยังสูงถึง 5 ชั้น
กระจก Low-E สีเงินสองชั้น
กระจกเคลือบ Low-E สีเงินสองชั้นมีชั้นการทำงานสองชั้น (ชั้นสีเงิน) รวมถึงชั้นโลหะและสารประกอบอื่นๆ จำนวนชั้นเคลือบทั้งหมดถึง 9 ชั้น อย่างไรก็ตาม การควบคุมกระบวนการทางเทคนิคของแก้ว Low-E สีเงินสองชั้นนั้นยากกว่ามาก กว่าเงินอย่างเดียว
คุณสมบัติหลักของเครื่องลบฟิล์ม Low-E:
เครื่องลบขอบกระจกแนวตั้ง Low-E ประกอบด้วย 3 ส่วน ได้แก่ ส่วนบรรจุแก้ว ส่วนการลบ และส่วนขนถ่ายแก้วเครื่องลบฟิล์ม Low-E มี 4 ทิศทางที่แตกต่างกันออนไลน์ low-e และร่าง low-e glass
เครื่องลบขอบฟิล์ม low-e แนวตั้งสามารถลบฟิล์ม low-e สองหรือสามได้
พารามิเตอร์ทางเทคนิค:
| แม็กซ์ขนาดการประมวลผลแก้ว | 2500*4500mm |
| นาที.ขนาดการประมวลผลแก้ว | 400*280mm |
| ความหนาของกระจก | 3-15mm |
| เส้นผ่านศูนย์กลางของล้อเจียร | 200mm |
| ความสูงของสายพานลำเลียง | 500mm |
| ขอบการลบความกว้าง | 10-50mm |
| ความเร็วในการส่ง | 29 นาที/นาที |
| ความเร็วในการลบขอบ | 2-29m/นาที |
| ความกว้างของล้อขัด | 10/12/15 มม. |
| ความหนาของกระจก | 3 - 15 มม. |
| ความเร็วล้อเจียร | 0~3000r/นาที |
| ปริมาณการใช้อากาศทั้งหมด | 100L / นาที |
| ความกดอากาศ | ≥0.8MPa |
| พลังทั้งหมด | 3P 380V 50Hz 15KW |
| มิติ | ขนาด :9700×2500×3400mm |
| น้ำหนักรวม | 3700KG |
พารามิเตอร์ทางไฟฟ้า
| ชื่อ | ต้นทาง | ยี่ห้อ |
| เซอร์โวมอเตอร์ | ไต้หวัน | ไทด้า |
| PLC | ไต้หวัน | ไทด้า |
| ส่วนประกอบนิวเมติก | ไต้หวัน | แอร์แทค |
| ไฟฟ้าแรงดันต่ำ | เยอรมนี | SIEMENS |
| เบรกเกอร์ | เยอรมนี | SIEMENS |
| สวิตช์เซ็นเซอร์ | เกาหลี | AUTONICS |
| สวิตช์แนวทาง | เกาหลี | AUTONICS |
| ลิมิตสวิตช์ | ไต้หวัน | มีแนวโน้ม |
| ตัวเชื่อมต่อ | เยอรมนี | SIEMENS |
| ตัวแปลงความถี่ | ฝรั่งเศส | ชไนเดอร์ |
| ปุ่มหลัก | ฝรั่งเศส | ชไนเดอร์ |
| รีเลย์ระดับกลาง | ญี่ปุ่น | ออมรอน |
