รายละเอียดสินค้า:
|
Max.load: | 300กก. | ความสูงตั้งตรง: 3400 มม. หรือ 3900 มม.: | 3400mm หรือ 3900mm |
---|---|---|---|
ปริมาณของตัวดูด: | 2 หรือ 4 หรือ 6 หรือ 8 ตัวดูด | ||
แสงสูง: | เครื่องดูดกระจายแก้ว,เครื่องดูดกระจายสุญญากาศติดผนังม่าน,เครื่องดูดกระจายสุญญากาศ 360 องศา |
ไฟฟ้า Curtain Wall Spreader แก้ว Spreader สูญญากาศ Sucker 360 องศาหมุนและพลิก Spreader ดูดสูญญากาศ Hoi

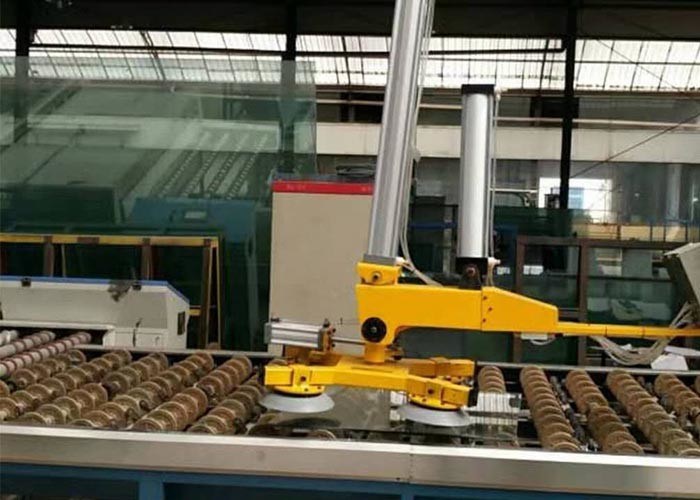

LJXJ300 Glass กำลังโหลดและขนถ่าย Lifter Cantilever Crane

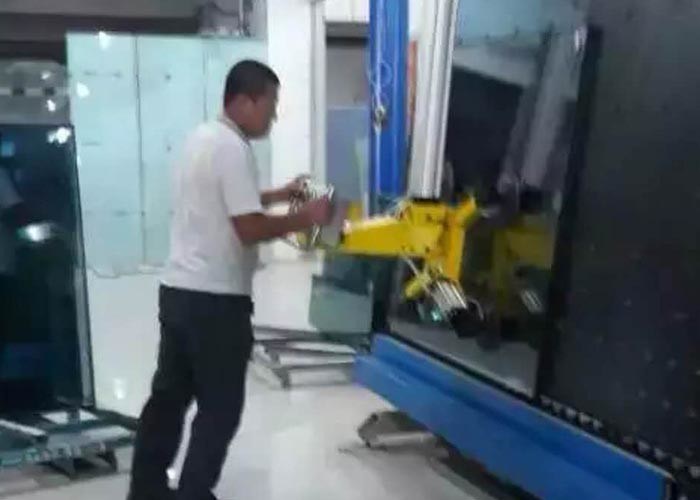

ตัวจัดการการขนถ่ายของตัวยกที่ใช้กระจกแบบใช้ลมทำงานโดยใช้ลมอัดอุปกรณ์นี้ไม่ใช้ไฟฟ้าและปลอดภัยและเชื่อถือได้ ใช้งานง่ายเป็นเครื่องมือจัดการแก้วที่จำเป็นสำหรับอุตสาหกรรมแปรรูปแก้วสมัยใหม่อากาศที่ไหลผ่านเครื่องกำเนิดสุญญากาศทำให้เกิดแรงดันสุญญากาศเพื่อดูดแก้วจังหวะกระบอกสูบถูกกระทำโดยรับสัญญาณคำสั่งจากอากาศอัดในท่อทางเข้าอุปกรณ์นี้มักใช้สำหรับงานขนย้ายกระจกในสายการผลิตของโรงงานแก้ว เช่น การเจียร การทำความสะอาด การอบเทมเปอร์ การเคลือบ ฉนวน เป็นต้น
LJXJ300 Glass กำลังโหลดและขนถ่าย Lifter Cantilever Crane
ตัวจัดการการขนถ่ายของตัวยกที่ใช้กระจกแบบใช้ลมทำงานโดยใช้ลมอัดอุปกรณ์นี้ไม่ใช้ไฟฟ้าและปลอดภัยและเชื่อถือได้ ใช้งานง่ายเป็นเครื่องมือจัดการแก้วที่จำเป็นสำหรับอุตสาหกรรมแปรรูปแก้วสมัยใหม่อากาศที่ไหลผ่านเครื่องกำเนิดสุญญากาศทำให้เกิดแรงดันสุญญากาศเพื่อดูดแก้วจังหวะกระบอกสูบถูกกระทำโดยรับสัญญาณคำสั่งจากอากาศอัดในท่อทางเข้าอุปกรณ์นี้มักใช้สำหรับงานขนย้ายกระจกในสายการผลิตของโรงงานแก้ว เช่น การเจียร การทำความสะอาด การอบเทมเปอร์ การเคลือบ ฉนวน เป็นต้น
ประโยชน์และข้อดี
●ส่วนเครื่องกล:
(1) ความยาวรวมของลำแสงหลักของรอกดูดถูกออกแบบมาให้มีขนาด 2000 มม. และส่วนบนของส่วนตรงกลางถูกเชื่อมและปิดผนึกด้วยเพลท และส่วนตรงกลางจะใช้เป็นตัวสะสมสุญญากาศการทดสอบความหนาแน่นของอากาศจะดำเนินการหลังจากการเชื่อมเพื่อไม่ให้เกิดการรั่วซึมเมื่อปิดอุปกรณ์กะทันหัน ยังรับประกันว่าสามารถดูดซับเพลตได้อย่างน่าเชื่อถือเป็นเวลาอย่างน้อย 20 นาที และจะไม่ก่อให้เกิดอุบัติเหตุด้านความปลอดภัย เช่น อุปกรณ์เสียหาย (มาตรฐาน CE ของยุโรปคือการรักษาไว้ 10 นาที)

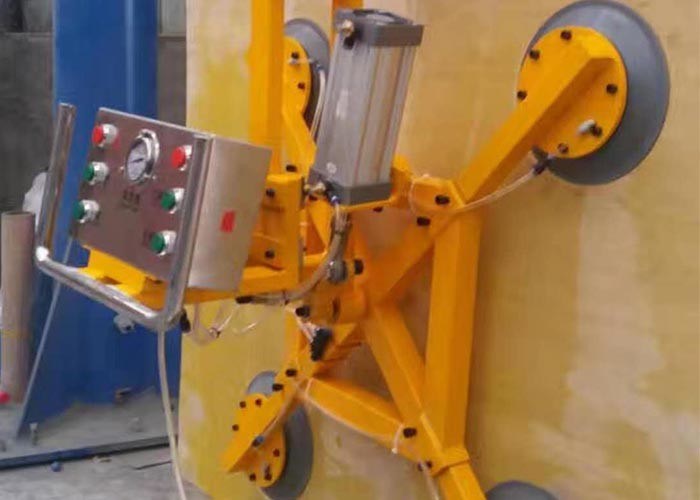

(2) อุปกรณ์นี้มีถ้วยดูด 6 ชิ้นที่มีเส้นผ่านศูนย์กลาง 360 มม. สำหรับแก้วขนาดต่างๆตำแหน่งของถ้วยดูดแต่ละอันบนคานสามารถปรับได้เพื่ออำนวยความสะดวกในการดูดซับแก้วที่มีขนาดต่างกัน
●ชิ้นส่วนไฟฟ้า:
(1) มีการติดตั้งสวิตช์แรงดันสุญญากาศและหน่วยสัญญาณเตือนกริ่งบนรอกสุญญากาศเมื่อแรงดันของระบบสุญญากาศไม่ถึงแรงดันที่ตั้งไว้ หรือเมื่อไฟฟ้าขัดข้อง ชุดสัญญาณเตือนจะควบคุมไฟเตือนสีแดงให้สว่างขึ้นและจะส่งเสียงเตือน, แจ้งให้ผู้ดำเนินการจัดการกับมันทันเวลา
●ส่วนสูญญากาศ:
(1) รอกดูดใช้ปั๊มสุญญากาศใบพัดหมุนแบบไม่ใช้น้ำมันของเยอรมัน มีกำลังการสูบ 8m3/h ระดับสุญญากาศขนาดใหญ่กว่า 85% ประหยัดพลังงาน กะทัดรัด และน้ำหนักเบา ไม่มีการบำรุงรักษา ฯลฯ .;
(2) อุปกรณ์ทั้งชุดมีถ้วยดูดสูญญากาศ 6 ชิ้นการดูดซับหลายจุดเพื่อให้แน่ใจว่าแผ่นสามารถรักษาระดับสูงในระหว่างกระบวนการจัดการโดยไม่ต้องเอียง
(3) วัสดุถ้วยดูดเป็นยางไนไตรล์ มีเส้นผ่านศูนย์กลาง 360 มม. น้ำมัน (เบนซิน) ทนทาน ทนต่อกรดและด่าง และสามารถดูดซับด้วย FRP เพื่อสร้างระดับถ้วยดูดที่แท้จริงได้อย่างแท้จริงแรงดูดขนาดใหญ่ตามทฤษฎี = พื้นที่ที่มีประสิทธิภาพ (ผลิตภัณฑ์ทางกายภาพ * สัมประสิทธิ์) * แรงดันที่คำนวณได้ (0.6bar);(0.18*0.18*3.14)*0.6*10000=610.416 ซึ่งมีน้ำหนักประมาณ 610.4Kgตามปัจจัยด้านความปลอดภัย 4 เท่า กำลังดูดที่อนุญาตจริงของถ้วยดูดคือ 610.4/4=152.6Kgกำลังดูดรวมของถ้วยดูด 6 ชิ้นคือ 600 กก.หมายเหตุ: แรงดูดสุญญากาศที่กล่าวถึงในตารางข้างต้นคำนวณภายใต้ระดับสุญญากาศ 60%ภายใต้สภาพการทำงานปกติระดับสูญญากาศของระบบสามารถเข้าถึงได้มากกว่า 85%;
(4) เซ็นเซอร์ความดันสูญญากาศทำจากแบรนด์ญี่ปุ่นพานาโซนิคและตั้งระดับความดันปลุกเป็นสูญญากาศ 60%;
(5) ถ้วยดูดแต่ละอันมีบอลวาล์วแบบแมนนวลเพื่อควบคุมการเปิดและปิด ซึ่งทำให้มั่นใจได้ว่าอุปกรณ์เดียวกันสามารถนำไปใช้กับข้อกำหนดต่างๆ ของแผ่น
(6) ส่วนบนและส่วนล่างของแกนดูดมีสปริงเมื่อจานไม่แบน สปริงทำหน้าที่เป็นบัฟเฟอร์เพื่อให้ตัวดูดมีแรงกดเท่ากัน เพื่อให้มั่นใจในความปลอดภัยและความน่าเชื่อถือของถ้วยดูด
● โดยรวม:
(1) ตามการออกแบบระบบสูญญากาศของสหภาพยุโรป DIN EN 13155 สำหรับไซต์ติดตั้งผนังม่านอาคารกลางแจ้ง
(2) การจัดการแนวนอน การพลิกไฟฟ้า และการจัดการแนวตั้ง
(3) การออกแบบที่ยืดหยุ่น สามารถนำไปใช้กับการจัดการ FRP ขนาดต่างๆ
