รายละเอียดสินค้า:
|
ชื่อ: | สายการผลิตกระจกฉนวน | แบบอย่าง: | LJZB3370 |
---|---|---|---|
การรับประกัน: | 1 ปี | สี: | ความต้องการของลูกค้า |
พลังทั้งหมด: | 3P 380V 50HZ 40KW | ||
แสงสูง: | สายการซักและผสมแก้วอัตโนมัติ,สายซักและผสมแก้วไฮดรอลิก,สายซักและผสมแก้ว 3300 * 7000 มม |

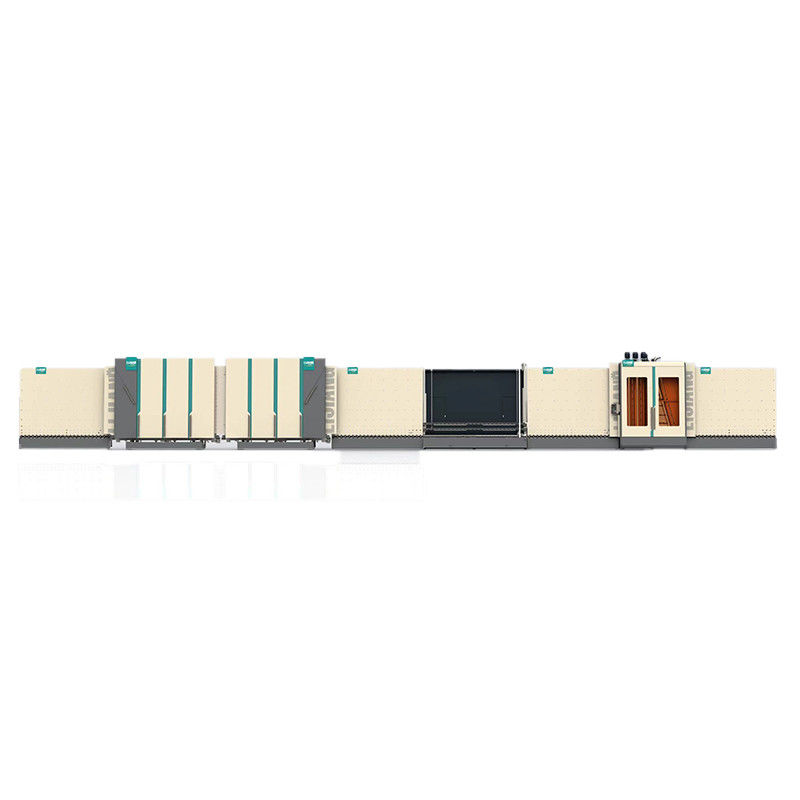

สายชำระและประกอบกระจกอัตโนมัติพร้อมกดแผงไฮดรอลิก 3300*7000 มม.
การล้างกระจกอัตโนมัติและการรวมสายด้วยการกดแผงไฮดรอลิกสามารถประกอบและกดหน่วยกระจกฉนวนสองชั้น สาม หรือโครงสร้าง (ขั้นบันได)
รุ่น Standard line: LIZB3370
ประสิทธิภาพ:
1. ทั้งสายใช้ระบบควบคุม PLC Siemens ของเยอรมนี, อินเทอร์เฟซหน้าจอสัมผัส, ใช้งานง่ายและสะดวก
2.ในส่วนแรกคุณสามารถเห็นเซ็นเซอร์ มันสามารถตรวจจับฟิล์มของกระจก Low-e (ในขณะเดียวกันก็สามารถวัดความหนาของกระจกโดยอัตโนมัติ) 15-30 มม.
แปรงขนนุ่ม 3.3 คู่สามารถล้างกระจก Low-E ได้ทั้งแบบออนไลน์และออฟไลน์
4. เครื่องซักผ้าใช้วัสดุสแตนเลสและอุปกรณ์กันน้ำ
5.ถังเก็บน้ำพร้อมฟังก์ชั่นทำความร้อน
6.ระบบทำความร้อนด้วยอากาศ
7. ความเร็วในการซักแสดงบนหน้าจอ ความเร็วในการซักสูงสุดสามารถเข้าถึง 10 เมตร/นาที
8.มีจุดปรับหลายจุดบนแผ่นกระดาน มันสามารถให้แผ่นกดพื้นผิวตรง
นี่เป็นรายละเอียดที่สำคัญมากหากไม่สามารถปรับได้หลังจากการเสียรูป ก็จะบดกระจกได้ง่าย
9. มีกระจกสองชั้น, แก้วสามชั้น, แก้วรูปทรงต่างๆ
ฟังก์ชั่นเสริม :
1.ก่อนซัก
2. ลำเลียงแบบลอยตัว
3.กระจกขั้นบันได
4.เติมแก๊ส
เติมก๊าซจากด้านล่างของสายพานซิงโครนัส รูอากาศอยู่ระหว่างกระจกแก้วแรกกับโครงอลูมิเนียมเสมอ เพื่อให้ความเข้มข้นของก๊าซสูง สม่ำเสมอ ความเร็วที่รวดเร็ว ประหยัดแหล่งอากาศ
แสดงขั้นตอนการเติมออนไลน์ที่มีความเข้มข้นของก๊าซสูง
ในประเทศจีน มีโรงงานหลายแห่งที่ไม่สามารถแสดงกระบวนการกรอกแบบออนไลน์ได้ แต่จะตั้งเวลาในการบรรจุเท่านั้น ไม่สามารถรับประกันผลกระทบของแก๊สได้
รายละเอียดแนะนำของLJBZ3370
01 ส่วนการโอน
กลไกการตรวจจับการเคลือบ การตรวจจับฟิล์ม Low-e ออฟไลน์โดยอัตโนมัติ
Inlet Conveyor เป็นสายพานลำเลียงโซนโหลดที่ออกแบบมาเพื่อใส่แผ่นแก้วลงในเครื่องซักผ้าด้วยขารองรับในการใส่แว่นตาขนาดใหญ่จึงสามารถใส่ได้อย่างง่ายดายด้วยโครงสร้างพื้นฐานแบบโมดูลาร์ เครื่องของเราพร้อมที่จะต่อขยายด้วยสายพานลำเลียงเสริมสำหรับการล้างแก้วจัมโบ้
02 เครื่องซักผ้า
คุณสมบัติหลัก:
• ใช้แปรงขนนุ่ม 6 ชิ้น ขนนุ่ม 0.1 มม. ล้างกระจก Low-e ได้
• มีดลมใหม่ใช้โปรไฟล์อลูมิเนียม (Duckbill Air Knife) ขนาดของช่องลมจะถูกปรับโดยจะงอยปากเป็ดโปรไฟล์อลูมิเนียมซึ่งสามารถลดจำนวนสกรูปรับ ตรวจสอบให้แน่ใจว่าสกรูแต่ละตัวไม่หลวม และหลีกเลี่ยงเสียงสะท้อนของมีดลม
• มีดลมสามารถปรับความกว้างของมีดลมตามความหนาได้โดยอัตโนมัติ
• กล่องการทำงานพร้อมจอแสดงความเร็วการซัก สามารถแสดงความเร็วการซักได้อย่างแม่นยำ (8-10m)
• ถังเก็บน้ำควบคุมอุณหภูมิอัตโนมัติ ระบบเติมน้ำ
• ระบบเก็บเสียงแบบยุโรป
• วัสดุสแตนเลส
ออกแบบมาเพื่อล้างแผ่นกระจกด้วยแปรงล้างคุณภาพสูงด้วยคุณภาพสูงสุด และทำให้แว่นตาแห้งอย่างน่าเชื่อถือด้วยพัดลมที่ออกแบบมาเป็นพิเศษด้วยเครื่องซักผ้าแก้วของเรา เรามอบความไวและคุณภาพสูงสุดสำหรับการล้างแก้วแก่คุณการทำงานที่ปราศจากการสั่นสะท้านด้วยโครงสร้างโครงสร้างเหล็กที่หนักและทนทาน
• 03 ส่วนการปลดปล่อย
• แก้วเก็บของ
• 04 ส่วนการตรวจสอบและการติดตั้ง
โครงสร้างใหม่ของส่วนนี้เปลี่ยนเป็นโครงสร้างการยกลำแสงแบบอินไลน์ (คานคู่)ง่ายต่อการตรวจสอบและเช็ดกระจก
• 05 ส่วนการโอน
• การวัดความหนาของกระจกอัตโนมัติใช้งานได้จริงตามความต้องการในขณะทำงาน
• 06 ส่วนกดและเติม
คุณสมบัติหลัก:
• ยาวพิเศษ (2500 มม.*3500มม.) กระจกฉนวนสามารถบีบอัดได้
• ใช้สายพานลำเลียงเพื่อถ่ายโอนแก้ว ใช้เซอร์โวมอเตอร์กดแก้ว
• สามารถเปิดแผ่นกดเพื่อบำรุงรักษาง่าย
• แท่นกดพร้อมโครงสร้างปรับได้เพื่อรับประกันอายุการใช้งานยาวนาน
• เติมก๊าซอาร์กอนโดยอัตโนมัติด้วยเอฟเฟกต์การปิดผนึกอย่างมีนัยสำคัญ ปริมาณอาร์กอนที่สูงขึ้น
• กำหนดโซนเพื่อเติมแก้วขนาดต่างๆ ด้วยวิธีปิดผนึกติดตามผล ช่วยลดการสูญเสียอาร์กอน
• สามารถตั้งค่าก๊าซและแสดงขั้นตอนการเติมก๊าซบนหน้าจอสัมผัสได้
• เซ็นเซอร์ทำปฏิกิริยาเร็วเพื่อควบคุมกระบวนการเติมก๊าซอย่างถาวร
• ความเข้มข้นของก๊าซสามารถเข้าถึงได้มากกว่า 90%
• ไม่ต้องเจาะรูบนโครงสเปเซอร์
• ก๊าซมาตรฐาน คือ ก๊าซอาร์กอน
• 07 ส่วนการจำหน่าย
• แก้วเก็บของ
• สามารถต่อกับเครื่องซีลได้
ข้อมูลทางเทคนิค
แม็กซ์ขนาดแก้ว | 2500 มม.*4500มม (กลไกการกดเพลทรองและกลไกการดูดเสริม) |
ขนาดแก้วสูงสุดสำหรับเติมแก๊ส | 2500 มม.*3500มม |
นาที.ขนาดแก้ว | 280mm*450mm |
ความหนาของกระจก | 3-15mm |
ความหนาของกระจกฉนวน | 60mm |
ความเร็วในการล้างกระจก | 2-10m / นาที |
ความเร็วลำเลียงแก้ว | 45 นาที/นาที |
แปรงซักผ้า | แปรงขนนุ่ม 3 คู่ที่มีขน 0.1 มม. |
น้ำประปา | ปริมาณการใช้น้ำ:การนำไฟฟ้า 0.5t/h:40μs/ซม. |
การจ่ายอากาศ | การไหล: 1500L/นาที |
ความกดอากาศ | ≥0.8MPa |
พลังทั้งหมด | 3P 380V 50HZ 40KW |
มิติ | 23500*3500*3700mm |
น้ำหนัก | 8500กก. |
พารามิเตอร์ทางไฟฟ้า
ชื่อ | ต้นทาง | ยี่ห้อ |
PLC | เยอรมนี | SIEMENS |
เครื่องใช้ไฟฟ้าแรงต่ำ | เยอรมนี | SIEMENS |
ตัวแปลงความถี่ | เยอรมนี | SIEMENS |
เซอร์โวมอเตอร์สำหรับกระจกขั้นบันได | ญี่ปุ่น | ฟูจิ |
สวิตช์ตาแมว | เยอรมนี | ป่วย |
ไมโครสวิตช์ | ไต้หวัน | มีแนวโน้ม |
ปุ่มและไฟแสดงสถานะ | ฝรั่งเศส | ชไนเดอร์ |
หน้าจอสัมผัส | ไต้หวัน | ไวน์วิว |
รีเลย์ระดับกลาง | ญี่ปุ่น | ออมรอน |
มอเตอร์แปรง | จีน | ชิงฮวา |
ปั๊มน้ำ | จีน | หลิงเซียว |
แนะนำ | ไต้หวัน | HIWIN |
ส่วนประกอบนิวเมติก | ไต้หวัน | AIRTAC |
IG line แบบไม่ต้องเติมแก๊สออนไลน์ |
ชื่อ | ต้นทาง | ยี่ห้อ |
เซอร์โวมอเตอร์ | เยอรมนี | SIEMENS |
PLC | เยอรมนี | SIEMENS |
เครื่องใช้ไฟฟ้าแรงต่ำ | เยอรมนี | SIEMENS |
ตัวแปลงความถี่ | เยอรมนี | SIEMENS |
มอเตอร์โอน | ไต้หวัน | หลินไห่ |
มอเตอร์แปรง | ไต้หวัน | หลินไห่ |
ปั๊มน้ำ | จีน | หลิงเซียว |
แนะนำ | ไต้หวัน | HIWIN |
ส่วนประกอบนิวเมติก | ไต้หวัน | AIRTAC |
เกจไฟฟ้า | จีน | มิราน |
สวิตช์ตาแมว | เยอรมนี | ป่วย |
ไมโครสวิตช์ | ไต้หวัน | มีแนวโน้ม |
ปุ่มและไฟแสดงสถานะ | ฝรั่งเศส | ชไนเดอร์ |
หน้าจอสัมผัส | ไต้หวัน | ไวน์วิว |
รีเลย์ระดับกลาง | ญี่ปุ่น | ออมรอน |
IG line เติมแก๊สออนไลน์ |
