รายละเอียดสินค้า:
|
| ชื่อ: | เครื่องแก้ว CNC | ขนาดการประมวลผลแก้วสูงสุด: | 2.5m×3m |
|---|---|---|---|
| ขนาดการประมวลผลแก้วขั้นต่ำ: | 500×300 | ความหนาของกระจก: | 4～19mm |
| น้ำหนักแก้วสูงสุด: | 500KG | พลังงานทั้งหมด: | 26KW |
| แสงสูง: | เครื่องแก้ว CNC ห้าขวาน,เครื่องแก้ว CNC แนวตั้ง,เครื่องเจาะและกัดแนวตั้งห้าแกน |
||

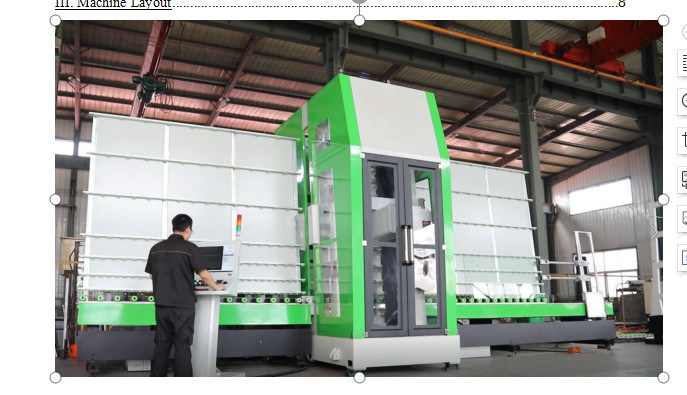

เครื่องเจาะและกัดแนวตั้งเป็นอุปกรณ์การประมวลผลแก้วห้าแกนแนวตั้งระดับไฮเอนด์ ใช้สำหรับเจาะ กัด เจียรมุม ขอบ และการประมวลผลอื่น ๆ ของแก้วความหนาของกระจกที่แปรรูปได้คือ 4-19 มม.อุปกรณ์นี้ใช้ระบบควบคุมเชิงตัวเลขระดับไฮเอนด์เพื่อควบคุมแกนเซอร์โวแต่ละแกนได้อย่างแม่นยำ ควบคู่ไปกับความแข็งแกร่งสูงและความเสถียรสูงของโครงสร้างเครื่องจักรทั้งหมด เพื่อให้ได้การประมวลผลแก้วที่รวดเร็วและแม่นยำสูงซอฟต์แวร์ CAM ที่พัฒนาขึ้นเองทั้งหมดมีฟังก์ชันที่ทรงพลังสามารถสร้างเทคโนโลยีการประมวลผลสำหรับกราฟิกการประมวลผลต่างๆ โดยอัตโนมัติ และสร้างโปรแกรมประมวลผลตามเทคโนโลยีเฉพาะในขณะเดียวกัน ก็ยังมีฟังก์ชันเสริม เช่น การจัดการไลบรารีและการจัดการไลบรารีเครื่องมือ ซึ่งช่วยลดความยากในการประมวลผลได้อย่างมาก, ข้อกำหนดสำหรับผู้ปฏิบัติงานจะลดลงอีกส่วนประกอบไฟฟ้าที่ใช้ในอุปกรณ์ได้รับการรับรอง CE ทั้งหมด และขั้วต่อของส่วนประกอบไฟฟ้ากันน้ำได้เพื่อความปลอดภัย
เครื่องเจาะและกัดแนวตั้งส่วนใหญ่จะใช้ใน: กระจกตกแต่ง กระจกห้องน้ำ กระจกสถาปัตยกรรม (ประตูกระจกไร้กรอบ ผนังม่านแก้ว บันไดกระจก) ฯลฯ.
เครื่องเจาะและกัดแนวตั้งเป็นอุปกรณ์แปรรูปแก้วคอมโพสิตที่สามารถแปรรูปแก้วได้หลากหลาย
เจาะเคาน์เตอร์: เนื่องจากโครงสร้างของแกนหมุนด้านหน้าและด้านหลังของศูนย์เจาะและกัดแนวตั้ง อุปกรณ์จึงสามารถเจาะเคาน์เตอร์ความเร็วสูงก่อนและหลัง เพื่อให้มั่นใจในคุณภาพและความแม่นยำในการประมวลผลที่มีความต้องการสูง
การโม่: ใช้งานง่ายและรวดเร็ว: สปินเดิลด้านหน้าและด้านหลังสามารถกัดและเจียรขอบด้านในได้พร้อมกัน
ศูนย์เจาะและกัดแนวตั้งมีขนาดเล็กและง่ายต่อการถอดประกอบส่วนประกอบหลักประกอบด้วยหุ่นยนตร์ ปลายอินพุตที่เป็นแก้ว พื้นที่การประมวลผล ปลายเอาต์พุตที่เป็นแก้ว และตัวดึงที่ด้านล่างกระจกวางอยู่บนตัวดึงปลายอินพุต และรองรับพนักพิงของปลายอินพุตเซอร์โวมอเตอร์เชื่อมต่อกับเฟืองขับของตัวลดกำลังเพื่อให้พลังงานแก่แคลมป์แคลมป์ยึดปลายด้านหนึ่งของแก้วและเคลื่อนย้ายแก้วไปยังพื้นที่การผลิตหลังจากที่แก้วไปถึงพื้นที่แปรรูปแล้ว การเจาะ การกัด และการแปรรูปอื่นๆ จะถูกดำเนินการในระหว่างการประมวลผล สปินเดิลด้านหน้าและด้านหลังสามารถดำเนินการเปลี่ยนเครื่องมือโดยอัตโนมัติตามเทคโนโลยีการประมวลผล และทำกระบวนการเจาะ กัด และเจียรรูด้านในให้เสร็จสิ้นโดยอัตโนมัติหลังจากผ่านกรรมวิธีแล้ว แคลมป์จะลำเลียงแก้วไปที่ปลายด้านออกของตัวลาก และสุดท้ายอุปกรณ์ส่งกำลังจะลำเลียงแก้วไปยังจุดสิ้นสุดของเอาต์พุต
แกน X, Y และ V ขับเคลื่อนด้วยแร็คแอนด์พิเนียนที่มีความแม่นยำสูง และแกน Z และ W ขับเคลื่อนด้วยบอลสกรูที่มีความแม่นยำสูงแกน X ควบคุมการเคลื่อนที่ด้านซ้ายและขวาของกระจก และแกน Y และ V จะควบคุมแกนหมุนไฟฟ้าและแผ่นเลื่อนเพื่อเลื่อนขึ้นและลงตามคานแนวตั้งด้านหน้าและด้านหลัง, แกน Z และ W ควบคุมการเคลื่อนที่ไปข้างหน้าและข้างหลังของแกนไฟฟ้า
NSข้อดีของโครงสร้าง:
| ผมเทมส์ | ยูนิต | SKY2530.B |
| ขนาดเครื่อง | mm | |
| น้ำหนักเครื่อง | กิโลกรัม | |
| ขนาดการประมวลผลแก้วสูงสุด | mm | 2.5m×3m |
| ขนาดการประมวลผลแก้วขั้นต่ำ | mm | 500×300 |
| ความหนาของกระจก | mm | 4～19 |
| น้ำหนักแก้วสูงสุด | กิโลกรัม | 500 |
| ความเร็วสูงสุดของแกน X,Y(V),Z(W) | เมตร/นาที | 30,35,15 |
| กำลังแกนหมุน S1 | กิโลวัตต์ | 7.5+7.5 |
| ความเร็วในการหมุนสูงสุดของแกนหมุน | rpm | 10000 |
| เส้นผ่านศูนย์กลางลูกปืนด้านหน้าของเพลาหลัก | mm | 50 |
| ข้อมูลจำเพาะของตัวจับเครื่องมือ | BT30 | |
| นิตยสารเครื่องมือ | 7+7 | |
| เส้นผ่านศูนย์กลางสูงสุดของเครื่องมือ | mm | 70 |
| ความแม่นยำในการประมวลผลเชิงเส้น | มม./ม | ±0.15 |
| ความแม่นยำของระยะห่างระหว่างสองหลุม | มม./ม | ±0.15 |
| น้ำออกจากศูนย์เครื่องมือ | ใช่ | |
| เครื่องทำน้ำเย็นอุณหภูมิคงที่ | ใช่ | |
| พลังทั้งหมด | กิโลวัตต์ | 26 |
