รายละเอียดสินค้า:
|
| ชื่อแบรนด์: | LIJIANG | กระจกฉนวนหนา: | 5cm |
|---|---|---|---|
| ขนาด (L * W * H): | 23000mm*3000mm*3500mm | ขนาดแก้วสูงสุด: | 2500 * 5000 มม |
| ขนาด Min.glass: | 300 * 450 มม | ความหนาของกระจก: | 3-15mm |
| น้ำหนัก: | 5000kg | แรงดันไฟฟ้า: | 380V 50Hz |
| แรงดันไฟฟ้า: | 380V | พลังทั้งหมด: | 41KW |
| ความเร็วในการซัก: | 15m / นาที | แปรง: | 6 |

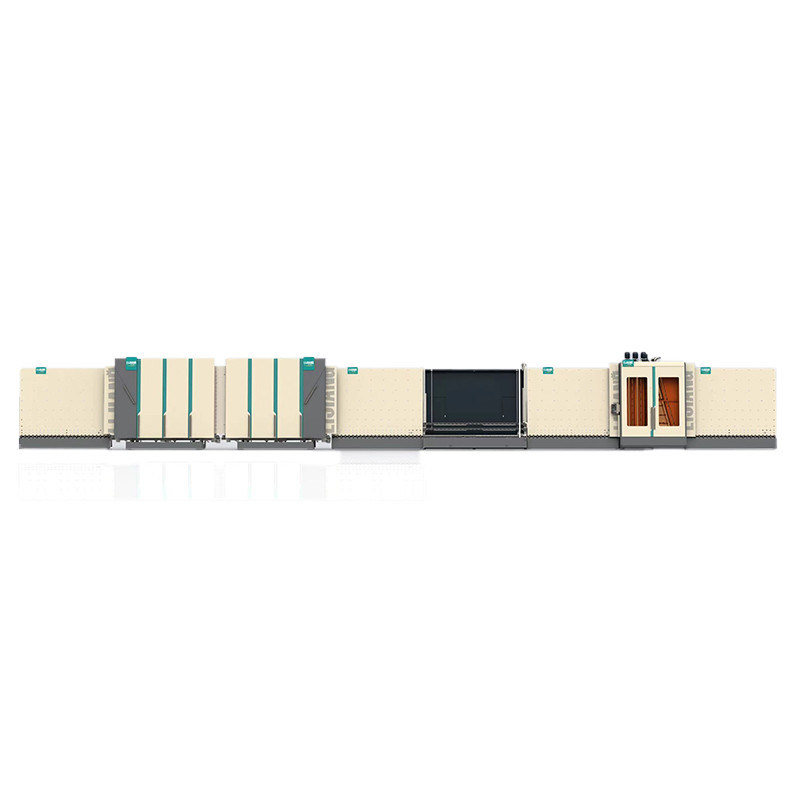

| แสงสูง: | สายการผลิตกระจกฉนวน 15 เมตร/นาที,เครื่องซักผ้ากระจกฉนวน 15 เมตร/นาที,เครื่องซักผ้ากระจกสำหรับ Window |
||
1, กำลังโหลดส่วน
เพื่อหลีกเลี่ยงกระจก low-e ใส่ด้านผกผันและทิ้งรอยล้อหรือรอยขีดข่วน low-e การเคลือบ เราใช้การตรวจสอบการเคลือบ - ฟิล์มโลหะเป็นสื่อกระแสไฟฟ้า (บริษัทอื่นใช้การตรวจจับโฟโตอิเล็กทริก ยากต่อการรับรู้สำหรับการเคลือบฟิล์มใสที่สูงขึ้น)
(ไนลอนและโพลียูรีเทน + เสาโลหะ

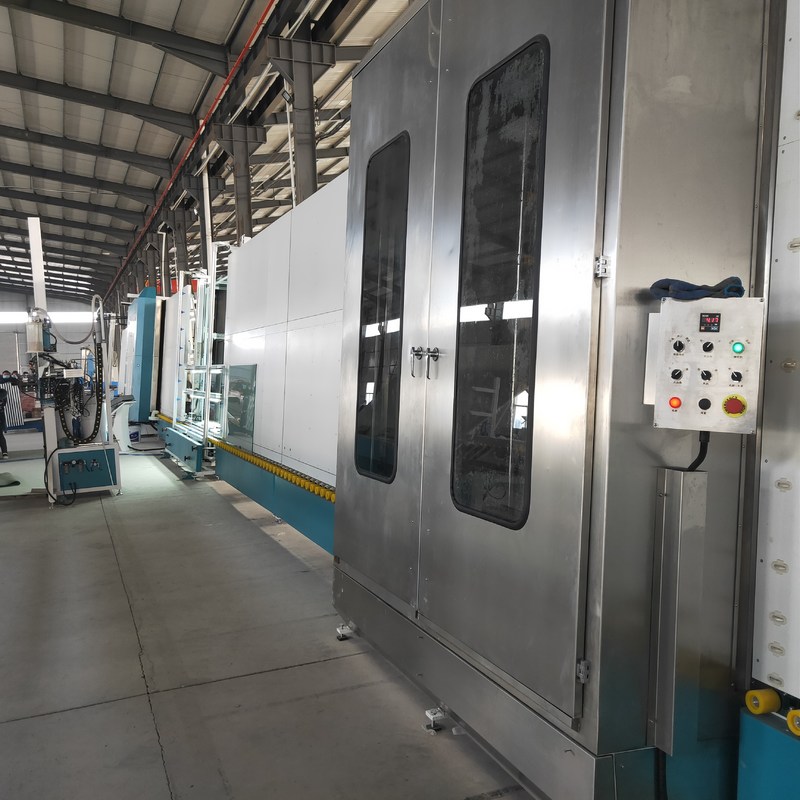

2, ซักและอบแห้ง part
* แปรงขนนุ่มสามคู่สามารถล้างกระจก Low-e และกระจกธรรมดาได้ เส้นผ่านศูนย์กลางน้อยกว่า 0.1 มม.
* วัสดุเป็นสแตนเลส
* มีดลมเป็นแบบลอย โดยให้ระยะห่างที่เหมาะสมและเหมาะสมระหว่างพื้นผิวกระจกกับมีดลม 3 มม. (เหมือนกับโครงสร้าง LISEC (หมายเหตุ: 3 มม. คือระยะการเป่าแห้งที่ดีที่สุด)
มีอุปกรณ์ข้อต่อสากลเมื่อเปลี่ยนความหนาของกระจกมีดลมสามารถเลื่อนไปข้างหน้าและข้างหลังเพื่อปรับระยะทางเพื่อให้ระยะห่างสัมพัทธ์ระหว่างมีดลมกับกระจกคงที่เพื่อหลีกเลี่ยงความเสียหายต่อ ฟิล์มกระจกเนื่องจากการเปลี่ยนแปลงของความหนาของกระจก
* ล้อบีบด้านหน้าและด้านหลังทั้งหมดเคลื่อนที่และลำเลียงอย่างแข็งขันไม่ว่ากระจกจะใหญ่/เล็ก/หนา/บาง (8 มม.) ก็รับประกันว่ากระจกจะผ่านไปอย่างราบรื่น (เหมือนกับ LISEC)
3, การตรวจจับส่วน
4, ส่วนการประกอบ
โครงสร้างยกลำแสงในตัว (คานคู่)สะดวกในการตรวจจับและเช็ดกระจก
5, NSเช่น การกรอก และกดส่วน
1, การวัดความหนา: กระบอกสูบขับไม้บรรทัดอิเล็กทรอนิกส์เพื่อวัดความหนาของกระจกและความกว้างของกรอบอลูมิเนียม เพื่อให้พารามิเตอร์สำหรับอัตราเงินเฟ้อและการกดเซอร์โว
2, การเคลื่อนย้ายลำแสงของสายพานแบบซิงโครนัส: ลำแสงสายพานซิงโครนัสจะเคลื่อนที่ตามความหนาของกระจกและความกว้างของกรอบอลูมิเนียมเพื่อให้แน่ใจว่ารูเงินเฟ้ออยู่ระหว่างกรอบอลูมิเนียมแก้วที่หนึ่งและที่สองเพื่อขยายช่องว่าง (ค่ามาจากแกนดัน DC และอิเล็กทรอนิกส์ ไม้บรรทัด)
3 ใส่ความเข้มข้นของก๊าซอาร์กอนลงในหน้าจอสัมผัสตามที่ลูกค้าต้องการ
4, ฟังก์ชั่นการแสดงผล: หน้าจอสัมผัสจะแสดงการประมวลผลการเติมก๊าซอาร์กอนทั้งหมด คุณจะรู้ชัดเจนว่าก๊าซอาร์กอนบรรจุอยู่ภายในมากแค่ไหน
E, เติมแก๊สจากด้านล่าง
(แบบเก่า)
ส่วนที่กดถูกแบ่งออกเป็น 4 ส่วน (ต่อ 800 มม.) เมื่อแก้วขนาดเล็ก (น้อยกว่า 800 มม.) ผ่านส่วนการกดและเติมแก๊สเพียงส่วนเดียวเท่านั้น
ถ้ามากกว่า 800 มม. แต่น้อยกว่า 1600 มม. มันจะทำงานสองส่วน ไม่จำเป็นต้องกดและเติมแก๊สทั้งหมดมันสามารถประหยัดแก้วอาร์กอน
NS, วิธีซีลด้านข้างกำลังติดตามการปิดผนึก(ใหม่ พิมพ์)
(ด้านเครื่องมีเซนเซอร์ออกซิเจนหนึ่งตัวพร้อมจุดตรวจจับ 7-8 จุด
NS NSdjustสามารถกดชิ้นส่วน
1, มีความเครียดหลังจากเชื่อมในโครงกด ดังนั้นปัญหารูปร่างไม่ปกติจึงหลีกเลี่ยงไม่ได้หลังจากใช้ไประยะหนึ่ง (เครื่องไม่สามารถกด DGU ได้อย่างถูกต้อง สม่ำเสมอ และแน่น)
สำหรับปัญหาที่หลีกเลี่ยงไม่ได้นี้ นี่คือวิธีแก้ปัญหาของเรา
2, การกดสกรูตะกั่ว
ชม สายพานลำเลียงรองรับอากาศ (ฟังก์ชั่นเสริม)
รับประกัน DGU ภายในสะอาดไม่มีรอยล้อ
หลังการซักและก่อนกดเป็นฐานรองลมทั้งหมด
I ส่วนประกอบไฟฟ้า
เราใช้ german simens/ japan yaskava
เครื่องดัดอลูมิเนียม Spacer
l กรอบตัวเว้นระยะ 1*1 ม. โค้งงอประมาณ 17 วินาที
ข้อผิดพลาดของมุมกรอบตัวเว้นระยะอยู่ภายใน 0.1 มม.
l สามารถดัดอลูมิเนียม spacer /technoform /Alupro /thermix/
l Spacer เชื่อมต่อและตัดโดยอัตโนมัติ
l เครื่องหยุดโดยอัตโนมัติเมื่อตัวเว้นวรรคหมด
l รองรับการดัดแบบต่อเนื่องหลีกเลี่ยงการเชื่อมต่อตัวเว้นวรรคโดยอัตโนมัติขณะดัดและตัด
l เชื่อมต่อ spacer -connector . โดยอัตโนมัติ
l ฟังก์ชั่นการควบคุมระยะไกล
l ฟังก์ชั่นอินพุต USB สามารถอ่านข้อมูล excel ได้โดยตรง
l อะไหล่ของเครื่องทั้งหมดมีรหัสประจำตัว สะดวกสำหรับบริการหลังการขาย
l ขั้วต่อสำหรับงานหนัก ความสะดวก และความปลอดภัยสำหรับการติดตั้งและการดีบัก
l วาล์วแม่เหล็กใช้ไต้หวัน Airtac
l ระบบควบคุม PLC ของ Siemens ของเยอรมัน
ล. ระบบควบคุมเซอร์โวญี่ปุ่นฟูจิ
l 12 หน่วยจัดเก็บ spacer (ตัวเลือก)
l Swisspacer/ Stainless Steel / Allmetal Stainless Steel /option)
(สแตนเลสและตัวเว้นวรรคขอบที่อบอุ่นไม่สามารถมีอยู่ได้ในครั้งเดียว)
ล. เจาะรูสำหรับเติมแก๊ส (ตัวเลือก)
l การพิมพ์อิงค์เจ็ท Spacer มีสีต่างๆสำหรับโลโก้ บริษัท หรือวันที่ผลิต (ตัวเลือก)
l การพิมพ์ด้วยแรงงาน (ตัวเลือก)
ล. เครื่องสแกนสแกนรหัสสองมิติ, บาร์โค้ด (ตัวเลือก)
l แยกล้อกดสำหรับเฟรมอาร์ค แม่นยำกว่าเครื่องมือดัด
โดยเฉพาะอย่างยิ่งสำหรับกรอบหกเหลี่ยมและแปดเหลี่ยม (อุปกรณ์เสริม )
l ERP (ทางเลือก)
หมายเหตุ : เครื่องดัดงอ
*สำหรับกรอบสี่เหลี่ยมมีสามขนาด (6A/9A/12A) ฟรี
ขนาดอื่นๆต้องจ่ายเพิ่ม 42$/ต่อขนาด
* สำหรับกรอบวงกลม หกเหลี่ยม และแปดเหลี่ยม 300$/ต่อขนาด
พารามิเตอร์ทางเทคนิคหลัก
| ขนาดดัดสูงสุด | 2000*2000mm |
| Min.ดัดขนาด | 250*200mm |
| ความกว้างของตัวเว้นวรรคอลูมิเนียม | 6-27A |
| รัศมีอาร์ค | 60 ° -150 ° |
| 6A-16A | |
| ข้อผิดพลาดของมิติ: | ≤±0.5mm |
| มุมผิดพลาด | ≤±1º |
| สเปเซอร์อะลูมิเนียม 1 ม.*1 ม. | 17s |
| การจ่ายอากาศ | ≥0.65MPa |
| พลังทั้งหมด | AC220/380V 50Hz 2.5KW |
| มิติ | 10500mm*2200mm*2600mm |
ส่วนประกอบหลักของเครื่องดัด Spacer
| ชื่อ | ยี่ห้อ |
| PLC | เยอรมัน SIEMENS |
| อุปกรณ์ไฟฟ้าแรงต่ำ | เยอรมัน SIEMENS |
| เซอร์โวมอเตอร์ | เยอรมัน SIEMENS |
| ไดรเวอร์เซอร์โว | เยอรมัน SIEMENS |
| รีเลย์ | ญี่ปุ่น ออมรอน |
| Triplet | ไต้หวัน AIRTAC |
| กระบอก | ไต้หวัน AIRTAC |
| หน้าจอสัมผัส | ไต้หวัน WEINVIEW |
| สวิตช์ไฟ | ไต้หวัน TEND |
| แนะนำ | ไต้หวัน TBI |
| โซลินอยด์วาล์ว | ไต้หวัน AIRTAC |
| เซนเซอร์ | เกาหลี AUTONICS |
หุ่นยนต์ปิดผนึก
² แอปพลิเคชัน
LJTJ2535/LJTJ2025 เป็นหุ่นยนต์ปิดผนึกกระจกฉนวนแนวตั้งอัตโนมัติรุ่นล่าสุดใช้สำหรับเคลือบกระจกสองชั้นโดยผสมส่วนประกอบ A และส่วนประกอบ B เข้าด้วยกันตามเปอร์เซ็นต์ที่กำหนดใช้กับกระจกสอง/สาม/รูปทรงและขั้น (อุปกรณ์เสริม) ที่มีประสิทธิภาพการทำงานที่มั่นคงและใช้งานง่าย
1, วางหัวเครื่องกลไว้ด้านหน้า
บรรลุการเชื่อมต่อที่แท้จริงกับสาย IG เมื่อทำกระจกขั้นบันได
2, ฟังก์ชั่นการจัดเก็บ
สามารถเก็บแว่นตาฉนวนได้สามชิ้นบนสายพานทั้งสามเส้น (น้อยกว่า 1.8 ม.) โดยต้องใช้เซอร์โวมอเตอร์และระบบควบคุมเพิ่มอีก 2 ชุด
3, แปดเซอร์โว
หุ่นยนต์ใช้เซอร์โว YASKAWA แปดตัว สี่ตัวควบคุมชิ้นส่วนเกียร์ ในอีกสี่เซอร์โว ควบคุมตัวดูด การยก การขับ และการเคลื่อนที่ไปข้างหน้าและข้างหลังและหมุน
ระบบกาวเดี่ยว
ติดตั้งส่วนประกอบ A เดียวและส่วนประกอบ B เดียว
NSouble ระบบกาว(ตัวเลือก )
ติดตั้งส่วนประกอบ A สองชุดและส่วนประกอบ B สองชุด ซึ่งสามารถใช้กับวัสดุเคลือบหลุมร่องฟันได้ 2 ชนิด เช่น ยางซิลิโคน ยางโพลีซัลไฟด์ และกาวซิลิโคนโครงสร้าง
ดับเบิ้ล/ทริปเปิ้ล รูปร่าง / กระจกขั้นบันได การทำงาน (ไม่จำเป็น)
ด้วยการพัฒนาเทคโนโลยีการปรับปรุง หุ่นยนต์ปิดผนึกสามารถเคลือบแว่นตาแปดรูปตามตลาดแก้ว (แต่เป็นฟังก์ชันเสริม ก่อนสั่งซื้อฟังก์ชันนี้ควรยืนยันผู้ผลิต)
วาล์วสัดส่วนไฟฟ้า: ยางหัวฉีดพอดีกับช่องว่างกระจกที่สมบูรณ์แบบและมั่นคงมากขึ้น
ปั๊มเอ &ปั๊ม B
ใช้ไต้หวัน-แอร์แทค
ขอบกระจกและมุม เต็มไม่มีฟองอากาศ ผิวเรียบ ไม่ต้องปาดมุม
สายพานส่งกำลังแบบซิงโครนัส
เพื่อให้การเคลื่อนตัวของกระจกเป็นไปอย่างราบรื่นด้วยการวางตำแหน่งที่แม่นยำ
สวิตช์วาล์วไฟฟ้าและลมอัด: ตรวจสอบให้แน่ใจว่าสวิตช์ไฟฟ้าอัตโนมัติ เสถียร และเคลือบสม่ำเสมอ
