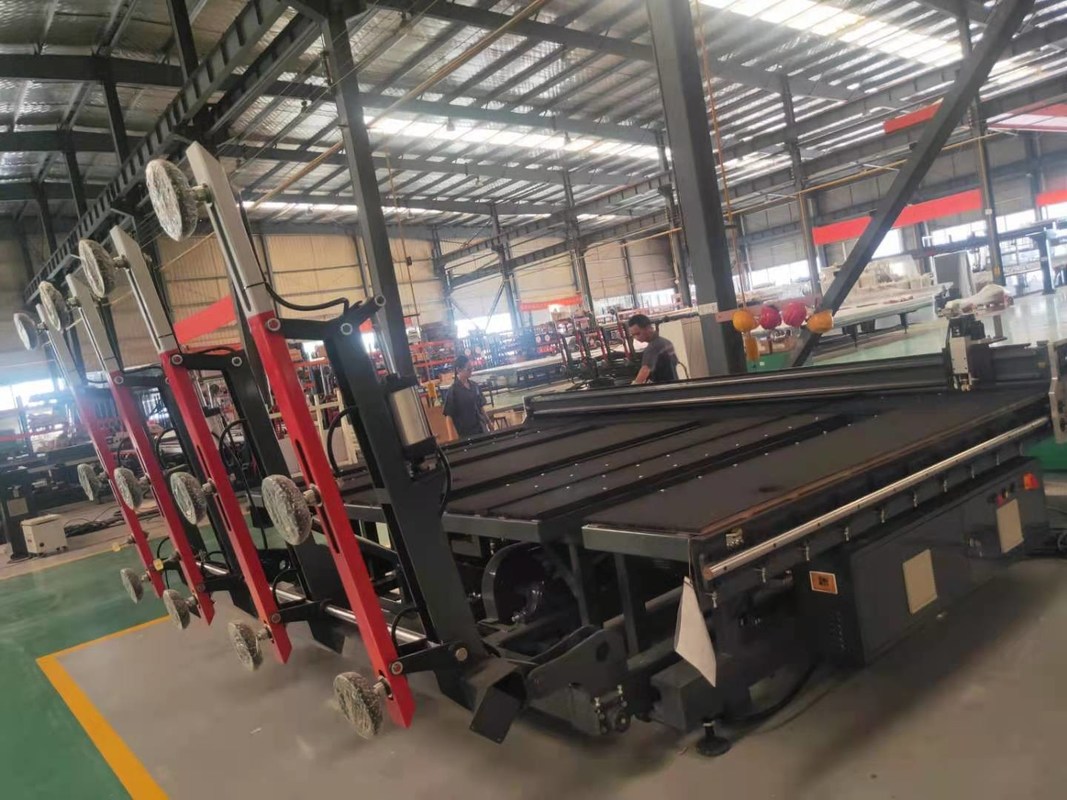

เครื่องตัดกระจกอัตโนมัติหนา 2-25 มม. สำหรับฉนวนแก้วสองชั้น

การประยุกต์ใช้ผลิตภัณฑ์

กระจกอาคาร, กระจกรถยนต์, กระจกงานฝีมือ, กระจกกลม, กระจกตกแต่ง, กระจก Ambry, กระจกเคลือบ, แก้วเครื่องใช้ไฟฟ้า, กระจกห้องน้ำ, กระจกหัตถกรรม, กระจกแสงอาทิตย์, เครื่องครัวและเครื่องใช้ในครัว, กระจกสะกด ฯลฯ

แนะนำการผลิต

รอยขนาดเล็กไม่เพียง แต่เหมาะสำหรับโรงงานเท่านั้น แต่ยังเหมาะสำหรับการจัดเก็บการตัดเชิงเส้นและการตัดขึ้นรูปในเครื่องเดียวการสั่งงานด้วยรีโมทคอนโทรลเครื่องหนึ่งชุดพร้อมฟังก์ชั่นของเครื่อง 3 เครื่องสามารถเปลี่ยนสายตัดกระจกอัตโนมัติราคาแพงลดการใช้ ของอุปกรณ์ต้นทุนที่ครอบคลุมเป็นทางเลือกที่ดีที่สุดสำหรับองค์กรแปรรูปแก้ว

คุณสมบัติหลัก

1) 2520L ตั้งค่าการอัปโหลดแผ่นกระจกโดยอัตโนมัติตัดโดยอัตโนมัติทำลายชิ้นส่วนโดยอัตโนมัติลอยเป็นชิ้นเดียวและมีอิสระในการเดินผ่านคำสั่งรีโมทคอนโทรลในพื้นที่โรงงาน

2) ใช้ซอฟต์แวร์เพิ่มประสิทธิภาพการนำเข้าช่วยลดการสูญเสียกระจก!.

3) ด้วยการแก้ไขอัตโนมัติเพื่อความแม่นยำในการตัด

4) การตัดรูปทรงพิเศษ: สามารถใช้อุปกรณ์เพื่อตัดเส้นตรงเฉือนหรือเส้นตรงใด ๆ โดยอัตโนมัติด้วยความแม่นยำสูง

5) อินเทอร์เฟซการทำงานภาษาอังกฤษ (จีน): บทสนทนาแบบมนุษย์ใช้เมนูภาษาอังกฤษ (จีน) แบบเต็ม

โต๊ะตัดกระจกสำหรับงานตัดกระจก

ส่วนใหญ่ประกอบด้วยสี่ส่วน: กลไกเฟรมกลไกการแยกระบบควบคุมนิวเมติกและระบบควบคุมไฟฟ้า* ขนาดแผ่น: ขนาดต่ำสุด: 1500 * 1200 มม. (โหลดด้านเดียว) * ขนาดโหลดสูงสุด: 2600 x 2000 มม. * ความหนาของแผ่นกระจก: 3 ~ 19 มม. * ความลึกในการดูดซับการทำงาน: 700 มม. * ความเร็วในการเดินแกน X: 5-25 ม. / นาที (ปรับได้) * ความเร็วในการเดินของแกน Y: 8-12 ม. / นาที (ปรับได้) * ความเร็วในการลำเลียง: 5-25 ม. / นาที (ปรับได้) * จำนวนแขนพลิก: 8 แขน (โหลดสองด้าน) * จำนวนแขนเดี่ยว เครื่องดูด: สาม * ประเภทการโหลด: โหลดสองด้าน * รอบการทำงาน: 45S (15S สำหรับแต่ละตำแหน่งเพิ่มเติม) * แหล่งจ่ายไฟในการติดตั้ง: AC380V / 50HZ (สถานการณ์พิเศษสามารถปรับเปลี่ยนได้ตามความต้องการของลูกค้า) * กำลังไฟทั้งหมดในการติดตั้ง: 5-10 กิโลวัตต์ * อากาศอัด: 0.6-0.8 Mpa;* สูญญากาศ: -50-99 Kpa (ปรับได้ตามความหนาของแก้ว) * ความสูงของโต๊ะทำงาน: 900 + 20 มม. * ขนาดเครื่อง: 4650 x 2980 x 900 มม.

เครื่องตัดกระจก CNC อัตโนมัติ

หลักการทำงานของมันคือการลำเลียงกระจกที่ตัดโดยสายพานไปยังโต๊ะทำงานป้อนตำแหน่งของกระจกโดยอัตโนมัติผ่านระบบสแกนด้วยตาแมวจากนั้นหัวตัดที่มีวงล้อเพชรบนที่จับใบมีดจะเคลื่อนไปตามทิศทาง X และ Y ตามลำดับโดยการควบคุมโปรแกรม cutc แผ่นงานตัวควบคุมการเคลื่อนไหว CNC ใช้ในส่วนควบคุมของเครื่องและใช้มอเตอร์เซอร์โว AC ขั้นสูงในส่วนของไดรฟ์* ขนาดสูงสุด: 2600 * 2000 มม. * ความหนา: 3 ～ 19 มม. * ความแม่นยำในการตัด: ± 15 * ความแม่นยำในการตัดกระจกรูปทรงพิเศษ: ± 20 * ความเร็วในการตัด: 0-200 ม. / นาที * ความเร็วในการลำเลียง: 0-25 ม. / นาที * เครื่องจักร ขนาด: 9600X2800X900 ± 20 มม. * ความสูงของโต๊ะทำงาน: 900 มม. ± 20 มม. * น้ำหนัก: 2600 กก. * กำลังอุปกรณ์ทั้งหมด: 5-8 กิโลวัตต์

โต๊ะโหลดกระจกอัตโนมัติ

ส่วนใหญ่จะใช้สำหรับการโหลดแก้วอัตโนมัติหลังจากวางแก้วในตำแหน่งที่กำหนดและให้สัญญาณการโหลดแขนใหญ่จะหมุนขึ้นประมาณ 95 องศาผ่านกลไกการพลิกคว่ำและเครื่องทั้งหมดจะเริ่มเดินหน้าต่อเมื่ออุปกรณ์เหนี่ยวนำที่แขนเล็กสัมผัสกับกระจกเครื่องทั้งหมดจะหยุดเดินและแก้วจะถูกดูดโดยถ้วยดูดผ่านระบบสูญญากาศบนกระจกมอเตอร์ยกแขนขนาดเล็กจะยกแก้วขึ้นและถอยหลังประมาณ 80 มม.มอเตอร์เดินถอยและแขนใหญ่ล้มลงเมื่อวางแขนได้ถ้วยดูดใต้แก้วก็เริ่มเป่าเมื่อแขนเล็กหล่นลงกระจกก็ตกลงบนล้อลำเลียงสุดท้ายแก้วจะถูกลำเลียงไปยังโต๊ะตัดโดยล้อลำเลียง* แท่งทำลาย: 1 + 1 ชนิด * ขนาดโต๊ะ: 9600x2800x900mm * ความหนาของแก้ว: 3-19mm * กำลังไฟ: 4kw * ความสูงของโต๊ะ: 900 + 20mm
