โต๊ะตัดกระจกอัตโนมัติสำหรับกระบวนการผลิตกระจก

1. ภาพรวมของโต๊ะตัดกระจก

หลักการทำงานของโต๊ะตัดกระจกคือการลำเลียงกระจกที่ตัดโดยสายพานลำเลียงไปยังโต๊ะทำงาน ป้อนตำแหน่งของกระจกโดยอัตโนมัติผ่านระบบสแกนด้วยตาแมว จากนั้นหัวตัดที่มีล้อเพชรบนที่จับใบมีดจะเคลื่อนที่ไปตามทิศทาง X และ Y ตามลำดับโดยการควบคุมโปรแกรม ,ตัดแผ่น.ใช้มอเตอร์เซอร์โว AC ขั้นสูงในส่วนไดรฟ์ ส่วนควบคุมการเคลื่อนไหว CNC ใช้ในส่วนควบคุมของเครื่อง

2.โต๊ะตัดกระจกองค์ประกอบ:

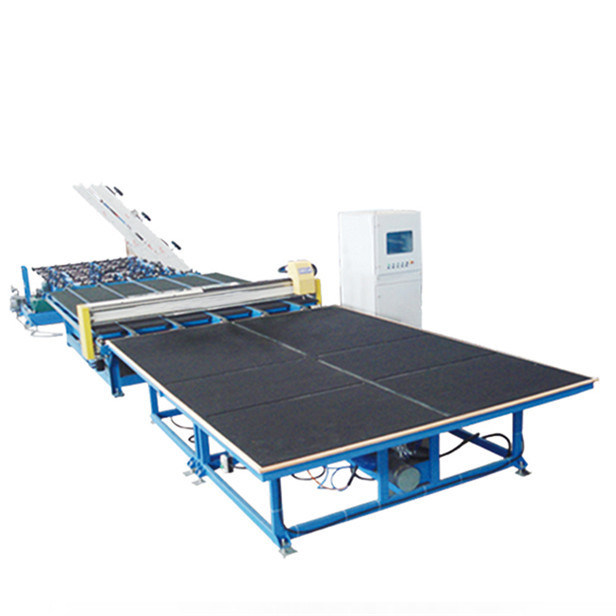

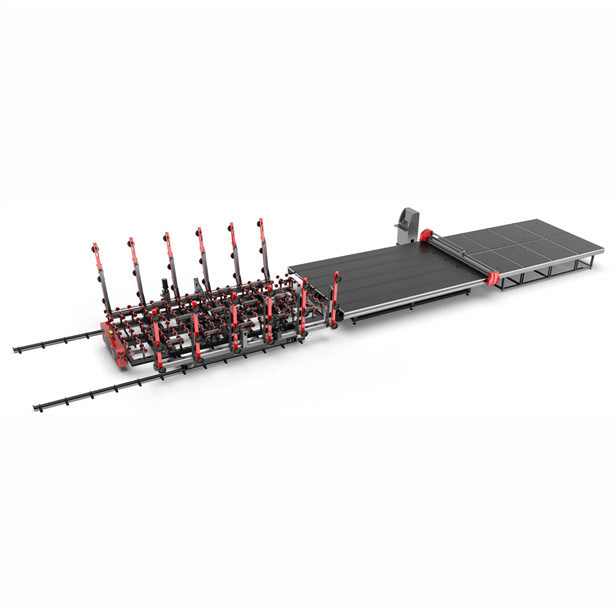

โต๊ะตัดกระจกอัตโนมัติ: ประกอบด้วยกลไกแชสซี กลไกลำแสง กลไกโต๊ะทำงาน กลไกมีดตัด กลไกการลำเลียง กลไกกำหนดตำแหน่งการสแกนด้วยตาแมว และระบบควบคุมไฟฟ้า

3. คุณสมบัติของเครื่องตัดกระจก

1, คู่มือเชิงเส้นเงียบความเร็วสูงถูกนำมาใช้สำหรับรางนำทางซึ่งมีความแม่นยำในการตัดสูงและเสียงรบกวนต่ำ

2,โดยการวิเคราะห์ซอฟต์แวร์โครงสร้างระดับมืออาชีพ อุปกรณ์ช่วยให้มั่นใจเสถียรภาพสมดุลไดนามิกความแข็งแรงทางกลเพื่อให้ได้คู่ที่สมบูรณ์แบบที่สุดและช่วยให้มั่นใจว่าโครงสร้างของตารางไม่ผิดรูป
3, เซอร์โวมอเตอร์ Ankawa ขั้นสูงของญี่ปุ่นใช้ในส่วนขับเคลื่อน ซึ่งทำให้อุปกรณ์มีความน่าเชื่อถือ ข้อผิดพลาดมีขนาดเล็ก และมีประสิทธิภาพ
4 วัสดุตัวถังเป็นรอยและเกิดขึ้นจากเหล็กสะพานมาตราฐานที่มีแมงกานีสแห่งชาติ (Q345A) หลังจากการรักษาอายุคุณสมบัติทางกลที่ครอบคลุม ความเป็นพลาสติก และคุณสมบัติการเชื่อมของเหล็กชนิดนี้ถือว่าดีเฟรมได้รับการประมวลผลโดยรวม ความเสถียรและความแม่นยำของอุปกรณ์ได้รับการปรับปรุงอย่างมากโดยแบ่งเบาบรรเทาการรักษาอายุเพื่อให้มั่นใจในความเสถียรของผลิตภัณฑ์หลังจากผ่านกระบวนการกำจัดสนิมแบบพิเศษแล้ว คราบสนิมบนพื้นผิวและชั้นออกไซด์จะถูกลบออกเคลือบชั้นบนด้วยสีรองพื้นอีพ็อกซี่คุณภาพสูงและเคลือบด้านบนด้วยสีรถยนต์คุณภาพสูง
5, การจัดเรียงที่เหมาะสมของสายเคเบิลและท่อก๊าซและการปิดผนึกที่สมบูรณ์
6 อุปกรณ์มีฟังก์ชั่นรีเซ็ตคีย์หนึ่งปุ่มสามารถดำเนินการเตรียมการทั้งหมดให้เสร็จสิ้นก่อนที่จะเริ่มโดยอัตโนมัติโดยคลิกที่หน้าจอสัมผัสซึ่งช่วยปรับปรุงประสิทธิภาพการทำงานอย่างมาก
7 โซลินอยด์วาล์วตามสัดส่วนของญี่ปุ่น SMC ใช้สำหรับตัดข้าวความดันจะถูกปรับโดยอัตโนมัติตามความหนาของกระจกหัวคัตเตอร์หมุนได้ 360 องศา และหัวกัดบัฟเฟอร์บนและล่าง (สามารถตัดเส้นตรงและกระจกรูปทรงพิเศษทุกชนิดได้อย่างแม่นยำ)
8, ไดรฟ์ความเร็วสูงแบบมอเตอร์คู่ (เซอร์โว Yaskawa แรงเฉื่อยขนาดใหญ่) ช่วยให้มั่นใจได้ถึงความเร็วตัดและความคล่องแคล่ว
9, อุปกรณ์ลำเลียง, อุปกรณ์เกียร์อัตโนมัติแบบซิงโครนัส, สะดวกสำหรับเกียร์บนและล่างของกระจก, การควบคุมความเร็วในการแปลงความถี่, มีเสถียรภาพและง่ายต่อการปรับความเร็วในการส่ง
10, ฟังก์ชั่นการชดเชย, การชดเชยความเยื้องศูนย์กลางของเครื่องมือ, การชดเชยการกวาดล้าง, การชดเชยระยะห่าง

11 หัวมีดมีฟังก์ชั่นป้องกันมีดหากหัวมีดตกนอกกระจกหรือช่องว่างของกระจก โปรแกรมจะหยุดทำงานโดยอัตโนมัติ ช่วยป้องกันความเสียหายต่อชิ้นส่วนและกระจกได้อย่างมีประสิทธิภาพ
12, อุปกรณ์กำหนดตำแหน่ง, ระบบกำหนดตำแหน่งการสแกนด้วยตาแมว

4.พารามิเตอร์ทางเทคนิค

5.การกำหนดค่าอุปกรณ์

1. ,NSK แบริ่งหลัก: NSK;
2. ,แนวทาง: FUJUN;
3. ,แร็ค/เกียร์: RUIAN;
4. ,ตาราง: สักหลาดอุตสาหกรรมนำเข้า;
5. ,มีด/ด้ามมีด: Bowler, Germany;
6. ,โต๊ะกระดาน: กันน้ำกระดานความหนาแน่นสูง;

6. ส่วนซอฟต์แวร์

1) ส่วนต่อประสานระหว่างคนกับเครื่องจักรนั้นเรียบง่ายและกว้างขวาง การปรับพารามิเตอร์นั้นง่าย พารามิเตอร์ที่ผู้ปฏิบัติงานจำเป็นต้องแก้ไขนั้นน้อยลง เรียบง่ายและใช้งานง่าย และข้อกำหนดสำหรับผู้ปฏิบัติงานต่ำ

2) ความเร็วในการทำงานที่รวดเร็ว, การวิ่งที่ราบรื่น, ความแม่นยำในการควบคุมสูง, โครงสร้างตัวควบคุมแบบแยกส่วน;

3) โหมดการตัดท่อ โหมดการตัดตำแหน่งโฟโตอิเล็กทริก และโหมดการตัดโดยตรง ตั้งค่าได้อย่างอิสระผ่านตัวเลือกต่างๆสามารถเปลี่ยนโหมดการตัดอัตโนมัติและโหมดการทำงานของลมได้ตลอดเวลาระหว่างการประมวลผล

4) การติดตามและแสดงเส้นทางการประมวลผลแบบเรียลไทม์ การบันทึกพิกัดการเคลื่อนไหว สถานะแกน สถานะ I/0 การบันทึกอัตโนมัติของการวินิจฉัยข้อผิดพลาดและการเตือน

5) การเขียนโปรแกรมการซ้อนไลบรารีกราฟิก เลือกรูปพิเศษจากไลบรารี ตั้งค่าพารามิเตอร์ที่เกี่ยวข้อง ปริมาณการประมวลผล การซ้อนอัตโนมัติ สร้างวิถีการประมวลผล

6) รับเอกสารการประมวลผลที่หลากหลาย Super Package Software ไฟล์ AUTOCAD DXF ระบบมีซอฟต์แวร์แก้ไขกราฟิกของตัวเอง (เหมือนกับวิธีการแก้ไขของ Paul)

7) การเขียนโปรแกรมการซ้อนไลบรารีกราฟิก การเลือกรูปร่างที่ผิดปกติจากไลบรารี การตั้งค่าพารามิเตอร์ที่เกี่ยวข้อง ปริมาณการประมวลผล การซ้อนอัตโนมัติ การสร้างวิถีการประมวลผล

8) การจัดเก็บสต็อคแรงดันแก้วให้สมบูรณ์ เมื่อป้อนและบันทึกแรงดันการตัดของความหนาตามข้อกำหนดแต่ละข้อแล้ว ก็สามารถเรียกใช้งานได้โดยตรง

9) ฟังก์ชั่นการกำหนดตำแหน่งด้วยตาแมว ตามตำแหน่งจริงและมุมโก่งตัว ปรับการตัดโดยอัตโนมัติ
10) ฟังก์ชันการเรียงลำดับของไฟล์คลาส DXF รวมถึงจุดที่ใกล้ที่สุด จุดเริ่มต้น หรือตามสีกราฟิกตามเข็มนาฬิกา การเรียงลำดับทวนเข็มนาฬิกา และตัวเลือกอื่นๆอิสระในการสลับระหว่างการตัดแบบเฟสเดียวและการตัดแบบสองทิศทาง

11) การป้องกันทุกประเภท: รวมถึงขีดจำกัดแบบอ่อนและแบบแข็ง ขีดจำกัดแรงดันของเครื่องตัด การควบคุมการหยุดฉุกเฉินจากภายนอก และอื่นๆ

12) ฟังก์ชั่นการชดเชย: การชดเชยความเยื้องศูนย์กลางของเครื่องมือ, การชดเชยการกวาดล้าง, การชดเชยระยะห่าง;
