รายละเอียดสินค้า:
|
ชื่อ: | เครื่องตัดกระจก | ขนาด (L * W * H): | 5000 มม. * 2000 มม. ** 850 มม |
---|---|---|---|
อำนาจ: | 3kW | น้ำหนัก: | 250kg |
พลังงานทั้งหมด: | 380V 50Hz | การประกัน: | 1 ปี |
ความเร็วในการลำเลียง: | 0-25m / นาที | สี: | โอกาสของลูกค้า |
แสงสูง: | PLC Controller โต๊ะตัดกระจกอัตโนมัติ,โต๊ะตัดกระจกอัตโนมัติ 210 ม. / นาที,เครื่องตัดกระจกบนโต๊ะ 210 ม. / นาที |

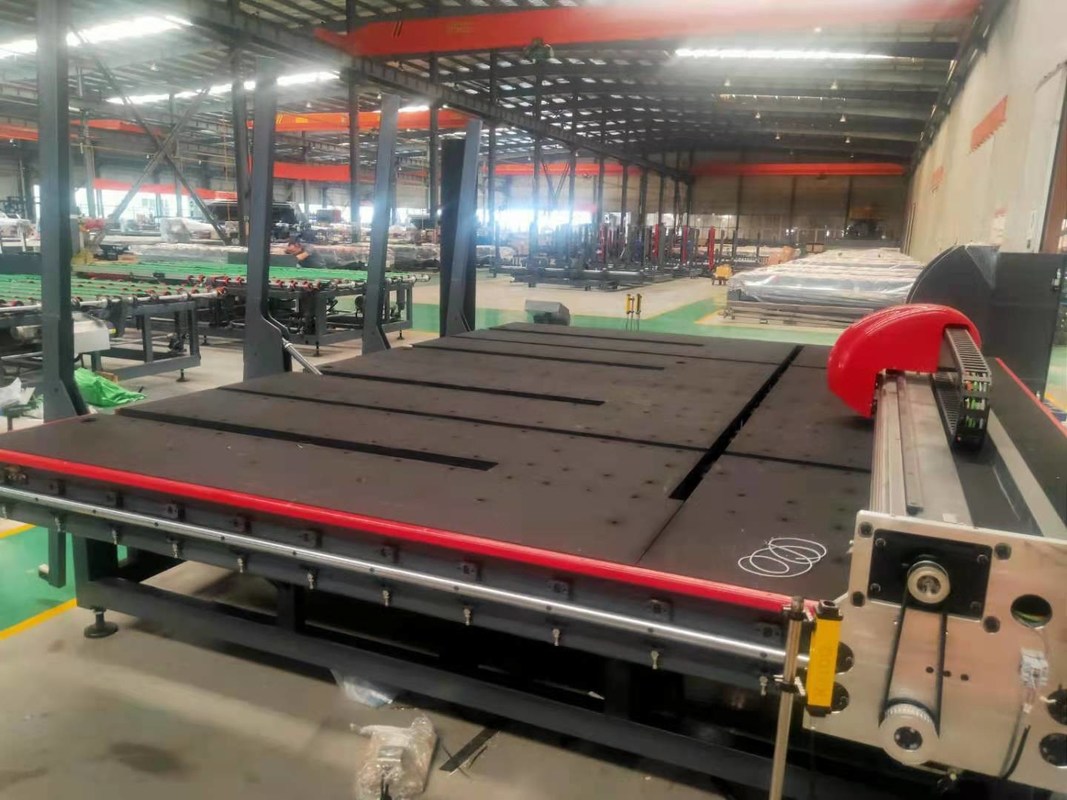

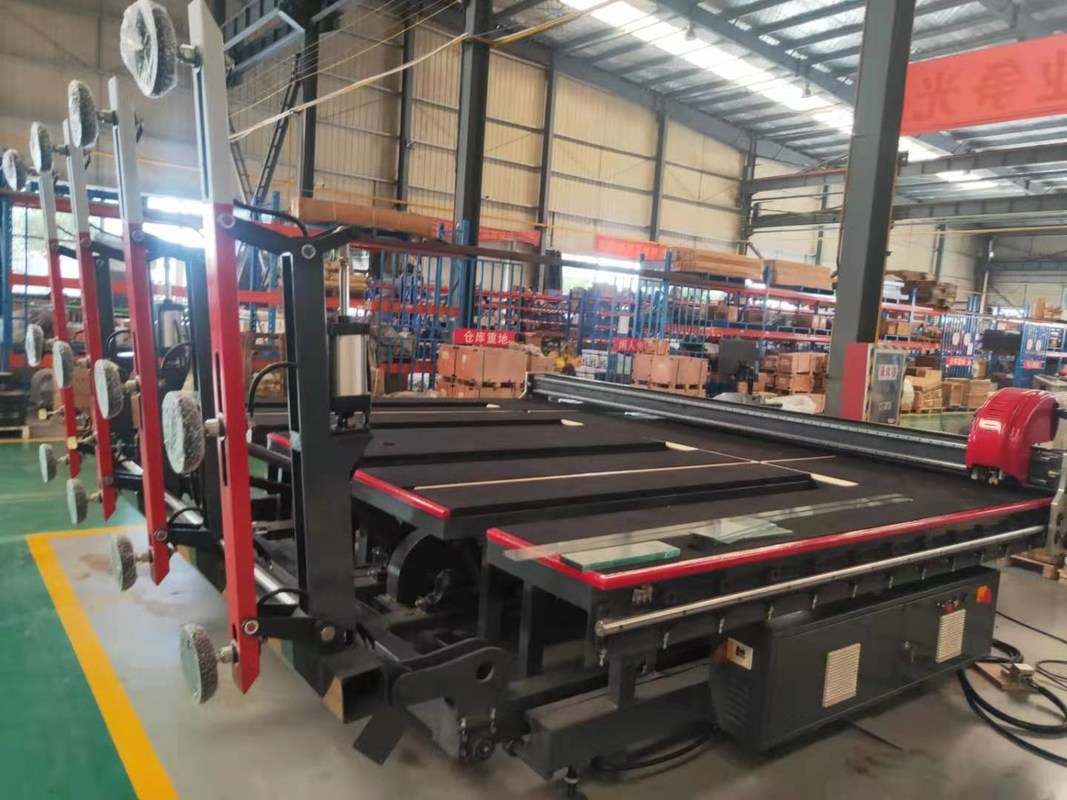

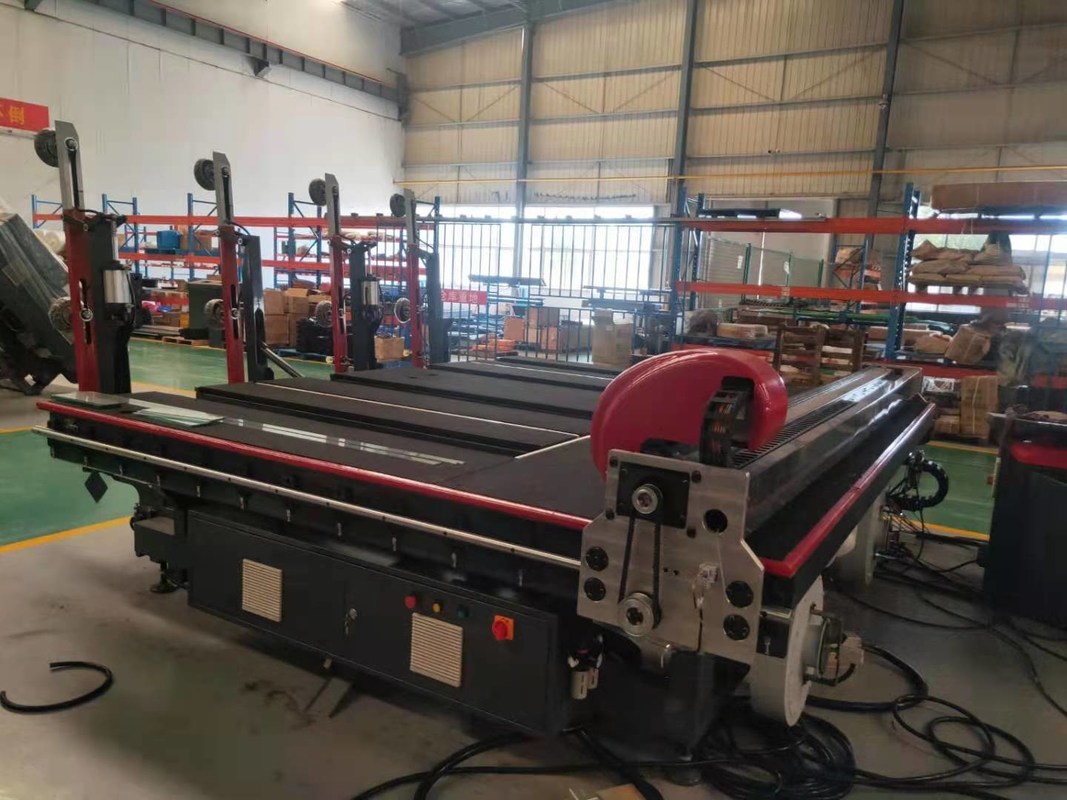

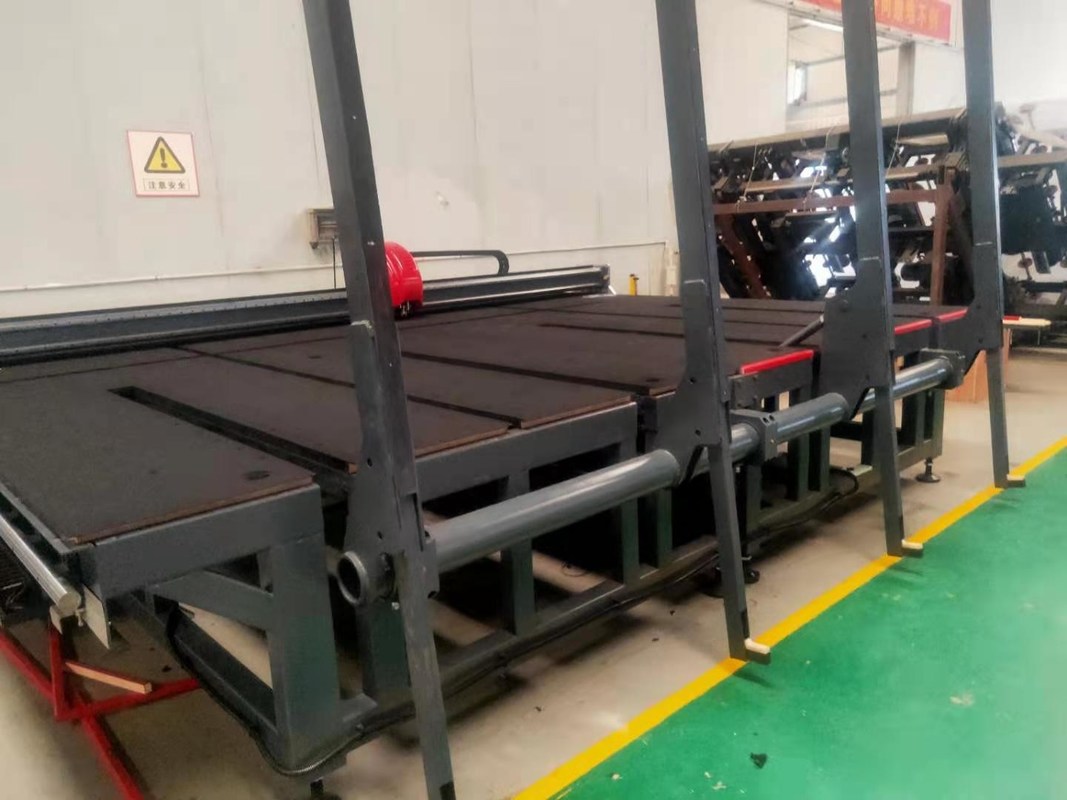

เครื่องตัดกระจก CNC / โต๊ะตัดกระจกสำหรับการผลิตหน้าต่างลดราคา
แนะนำสั้น ๆ ของสายตัดกระจกอัตโนมัติ
แผนผังโดยรวมของโครงการ: สายตัดกระจกอัตโนมัติ CNC ประกอบด้วยโต๊ะโหลดอัตโนมัติโต๊ะตัดอัตโนมัติและโต๊ะทำลายแบบลอยด้วยอากาศเส้นตัดกระจกอัตโนมัติส่วนใหญ่จะใช้ในการแปรรูปกระจกแบนซึ่งสามารถโหลดแผ่นได้อย่างรวดเร็วและแม่นยำตัดเส้นตรงกระจกรูปทรงพิเศษและแผ่นทำลายเชิงกลที่ลอยด้วยอากาศการไหลของงานมีดังนี้: ตารางการโหลดใช้เครื่องจักรกล การหมุนเวียนผ่านถ้วยดูดสูญญากาศนำแผ่นกระจกจากชั้นวางลงไปที่โต๊ะโหลดกระจกถูกลำเลียงไปยังโต๊ะตัดผ่านลูกกลิ้งบนโต๊ะโหลดและสายพานลำเลียงบนโต๊ะตัดที่ยึดใบมีดบนคานตัดของเครื่องตัดจะขับเคลื่อนเครื่องตัดให้เคลื่อนที่ด้วยความเร็วสูงในทิศทาง X และทิศทาง Y โดย เซอร์โวมอเตอร์ใช้การหมุนมอเตอร์แกน Z เพื่อควบคุมวิถีสัมผัสของเครื่องมือในขณะเดียวกันแรงกดของหัวกัดและความลึกของหัวกัดจะถูกควบคุมโดยปริมาณอะนาล็อกและแกนทั้งสี่จะทำงานพร้อมกันเพื่อตัดเมื่อการตัดเสร็จสิ้นแผ่นกระจกจะถูกส่งไปยังโต๊ะทำลายที่ลอยด้วยอากาศเพื่อเจาะทะลุเบาะลมที่เกิดจากสายพานลำเลียงและโต๊ะทำลาย
การกำหนดค่าทางกล:
โซ่สเตอร์พลิก: เสริมแรงต้านทานการสึกหรอที่มีความแม่นยำสูง;
ลูกกลิ้งลำเลียง: วัสดุ PU;
ถ้วยดูดสูญญากาศ: วัสดุยางไนทริล (โครงสร้างดูดซับสองชั้น);
ตัวลดการพลิก: Bangfeili / zhongyan
ตัวลด X & Y aixs: Bangfeili / zhongyan
ตัวลดการลำเลียง: Bangfeili / zhongyan
ตัวลดแรงดูด: Sankai / zhongyan
ปั๊มสุญญากาศ: Jiuxin
การกำหนดค่าเครื่องใช้ไฟฟ้า:
1. ตัวควบคุม PLC: เดลต้า;
2. ตัวแปลงความถี่: เดลต้า;
3. หน้าจอสัมผัส: เดลต้า;
4. สวิตช์คอนแทค: ชไนเดอร์;
5. เบรกเกอร์: Chint;
6. การเปลี่ยนแหล่งจ่ายไฟ: เดลต้า;
7. ควบคุมหม้อแปลง: Chint;
8. วาล์วแม่เหล็กไฟฟ้าหลัก: Airtac;
9. สวิตช์ตาแมว: Guangchuan / puruide / aotongmike;
10. สวิตช์ความใกล้เคียง: Guangchuan / puruide / aotongmike
