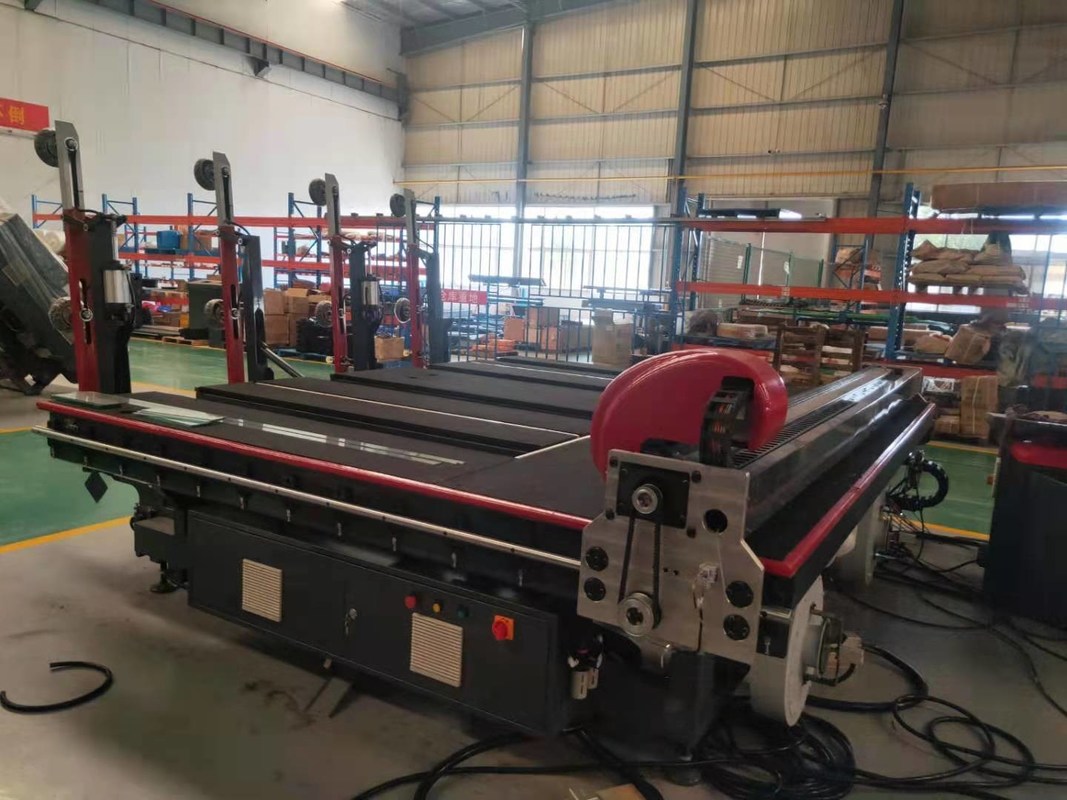

เครื่องตัดกระจก CNC อุตสาหกรรม 10Kw รีโมทคอนโทรลสำหรับการแปรรูปกระจกลามิเนต

ขายโต๊ะตัดกระจกอัตโนมัติหรือ CNC อุตสาหกรรม / เครื่องตัดกระจก

ฟังก์ชัน

สามารถนำไปใช้กับพื้นที่ต่อไปนี้: กระจกสถาปัตยกรรม, กระจกรถยนต์, กระจกเฟอร์นิเจอร์, แก้วงานฝีมือ, กระจกตกแต่ง, กระจกตู้, แก้วกลวง

กระจกประกบ.

1. โหลดกระจกอัตโนมัติ

2. การตัดกระจกอัตโนมัติ: การตัดกระจกรูปทรงต่างๆการตัดกระจกแบบประกบการตัดกระจกที่ผิดปกติการติดฉลากอัตโนมัติ

3. กระจกโฟลตแตก

4. เดินฟรี

5. การควบคุมระยะไกล

6. ติดฉลากแก้วโดยอัตโนมัติ (หากคุณต้องการเพิ่มฟังก์ชันนี้)

7. ซอฟต์แวร์สะกดคำ (หากคุณต้องการเพิ่มฟังก์ชันนี้)

8. ฟังก์ชั่นการลำเลียงอัตโนมัติหลังการตัดกระจก (หากคุณต้องการเพิ่มฟังก์ชันนี้)

9. หากต้องการเพิ่มการผลิตคุณสามารถเพิ่มโต๊ะตัดกระจกได้

แนะนำฟังก์ชั่นเครื่อง

คำอธิบาย

1. นำเข้ามอเตอร์ / เกียร์ / ล้อคัตเตอร์เพื่อให้มั่นใจถึงประสิทธิภาพการทำงานที่มั่นคงของเครื่องความแม่นยำสูงและอายุการใช้งานที่ยาวนานและมีดติดตั้งอุปกรณ์ป้องกันเพื่อป้องกันการชน

2. อุปกรณ์ลอยตัว: โต๊ะตัดที่มีปากใบมากกว่า 100 ใบด้วยปั๊มลมภายในและอุปกรณ์กรองอากาศเพื่อให้แน่ใจว่ามีการตัดที่มั่นคงและมีประสิทธิภาพลดอัตราความล้มเหลว

3. โต๊ะกันน้ำโดยใช้เทคโนโลยีที่จดสิทธิบัตร: จะไม่มีฟองอากาศเสียรูปทรงและปัญหาอื่น ๆ

4. ตัวดูดกระจก: ใช้ซิลิก้าเจลที่มีความแข็งแรงสูงอุณหภูมิ -30 องศา - 200 องศามีความทนทานทนต่อการฉีกขาดไม่แก่ง่าย

5. ซอฟต์แวร์อัจฉริยะ: การสแกนอัตโนมัติการเรียงพิมพ์อัตโนมัติการเพิ่มประสิทธิภาพอัตโนมัติสามารถเพิ่มซอฟต์แวร์กระจกที่ต่อกันได้

6. ฟังก์ชั่นเติมน้ำมันอัตโนมัติและฟังก์ชั่นปรับแรงดันคงที่อัตโนมัติ

7. เพิ่มอุปกรณ์ตรวจจับและเตือนภัยเครื่องอัตโนมัติเพื่อให้คุณสามารถดูได้อย่างง่ายดายว่าเครื่องล้มเหลวสิ่งนี้สะดวกกว่าสำหรับลูกค้าต่างชาติในการติดต่อผู้ผลิตเพื่อแก้ปัญหา

8. เพิ่มอุปกรณ์เสถียรภาพในการทำงานของเครื่องเพื่อหลีกเลี่ยงการสั่นที่เกิดจากการทำงานของเครื่องและปรับปรุงความแม่นยำในการตัดของเครื่อง

9. ความเร็วจะดีขึ้นอย่างมากสามารถเข้าถึง 210 เมตรต่อนาที

พารามิเตอร์

ขนาด: 3.1X4.5X1.7M

น้ำหนัก: 2800KG

ขนาดการประมวลผลสูงสุด: 3.66X2.44M

เวลาบรรจุแก้ว: 20 S

แขนโหลดแก้ว: 3

ตัวดูดกระจก: 12

ความลึกของการบรรจุแก้ว: 0-700 มม

ความหนาของการแปรรูปแก้ว: 3-19 มม

ความเร็วในการตัดกระจก: 0-210m / นาที

กำลังติดตั้ง: 10kw

กำลังทำงาน: 2KW

แรงดันไฟฟ้า: 380V 50HZ / 220V 50HZ

เครื่องประดับ

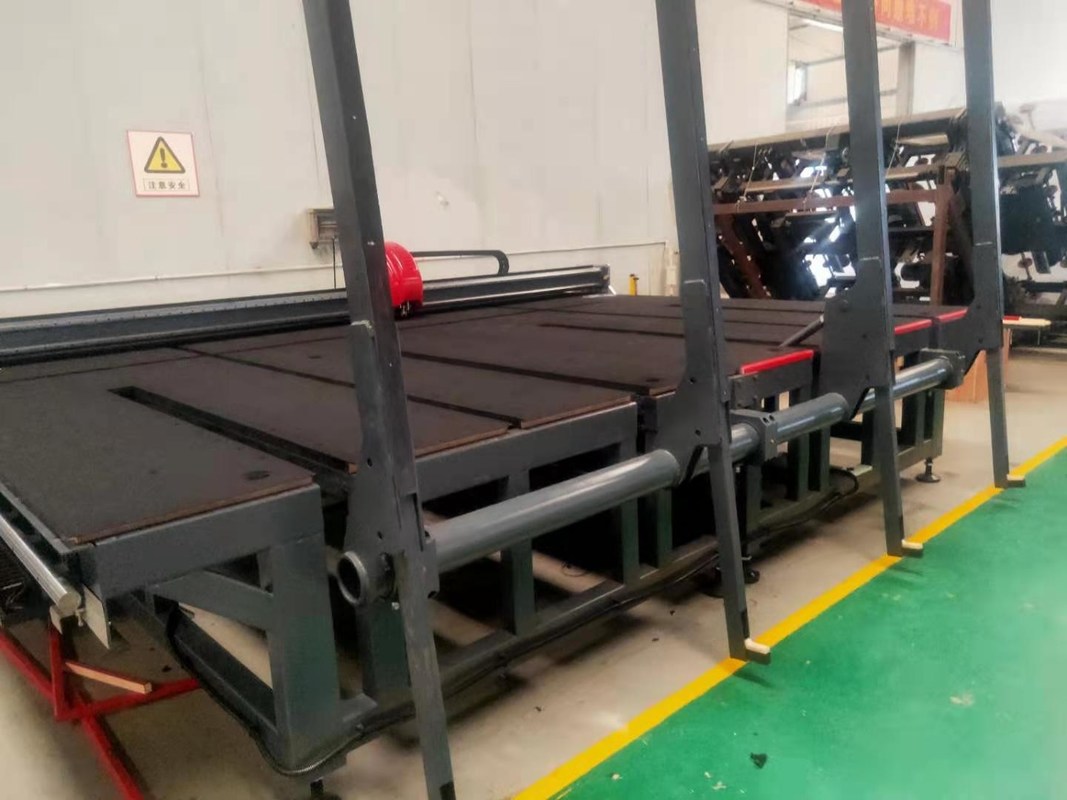

โต๊ะตัดกระจกสำหรับงานตัดกระจก

ส่วนใหญ่ประกอบด้วยสี่ส่วน: กลไกเฟรมกลไกการแยกระบบควบคุมนิวเมติกและระบบควบคุมไฟฟ้า* ขนาดแผ่น: ขนาดต่ำสุด: 1500 * 1200 มม. (โหลดด้านเดียว) * ขนาดโหลดสูงสุด: 2600 x 2000 มม. * ความหนาของแผ่นกระจก: 3 ~ 19 มม. * ความลึกในการดูดซับการทำงาน: 700 มม. * ความเร็วในการเดินแกน X: 5-25 ม. / นาที (ปรับได้) * ความเร็วในการเดินของแกน Y: 8-12 ม. / นาที (ปรับได้) * ความเร็วในการลำเลียง: 5-25 ม. / นาที (ปรับได้) * จำนวนแขนพลิก: 8 แขน (โหลดสองด้าน) * จำนวนแขนเดี่ยว เครื่องดูด: สาม * ประเภทการโหลด: โหลดสองด้าน * รอบการทำงาน: 45S (15S สำหรับแต่ละตำแหน่งเพิ่มเติม) * แหล่งจ่ายไฟในการติดตั้ง: AC380V / 50HZ (สถานการณ์พิเศษสามารถปรับเปลี่ยนได้ตามความต้องการของลูกค้า) * กำลังไฟทั้งหมดในการติดตั้ง: 5-10 กิโลวัตต์ * อากาศอัด: 0.6-0.8 Mpa;* สูญญากาศ: -50-99 Kpa (ปรับได้ตามความหนาของแก้ว) * ความสูงของโต๊ะทำงาน: 900 + 20 มม. * ขนาดเครื่อง: 4650 x 2980 x 900 มม.

เครื่องตัดกระจก CNC อัตโนมัติ

หลักการทำงานของมันคือการนำกระจกที่ตัดโดยสายพานไปยังโต๊ะทำงานป้อนตำแหน่งของกระจกโดยอัตโนมัติผ่านระบบการสแกนด้วยตาแมวจากนั้นหัวตัดที่มีวงล้อเพชรบนที่จับใบมีดจะเคลื่อนไปตามทิศทาง X และ Y ตามลำดับโดยการควบคุมโปรแกรม ตัดแผ่นตัวควบคุมการเคลื่อนไหว CNC ใช้ในส่วนควบคุมของเครื่องและใช้เซอร์โวมอเตอร์ AC ขั้นสูงในส่วนของไดรฟ์* ขนาดสูงสุด: 2600 * 2000 มม. * ความหนา: 3 ～ 19 มม. * ความแม่นยำในการตัด: ± 15 * ความแม่นยำในการตัดกระจกรูปทรงพิเศษ: ± 20 * ความเร็วในการตัด: 0-200 ม. / นาที * ความเร็วในการลำเลียง: 0-25 ม. / นาที * เครื่องจักร ขนาด: 9600X2800X900 ± 20 มม. * ความสูงของโต๊ะทำงาน: 900 มม. ± 20 มม. * น้ำหนัก: 2600 กก. * กำลังอุปกรณ์ทั้งหมด: 5-8 กิโลวัตต์

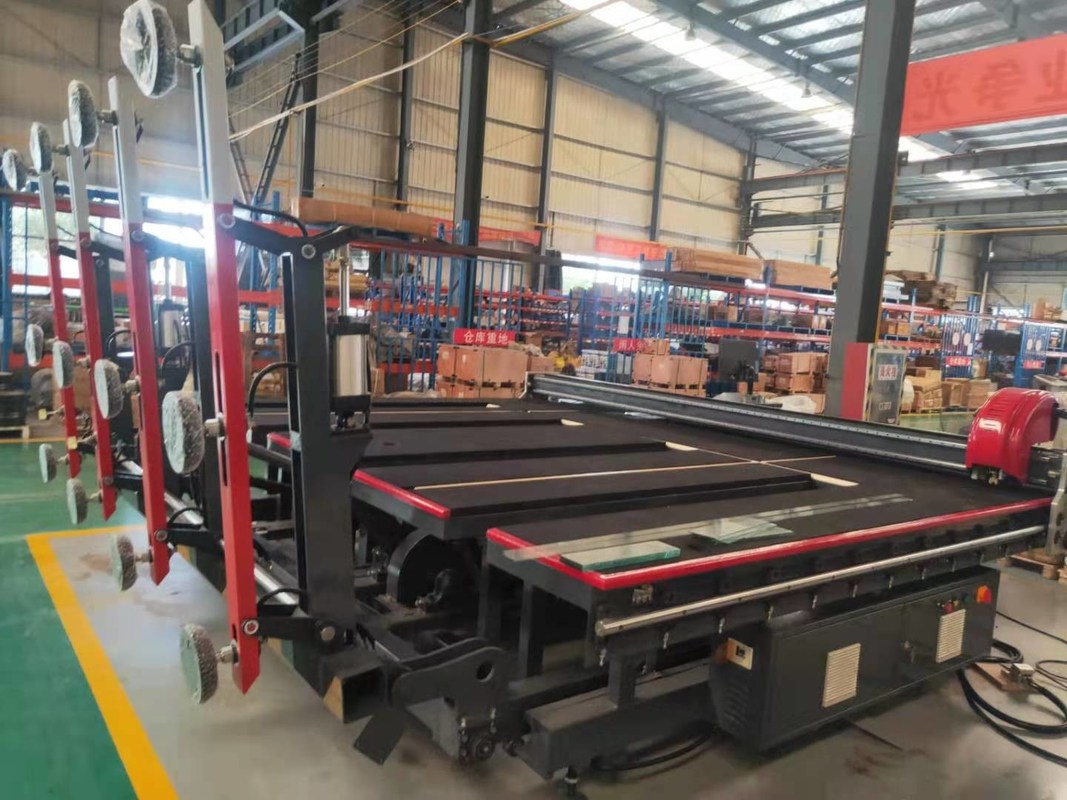

โต๊ะโหลดกระจกอัตโนมัติ

ส่วนใหญ่จะใช้สำหรับการโหลดแก้วอัตโนมัติหลังจากวางแก้วในตำแหน่งที่กำหนดและให้สัญญาณการโหลดแขนใหญ่จะหมุนขึ้นประมาณ 95 องศาผ่านกลไกการพลิกคว่ำและเครื่องทั้งหมดจะเริ่มเดินหน้าต่อเมื่ออุปกรณ์เหนี่ยวนำที่แขนเล็กสัมผัสกับกระจกเครื่องทั้งหมดจะหยุดเดินและแก้วจะถูกดูดโดยถ้วยดูดผ่านระบบสูญญากาศบนกระจกมอเตอร์ยกแขนขนาดเล็กจะยกแก้วขึ้นและถอยหลังประมาณ 80 มม.มอเตอร์เดินถอยและแขนใหญ่ล้มลงเมื่อแขนใหญ่เข้าที่ถ้วยดูดใต้แก้วก็เริ่มเป่าเมื่อแขนเล็กหล่นลงกระจกก็ตกลงบนล้อลำเลียงสุดท้ายแก้วจะถูกลำเลียงไปยังโต๊ะตัดโดยล้อลำเลียง* แท่งทำลาย: 1 + 1 ชนิด * ขนาดโต๊ะ: 9600x2800x900mm * ความหนาของแก้ว: 3-19mm * กำลังไฟ: 4kw * ความสูงของโต๊ะ: 900 + 20mm
