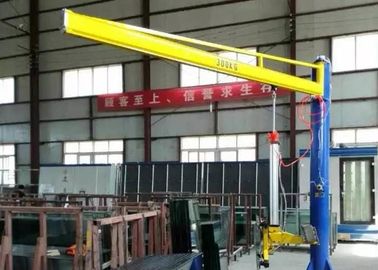

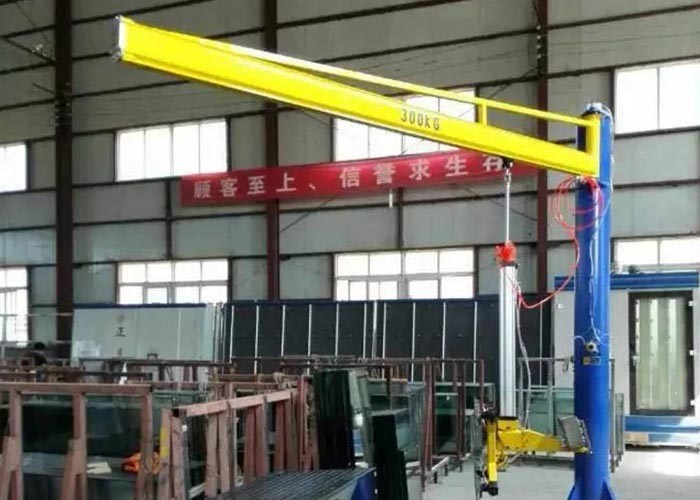

แก้วสี่ตัวดูด 400KG Cantilever Gantry Crane

ขายเครนคานแก้วขายร้อนพร้อมเครื่องดูดยกสี่ตัว 400KG LJXJ400 และโต๊ะโหลดแก้วจัมโบ้

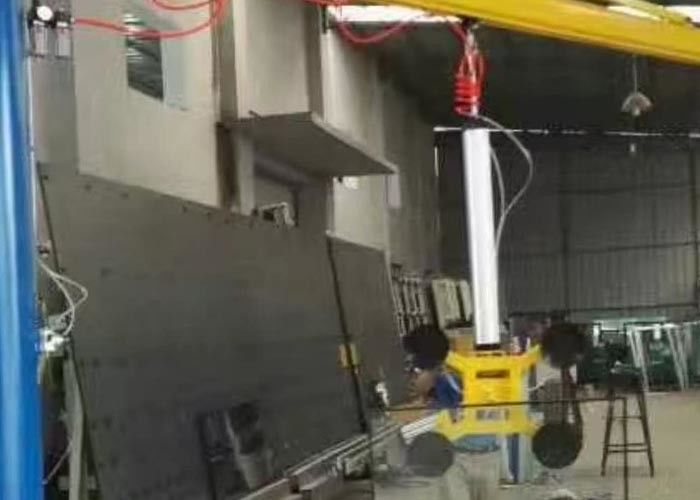

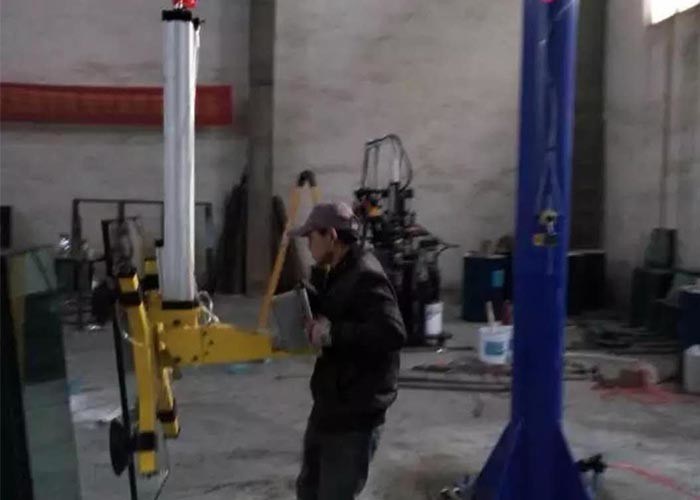

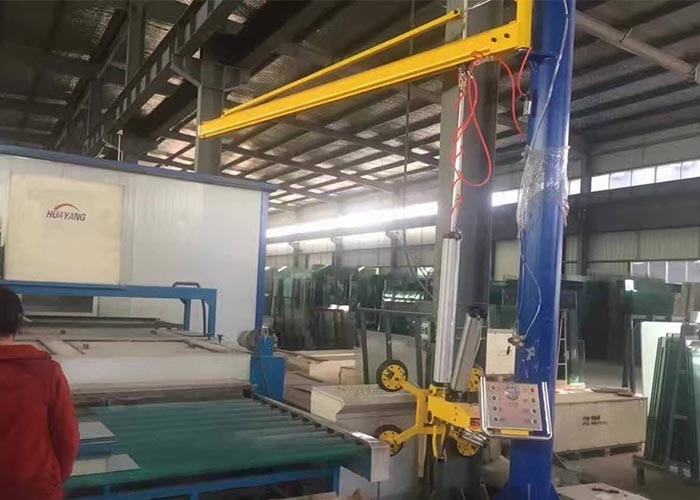

เครนคานแก้วพร้อมตัวดูดยก

1. ตัวยกแก้วสูญญากาศนี้ใช้สำหรับจัดการแผ่นกระจกฉนวน
2. ตัวยกแก้วนี้สามารถยกแผ่นกระจกได้ 800 กก
3. มี 5 หน่อแต่สามารถเพิ่มเครื่องดูดได้ตามความต้องการของลูกค้า
4. อุปกรณ์มีความเสถียรใช้งานง่ายและปลอดภัย
5. ตัวยกสูญญากาศติดตั้งไฟเตือนในกรณีที่ไฟฟ้าดับหรือสูญญากาศไฟรั่วสัญญาณออปติคอลและอะคูสติกจะดับลงทันทีเพื่อเตือนผู้ปฏิบัติงานให้ดำเนินการในกรณีฉุกเฉิน

พารามิเตอร์:

เราeing สำหรับ

- สายการผลิตกระจกฉนวน
- ติดตั้งระบบผนังม่านแก้ว
- การขนถ่ายแผ่นกระจกบนโต๊ะตัดกระจก
- ติดตั้งกระจกบังลมรถยนต์

โต๊ะโหลดกระจกอัตโนมัติ

• รายละเอียดทางเทคนิค:

1) ระบบเตือนภัย: ด้วยอุปกรณ์ตรวจจับสูญญากาศที่เชื่อถือได้การปรากฏสถานการณ์ที่ผิดปกติสามารถเป็นสัญญาณเตือนอัตโนมัติและการแสดงผลสามารถใช้เพื่อควบคุมเมื่อผิดปกติและได้รับการยืนยันสัญญาณเตือนสูญญากาศเมื่อผิดปกติและรับประกันภายใต้กระจกในสถานะสูญญากาศเมื่อหยุดฉุกเฉินเพื่อให้แน่ใจว่าถ้วยดูดสูญญากาศในแก้วอยู่ในสถานะสูญญากาศหลีกเลี่ยงหลีกเลี่ยงความเสียหายของแก้วเนื่องจากการหยุดทำงานที่ผิดปกติ

2) รูปแบบการทำงาน: อุปกรณ์มีโหมดอัตโนมัติและโหมดแมนนวลสองฟังก์ชั่นสำหรับการเลือกใช้งานได้สะดวกและใช้งานง่าย

3) อินเทอร์เฟซการทำงาน: หน้าจอสัมผัส LCD, จอแสดงผลภาษาจีน, การใช้งานที่สะดวก;

4) โครงหลักและโครงสร้างเหล็กทั้งหมดใช้ข้อต่อท่อสี่เหลี่ยมคุณภาพระดับสากลและชุดสลักเกลียวท่อเหล็กสี่เหลี่ยมความหนา: เกิน 3-8 มม

5) วัสดุของเครื่องมีอายุมากพื้นผิวได้รับเทคโนโลยีการขจัดสนิมเพื่อขจัดจุดสนิมและชั้นออกไซด์ของพื้นผิวชั้นล่างได้รับการพ่นด้วยสีรองพื้นอีพ็อกซี่เกรดสูงและพื้นผิวได้รับการพ่นด้วยสีสูง สีรถยนต์เกรด.

• ขั้นตอนการทำงานโดยละเอียด ::

กระบวนการทำงานทั้งหมดสามารถทำได้โดยการควบคุมอัตโนมัติ PLC หรือการควบคุมด้วยตนเองโหมดแมนนวลเหมาะสำหรับการปรับและบำรุงรักษาอุปกรณ์เป็นหลักการดำเนินการแต่ละอย่างสามารถทำได้อย่างอิสระหรือสามารถใช้สำหรับงานปกติได้หลังจากให้สัญญาณโหลด (ด้วยตนเองและอัตโนมัติ) แขนจะหมุนขึ้นประมาณ 95 องศาผ่านกลไกการพลิกคว่ำและเครื่องทั้งหมดจะเริ่มเดินไปข้างหน้าเมื่ออุปกรณ์เหนี่ยวนำที่แขนสัมผัสกับกระจกเครื่องทั้งหมดจะหยุดเดินระบบสูญญากาศทำงานกระจกจะถูกดูดโดยเครื่องดูดผ่านระบบสุญญากาศเมื่อความดันสูญญากาศถึงความดันที่ตั้งไว้ปั๊มสุญญากาศจะหยุดทำงานกลไกก้านสูบแบบยืดหดได้ของเครื่องดูดจะยกกระจกกลับและขึ้น 80 มม. ผ่านมอเตอร์ยกแขนหยุดประมาณ 1.5 วินาทีเพื่อให้แน่ใจว่ากระจกถูกดูดขึ้นแขนใหญ่ขับเคลื่อนด้วยมอเตอร์เพื่อย้อนกระจกไปที่ลูกกลิ้งส่งกำลังถ้วยดูดใต้กระจกเริ่มระเบิดและกลไกก้านสูบแบบยืดไสลด์ทำให้ถ้วยดูดและแก้วตกลงไปพร้อมกันเมื่อแก้วตกลงบนลูกกลิ้งลำเลียงแขนเล็ก ๆ ยังคงตกลงมากระจกจะถูกแยกออกจาก ถ้วยดูดและสายพานลำเลียงจะเริ่มส่งแผ่นกระจกไปที่ส่วนหน้าของเครื่องโหลดและหยุดที่จุดสัญญาณจากนั้นทั้งเฟรมจะเคลื่อนที่โดยอัตโนมัติเพื่อค้นหาตำแหน่งศูนย์และหยุดรอสัญญาณจากโต๊ะตัดกระจกสามารถส่งไปยังโต๊ะตัดด้วยความเร็วเท่ากับสายพานบนเครื่องตัดหลังจากส่งแก้วออกแล้วให้ทำซ้ำรอบการทำงานโดยอัตโนมัติเครื่องสามารถเลือกตำแหน่งใดก็ได้ตามความหนาของกระจกที่ต้องการ

• พารามิเตอร์ทางเทคนิค:

• , ขนาดแผ่น: ขนาดต่ำสุด: 2400 * 1500 มม. (โหลดด้านเดียว)
• , ขนาดบรรทุกสูงสุด: 6100 x 3300 มม
• , แผ่นกระจกหนา: 3 ~ 19mm
• , ความลึกในการดูดซึมขณะทำงาน: 700 มม
• , ความเร็วในการเดินของแกน X: 5-25m / นาที (ปรับได้)
• , ความเร็วในการเดินของแกน Y: 8-12 ม. / นาที (ปรับได้)
• , ความเร็วในการลำเลียง: 5-25m / นาที (ปรับได้)
• , จำนวนแขนพลิก: 12 แขน (โหลดสองด้าน)
• , จำนวนตัวดูดแขนเดียว: สาม
• , ประเภทการโหลด: โหลดสองด้าน
• , รอบการทำงาน: 60S (30S สำหรับแต่ละตำแหน่งเพิ่มเติม)
• , แหล่งจ่ายไฟในการติดตั้ง: AC380V / 50HZ (สถานการณ์พิเศษสามารถปรับเปลี่ยนได้ตามความต้องการของลูกค้า)
• , กำลังติดตั้งทั้งหมด: 8-17 กิโลวัตต์
• , อากาศอัด: 0.6-0.8 Mpa;
• , สูญญากาศ: -50-99 Kpa (ปรับได้ตามความหนาของกระจก)
• , โต๊ะทำงานสูง: 900 + 20 มม
• , ขนาดเครื่อง: 4650 x 2980 x 900mm
•
• การกำหนดค่าเครื่องใช้ไฟฟ้า:

1) ตัวควบคุม PLC: เดลต้า;

2), ตัวแปลงความถี่: เดลต้า;

3), หน้าจอสัมผัส: เดลต้า;

4), สวิตช์คอนแทค: ชไนเดอร์;

5), เบรกเกอร์: Chint,;

6), การเปลี่ยนแหล่งจ่ายไฟ: เดลต้า;

7), หม้อแปลงควบคุม: Chint,;

8) วาล์วแม่เหล็กไฟฟ้าหลัก: Airtac;

9), สวิตช์ตาแมว: Guangchuan / puruide / aotongmike；

10) สวิตช์ความใกล้เคียง: Guangchuan / puruide / aotongmike；

หมายเหตุ: ขึ้นอยู่กับวันที่จัดส่งและการปรับปรุงทางเทคนิค บริษัท ผู้ผลิตขอสงวนสิทธิ์ในการเปลี่ยนชิ้นส่วนของแบรนด์ระดับเดียวกัน
