การเติมก๊าซอัตโนมัติออนไลน์ สายการผลิตกระจกสองชั้น สายการผลิตกระจกฉนวน

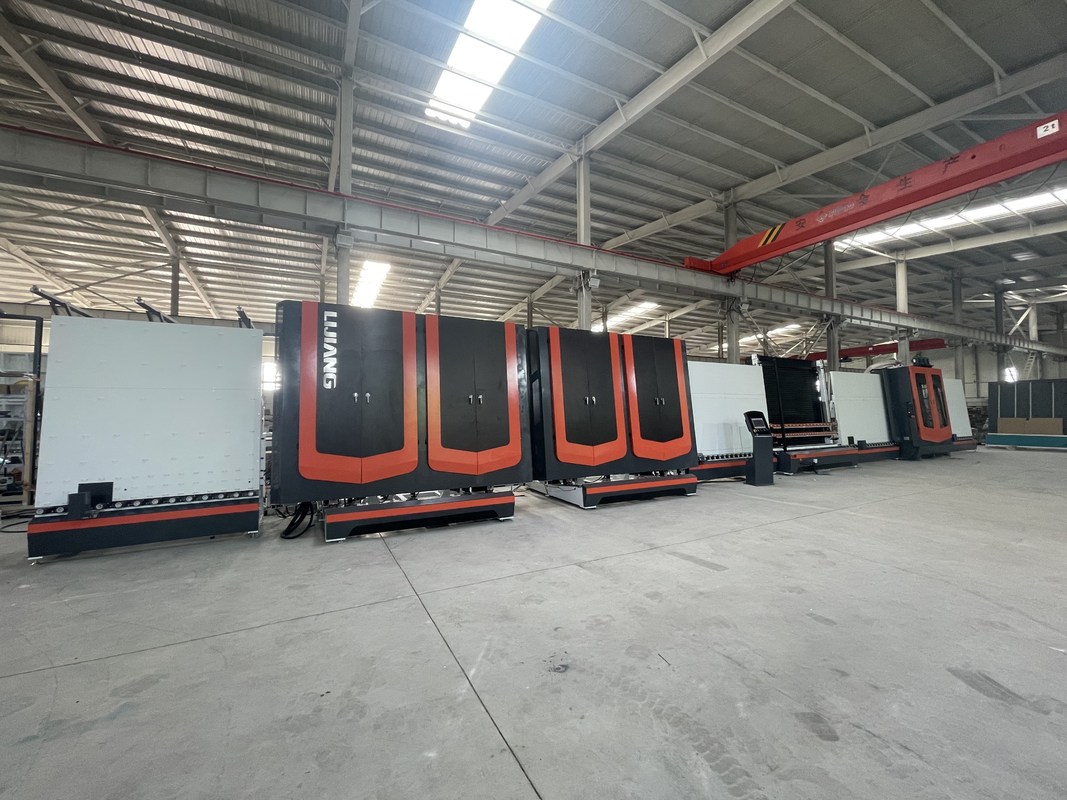

สายการผลิตกระจกฉนวนแนวตั้งอัตโนมัติพร้อมระบบเติมแก๊สออนไลน์

สายการผลิตกระจกฉนวนแนวตั้งอัตโนมัติใช้สำหรับทำกระจกฉนวนสำหรับอาคาร หน้าต่างและประตู สำหรับเรือ ตู้เย็น ตู้แช่แข็ง และอื่น ๆสาย IG นี้ประกอบด้วยเครื่องล้างแก้วและเครื่องอัดแก้ว สามารถทำกระจกสองชั้น/สามชั้นสำหรับกระจกขั้นบันไดข้างได้มีฟังก์ชั่นเสริมในการเติมก๊าซอาร์กอน ปริมาณอากาศมากกว่า 90% เป็นอย่างน้อย

คุณสมบัติหลักของสายการผลิตกระจกฉนวนแนวตั้ง

•สายการผลิตกระจกฉนวนมี 7 ส่วน

01 ส่วนการโอน;

02 เครื่องซักผ้า;

03 ส่วนจำหน่าย;

04 ส่วนตรวจสอบและติดตั้ง;

05 ส่วนโอน;

06 ส่วนการกดและการเติม;

07 ส่วนการปลดปล่อย

• ระบบควบคุม PLC อินเทอร์เฟซหน้าจอสัมผัส

• ใช้เซอร์โวมอเตอร์ของซีเมนส์

• ใช้สำหรับผลิตแก้วสองชั้น, แก้วสามชั้น

• สามารถกด IGU สองชิ้นและเติมแก๊สได้ในคราวเดียว IGU แต่ละอันสามารถเติมแก๊สอาร์กอนได้มากกว่า 90%

• สามารถป้องกันส่วนที่กดให้เสียรูปทรงได้ดีขึ้นโดยการกด IGU สองชิ้นในคราวเดียวสามารถเข้าถึง 27 วินาทีสำหรับกระจกสองชั้นแต่ละบาน 1 ม. * 1 ม. ปรับปรุงประสิทธิภาพการทำงานอย่างมาก

• สายการผลิต IG ความเร็วสูง เราได้รับสิทธิบัตรในประเทศจีนในปี 2562

• แก้ปัญหาการรอการทำงานของหุ่นยนต์ซีลการติดตั้งสเปเซอร์เฟรมสองตัวสำหรับ IGU สองตัวโดยคนงานหนึ่งคน

ฟังก์ชั่นเสริมของสายการผลิตกระจกฉนวน

• กระจกขั้นบันไดพร้อมขอบเสริม

• แก้วรูปทรง

• เติมก๊าซอาร์กอนอัตโนมัติ

• เทคโนโลยีการลอยตัวของอากาศเพื่อถ่ายเทกระจก

• เพื่อป้องกันไม่ให้กระจกเปรอะเปื้อนล้อและทิ้งร่องรอยให้ปรับปรุงคุณภาพของการผลิตไอจี

• กดและเติมหน่วย IG 2 ชิ้น รวมเป็น 8 ส่วน

• วัดขนาดแก้วและติดฉลากอัตโนมัติ (สามารถติดฉลากได้ทั้งก่อนกดและหลังกด) ด้วยระบบ ERP(ไม่จำเป็น)

• จากส่วนการถ่ายโอนไปยังส่วนการกด แต่ละส่วนจะถูกแบ่งออก

• เหมาะสำหรับการผลิตจำนวนมากในโรงงานความเร็วที่รวดเร็วเป็นพิเศษ

รายละเอียดแนะนำของเครื่องทำกระจกฉนวน

•01โอนย้ายส่วน

กลไกการตรวจจับการเคลือบ การตรวจจับฟิล์ม Low-e แบบออฟไลน์โดยอัตโนมัติ

•02ซักผ้าเครื่องจักร

คุณสมบัติหลัก

• ใช้แปรงขนนุ่ม 0.1 มม. 6 ชิ้น สามารถล้างแก้วทรงเตี้ยได้

• การซักล่วงหน้า(ไม่จำเป็น)

• มีดลมใหม่ใช้อลูมิเนียมโปรไฟล์ (Duckbill Air Knife) ขนาดของช่องลมจะถูกปรับโดยปากเป็ดโปรไฟล์อลูมิเนียมวิธีนี้สามารถลดจำนวนสกรูปรับ ตรวจสอบให้แน่ใจว่าสกรูแต่ละตัวไม่หลวม และหลีกเลี่ยงการสั่นพ้องของมีดลม

• มีดลมสามารถปรับความกว้างของมีดลมโดยอัตโนมัติตามความหนา

• กล่องการทำงานพร้อมจอแสดงผลความเร็วในการซัก สามารถแสดงความเร็วการซักได้อย่างแม่นยำ (8-10m)

• ถังเก็บน้ำควบคุมอุณหภูมิอัตโนมัติ ระบบเติมน้ำ

• ระบบลดเสียงแบบยุโรป

• วัสดุสแตนเลส

•03 ส่วนการปลดปล่อย

• แก้วเก็บของ

•04 ส่วนตรวจสอบและติดตั้ง

โครงสร้างใหม่ของส่วนนี้เปลี่ยนเป็นโครงสร้างการยกแบบอินไลน์บีม (คานคู่)ง่ายต่อการตรวจสอบและเช็ดกระจก

•05 ส่วนการถ่ายโอน

• การวัดความหนาของกระจกโดยอัตโนมัติใช้งานได้ตามความต้องการจริงเมื่อทำงาน

•06 ส่วนการกดและการเติม

คุณสมบัติหลักของเครื่องแปรรูปกระจกฉนวน

• กระจกฉนวนยาวพิเศษ (2500 มม.*3500 มม.) สามารถบีบอัดได้สองครั้ง

• ใช้สายพานลำเลียงเพื่อถ่ายโอนแก้ว ใช้เซอร์โวมอเตอร์เพื่อกดแก้ว

• แผ่นกดสามารถเปิดได้เพื่อการบำรุงรักษาง่าย

• กระดานกดที่มีโครงสร้างปรับได้เพื่อรับประกันอายุการใช้งานที่ยาวนาน

• เติมก๊าซอาร์กอนโดยอัตโนมัติด้วยผลการปิดผนึกที่สำคัญ ปริมาณอาร์กอนที่สูงขึ้น

• กำหนดโซนเพื่อเติมแก้วขนาดต่างๆ ด้วยวิธีการปิดผนึกที่ตามมา ช่วยลดการสูญเสียอาร์กอน

• สามารถตั้งค่าแก๊สและแสดงขั้นตอนการเติมแก๊สบนหน้าจอสัมผัส

• เซ็นเซอร์ปฏิกิริยาเร็วสำหรับการควบคุมกระบวนการเติมก๊าซอย่างถาวร

• ความเข้มข้นของก๊าซสามารถเข้าถึงได้มากกว่า 90%

• ไม่ต้องเจาะรูบนโครงสเปเซอร์

• ก๊าซมาตรฐานคือก๊าซอาร์กอน

•07 ส่วนการปลดปล่อย

• แก้วเก็บของ

• สามารถเชื่อมต่อกับเครื่องซีล

ข้อมูลทางเทคนิคของเครื่องผลิตกระจกฉนวน
