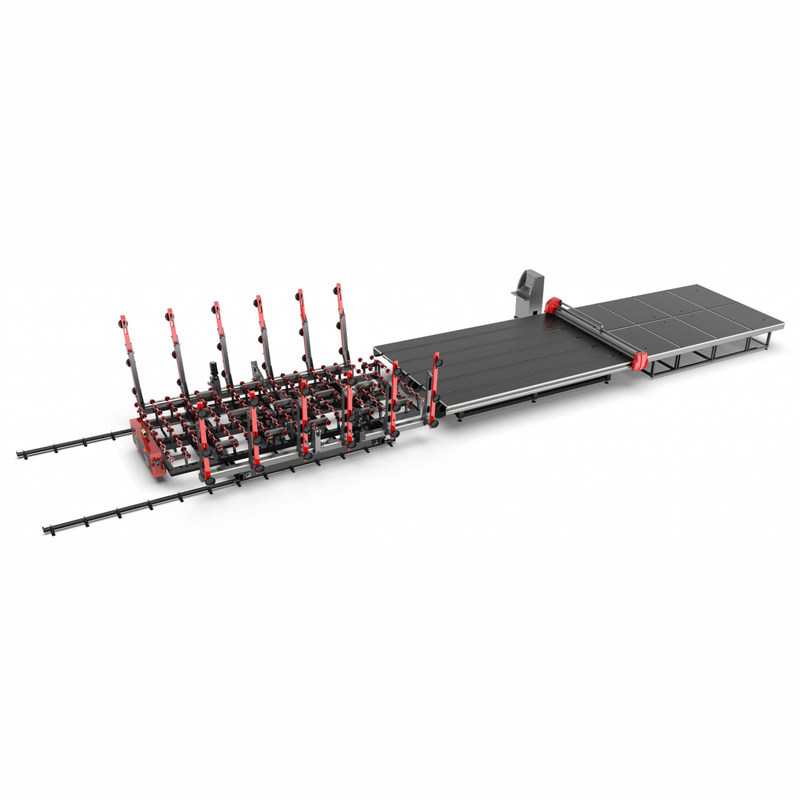

เครื่องตัดกระจกอุตสาหกรรมที่ใช้สำหรับเครื่องจักรแปรรูปแก้วลึก


1. องค์ประกอบอุปกรณ์:

ตารางตัดกระจกอัตโนมัติ: ประกอบด้วยกลไกแชสซี, กลไกโต๊ะทำงาน, กลไกลำแสง, กลไกมีดตัด, กลไกการลำเลียง, กลไกการวางตำแหน่งการสแกนตาแมวและระบบควบคุมไฟฟ้า

2. คำอธิบายของเครื่องตัดกระจก CNC
หลักการทำงานของเครื่องตัดซีเอ็นซีแก้วคือการถ่ายทอดแก้วตัดโดยลำเลียงสายพานไปยังโต๊ะทำงานโดยอัตโนมัติป้อนตำแหน่งของกระจกผ่านระบบสแกนตาแมวจากนั้นหัวตัดที่มีล้อเพชรบนที่จับใบมีดจะเคลื่อนที่ไปตามทิศทาง X และ Y ตามลำดับ ควบคุม cutc แผ่นเซอร์โวมอเตอร์ AC ขั้นสูงถูกนำมาใช้ในส่วนไดรฟ์, CNC ควบคุมการเคลื่อนไหวที่ใช้ในส่วนการควบคุมของเครื่อง

3. คุณสมบัติหลัก

1, เซอร์โวมอเตอร์ของญี่ปุ่น Ankawa ขั้นสูงถูกนำมาใช้ในส่วนการขับขี่ซึ่งทำให้อุปกรณ์น่าเชื่อถือข้อผิดพลาดขนาดเล็กและมีประสิทธิภาพ
2 ผ่านการวิเคราะห์ซอฟต์แวร์โครงสร้างมืออาชีพอุปกรณ์ทำให้มั่นใจเสถียรภาพสมดุลแบบไดนามิกความแข็งแรงเชิงกลเพื่อให้ได้การจับคู่ที่สมบูรณ์แบบที่สุดและมั่นใจได้ว่าโครงสร้างของตารางจะไม่เสียรูป
3, อุปกรณ์มีฟังก์ชั่นการรีเซ็ตปุ่มหนึ่งสามารถเตรียมการทั้งหมดก่อนที่จะเริ่มโดยอัตโนมัติโดยคลิกที่หน้าจอสัมผัสซึ่งช่วยปรับปรุงประสิทธิภาพการทำงานอย่างมาก
4 ญี่ปุ่นใช้สัดส่วนโซลินอยด์วาล์ว SMC สำหรับตัดข้าวความดันจะถูกปรับโดยอัตโนมัติตามความหนาของกระจกหัวตัดหมุนได้ 360 องศาและตัดหัวตัดบัฟเฟอร์ด้านบนและด้านล่าง (เส้นตรงและกระจกรูปทรงพิเศษทุกชนิดสามารถตัดได้อย่างแม่นยำ)
5, วัสดุตัวถังเป็นรอยและเกิดขึ้นจากเหล็กสะพานแมงกานีสที่มีมาตรฐานแห่งชาติส่วน (Q345A) หลังจากการรักษาริ้วรอยคุณสมบัติเชิงกลที่ครอบคลุมพลาสติกและคุณสมบัติการเชื่อมของเหล็กชนิดนี้เป็นสิ่งที่ดีเฟรมได้รับการประมวลผลโดยรวมและความเสถียรและความแม่นยำของอุปกรณ์ได้รับการปรับปรุงอย่างมากโดยการแบ่งเบาบรรเทาอายุเพื่อให้มั่นใจเสถียรภาพของผลิตภัณฑ์หลังจากกระบวนการกำจัดสนิมแบบพิเศษจุดสนิมบนพื้นผิวและชั้นออกไซด์จะถูกลบออกพ่นสีทับด้วยสีรองพื้นอีพ๊อกซี่คุณภาพสูงและพ่นสีทาด้วยสีรถยนต์คุณภาพสูง
5, การจัดที่เหมาะสมของสายเคเบิลหนึ่งและท่อก๊าซและการปิดผนึกที่สมบูรณ์
6, คู่มือการเชิงเส้นเงียบความเร็วสูงถูกนำมาใช้สำหรับรถไฟคู่มือซึ่งมีความแม่นยำในการตัดสูงและเสียงรบกวนต่ำ
7, อุปกรณ์ลำเลียง, อุปกรณ์เกียร์อัตโนมัติแบบซิงโครนัส, สะดวกสำหรับการส่งบนและล่างแก้ว, การควบคุมความเร็วในการแปลงความถี่, มีเสถียรภาพและง่ายต่อการเพิ่มประสิทธิภาพความเร็วในการส่ง
8, หัวมีดพร้อมกับฟังก์ชั่นการป้องกันมีดหากหัวใบมีดตกลงมาด้านนอกกระจกหรือช่องว่างของกระจกโปรแกรมจะหยุดโดยอัตโนมัติเพื่อป้องกันความเสียหายต่อชิ้นส่วนและกระจก
9, ไดรฟ์ความเร็วสูงมอเตอร์คู่ (เซอร์โว Yaskawa ความเฉื่อยขนาดใหญ่) ทำให้ความเร็วในการตัดและความคล่องแคล่ว
11, ฟังก์ชั่นการชดเชย, การชดเชยความเยื้องศูนย์, การชดเชยการกวาดล้าง, การชดเชยระดับเสียง
12, อุปกรณ์การวางตำแหน่ง, ระบบการวางตำแหน่งสแกนตาแมว

4. พารามิเตอร์ทางเทคนิค




5. ส่วนซอฟต์แวร์

1) การป้องกันทุกชนิด: รวมถึงขีด จำกัด อ่อนและแข็งขีด จำกัด แรงดันเครื่องตัดการควบคุมการหยุดฉุกเฉินภายนอกและอื่น ๆ
2) อินเทอร์เฟซของเครื่องจักรกับคนง่ายและใจกว้างการปรับพารามิเตอร์ง่ายพารามิเตอร์ที่ต้องแก้ไขโดยตัวดำเนินการน้อยง่ายและใช้งานง่ายและข้อกำหนดสำหรับผู้ประกอบการอยู่ในระดับต่ำ
3) ความเร็วในการทำงานที่รวดเร็ว, การทำงานที่ราบรื่น, ความแม่นยำในการควบคุมสูง, โครงสร้างตัวควบคุมแบบแยกส่วน;
4) โหมดการตัดท่อ, โหมดการตัดตำแหน่งตาแมวและโหมดการตัดโดยตรงตั้งค่าได้อย่างอิสระผ่านตัวเลือกโหมดการตัดอัตโนมัติและโหมดการทำงานทางอากาศสามารถสลับได้ตลอดเวลาในระหว่างการประมวลผล
5) การเขียนโปรแกรมการทำรังไลบรารีกราฟิกเลือกรูปแบบพิเศษจากไลบรารีตั้งค่าพารามิเตอร์ที่เกี่ยวข้องปริมาณการประมวลผลการทำรังอัตโนมัติสร้างวิถีการประมวลผล
6) รับเอกสารการประมวลผลที่หลากหลายซอฟต์แวร์ Super Package, ไฟล์ AUTOCAD DXF, ระบบมีซอฟต์แวร์แก้ไขกราฟิกของตัวเอง (เหมือนกับวิธีการแก้ไขของ Paul)
7) การติดตามแบบเรียลไทม์และการแสดงเส้นทางการประมวลผลการบันทึกพิกัดการเคลื่อนไหวสถานะแกนสถานะ I / 0 การบันทึกข้อผิดพลาดและการเตือนภัยโดยอัตโนมัติ
8) การเขียนโปรแกรมการทำรังไลบรารีกราฟิกเลือกรูปร่างที่ผิดปกติจากไลบรารีการตั้งค่าพารามิเตอร์ที่เกี่ยวข้องปริมาณการทำรังอัตโนมัติสร้างเส้นทางการประมวลผล;
9) การจัดเก็บที่สมบูรณ์ของสต็อกแรงดันแก้ว, เมื่อความดันตัดของแต่ละความหนาข้อมูลจำเพาะคือการป้อนข้อมูลและบันทึกไว้, มันสามารถเรียกใช้โดยตรง;
10) ฟังก์ชั่นการวางตำแหน่งอิเล็กทริคตามตำแหน่งที่เกิดขึ้นจริงและมุมโก่งโดยอัตโนมัติปรับการตัด;
11) ฟังก์ชั่นการชดเชย: การชดเชยความผิดปกติของเครื่องมือการชดเชยการกวาดล้างการชดเชยระดับเสียง;
12) ฟังก์ชั่นการเรียงลำดับของไฟล์คลาส DXF รวมถึงจุดที่ใกล้ที่สุดจุดเข้าใช้งานหรือตามสีกราฟิกตามเข็มนาฬิกาการเรียงลำดับทวนเข็มนาฬิกาและตัวเลือกอื่น ๆทำให้สามารถสลับระหว่างการตัดแบบเฟสเดียวและแบบสองทิศทางได้อย่างอิสระ
6.Configure

1. , NSK แบริ่งหลัก: NSK；
2. , Guideway: FUJUN;
3. , แร็ค / เกียร์: RUIAN;
4. บอร์ดโต๊ะ: แผ่นกันน้ำความหนาแน่นสูง
5. , ตาราง: อุตสาหกรรมนำเข้ารู้สึก
6. , มีดล้อ / ที่วาง: กะลา, เยอรมัน;

Opti
2. องค์ประกอบอุปกรณ์:
ตารางการตัดอัตโนมัติ: ประกอบด้วยกลไกแชสซี, กลไกลำแสง, กลไกโต๊ะทำงาน, กลไกมีดตัด, กลไกการลำเลียง, กลไกการวางตำแหน่งการสแกนตาแมวและระบบควบคุมไฟฟ้า
