ตารางการตัดและเครื่องดูดแก้วเครื่องตัดกระจก CNC 0.08%

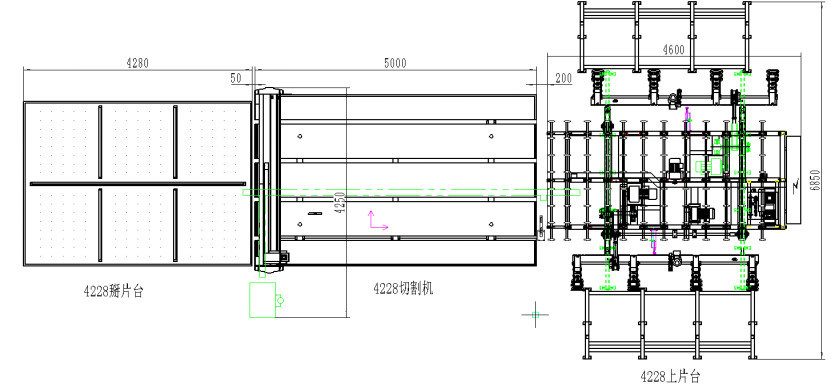

เครื่องตัดกระจก CNC พร้อมโต๊ะตัดและที่ดูดแก้ว



ข้อกำหนดการชักรอก:
ด้วยเชือกลวดเหล็กขนานสองเส้นที่แขวนอยู่บนสลักเกลียวจะต้องไม่เอียงให้ระดับโต๊ะช้าและเบาและป้องกันการบีบและกระทบกับวัตถุอื่น
เชือกลวดเหล็กขนาด: 12-14 มม. ความยาว: 3.5m-4m / pcs



จำนวน	ชื่อ	ชนิด	จำนวน	หมายเหตุ
1	กำลังโหลด ตาราง	YR-28/42 คู่ แขนที่มีตำแหน่งเดียว	1pcs
2	ตัด ตาราง	YR-CNC28 / 42	1pcs
3	ทำลาย ตาราง	YR-30/42	1pcs
4	ทางรถไฟ	15 กิโลกรัม / ตารางเมตร	3.8m * 2pcs
5	ห่วงโซ่ตำแหน่ง กระโปรงหลังรถ	YR-SPT28 / 42-072	1pcs
6	เชื่อมต่อ กระโปรงหลังรถ	YR-SPT28 / 42-097	1sets
7	สามทาง กระโปรงหลังรถ	YR-SPT28 / 42-098	1sets
8	สายเคเบิล กระโปรงหลังรถ	YR-SPT28 / 42-099	1sets
9	ไฟฟ้า ฝาครอบสายเคเบิลตู้	YR-SPT28 / 42-099	1pcs
10	ทางรถไฟ การเชื่อมโลหะ	YR-SPT28 / 42-094	2pcs
11	Y กระชับ จำกัด	YR-SPT28 / 42-0986	3pcs	ตาม ไปยังตำแหน่งเว็บไซต์



ความต้องการทางด้านเทคนิค:
1. พื้นผิวรางคือระดับความตรงความแม่นยำ≤0.08%
2. โหลดโต๊ะสูง 5-7mm สูงกว่า CNC ตารางตัด
3. การโหลดตาราง Y ข้อ จำกัด ที่เหมาะสมแกนให้แน่ใจว่าตำแหน่งเมื่อตารางการโหลดหยุด
4. มีการเก็บสายเคเบิลไว้อย่างเป็นระเบียบในลำตัวสายเคเบิลที่เปิดโล่งควรหุ้มด้วยท่อป้องกัน
5. อัดอากาศแห้งบริสุทธิ์อากาศ 0.5-0.6Mpa หลอดอากาศอินพุตเป็น 4 วิธีจากท่ออากาศหลักไป
เครื่องเปลี่ยนเป็นท่อ PU ขนาดเส้นผ่านศูนย์กลาง 10 มม. เป็น FRL
6. ชั้นวางแก้วควรจะอยู่ตรงกลางของแขนหมุนและคงที่
7. ตำแหน่งตู้ไฟฟ้าปรับตามเว็บไซต์
8. ตู้ไฟฟ้าพลังงาน: 380V 50HZ เส้นผ่าศูนย์กลางลวด 3 * 10 + 1 * 6
9. Set Screw: M10 * 80 รวม: 70 ชิ้น
setscrew สำหรับรถไฟ: 28 ชิ้น, สำหรับตาราง CNC: 8 ชิ้น, สำหรับการโหลดตารางตำแหน่งที่ จำกัด : 6 ชิ้น, สำหรับ
ลำต้น: 14 ชิ้น, สำหรับการติดตามขอบอุปกรณ์: 4 ชิ้น, สำหรับกรอบหน้าจอ: 4 ชิ้น, สำหรับลำต้นลำต้น: 6 ชิ้น
10. ความปลอดภัยในการใช้งานการบำรุงรักษาการฝึกอบรมการสอนหลังการติดตั้ง
11. รูปแบบนี้ถูกสงวนไว้โดยลูกค้าหลังการฝึกอบรม

YR-4228 อาวุธคู่ ซ้อน ตำแหน่งS เครื่องโหลด

1.1 องค์ประกอบของอุปกรณ์:

1) อุปกรณ์กรอบหลัก / อุปกรณ์ระบบการทำงาน / อุปกรณ์การขนส่งระบบ / สูญญากาศดูดระบบ / เครื่องคว่ำระบบ / สูงและความดันต่ำระบบ / ระบบควบคุมโปรแกรม

1.2 การกำหนดค่าเครื่อง:

1) พลิกคว่ำเฟืองและโซ่: เสริมความแม่นยำสูงพิเศษ

2) รถเข็นขนส่ง: นำเข้าวัสดุ PU

3) สูญญากาศดูด: วัสดุที่นำเข้า (ฟังก์ชั่นดูดคู่)

4) ปั๊มสุญญากาศ: จีนและเยอรมัน PUXU กิจการร่วมค้า

1.3 ไฟฟ้าดั้งเดิม

1) ตัวควบคุม PLC: DELTA

2) ตัวแปลภาษา: DELTA

3) วิธีการสวิตช์: Switzerland ELCO
4) สายควบคุม: สายโล่ยืดหยุ่น

5) ตัวควบคุม: Schneider

6) นิวเมติกเดิม: ไต้หวัน Airtac

7) เซ็นเซอร์แรงดันบวกและลบ: ญี่ปุ่น SMC

1.4 พารามิเตอร์เทคโนโลยี

1) โหลดขีด จำกัด ขนาดแก้ว: ขนาดขั้นต่ำ 1,500 * 1500 มม. (เหลือเพียง)

ขนาดสูงสุด 4200 * 2800 มม

2) โหลดความหนาของกระจก: 3 ~ 19 มม

3) โหลดวงจรแก้ว: 40-90 นาที 9 (ปรับได้)

4) ความเร็วในการขนส่ง: 0 ~ 40m / นาที (ปรับได้)

5) ความลึกดูดแก้วสูงสุด: 700 มม

6) น้ำหนักบรรทุกแก้วสูงสุด: 900KG

7) โหลดกระจกด้านเดียวจำนวนแขน: 6

8) หมายเลขดูดแขนเดียว: 3

9) การโหลดแขนคว่ำ: 2

10) ตำแหน่งโหลดกระจก: 2 ตำแหน่ง

11) แหล่งพลังงานและพลังงาน: V / HZ

12) ติดตั้งพลังงาน: 8KW

13) อัดอากาศ: 0.3Mpa

14) ความดันสูญญากาศ: -70 ~ -90Kpa (ปรับได้)

ข้อมูลเทคโนโลยี

2.1: เครื่องสรุป

1) เครื่องบรรจุแก้วอัตโนมัติเป็นอุปกรณ์ที่สามารถดูดแก้วจากชั้นวางแก้วและหันไปที่โต๊ะระดับและขนส่งไปยังเครื่องตัดหรือสถานที่ทำงานอื่น ๆ

2): ระบบสูญญากาศใช้ปั๊มสุญญากาศแบรนด์ที่มีชื่อเสียงและเพิ่มความมั่นคงและความปลอดภัยของอุปกรณ์ส่วนใหญ่กระบวนการทำงานทั้งหมดถูกควบคุมโดย PLC

2.2: ผู้รับมอบเทคโนโลยี

1) โหมดการพลิกคว่ำ: การพลิกคว่ำทางกล, ความเร็วสูง, การทำงานที่มั่นคงไม่สั่น

2) มุมคว่ำ: 95-98 (ปรับได้)

3) ดูดแก้วลึก: ดูดสามารถยืด 300 มม. และเติม 700 โหลดแก้วลึก

4) ระบบเหนี่ยวนำ: ใช้สองชุดรูปถ่ายเหนี่ยวนำไฟฟ้าแก้วปลอดภัยมากขึ้นและมีเสถียรภาพ

5) อุปกรณ์ยก: พิเศษเชื่อมต่ออุปกรณ์ยกแท่ง

6) อุปกรณ์ดูด: ใช้ล่วงหน้าสองชั้นดูดการนำ

7) ควบคุมดูด: ทุกดูดสามารถควบคุมโดยวาล์วอากาศคุณเลือกดูดทำงานได้อย่างอิสระ

8) ยกผิดแก้วปกป้อง: สามารถปกป้องกระจกผิดเมื่อคุณตอบสนองเล็ก ๆ น้อย ๆ หรือแก้วแตก

9) อุปกรณ์เตือน: มีการตรวจสอบอัตโนมัติและสีแดง, อุปกรณ์เตือนไฟเขียว

10) โหมดควบคุม: โหมดอัตโนมัติและโหมดแมนนวล

11) อินเตอร์เฟซการควบคุม: จอแสดงผลภาษาจีนและภาษาอังกฤษ, จอแสดงผลคริสตัลเหลว

12) ชุดพารามิเตอร์: ลำดับการโหลดแก้วและหมายเลขสามารถตั้งค่าโดยอัตโนมัติและสามารถเชื่อมโยงกับเครื่องตัดเพื่อให้ได้ฟังก์ชั่นอัตโนมัติเต็มรูปแบบโดยไม่ต้องขัดจังหวะไม่จำเป็นต้องตั้งค่าซ้ำสะดวกและรวดเร็วยิ่งขึ้น





ⅱปี4228 เครื่องตัดกระจกอัตโนมัติ (กิจการร่วมค้าจีนและอิตาลี)

1, อุปกรณ์มาตรฐาน:

กระจกตัดขนาดสูงสุด: 4200 * 2800 มม

ความสูงของเครื่อง: 900 ± 50 มม.

น้ำหนักของเครื่อง: 3.8T

ความหนาตัด: 3 ~ 19 มม

2, พารามิเตอร์การตัด

ความลึกของเส้นตรงของการขนาน: ≤± 0.25 มม. / ม

ความแม่นยำในแนวทแยง: ≤± 0.30 มม. / ม

ความเร็วในการตัดสะพาน: 0 ~ 180m / นาที (ปรับได้)

การเร่งสะพานตัด: 3.0m / s²

ชั้นวางเครื่องมือบิต: 160m / นาที

การเร่งชั้นวางของเครื่องมือบิต: 6.0m / s²

ความเร็วในการขนส่งเข็มขัด: 40m / นาที

ข้อผิดพลาดความแม่นยำของตำแหน่งหัวตัด: ≤± 0.2 มม

3, แหล่งพลังงาน / พลังงาน

ติดตั้งแหล่งพลังงาน: V / HZ

อุปกรณ์พลังงานจริง: 8KW

อัดอากาศ: 0.6 PA

4, อุปกรณ์ประสิทธิภาพ

กรอบอุปกรณ์: รับประกันความถูกต้องและไม่เสียรูป

ผ้ากันเปื้อนเครื่องมืออุปกรณ์: บิตเครื่องมือสามารถหมุนได้ 360 องศา

เครื่องพื้นผิว: ใช้บอร์ดกันน้ำนำเข้า

รู้สึก: นำเข้าสักหลาดอุตสาหกรรม (องค์ประกอบเส้นใยและขนสัตว์)

โหมดการจ่ายน้ำมัน: ระบบจ่ายลมอัตโนมัติ, ซิงโครไนซ์กับบิตเครื่องมือ

โหมดการขนส่ง: การขนส่งสายพานอัตโนมัติ

5, ชิ้นส่วนเครื่องจักร

ตารางที่บอร์ด: นำเข้าบอร์ดกันน้ำและกันไฟ

ชั้นวาง: ญี่ปุ่น KHK

สายพานลำเลียง / สายพานล้อ: Italy Bredbury

ใบตัด: เยอรมัน Bohle

6, เครื่องใช้ไฟฟ้า

ใช้คอมพิวเตอร์ส่วนบุคคลอุตสาหกรรมเพื่อควบคุมอินเทอร์เฟซ Microsoft windows

แรงดันไฟฟ้า: 415V / 50HZ มีตัวควบคุมแรงดันไฟฟ้า

มอเตอร์: Japan YASKAWA Sever motor

สวิตช์วิธีการ: Switzerland ELCO

เครื่องใช้ไฟฟ้าหลักดั้งเดิม: Japan IZUMI & SCHNEIDER

นิวเมติกวาล์วสัดส่วน: ญี่ปุ่น SMC

7, ซอฟแวร์

ซอฟต์แวร์นำเข้าและซอฟต์แวร์เพิ่มประสิทธิภาพการตัดของอิตาลี (อิตาลี OPTIMA)

ซอฟต์แวร์เพิ่มประสิทธิภาพและซอฟต์แวร์การจัดการการผลิตสามารถใช้ร่วมกันได้

มีฟังก์ชั่นป้องกันขีด จำกัด การตัดน้ำ

นับจำนวนฟังก์ชั่นการผลิต

มีที่เก็บรูปต่างๆ 1,500 ชนิด (สะดวกสำหรับการวาดและควบคุม)

ซอฟต์แวร์สี CAD อัตโนมัติสามารถใช้งานร่วมกันได้

ซอฟต์แวร์เพิ่มประสิทธิภาพสามารถใช้กับซอฟต์แวร์ตัดได้โดยตรง

มีฟังก์ชั่นการแก้ไขอัตโนมัติรับประกันความถูกต้องในการตัด

เส้นทางการเลือกฟังก์ชั่นการรับประกันถึงความเร็วในการตัดที่เร็วที่สุด

Heteromorphism การตัดแบบอัตโนมัติสามารถรับประกันผลการตัดได้อย่างรวดเร็วและมีประสิทธิภาพ

ฟังก์ชั่นการเติมต้นฉบับและการแก้ไขสามารถตั้งค่าจุดกำเนิดได้สองครั้ง

อินพุตควบคุม: แป้นพิมพ์และเมาส์อินเทอร์เฟซภาษาจีนและอังกฤษ

มี heteromorphism มีดตัดความดันฟังก์ชั่นไกล่เกลี่ยอัตโนมัติรับประกันการตัดผลลัพธ์ที่ดีที่สุด

การสแกนเทมเพลต Heteromorphism: สแกนรูปแบบต่าง ๆ รวมถึง Heteromorphism ทีละจุดและแปลงเป็นรูป CAM

ซอฟต์แวร์เพิ่มประสิทธิภาพ: สามารถรวมและจัดเรียงขนาดตัดชนิดใดก็ได้โปรแกรมตัดที่ดีที่สุดเอาท์พุทเพิ่มอัตราการตัดและยังมีซอฟต์แวร์แก้ไขด้วยตนเองหลังจากการปรับให้เหมาะสมเพิ่มอัตราส่วนการใช้ตัดอย่างมีประสิทธิภาพ

ปรับความดันและความเร็วในการตัดให้ดีที่สุด: ตามรูป, เส้นตรง, ส่วนโค้ง, incurve, แหล่งกำเนิดของความดันและการเสร็จสิ้น, ส่วนการเร่งความเร็ว, ส่วนความเร่งและอื่น ๆ , ปรับแต่ง, ไกล่เกลี่ยและความดันและความเร็วที่เหมาะสมที่สุด

การจัดเก็บ Heteromorphism: การจัดเก็บ heteromorphism มากกว่า 300 ชนิดหนึ่งนี้สามารถตอบสนองความต้องการที่เป็นไปได้ทั้งหมด

Heteromorphism การเพิ่มประสิทธิภาพ: heteromorphism ในการจัดเก็บสามารถเปลี่ยนแปลงขนาด spined ได้อย่างอิสระย้ายทิศทางใด ๆ รวมกันได้อย่างอิสระตามคำสั่ง

ฟังก์ชั่นที่ตั้งสว่าน: ในการจัดเก็บข้อมูลการจัดหาฟังก์ชั่นการเจาะติดตั้ง heteromorphism

Tool bit ปกป้องฟังก์ชั่น: ฟังก์ชั่นการป้องกันทางกลหลีกเลี่ยงความผิดพลาดใด ๆ

การตัดแบบเฮเทอร์มอร์ฟิซึม: อุปกรณ์สามารถตัดเป็นเส้นตรง, เส้นเฉียงหรือแบบเฮเทอร์มอร์ฟิซึม

การขนส่งด้วยสายพาน: มอเตอร์ขับสายพานโดยตรงส่งแก้วตัดไปยังเครื่องทำลายแก้ว

การป้องกันเส้นทาง: เส้นทางสูงสุดของอุปกรณ์มีการป้องกันสองเท่าของเครื่องจักรและไฟฟ้า

ฟังก์ชั่นตัดความดันไกล่เกลี่ย: ความดันทั้งหมดสามารถไกล่เกลี่ยได้ด้วยแป้นพิมพ์

8 ผนวกฟังก์ชั่นการลบภาพยนตร์

9 ใช้ภาชนะบรรจุน้ำมันโปร่งใส





ⅲ, YR-4228 เครื่องเป่าลมเบาะ

1, พารามิเตอร์เทคโนโลยี

1.1 มาตรฐานกระดาน: 4200 × 2800 มม

1.2 ความสูงของบอร์ด: 910 ± 30 มม

1.3 จำนวนเครื่องพัดลม: 1 ชุด

2, การกำหนดค่าหลัก

2.1 Table-board feel: นำเข้าสักหลาดอุตสาหกรรม (ส่วนประกอบเส้นใยและขนสัตว์)

2.2Table board: นำเข้าบอร์ดกันน้ำและกันไฟ

2.3 Carrier bar: crosswise 2sticks, lengthways 1stick

2.4Air cylinder: Taiwan Airtec

2.5 เครื่อง: Zhujiang

3 ผนวกฟังก์ชั่นการพลิกคว่ำอัตโนมัติ: ตารางสามารถเปิดด้านหนึ่ง



ⅳซอฟต์แวร์เพิ่มประสิทธิภาพหน้าต่างผนวกสามารถใช้ในคอมพิวเตอร์ส่วนบุคคล



รายการอุปกรณ์เสริมแบบสุ่ม

เลขที่	ชื่อ	หน่วย	จำนวน	หมายเหตุ
1	Optoelectronic สวิตช์	ชุด	2
2	ชุดเครื่องมือ	ชุด	1
3	ที่ใส่มีด (เยอรมัน)	ชุด	6
4	เปลี่ยนวิธีการ	ชุด	2
5	กำลังโหลดเครื่องดูด	ชิ้น	2
6	ผ้ากันเปื้อนเครื่องมือทองแดง	ชุด	2
7	694bearing	ชิ้น	4
8	Gasbag	ชิ้น	1
9	คู่มือการใช้งานภาษาอังกฤษ	ส่วนหนึ่ง	1
10	ซอฟต์แวร์ Optima	ชุด	1
