สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
LIJIANG
ได้รับการรับรอง:
CE

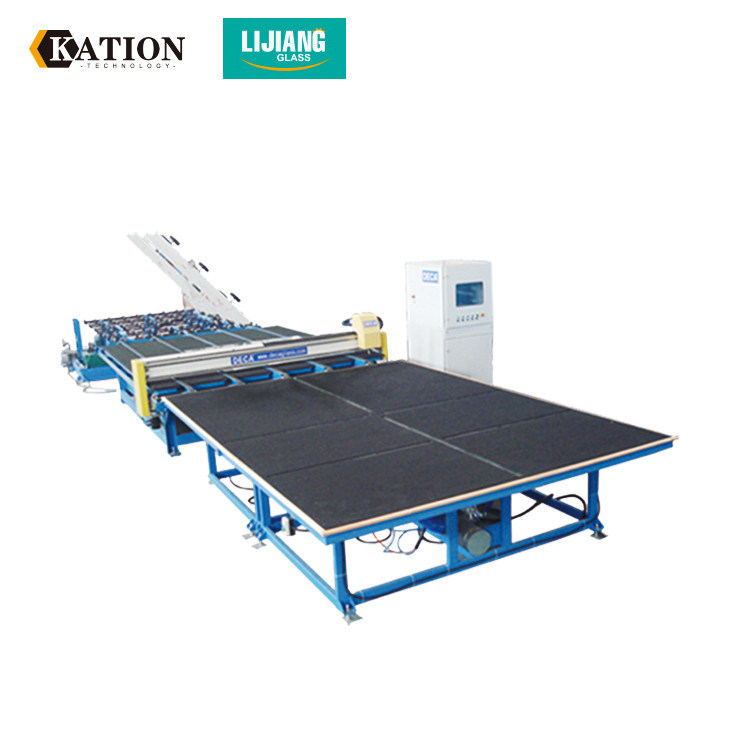

เครื่องตัดกระจกอัตโนมัติที่ใช้ในสายการผลิตแก้วกลวง
เครื่องตัดกระจกอัตโนมัติประกอบด้วยกลไกแชสซี, กลไกลำแสง, กลไกโต๊ะทำงาน, กลไกมีดตัด, กลไกการลำเลียง, กลไกการวางตำแหน่งการสแกนตาแมวและระบบควบคุมไฟฟ้า
หลักการทำงานของเครื่องตัดกระจกอัตโนมัติ
เครื่องตัดกระจกอัตโนมัติis to convey the cut glass by conveying belt to worktable, automatically input the position of glass through photoelectric scanning system, and then the cutting head with diamond wheel on the cutter holder moves along X and Y directions respectively by program control, cut the sheet. คือการส่งแก้วตัดโดยลำเลียงสายพานไปยังโต๊ะทำงานป้อนตำแหน่งกระจกโดยอัตโนมัติผ่านระบบสแกนตาแมวจากนั้นหัวตัดด้วยล้อเพชรบนที่จับใบมีดจะเคลื่อนที่ไปตามทิศทาง X และ Y ตามลำดับโดยโปรแกรมควบคุมตัดแผ่น CNC motion controller is used in the control part of the machine, and advanced AC servo motor is used in the drive part. CNC motion controller ถูกใช้ในส่วนควบคุมของเครื่องและใช้เซอร์โวมอเตอร์ AC ขั้นสูงในส่วนของไดรฟ์
พารามิเตอร์ทางเทคนิค
| ตัดความแม่นยำ | ≤± 0.30mm |
| ขนาดตัดสูงสุด | 3660 × 2750mm |
| ขั้นต่ำตัดขนาด | 100 × 100 มม |
| ความหนาของกระจก | 3 ~ 19mm |
| ความเร็วในการตัด | max100m / นาที |
| ความสูงของโต๊ะทำงาน | 930 ± 25mm |
| ความสูงของโต๊ะตัด | 4710 × 3250 × 930mm |
| ขนาดโต๊ะตัด | 1500kg |
| โหลดความเร็วในการขนส่งของตาราง | 40m / นาที |
| โหลดตารางเอียงความเร็ว | 7 / นาที |
| โหลดตารางระยะทางไปข้างหน้า | 1000mm |
| ตารางโหลดสูงสุดขนาดดูดซับ | 3660 × 2750mm |
| โหลดตารางนาทีขนาดดูดซับ | 1800 × 1800mm |
| โหลดตารางขนาด (สถานีแปลก) | 6000 × 3900 × 930mm |
| max. สูงสุด thickness of glass packing ความหนาของบรรจุแก้ว | 800mm |
| min.glass nog height | 240mm |
| ทำลายตารางมิติ | 4200 × 3000 × 930mm |
| มอเตอร์ไฟฟ้าเบาะลม | 5.5kw |
| ความกดอากาศ | 0.5--0.8Mpa |
| แหล่งจ่ายไฟ | AC380V 50Hz |
| พลังงานทั้งหมด | 18.5KW |
