เครื่องบรรจุด้วยมือสำหรับสารดูดความชื้นกระจก IGU Facade Glass การบรรจุ Mahcine Insulating Glass Processing



สารดูดความชื้นกระจกด้านหน้า IGU ใช้สำหรับการประมวลผลกระจกฉนวน

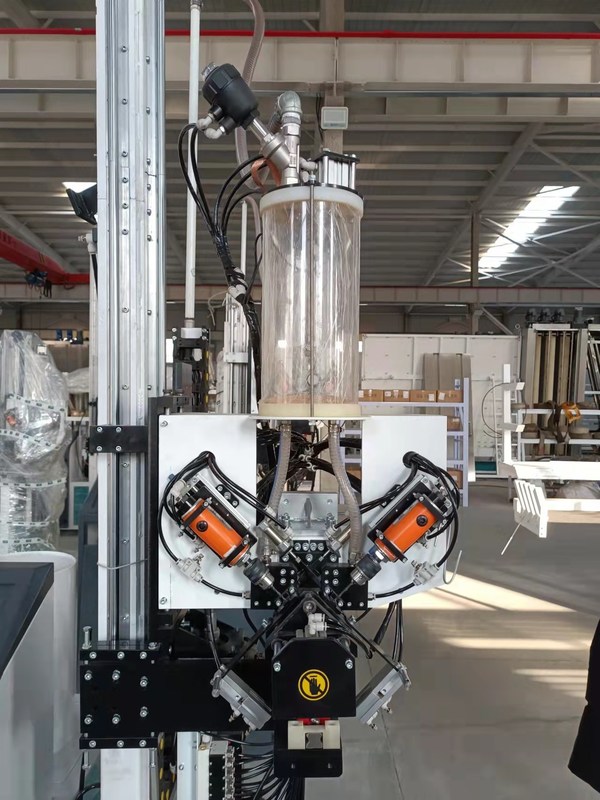

เครื่องบรรจุสารดูดความชื้น LJGZ 2020





มคุณสมบัติ

•ใช้ระบบควบคุม Siemens PLC

•ตะแกรงโมเลกุลขนาด 0.5 – 0.9 มม

•อินเทอร์เฟซหน้าจอสัมผัสเรียบง่ายและมองเห็นได้

•สามารถปรับความสูงของเครื่องได้ตามขนาดของสเปเซอร์เฟรม

•โหลดและเติมตะแกรงโมเลกุลโดยอัตโนมัติ

•ท่อคู่สำหรับการขนถ่ายเพื่อเพิ่มความเร็วในการบรรจุ





•สามารถปรับเวลาบรรจุได้

•เจาะ เติม และซีลโดยอัตโนมัติ

•ชิ้นส่วนหลักเป็นแบรนด์ที่นำเข้า

•เติมตะแกรงโมเลกุลอนุภาคขนาดใหญ่



ข้อมูลทางเทคนิค



สูงสุดขนาดเฟรม	2000 มม. * 2000 มม. (2500 มม. * 2500 มม.)
นาที.ขนาดเฟรม	300มม.*250มม
ข้อกำหนดอลูมิเนียม	6A- 27A
แหล่งอากาศ	≥0.65MPa
แหล่งจ่ายไฟและการใช้พลังงาน	AC220V 50Hz 1KW
ต้องการเส้นผ่านศูนย์กลางตะแกรงโมเลกุล	0.5-0.9 มม. หรือ 1.0 – 1.5 มม
มิติ	1100มม.*1100มม.*3600มม



เครื่องถ่ายโอนเฟรมอลูมิเนียม LJSKJ02











คุณสมบัติหลัก



• สเปเซอร์เฟรมขนส่ง

• ใช้งานง่าย ไม่ยุ่งยาก และคล่องตัว



ข้อมูลทางเทคนิค





แหล่งจ่ายไฟ	380V 50Hz
พลังงานทั้งหมด	0.18กิโลวัตต์
มิติ	2520*3012*3000มม

วีหุ่นยนต์ปิดผนึกกระจกฉนวน ertical รุ่น LJTJ2540







คุณสมบัติหลัก:

•ระบบควบคุมเซอร์โว Yaskawa ของญี่ปุ่น, 8 แกน, ระบบควบคุมเซอร์โว 7 ชุด, เครื่องซีลอัตโนมัติเต็มรูปแบบและประสิทธิภาพสูง

•ชั้นวางแก้วน้ำ 4 ตอน

•ใช้สายพานราวลิ้น การถ่ายโอนที่ราบรื่นและตำแหน่งที่ถูกต้อง

•ซ่อมแซมมุมกระจกโดยอัตโนมัติด้วยเครื่องขูดและลูกกลิ้ง

•วัดขนาดกระจก ความลึกของกาว (30 มม.) โดยอัตโนมัติ



•ทุกฟังก์ชั่นอัตโนมัติเป็นแบบแมนนวล

•สามารถเคลือบแก้วได้ 2 ชั้น

•กระจกรูปทรงพร้อมขอบเสริม, กระจกขั้นบันได, กระจกสามชั้น(ไม่จำเป็น)



•ปั๊มเพิ่มแรงดันหนึ่งชุดควบคุมสารกันรั่วสองกลุ่ม(ไม่จำเป็น)

•สามารถใช้ซิลิโคน โพลีซัลไฟด์ และซิลิโคนเคลือบหลุมร่องฟันโครงสร้างได้

•หัวกาวอยู่ด้านหน้าเครื่อง ง่ายต่อการเคลือบกระจกขั้นตอน

•สามารถเชื่อมต่อกับสายการผลิตกระจกฉนวน

•ด้วยฟังก์ชั่นการสแกนรหัส(ไม่จำเป็น)



ข้อมูลทางเทคนิค



สูงสุดขนาดแก้ว	2500*4000มม
นาที.ขนาดแก้ว	400*300มม
ความหนาของแก้ว	12-56มม
ความเร็วในการทำงาน	5-40m/นาที
ความกดอากาศ	≥0.6MPa
บีบความดัน	32MPa
แรงดันไฟฟ้า	380V 15กิโลวัตต์
มิติโดยรวม	11000*2000*3500มม







พารามิเตอร์ทางไฟฟ้า



ชื่อ	ต้นทาง	ยี่ห้อ
เซอร์โวมอเตอร์	ญี่ปุ่น	ยาสกาวะ
ไดรเวอร์เซอร์โว	ญี่ปุ่น	ยาสกาวะ
ซีพียู	ญี่ปุ่น	ยาสกาวะ
ส่วนประกอบแรงดันต่ำ	เยอรมนี	ซีเมนส์
ทางเดิน	ไต้หวัน	ฮิวิน
แหล่งจ่ายไฟสลับ	ไต้หวัน	เมกะวัตต์
สวิตช์เซ็นเซอร์	เกาหลี	ออโตนิคส์
ส่วนประกอบนิวเมติก	ญี่ปุ่น	บตท
หน้าจอสัมผัส	จีน	เกาซาน
เซอร์โวมอเตอร์	ญี่ปุ่น	ยาสกาวะ
ไดรเวอร์เซอร์โว	ญี่ปุ่น	ยาสกาวะ

สายการผลิตกระจกฉนวนแนวตั้งอัตโนมัติ

LJBZ3370



ผลงาน

•ระบบควบคุม Siemens Siemens PLC ของเยอรมนี, อินเทอร์เฟซหน้าจอสัมผัส

•การระบุกระจกเคลือบและกระจก Low-E โดยอัตโนมัติ

•แปรงขนนุ่ม 3 คู่สามารถล้างแก้ว Low-E แบบออนไลน์และออฟไลน์ได้

•เครื่องซักผ้านำมาใช้วัสดุ SS และอุปกรณ์กันน้ำ

•ระบบทำความร้อนด้วยอากาศ

•การตั้งค่าเริ่มและหยุดการทำงานของพัดลมแอร์อัตโนมัติ

•ระบบลดเสียงรบกวน

•การแสดงความเร็วในการซักแบบออนไลน์

•การทำงานต่อเนื่องอัจฉริยะ ประหยัดพลังงาน

•กระดานกดแบบปรับได้เพื่อให้พื้นผิวกดแผ่นตรง

•Automatic Gas Filing สามารถตั้งค่าก๊าซและแสดงขั้นตอนของ เติมออนไลน์ด้วยความเข้มข้นของก๊าซสูง

•โหมดการเชื่อมต่อของปลั๊กการบิน

•ใช้ได้กับการผลิต Triple LG/รูป IG / แก้วขั้นบันได



รายละเอียดแนะนำ LJBZ3370

•01 ส่วนการโอน

กลไกการตรวจจับการเคลือบ การตรวจจับฟิล์ม Low-e แบบออฟไลน์โดยอัตโนมัติ

•02 เครื่องซักผ้า

คุณสมบัติหลัก:

•ใช้แปรงขนนุ่ม 6 ชิ้นที่มีขนนุ่ม 0.1 มม. สามารถล้างแก้วทรงเตี้ยได้

•มีดลมใหม่ใช้โปรไฟล์อลูมิเนียม (Duckbill Air Knife) ขนาดของช่องลมจะถูกปรับโดยปากเป็ดโปรไฟล์อลูมิเนียมวิธีนี้สามารถลดจำนวนสกรูปรับ ตรวจสอบให้แน่ใจว่าสกรูแต่ละตัวไม่หลวม และหลีกเลี่ยงการสั่นพ้องของมีดลม

•มีดลมสามารถปรับความกว้างของมีดลมโดยอัตโนมัติตามความหนา

•กล่องการทำงานพร้อมจอแสดงผลความเร็วในการซักสามารถแสดงความเร็วการซักได้อย่างแม่นยำ (8-10m)

•แท้งค์น้ำควบคุมอุณหภูมิอัตโนมัติ ระบบเติมน้ำ

•ระบบลดเสียงของยุโรป

•วัสดุสแตนเลส

•03 ส่วนการปลดปล่อย

•แก้วเก็บ

•04 ส่วนตรวจสอบและติดตั้ง

โครงสร้างใหม่ของส่วนนี้เปลี่ยนเป็นโครงสร้างการยกแบบอินไลน์บีม (คานคู่)ง่ายต่อการตรวจสอบและเช็ดกระจก

•05 ส่วนการถ่ายโอน

•วัดความหนากระจกอัตโนมัติใช้งานได้ตามความต้องการจริงเมื่อทำงาน

•06 ส่วนการกดและการเติม





คุณสมบัติหลัก:

•กระจกฉนวนยาวพิเศษ (3300 มม. * 7000 มม.) สามารถบีบอัดได้

•ใช้สายพานลำเลียงเพื่อถ่ายโอนแก้ว ใช้เซอร์โวมอเตอร์เพื่อกดแก้ว

•แผ่นกดสามารถเปิดได้เพื่อการบำรุงรักษาง่าย

•กระดานกดที่มีโครงสร้างปรับได้เพื่อรับประกันอายุการใช้งานที่ยาวนาน

•เติมก๊าซอาร์กอนโดยอัตโนมัติด้วยเอฟเฟกต์การปิดผนึกที่สำคัญ ปริมาณอาร์กอนที่สูงขึ้น

•กำหนดโซนเพื่อเติมแก้วขนาดต่างๆ ด้วยวิธีการปิดผนึกที่ตามมา ช่วยลดการสูญเสียอาร์กอน

•สามารถตั้งค่าแก๊สและแสดงขั้นตอนการเติมแก๊สบนหน้าจอสัมผัส



•เซ็นเซอร์ปฏิกิริยาเร็วสำหรับการควบคุมกระบวนการเติมก๊าซอย่างถาวร

•ความเข้มข้นของก๊าซสามารถเข้าถึงได้มากกว่า 90%

•ไม่ต้องเจาะรูบนโครงสเปเซอร์

•ก๊าซมาตรฐานคือก๊าซอาร์กอน

•07 ส่วนการปลดปล่อย

•แก้วเก็บ

•สามารถต่อกับเครื่องซีลได้



ข้อมูลทางเทคนิค



สูงสุดขนาดแก้ว	3300 มม. * 7000มม
ขนาดแก้วสูงสุดสำหรับเติมแก๊ส	3300มม.*7000มม
นาที.ขนาดแก้ว	280มม.*450มม
ความหนาของแก้ว	3-30มม
ความหนาของกระจกฉนวน	80มม
ความเร็วในการล้างแก้ว	2-10m/นาที
ความเร็วของสายพานลำเลียงแก้ว	45ม./นาที
แปรงซักผ้า	แปรงขนนุ่มขนาด 0.1 มม. 3 คู่
น้ำประปา	ปริมาณการใช้น้ำ:0.5t/h การนำไฟฟ้า:40μs/cm
การจ่ายอากาศ	การไหล: 1500L/min
ความกดอากาศ	≥0.8MPa
พลังงานทั้งหมด	3P 380V 50HZ 40KW
มิติ	47200*3500*4500มม
น้ำหนัก	8500กก







พารามิเตอร์ทางไฟฟ้า



ชื่อ	ต้นทาง	ยี่ห้อ
บมจ	เยอรมนี	ซีเมนส์
เครื่องใช้ไฟฟ้าแรงต่ำ	เยอรมนี	ซีเมนส์
ตัวแปลงความถี่	เยอรมนี	ซีเมนส์
เซอร์โวมอเตอร์สำหรับกระจกขั้นบันได	ญี่ปุ่น	ฟูจิ
สวิตช์ตาแมว	เยอรมนี	ป่วย
ไมโครสวิตช์	ไต้หวัน	มีแนวโน้ม
ปุ่มและไฟแสดงสถานะ	ฝรั่งเศส	ชไนเดอร์
หน้าจอสัมผัส	ไต้หวัน	ไวน์วิว
รีเลย์ระดับกลาง	ญี่ปุ่น	ออมรอน
มอเตอร์แปรงถ่าน	จีน	ชิงหัว
ปั๊มน้ำ	จีน	หลิงเซียว
แนะนำ	ไต้หวัน	ฮิวิน
ส่วนประกอบนิวเมติกส์	ไต้หวัน	แอร์แทค
IG line ไม่ต้องเติมน้ำมันออนไลน์









ชื่อ	ต้นทาง	ยี่ห้อ
เซอร์โวมอเตอร์	เยอรมนี	ซีเมนส์
บมจ	เยอรมนี	ซีเมนส์
เครื่องใช้ไฟฟ้าแรงต่ำ	เยอรมนี	ซีเมนส์
ตัวแปลงความถี่	เยอรมนี	ซีเมนส์
ทรานเฟอร์มอเตอร์	ไต้หวัน	หลินไห่
มอเตอร์แปรงถ่าน	ไต้หวัน	หลินไห่
ปั๊มน้ำ	จีน	หลิงเซียว
แนะนำ	ไต้หวัน	ฮิวิน
ส่วนประกอบนิวเมติกส์	ไต้หวัน	แอร์แทค
มาตรวัดไฟฟ้า	จีน	มิรัน
สวิตช์ตาแมว	เยอรมนี	ป่วย
ไมโครสวิตช์	ไต้หวัน	มีแนวโน้ม
ปุ่มและไฟแสดงสถานะ	ฝรั่งเศส	ชไนเดอร์
หน้าจอสัมผัส	ไต้หวัน	ไวน์วิว
รีเลย์ระดับกลาง	ญี่ปุ่น	ออมรอน
IG line เติมแก๊สออนไลน์





หุ่นยนต์ปิดผนึกกระจกฉนวนแนวตั้ง LJTJ2540





 แอปพลิเคชัน

l ใช้เซอร์โวมอเตอร์ 8 ตัว

l นำระบบควบคุมเซอร์โวของญี่ปุ่นมาใช้ด้วยประสิทธิภาพที่มั่นคง

l วัดขนาดกระจก ความลึกของกาว และความเร็วของกาวโดยอัตโนมัติด้วยการปรับเชิงเส้น

l ใช้สายพานราวลิ้นเพื่อให้การลำเลียงราบรื่นด้วยตำแหน่งที่ถูกต้อง

l อะไหล่ผลิตด้วยมาตรฐานสูงและมีความแม่นยำสูงเพื่อให้แน่ใจว่าเครื่องสามารถใช้งานได้ในระยะยาว

l มุมกระจกเต็มไม่มีฟองอากาศ ผิวเรียบ ไม่ต้องทา

l เครื่องอัตโนมัติเต็มรูปแบบและมีประสิทธิภาพสูง

l การออกแบบมีดโกนใหม่โดยเฉพาะอย่างยิ่งสำหรับการสร้างรถไฟ IG ที่มีด้านข้างและมุมเท่ากันโดยไม่มีฟองอากาศ

l ซ่อมแซมมุมกระจกโดยอัตโนมัติด้วยพื้นผิวที่สวยงาม

l ถ่ายทอดได้อย่างราบรื่นโดยไม่มีรอยขีดข่วนและมลภาวะ

l ชิ้นส่วนฟังก์ชันเดียวมีฟังก์ชันแบบแมนนวล ปรับแต่งได้ง่าย



Øกาวหลัง อุปกรณ์



เมื่อแรงดันเพิ่มขึ้น กาว B จำนวนมากจะไหลกลับโดยอัตโนมัติ ช่วยประหยัดวัสดุ



• ไดเอทบอดี้ อุปกรณ์



อุปกรณ์ตัวไดเอทมีสองหน้าที่อันซ้ายใช้สำหรับกรองสิ่งเจือปนและความชื้นเมื่อเติมก๊าซเข้าไป จากนั้นอันขวาจะทำหน้าที่หล่อลื่น



ทางเทคนิค ข้อมูล



ขนาดแก้วสูงสุด	2500มม.*4000มม
ขนาดแก้วขั้นต่ำ	280มม.*400มม
ความหนาของแก้ว	12-56มม
ความเร็วในการทำงาน	5-40m/นาที
ความกดอากาศ	0.6-0.8MPa
บีบความดัน	<350กก./ลบ.ม
มุมระนาบ	6°- 9°
น้ำหนักแก้วสูงสุด	400กก
แรงดันไฟฟ้า	380V 50Hz 3P

 รายการส่วนประกอบหลัก



ชื่อ	ยี่ห้อ
สวิตช์	ซีเมนส์
เซอร์โวมอเตอร์	ยาสกาว่า ของญี่ปุ่น
แบบจำลอง I/O	ประเทศญี่ปุ่น MSYSTEM
ส่วนประกอบแรงดันไฟฟ้าที่ต่ำกว่า	ซีเมนส์
ซีพียู	ยาสกาว่า ของญี่ปุ่น
ตัวแปลงความถี่	ออมรอนของญี่ปุ่น
แหล่งจ่ายไฟสลับ	MW ไต้หวัน
ส่วนประกอบนิวเมติก	บตท. ประเทศญี่ปุ่น
บมจ	ซีเมนส์
ทางเดิน	ซีเมนส์
