รายละเอียดสินค้า:
|
| ชื่อผลิต: | อุปกรณ์จ่ายเคลือบหลุมร่องฟัน Insulating Glass Sealing Robot | ขนาดแก้วสูงสุด: | 2000 * 2500 |
|---|---|---|---|
| กดสองครั้ง: | 2000 * 3000 | ความหนาของกระจก: | 60 มม |
| ประเภทแก้ว: | กระจกสองชั้น / สามชั้น / ขั้นบันได | การประกัน: | 1 ปี |
| เน้น: | อุปกรณ์จ่ายยาแนว 2000 * 2500,อุปกรณ์จ่ายน้ำยาซีล 60 มม.,หุ่นยนต์ปิดผนึกกระจกฉนวน 2000 * 2500 |
||

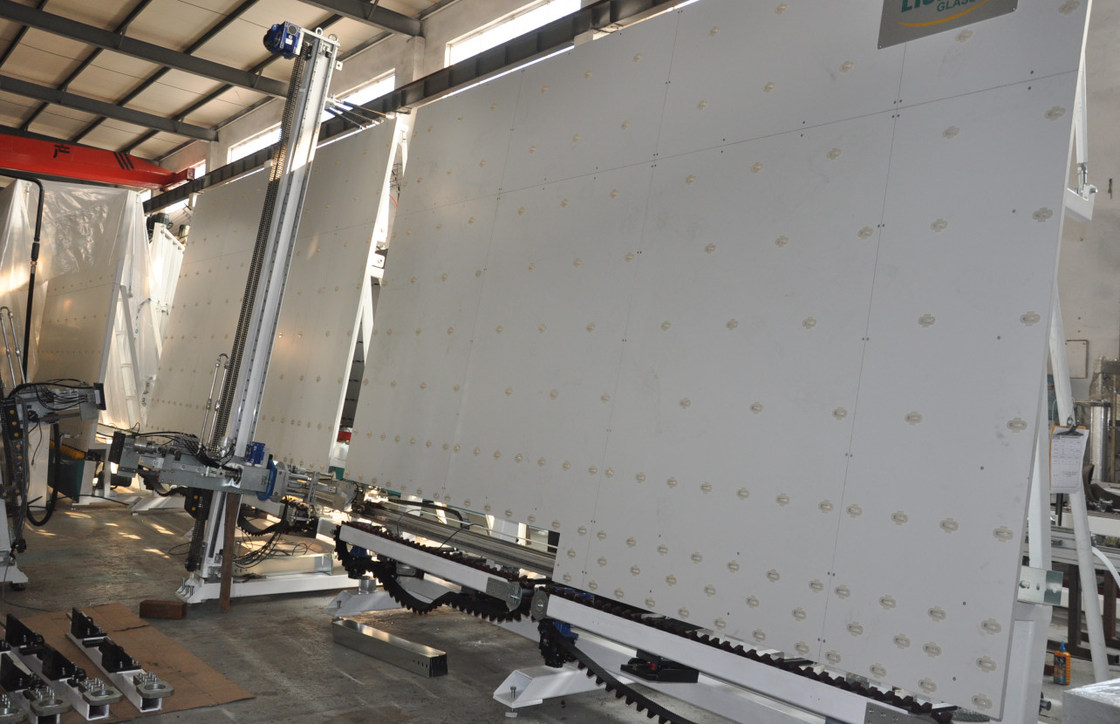

หุ่นยนต์ปิดผนึกอัตโนมัติ - 2000 (ความสูง) * 2500
Vertหุ่นยนต์ปิดผนึกกระจกฉนวน icalเครื่องอัดรีดซิลิโคน
การใช้เครื่องอัดรีดซิลิโคน
ใช้เซอร์โวมอเตอร์ 8 ตัว
l ใช้ระบบควบคุมเซอร์โวของญี่ปุ่นประสิทธิภาพที่มั่นคง
l วัดขนาดแก้วความลึกในการติดกาวและความเร็วในการติดกาวโดยอัตโนมัติผ่านการปรับเชิงเส้น
ล. ใช้สายพานซิงโครนัสการลำเลียงที่มั่นคงและตำแหน่งที่ถูกต้อง
l ชิ้นส่วนอะไหล่ได้มาตรฐานและแม่นยำสูงเพื่อให้มั่นใจได้ว่าเครื่องสามารถใช้งานได้เป็นเวลานาน
ล. มุมของกระจกเต็มไม่มีฟองอากาศและพื้นผิวเรียบไม่จำเป็น
l เครื่องอัตโนมัติที่มีประสิทธิภาพสูง
l การออกแบบมีดโกนใหม่เหมาะอย่างยิ่งสำหรับการทำให้รถไฟ IG มีด้านข้างและมุมที่แบนมากและไม่มีฟองอากาศ
ล. ซ่อมแซมมุมกระจกที่สว่างบนพื้นผิวโดยอัตโนมัติ
ล. การลำเลียงที่มั่นคงไม่มีรอยขีดข่วนไม่มีมลพิษ
l ส่วนฟังก์ชั่นเดี่ยวมีฟังก์ชั่นแมนนวลปรับได้ง่าย
การวาดรายละเอียดของเครื่องอัดรีดซิลิโคน
Øปั๊ม A และปั๊ม B หนึ่งชุด
มีส่วนประกอบ A เดียวและส่วนประกอบ B เดียวกาว A และ B จะถูกผสมและปรับสัดส่วนโดยอัตโนมัติ
Øอุปกรณ์กาว
เมื่อความดันเพิ่มขึ้นกาว B จะไหลย้อนกลับโดยอัตโนมัติจึงช่วยประหยัดวัสดุ
Øอุปกรณ์คู่กาย
อุปกรณ์สองตัวมีสองฟังก์ชั่นทางด้านซ้ายใช้เพื่อกรองสิ่งสกปรกและความชื้นเมื่อเติมก๊าซและทางด้านขวาจะทำหน้าที่ในการหล่อลื่น
Øอุปกรณ์ซีล
ใช้เซอร์โวมอเตอร์ของ Japan Yaskawa เพื่อควบคุมซีลด้วยการหมุน 360 °มีการตั้งค่ามีดโกนเพื่อขูดกาวส่วนเกินและไม่จำเป็นต้องซ่อมแซมมุมกระจกอีกเป็นครั้งที่สอง
Øสายพานซิงโครนัส
อุปกรณ์สายพานราวลิ้นช่วยให้เคลื่อนย้ายกระจกได้อย่างราบรื่นและถูกต้องในตำแหน่ง
เซ็นเซอร์อัจฉริยะ
วางตำแหน่งกระจกและกาวเซนเซอร์ให้มีความลึกโดยอัตโนมัติและสามารถปรับความเร็วในการเคลือบได้ทางออนไลน์
Øฟังก์ชั่นการจัดเก็บ
เมื่อขนาดกระจกน้อยกว่า 1.8 ม. สามารถเก็บกระจกฉนวนได้สามชิ้น
Øติดตั้งอุปกรณ์ด้วยตนเอง
แต่ละชิ้นส่วนมีการใช้งานแบบแมนนวลในกรณี
Øแปดเซอร์โว
หุ่นยนต์ใช้กลไกเซอร์โวของ Yaskawa แปดตัวซึ่งสี่ตัวควบคุมส่วนประกอบของระบบส่งกำลังในอีกสี่กลไกเซอร์โวพวกเขาควบคุมถ้วยดูดการยกการขับเคลื่อนและการปรับกลไกและการหมุน
Øส่วนประกอบไฟฟ้าหลัก
ส่วนประกอบไฟฟ้าหลักใช้ Siemens, SMC และชิ้นส่วนอะไหล่ที่มีชื่อเสียงอื่น ๆ เพื่อรักษาประสิทธิภาพที่มั่นคงยิ่งขึ้น
² ข้อมูลทางเทคนิคเครื่องอัดรีดซิลิโคน
| ขนาด Max.glass | 2500 มม |
| ขนาด Min.glass | 170 มม. * 400 มม. (เครื่อง 2000 มม.) |
| ความหนาของกระจก | 12-56 มม |
| ความเร็วในการทำงาน | 5-40m / นาที |
| ความดันอากาศ | 0.6-0.8MPa |
| บีบความดัน | <350 กก. / ม |
| มุมเครื่องบิน | 6 ° - 9 ° |
| น้ำหนักแก้วสูงสุด | 400 กก |
| แรงดันไฟฟ้า | 380V 12 กิโลวัตต์ |
| มิติโดยรวม | 8700 มม. * 2000 มม. * 3500 มม |
รายการส่วนประกอบหลักเครื่องอัดรีดซิลิโคน
| ชื่อ | ยี่ห้อ |
| สวิตซ์ | ซีเมนส์ |
| เซอร์โวมอเตอร์ | ญี่ปุ่น YASKAWA |
| แบบจำลอง I / O | MSYSTEM ของญี่ปุ่น |
| ส่วนประกอบแรงดันไฟฟ้าต่ำ | ซีเมนส์ |
| ซีพียู | ญี่ปุ่น YASKAWA |
| ตัวแปลงความถี่ | OMRON ของญี่ปุ่น |
| การเปลี่ยนแหล่งจ่ายไฟ | ไต้หวัน MW |
| ส่วนประกอบนิวเมติก | บตท. ญี่ปุ่น |
| บมจ | ซีเมนส์ |
| Guideway | ซีเมนส์ |
รายละเอียดของเครื่องอัดรีดขนาดเล็ก
•การควบคุมระบบเซอร์โวญี่ปุ่น Yaskawa เครื่องปิดผนึกอัตโนมัติเต็มรูปแบบและมีประสิทธิภาพสูง
• 4 ส่วนสามารถเก็บแก้ว
ใช้สายพานราวลิ้นการถ่ายโอนที่ราบรื่นและตำแหน่งที่ถูกต้อง
•ซ่อมมุมกระจกโดยอัตโนมัติด้วยมีดโกนและลูกกลิ้ง
•วัดขนาดแก้วโดยอัตโนมัติความลึกของกาว (30 มม.)
•ทุกฟังก์ชั่นอัตโนมัติพร้อมการใช้งานแบบแมนนวล
•สามารถเคลือบแก้วสองชั้น
• สามารถใช้ซิลิโคนโพลีซัลไฟด์และเคลือบหลุมร่องฟันโครงสร้างซิลิโคน
•หัวกาวอยู่ด้านหน้าของตัวเครื่องซึ่งง่ายต่อการเคลือบแก้วขั้นตอน
•สามารถเชื่อมต่อกับสายการผลิตกระจกฉนวน
•กระจกรูปทรงที่มีขอบเสริมกระจกขั้นบันไดกระจกสามชั้น (อุปกรณ์เสริม)
•ปั๊มเสริมแรงหนึ่งชุดควบคุมสารเคลือบหลุมร่องฟันสองกลุ่ม (อุปกรณ์เสริม)
•ด้วยฟังก์ชั่นการสแกนรหัส (อุปกรณ์เสริม)
