รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | เครื่องดัดโค้งอัตโนมัติ | ชนิด: | LJZW2020 |
|---|---|---|---|
| Max. แม็กซ์ bending size ขนาดดัด: | 2000mm * 2000mm | Min. นาที. bending size ขนาดดัด: | 250mm * 200mm |
| ความกว้างของตัวเว้นวรรคอลูมิเนียม: | 5.5-27mm | ข้อผิดพลาดด้านมิติ: | ± 0.5 มม |
| ข้อผิดพลาดมุม: | ±1º | ||
| แสงสูง: | 27mm แก้วสแตนเลสเป็นตัวเว้นวรรค,PLC แก้วขอบเครื่องบด |
||

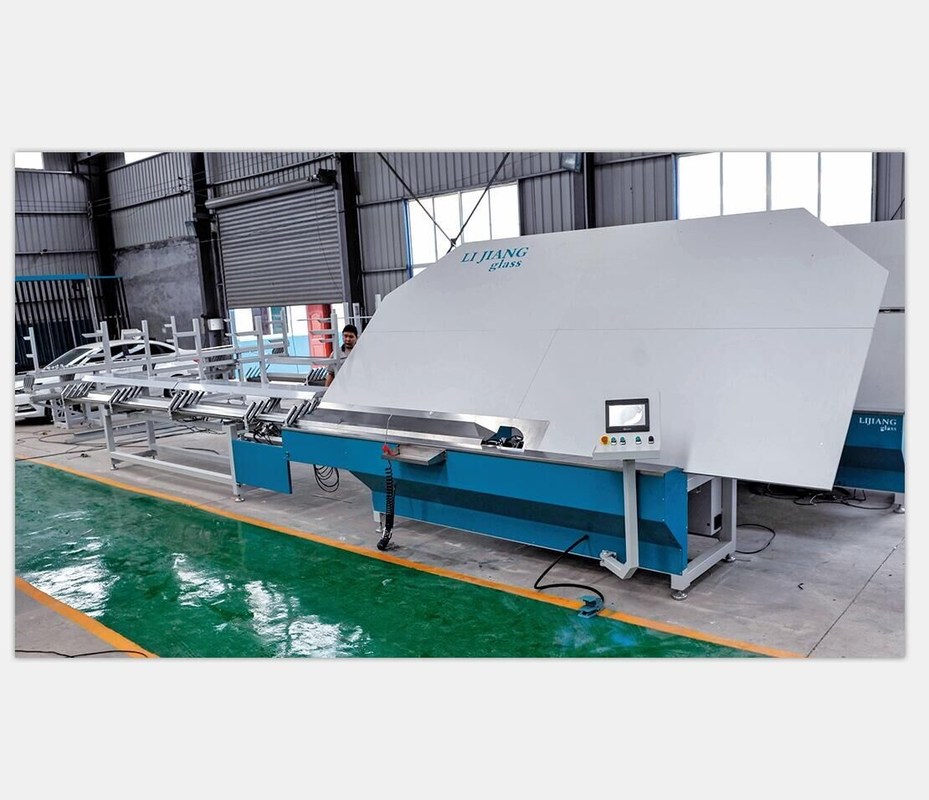

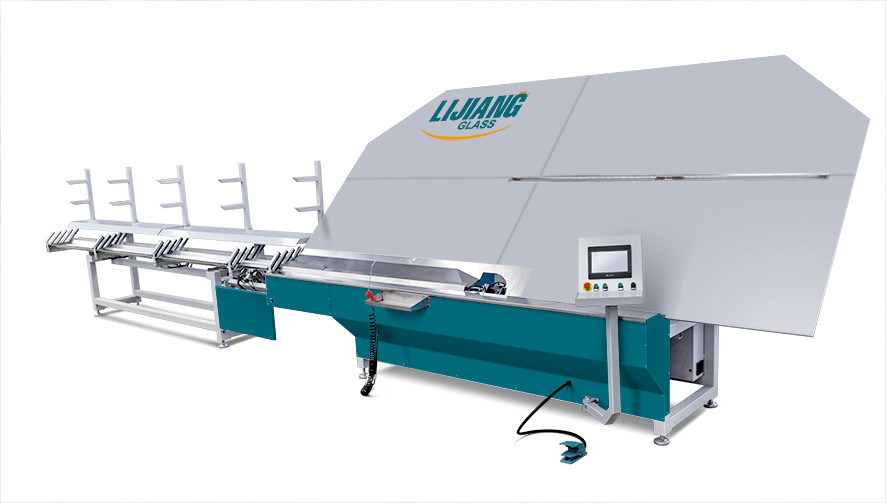

นำระบบควบคุม PLC ของซีเมนส์มาใช้เป็นเครื่องดัดโค้งอัตโนมัติ LJZW2020
เครื่องดัดท่ออลูมิเนียมอัตโนมัติถูกควบคุมโดย PLCโดยอาศัยอำนาจตามโหมดของ
การป้อนข้อมูลแบบโต้ตอบระหว่างมนุษย์และเครื่องจักรบนหน้าจอสัมผัสสิ่งอำนวยความสะดวกสามารถรับได้ตามที่คาดหวัง
ข้อมูลพารามิเตอร์ในข้อกำหนดที่แตกต่างกันของเฟรมอลูมิเนียมสี่เหลี่ยมหรือนูน
ข้อมูลขอบและมุมของรูปหลายเหลี่ยมประกอบด้วยส่วนโค้งหรือหน้าแปลนแบบตรงไม่มาก
กว่า 8 ขอบรับปริมาณของเฟรมอลูมิเนียมที่ต้องการพร้อมกัน
ที่จะประมวลผลเช่นเดียวกับพารามิเตอร์ของอุปกรณ์ควบคุมอื่น ๆ ในการดำเนินงานที่ถูกต้อง
ซึ่งเป็นหลักตอบสนองรูปร่างที่ต้องการของแก้วฉนวนปัจจุบัน
อุปกรณ์ตัวเครื่องดัด
อุปกรณ์ร่างกายของเครื่องดัดประกอบด้วยร่างกายและกรอบอลูมิเนียมเฟรม backp
เลน, ระบบการให้อาหารอัตโนมัติ, ระบบการให้อาหารโดยเซอร์โว, กลไกทำลายอัตโนมัติ,
ระบบดัดอัตโนมัติ, ระบบควบคุมไฟฟ้า, ระบบควบคุมพลังงาน, ตู้ควบคุม
และสัมผัสส่วนต่อประสานกับเครื่องจักรของมนุษย์
ร่างกายและกรอบของเครื่องจักร 2. backplane เฟรมอลูมิเนียม 3. ระบบการให้อาหารอัตโนมัติ 4.
ระบบการให้อาหารโดยเซอร์โว 5. กลไกการแตกอัตโนมัติ 6. ระบบดัดอัตโนมัติ 7.
ระบบควบคุมไฟฟ้า 8. ระบบเชื่อมต่อระหว่างมนุษย์และเครื่องจักร
(1) ร่างกายและกรอบของเครื่อง: เป็นผู้ให้บริการของการสนับสนุนและส่วนประกอบทั้งหมด
การติดตั้งเครื่องดัดนำวิธีการเชื่อม
(2) backplane กรอบอลูมิเนียม: นำคณะกรรมการอุตสาหกรรมหลายชั้นที่ใช้ในกระบวนการ
ของการขึ้นรูปเฟรมอลูมิเนียมเพื่อตั้งปิดระนาบของแถบอลูมิเนียมที่ครอบคลุม
โครงสร้างสามารถหมุนและล้มลงบนฐานเพื่อให้สะดวกในการตรึงของ
สิ่งอำนวยความสะดวกในการขนส่งทางไกล
(3) ระบบเชื่อมต่อท่ออัตโนมัติ: ระบบประกอบด้วยองค์ประกอบตำแหน่งร่วม
และส่วนประกอบตำแหน่งแถบอลูมิเนียมเมื่อปลายอลูมิเนียมเป็นตัวเว้นวรรคถึง
สัญญาณระบบเชื่อมต่อท่อจะค้นหาจุดสิ้นสุดของตัวเว้นวรรคอลูมิเนียมโดยอัตโนมัติ
และรอให้ตัวเว้นวรรคอะลูมิเนียมตัวต่อไปเชื่อมต่อ;
ดัดเหล็กกล้าไร้สนิม ( ไม่จำเป็น)
ดัดโค้งงออบอุ่น (ไม่จำเป็น)
อุปกรณ์ในประเทศเยอรมนี
| แม็กซ์ขนาดดัด | 2000mm * 2000mm |
| นาที.ขนาดดัด | 250mm * 200mm |
| ความกว้างของตัวเว้นวรรคอลูมิเนียม | 5.5-27mm |
| ข้อผิดพลาดด้านมิติ | ± 0.5 มม |
| ข้อผิดพลาดมุม | ±1º |
| ความเร็วในการประมวลผล | 17s |
| ระบบจ่ายอากาศ | ≥0.65MPa |
| พลังงานทั้งหมด | AC220 / 380V 50Hz 2.5KW |
| มิติ | 10500mm * * * * * * * * 2200mm 2600mm |
| ชื่อ | ORIGIN | ยี่ห้อ |
| PLC | ประเทศเยอรมัน | SIEMENS |
| ไดรเวอร์เซอร์โว | ประเทศเยอรมัน | SIEMENS |
| เซอร์โวมอเตอร์ | ประเทศเยอรมัน | SIEMENS |
| ส่วนประกอบแรงดันไฟฟ้าต่ำ | ประเทศเยอรมัน | SIEMENS |
| กลุ่มที่มี 3 คน | ไต้หวัน | Airtac |
| กระบอก | ไต้หวัน | Airtac |
| ถ่ายทอด | ประเทศญี่ปุ่น | OMRON |
| เซนเซอร์ | เกาหลี | AUTONICS |
| หน้าจอสัมผัส | ไต้หวัน | WEINVIEW |
| คู่มือ | ไต้หวัน | การบาดเจ็บที่สมอง |
| โซลินอยด์วาล์ว | ไต้หวัน | Airtac |
| สวิตช์ไฟ | ไต้หวัน | TEND |
