รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | เครื่องอัดรีดบิวทิล | ชนิด: | LJTB01 |
|---|---|---|---|
| บีบดัน: | 10-18mpa | อุณหภูมิ: | 110 ~ 140 ℃ |
| ความหนาของกาว: | 0.3-0.5MM | ความกว้างของกาว: | 3.5 มม |
| แสงสูง: | 47m / นาทีเครื่องเคลือบอัดขึ้นรูป,เคลือบเครื่องแก้วคู่ |
||

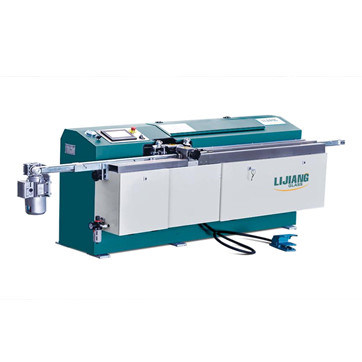

เครื่องรีดบิวทิลสำหรับกระจกฉนวนที่ความเร็วในการเคลือบอย่างรวดเร็วสามารถสูงถึง 47m / นาที
1. ภาพรวมผลิตภัณฑ์และพารามิเตอร์
เครื่องอัดรีดบิวทิลใหม่เป็นอุปกรณ์ที่จำเป็นสำหรับการผลิตเฟรมอลูมิเนียม
ประเภทแก้วฉนวนแม้ว่ามันจะเป็นสิ่งจำเป็นสำหรับการผลิตแก้วกดแนวตั้ง
สาย. บิวทิลที่ติดกาวทั้งสองด้านของกรอบอลูมิเนียมโดยเครื่องอัดรีดบิวทิลใหม่
เป็นกาวแรกสำหรับฉนวนแก้วดังนั้นคุณภาพของบิวทิลจึงตัดสินใจคุณภาพโดยตรง
กระจกฉนวนและการใช้ชีวิต
1.1 ภาพรวมผลิตภัณฑ์
อุปกรณ์ถูกควบคุมโดยโปรแกรม PLC สามารถทำงานได้อย่างอัตโนมัติและเสร็จสิ้นการติดกาวอย่างแน่นอน
ผู้ประกอบการจะต้องรองรับเฟรมอลูมิเนียมอื่น ๆ (ลูกกลิ้งหนีบโอนและอื่น ๆ )
เสร็จสิ้นโดยอัตโนมัติด้วยการตั้งค่าโปรแกรมอุปกรณ์นี้เหมาะสำหรับสี่เหลี่ยมสี่เหลี่ยม
เฟรมอลูมิเนียมและโค้งเส้นผ่านศูนย์กลางด้านในของถังบิวทิลเท่ากับ 200 มม. สูงสุด
สามารถโหลดบิวทิลΦ195 * 250 มม. (7 กก.)
1.1.1 คำอธิบายโครงสร้าง
อุปกรณ์ประกอบด้วย 9 ส่วนดังแสดงในรูปที่ 1.1: ประกอบด้วยหน่วยโอน 1
, ระบบไฮดรอลิก 2, ระบบลูกกลิ้ง 3 (ลูกกลิ้งแรงดันเชิงเส้น 1, ลูกกลิ้งแรงดันเชิงเส้น 2 และอาร์ค
ลูกกลิ้งความดัน), ชุดหัวฉีด 4, หน่วยวัดความหนา 5], ชุดบีบ 6, นิวแมติก
ระบบ 7 ระบบควบคุม 8 และชั้นวางหน่วย 9
ชุดโอนประกอบด้วยมอเตอร์ควบคุมความถี่สายพานและรอกสายพานช่วงของการวิ่ง
ความเร็วสำหรับเข็มขัดคือ 5 ~ 47m / นาที;ความสูงของลำแสงสามารถปรับได้ด้วยล้อมือ
ที่ด้านซ้ายของเครื่อง (ดูจากรูปที่ 1.2) หลังจากปรับเป็นความสูงที่เหมาะสมกรุณา
ขันสกรูชุดหน้าและหลังให้แน่นโครงสร้างของส่วนนี้นั้นง่ายและสามารถปรับได้ง่าย
นอกจากนี้ยังมีความเร็วในการถ่ายโอนอย่างรวดเร็วมีเสถียรภาพและเชื่อถือได้ในการใช้งาน

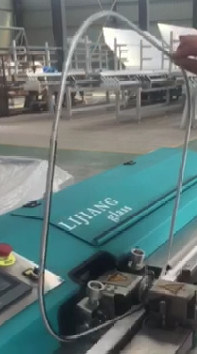

ในสภาวะปกติผู้ปฏิบัติงานสามารถเคลือบบิวทิลติดกาวที่ด้านข้างของอลูมิเนียมได้อย่างอิสระ
กรอบภายในขนาด 2000 * 2000 มม.เมื่อขนาดเกินกว่า 2000 มม. ควรทำ
โดยคนสองคนผู้ประกอบการช่วยเหลือควรอยู่ห่างจากสายพานลำเลียงมากกว่า 200 มม. ตามลำดับ
เพื่อหลีกเลี่ยงอันตรายจากการหนีบและเกี่ยวข้องกับสายพาน
สายพานเทฟลอน
การใช้สายพานที่ไม่ยึดติดช่วยรักษาความเร็วการเคลือบอย่างรวดเร็วช่วยประหยัดบิวทิลได้มาก
โครงสร้างปรับคาน
โครงสร้างที่ปรับได้ Crossbeam ควบคุมความสูงของการแพร่กระจาย
ปักกิ่งเอ็กซ์โป
อุปกรณ์ดังกล่าวได้ถูกจัดแสดงในงานแสดงสินค้าปักกิ่งในเดือนพฤษภาคม 2017 มันดึงดูดสายตาของหลาย ๆ คน
| บีบดัน | 10-18MPa |
| อุณหภูมิ | 110 ~ 140 ℃ |
| ความกว้างของตัวเว้นวรรคอลูมิเนียม | 4-30mm |
| ความเร็ว | 0-47m / นาที |
| เส้นผ่านศูนย์กลางของถังบิวทิล | 200mm |
| ระบบจ่ายอากาศ | 0.4m³ / นาที |
| ความกดอากาศ | ≥0.6MPa |
| พลังงานทั้งหมด | 415v 50 hz 3 วลี |
| มิติ | 2950 × 890 × 1004mm (L × W × H) |
| น้ำหนัก |
750kg |
| ชื่อ | ยี่ห้อ | เป็นต้นฉบับ |
| PLC | Kinco | ประเทศจีน |
| วาล์ว | HAWE | เยอรมัน |
| อุปกรณ์ไฟฟ้าแรงต่ำ | SIEMENS | เยอรมัน |
| ระบบซุปเปอร์ไฮดรอลิกและนิวเมติก | MAXIMATOR | เยอรมัน |
| เครื่องแปลงความถี่ | Kinco | ประเทศจีน |
| ชิ้นส่วนนิวเมติก (กระบอก / วาล์ว) | ARTAC | ไต้หวัน |
| วาล์วไอเสียด่วน / เครื่องกำเนิดไฟฟ้าสูญญากาศ | SMC | ญี่ปุ่น SMC |
| แสงเดินทาง | OMRON | ประเทศญี่ปุ่น |
| ใยแก้วนำแสง | OMRON |
ประเทศญี่ปุ่น |
