เครื่องตัดกระจกฉนวนอัตโนมัติ / เครื่องตัดกระจก CNC บนเครื่องตัดกระจก

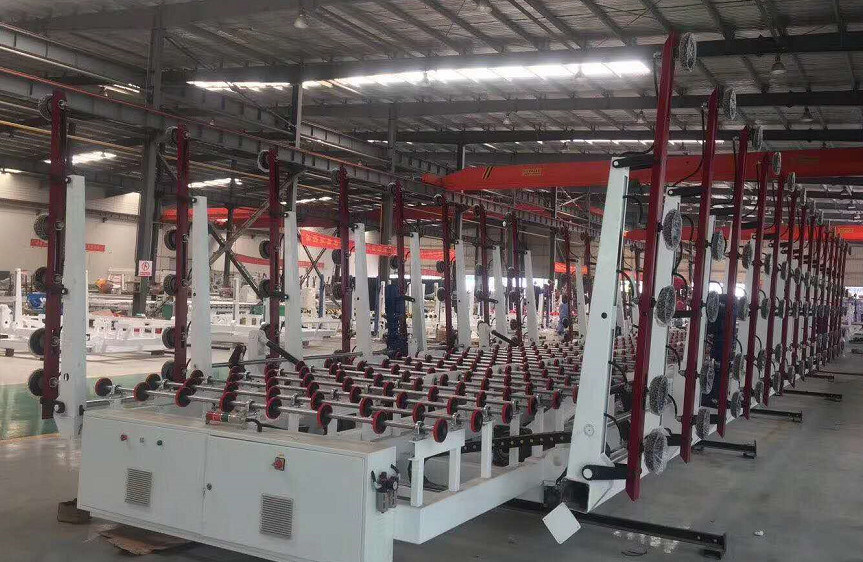

เครื่องบรรจุแก้วบนเครื่องตัดกระจก

1. หลักการทำงานพื้นฐาน:

ส่วนใหญ่จะใช้สำหรับการโหลดแก้วอัตโนมัติ หลังจากวางกระจกในตำแหน่งที่กำหนดและให้สัญญาณการโหลดแขนขนาดใหญ่หมุนขึ้นประมาณ 95 องศาผ่านกลไกการพลิกคว่ำและเครื่องทั้งหมดเริ่มเคลื่อนที่ไปข้างหน้า เมื่ออุปกรณ์เหนี่ยวนำที่แขนขนาดเล็กสัมผัสกับแก้วเครื่องทั้งหมดจะหยุดเดินและแก้วถูกดูดโดยถ้วยดูดผ่านระบบสูญญากาศบนกระจกมอเตอร์ยกแขนขนาดเล็กจะยกกระจกขึ้นและย้อนกลับประมาณ 80 มม. ยานยนต์เดินและแขนใหญ่ตกลงไป เมื่อวางแขน bing ถ้วยดูดใต้กระจกเริ่มเป่า เมื่อแขนเล็ก ๆ ตกลงมาแก้วจะตกลงมาบนล้อสายพาน ในที่สุดแก้วจะถูกลำเลียงไปยังโต๊ะตัดโดยล้อสายพานลำเลียง

2. องค์ประกอบอุปกรณ์:

มันประกอบด้วยส่วนใหญ่ของกลไกกรอบกลไกการหมุนเวียนกลไกยกดูดกลไกการเดินแกน X, กลไกการเดินแกน Y, กลไกการลำเลียง, สูญญากาศและก๊าซระบบควบคุมวงจรและระบบควบคุมไฟฟ้า

3. ขั้นตอนการทำงานโดยละเอียด ::

กระบวนการทำงานทั้งหมดสามารถทำได้โดยการควบคุมอัตโนมัติ PLC หรือการควบคุมด้วยตนเอง โหมดแมนนวลส่วนใหญ่จะเหมาะสำหรับการปรับและบำรุงรักษาอุปกรณ์ การดำเนินการแต่ละอย่างสามารถทำให้เสร็จได้อย่างอิสระหรือสามารถใช้สำหรับงานปกติหลังจากให้สัญญาณโหลด (ด้วยตนเองและโดยอัตโนมัติ) แขนหมุนขึ้นไปประมาณ 95 องศาผ่านกลไกการพลิกคว่ำและเครื่องทั้งหมดเริ่มเคลื่อนที่ไปข้างหน้า เมื่ออุปกรณ์เหนี่ยวนำที่แขนสัมผัสกับกระจกเครื่องทั้งหมดหยุดเดินระบบสูญญากาศทำงานแก้วดูดถูกดูดโดยระบบดูดผ่านระบบสูญญากาศ เมื่อความดันสูญญากาศถึงแรงดันที่ตั้งไว้ปั๊มสุญญากาศจะหยุดทำงาน กลไกก้านสูบแบบยืดได้ของแก้วดูดยกกระจกกลับขึ้นไป 80 มม. ผ่านมอเตอร์ยกแขน หยุดประมาณ 1.5 วินาทีเพื่อให้แน่ใจว่าแก้วดูดขึ้นแขนใหญ่ขับเคลื่อนด้วยมอเตอร์เพื่อย้อนกระจกไปยังลูกกลิ้งส่งกำลัง ถ้วยดูดใต้กระจกเริ่มเป่าและกลไกการเชื่อมต่อแบบยืดไสลด์ทำให้ถ้วยดูดและกระจกหล่นในเวลาเดียวกันเมื่อกระจกตกลงบนลูกกลิ้งสายพานแขนเล็กยังคงตกกระจกจะถูกแยกออกจากกัน ถ้วยดูดและสายพานลำเลียงเริ่มส่งแผ่นกระจกไปที่ส่วนหน้าของเครื่องโหลดและหยุดที่จุดสัญญาณจากนั้นทั้งเฟรมจะย้ายโดยอัตโนมัติเพื่อค้นหาตำแหน่งศูนย์และหยุด กำลังรอสัญญาณจากโต๊ะตัดกระจกสามารถส่งไปยังโต๊ะตัดด้วยความเร็วเดียวกันกับสายพานลำเลียงบนเครื่องตัด หลังจากส่งแก้วให้ทำซ้ำรอบการทำงานโดยอัตโนมัติ เครื่องสามารถเลือกตำแหน่งใดก็ได้ตามความหนาของกระจกที่ต้องการ

4. การกำหนดค่าเครื่องกล:

1. , โซ่เฟืองพลิก: ความต้านทานการสึกหรอที่มีความแม่นยำสูงเสริม;；
2. , สายพานลำเลียงลูกกลิ้ง: วัสดุ PU;；
3. , ถ้วยดูดสูญญากาศ: วัสดุยางไนทริล (โครงสร้างการดูดซับสองเท่า)；
4. , ตัวลดการพลิก: Bangfeili / zhongdai
5. , X & Y aixs ลด: ​​Bangfeili / zhongdai
6. , สายพานลำเลียงลด: Bangfeili / zhongda
7. , ตัวยกยกตัวดูด: Sankai / zhongyan
8. , ปั๊มสุญญากาศ: Jiuxin

5. การกำหนดค่าเครื่องใช้ไฟฟ้า:

1) ตัวควบคุม PLC: เดลต้า;

2) ตัวแปลงความถี่: เดลต้า;

3) หน้าจอสัมผัส: เดลต้า;

4) สวิตช์คอนแทค: ชไนเดอร์;

5) เบรกเกอร์: Chint ,;

6), แหล่งจ่ายไฟสลับ: เดลต้า;

7), หม้อแปลงควบคุม: Chint,;

8), วาล์วไฟฟ้าหลัก: Airtac;

9) สวิทช์ไฟฟ้าจากแสง: Guangchuan / puruide / aotongmike；

10) สวิตช์ความใกล้ชิด: Guangchuan / puruide / aotongmike；

หมายเหตุ: บริษัท ผู้ผลิตขอสงวนสิทธิ์ในการเปลี่ยนชิ้นส่วนของแบรนด์ระดับเดียวกันทั้งนี้ขึ้นอยู่กับวันที่ส่งมอบและการปรับปรุงทางเทคนิค

6. พารามิเตอร์ทางเทคนิค :

7. คำอธิบายทางเทคนิค :

1) ระบบเตือนภัย: ด้วยอุปกรณ์ตรวจจับสูญญากาศที่เชื่อถือได้เพื่อให้ปรากฏสถานการณ์ที่ผิดปกติสามารถปลุกอัตโนมัติและจอแสดงผลสามารถใช้ในการควบคุมเมื่อผิดปกติและได้รับการยืนยันสัญญาณเตือนสูญญากาศเมื่อผิดปกติและรับประกันภายใต้กระจกในสถานะสูญญากาศ เมื่อหยุดฉุกเฉินเพื่อให้แน่ใจว่าถ้วยดูดสูญญากาศในแก้วในสถานะสูญญากาศหลีกเลี่ยงหลีกเลี่ยงความเสียหายของแก้วเนื่องจากการหยุดทำงานผิดปกติ

2) รูปแบบการดำเนินการ: อุปกรณ์มีโหมดอัตโนมัติและโหมดคู่มือสองฟังก์ชั่นสำหรับการเลือกการดำเนินงานที่สะดวกและใช้งานง่าย;

3) อินเตอร์เฟซการดำเนินงาน: จอแสดงผล LCD แบบสัมผัสหน้าจอแสดงผลภาษาจีนการดำเนินงานที่สะดวกสบาย;

4) กรอบหลักและโครงสร้างเหล็กทั้งหมดใช้ลิงค์ท่อสี่เหลี่ยมผสมคุณภาพระดับสากลและการประกอบสายฟ้า; ท่อเหล็กสี่เหลี่ยมหนา: มากกว่า 3-8 มม

5) วัสดุของเครื่องมีอายุพื้นผิวได้รับการกำจัดสนิมเทคโนโลยีเพื่อลบจุดสนิมและชั้นออกไซด์พื้นผิวชั้นล่างได้รับการพ่นด้วยไพรเมอร์อีพ็อกซี่คุณภาพสูงและพื้นผิวได้รับการพ่นด้วย สีรถยนต์เกรด
