รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | เครื่องดัดอัตโนมัติ SPACER | พิมพ์: | LJZW2020 |
|---|---|---|---|
| ขนาดดัดสูงสุด: | 2000mm*2000mm | ขนาดขั้นต่ำดัด: | 250mm*200mm |
| ความกว้างของตัวเว้นวรรคอลูมิเนียม: | 5.5-27mm | ข้อผิดพลาดของมิติ: | ±0.5mm |
| แสงสูง: | เครื่องดัดอุตสาหกรรม,เครื่องดัดแท่งสเปเซอร์,เครื่องดัดแถบสเปเซอร์ 8 ขอบ |
||

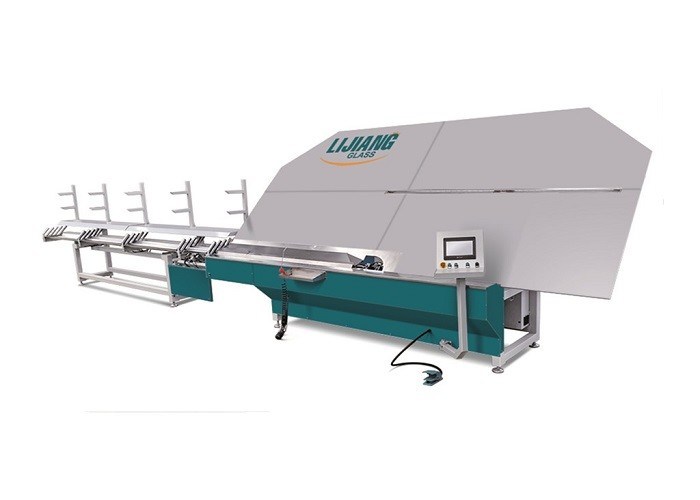

เครื่องดัดสเปเซอร์อัตโนมัติ LJZW2020
เครื่องดัดงอตัวเว้นวรรคอลูมิเนียมอัตโนมัติถูกควบคุมโดย PLCโดยอาศัยโหมดของ
การป้อนข้อมูลแบบโต้ตอบของมนุษย์และเครื่องจักรบนหน้าจอสัมผัสสิ่งอำนวยความสะดวกจะได้รับตามที่คาดหวัง
ข้อมูลพารามิเตอร์ในข้อกำหนดต่าง ๆ ของเฟรมอลูมิเนียมสี่เหลี่ยมหรือเสานูน
ข้อมูลขอบและมุมของ ygon ประกอบด้วยส่วนโค้งหรือหน้าแปลนตรงไม่เกิน
8 ขอบควบคู่ไปกับปริมาณของเฟรมอลูมิเนียมที่จำเป็น
ที่จะนำไปแปรรูป ตลอดจนพารามิเตอร์ของอุปกรณ์ควบคุมอื่นๆ ในการทำงานที่ถูกต้องแม่นยำ
ซึ่งตรงตามรูปร่างที่ต้องการของกระจกฉนวนในปัจจุบัน
ภาพรวมสถาปัตยกรรม
เครื่องดัดตัวเว้นวรรคอลูมิเนียมอัตโนมัติประกอบด้วยสองส่วนชั้นเก็บของและ
อภิปรัชญาเครื่องดัด
ชั้นเก็บของ
ชั้นเก็บของประกอบด้วยตู้เก็บของที่เคลื่อนย้ายได้สี่ตู้ แท่นชาร์จ รางเปลี่ยนฉัน
กลไกล การตรวจสอบราง และระบบและส่วนประกอบอื่นๆ
(1) ราง: รางเก็บสี่รางสามารถประหยัดสเปเซอร์อะลูมิเนียมได้หนึ่งถึงสี่ประเภทด้วย
ความกว้างเท่ากันหรือความกว้างต่างกัน ให้การเข้าถึงอัตโนมัติเมื่ออุปกรณ์กำลังทำงาน
รางทั้งสี่สามารถเปลี่ยนตำแหน่งได้อย่างอิสระ
(2) แท่นชาร์จ: แท่นชาร์จจะให้แท่นชาร์จแก่ผู้ปฏิบัติงานเพื่อ
เพิ่มวัสดุลงในรางน้ำ
(3) ระบบให้อาหารอัตโนมัติ: เมื่ออุปกรณ์ทำงาน ระบบให้อาหารอัตโนมัติ
จะลำเลียงตัวเว้นวรรคอลูมิเนียมไปยังตำแหน่งพร้อมในกระบวนการดัดถ้า
สเปเซอร์อะลูมิเนียมที่ใช้สำหรับการดัดโค้งถึงจุดสิ้นสุด จากนั้นระบบป้อนอัตโนมัติจะ
ดำเนินการดังต่อไปนี้ของตัวเว้นวรรคอลูมิเนียมเพื่อให้แน่ใจว่างานดัดอย่างต่อเนื่อง
และตระหนักถึงหน้าที่ของการไม่มีหาง
(4) กลไกการเปลี่ยนราง: ถ้าแถบอลูมิเนียมในรางล่วงหน้าเสร็จแล้ว ก็จะเป็น
พร้อมใช้งานระบบเปลี่ยนวัสดุเพื่อเปลี่ยนเป็นรางด้วยวัสดุ
(5) สวิตช์เท้าของการเปลี่ยนรางน้ำ: ใช้เพื่อเปิดอุปกรณ์ที่ล็อคและใช้งานราง
- กลไกการเปลี่ยนแปลง

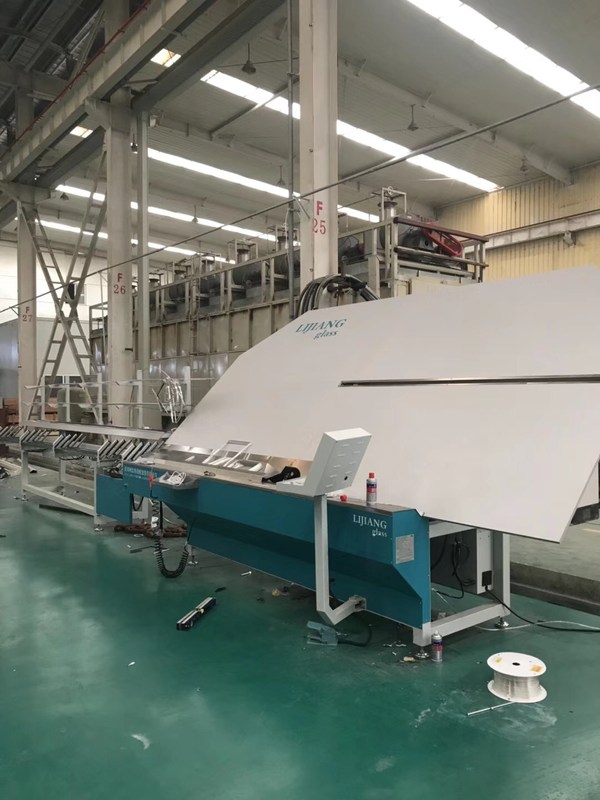

อุปกรณ์ในประเทศเยอรมนี

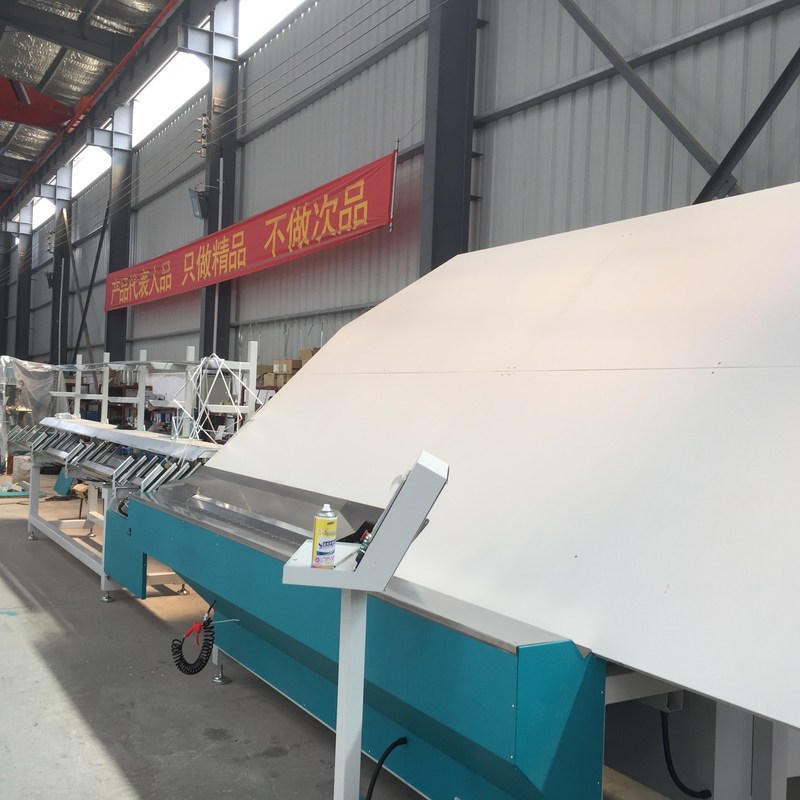

อุปกรณ์ในโรมาเนีย
การแสดงตัวอย่างสินค้า
| แบบอย่าง | LJZW2020 |
| ขนาด (LXWXH) | 10500 มม. X 2200 มม. X 2600 มม. |
| แหล่งอากาศ (MP) | 0.65 |
| แหล่งจ่ายไฟและการบริโภค |
AC-380V 50HZ 2.5 กิโลวัตต์ |
| ขนาดของสเปเซอร์อะลูมิเนียม |
กว้าง: 6-24 มม. L: 4000 – 6000 mm |
| ขนาดของกรอบอลูมิเนียมแปรรูป |
ขั้นต่ำ: 150 X 250 mm สูงสุด: 2000 X 2000 mm |
| ความเร็วในการประมวลผล | < 25 วินาที / ชิ้น (1000 มม. X 1,000 มม.) |
| กำลังประมวลผลฐานข้อมูล | สามารถติดตั้งได้ 4 สเปก กับ 48 ขนาดเฟรมอลูมิเนียมพร้อมๆ กันปริมาณสูงสุดสำหรับการประมวลผลต่อเนื่องสูงถึง 9,999 ชิ้น |
| น้ำหนัก | 1255 กก. |
| ชื่อ | ยี่ห้อ | ชื่อ | ยี่ห้อ |
| PLC | เยอรมัน SIEMENS | Triplet | ไต้หวัน AIRTAC |
| อุปกรณ์ไฟฟ้าแรงต่ำ | เยอรมัน SIEMENS | กระบอก | ไต้หวัน AIRTAC |
| เซอร์โวมอเตอร์ | เยอรมัน SIEMENS | โซลินอยด์วาล์ว | ไต้หวัน AIRTAC |
| ไดรเวอร์เซอร์โว | เยอรมัน SIEMENS | สวิตช์ไฟ | ไต้หวัน TEND |
| รีเลย์ | ญี่ปุ่น ออมรอน | หน้าจอสัมผัส | ไต้หวัน WEINVIEW |
| เซนเซอร์ | เกาหลีออโตนิกส์ | แนะนำ | ไต้หวัน TBI |
