รายละเอียดสินค้า:
|
| ชื่อ: | เครื่องดัดอัตโนมัติ SPACER | พิมพ์: | LJZW2020 |
|---|---|---|---|
| Max. แม็กซ์ bending size ขนาดดัด: | 2000mm*2000mm | ขนาดขั้นต่ำดัด: | 250mm*200mm |
| ความกว้างของตัวเว้นวรรคอลูมิเนียม: | 5.5-27mm | ข้อผิดพลาดของมิติ: | ±0.5mm |
| เน้น: | เครื่องดัดอุตสาหกรรม,เครื่องดัดแท่งสเปเซอร์,เครื่องดัดสเปเซอร์ความกว้าง 27 มม |
||

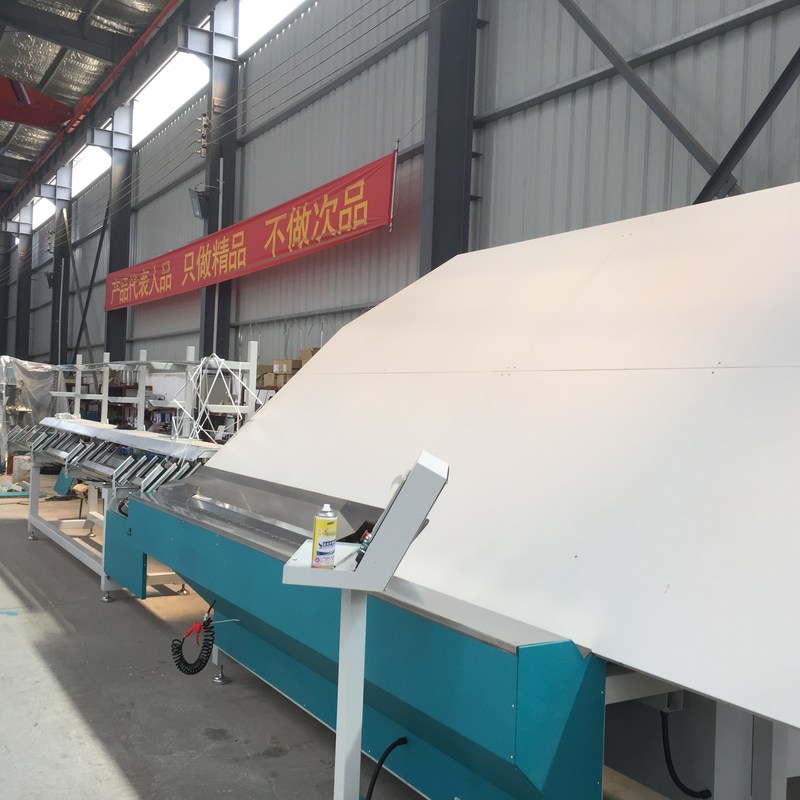

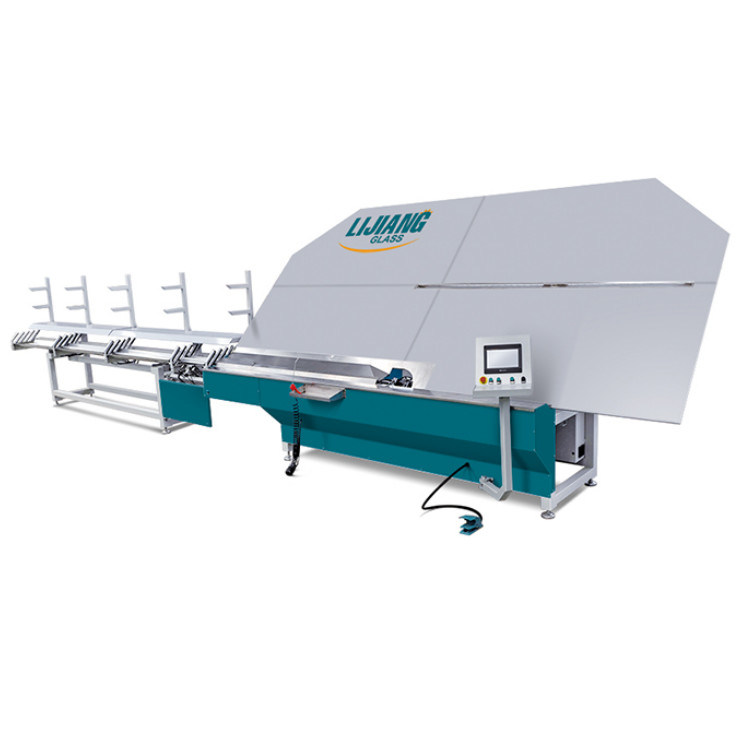

เครื่องดัดสเปเซอร์อัตโนมัติ LJZW2020
เครื่องดัดงอตัวเว้นวรรคอลูมิเนียมอัตโนมัติถูกควบคุมโดย PLCโดยอาศัยโหมดของ
การป้อนข้อมูลแบบโต้ตอบของมนุษย์และเครื่องจักรบนหน้าจอสัมผัสสิ่งอำนวยความสะดวกจะได้รับตามที่คาดหวัง
ข้อมูลพารามิเตอร์ในข้อกำหนดต่าง ๆ ของเฟรมอลูมิเนียมสี่เหลี่ยมหรือนูน
ข้อมูลขอบและมุมของรูปหลายเหลี่ยมประกอบด้วยส่วนโค้งหรือหน้าแปลนตรงไม่มาก
กว่า 8 ขอบควบคู่ไปกับปริมาณของเฟรมอลูมิเนียมที่จำเป็น
ที่จะนำไปแปรรูป ตลอดจนพารามิเตอร์ของอุปกรณ์ควบคุมอื่นๆ ในการทำงานที่ถูกต้องแม่นยำ
ซึ่งตรงตามรูปร่างที่ต้องการของกระจกฉนวนในปัจจุบัน
ภาพรวมสถาปัตยกรรม
เครื่องดัดตัวเว้นวรรคอลูมิเนียมอัตโนมัติประกอบด้วยสองส่วนชั้นเก็บของและ
อภิปรัชญาเครื่องดัด
ชั้นเก็บของ
ชั้นเก็บของประกอบด้วยช่องเก็บของที่เคลื่อนย้ายได้สี่ช่อง แท่นชาร์จ รางเปลี่ยน
กลไก การตรวจสอบราง และระบบและส่วนประกอบอื่นๆ
(1) ราง: รางเก็บสี่รางสามารถประหยัดสเปเซอร์อะลูมิเนียมได้หนึ่งถึงสี่ประเภทด้วย
ความกว้างเท่ากันหรือความกว้างต่างกัน ให้การเข้าถึงอัตโนมัติเมื่ออุปกรณ์กำลังทำงาน
รางทั้งสี่สามารถเปลี่ยนตำแหน่งได้อย่างอิสระ
(2) แท่นชาร์จ: แท่นชาร์จจะให้แท่นชาร์จแก่ผู้ปฏิบัติงานเพื่อ
เพิ่มวัสดุลงในรางน้ำ
(3) ระบบให้อาหารอัตโนมัติ: เมื่ออุปกรณ์ทำงาน ระบบให้อาหารอัตโนมัติ
จะลำเลียงตัวเว้นวรรคอลูมิเนียมไปยังตำแหน่งพร้อมในกระบวนการดัดถ้า
สเปเซอร์อะลูมิเนียมที่ใช้สำหรับการดัดโค้งถึงจุดสิ้นสุด จากนั้นระบบป้อนอัตโนมัติจะ
ดำเนินการดังต่อไปนี้ของตัวเว้นวรรคอลูมิเนียมเพื่อให้แน่ใจว่าการดัดอย่างต่อเนื่อง
ทำงานและตระหนักถึงหน้าที่ของการไม่มีหาง
(4) กลไกการเปลี่ยนราง: ถ้าแถบอลูมิเนียมในรางล่วงหน้าเสร็จแล้ว ก็จะเป็น
พร้อมใช้งานระบบเปลี่ยนวัสดุเพื่อเปลี่ยนเป็นรางด้วยวัสดุ
(5) สวิตช์เท้าของการเปลี่ยนรางน้ำ: ใช้เพื่อเปิดอุปกรณ์ที่ล็อคและใช้งานรางน้ำ
กลไกการเปลี่ยนแปลง
นำซีเมนส์ไฟฟ้ามาใช้
รูเติมแก๊สสว่านอัตโนมัติ
ฟังก์ชันรหัสการพิมพ์ตัวเว้นวรรค
| แม็กซ์ขนาดดัด | 2000mm*2000mm |
| นาที.ขนาดดัด | 250mm*200mm |
| ความกว้างของตัวเว้นวรรคอลูมิเนียม | 5.5-27mm |
| ข้อผิดพลาดของมิติ | ±0.5mm |
| มุมผิดพลาด | ±1º |
| ความเร็วในการประมวลผล | 17s |
| การจ่ายอากาศ | ≥0.65MPa |
| พลังทั้งหมด | AC220/380V 50Hz 2.5KW |
| มิติ | 10500mm*2200mm*2600mm |
| ชื่อ | ต้นทาง | ยี่ห้อ |
| PLC | เยอรมนี | SIEMENS |
| ไดรเวอร์เซอร์โว | เยอรมนี | SIEMENS |
| เซอร์โวมอเตอร์ | เยอรมนี | SIEMENS |
| ส่วนประกอบไฟฟ้าแรงต่ำ | เยอรมนี | SIEMENS |
| Triplet | ไต้หวัน | AIRTAC |
| กระบอก | ไต้หวัน | AIRTAC |
| รีเลย์ | ญี่ปุ่น | ออมรอน |
| เซนเซอร์ | เกาหลี | AUTONICS |
| หน้าจอสัมผัส | ไต้หวัน | ไวน์วิว |
| แนะนำ | ไต้หวัน | TBI |
| โซลินอยด์วาล์ว | ไต้หวัน | AIRTAC |
| สวิตช์ไฟ | ไต้หวัน | มีแนวโน้ม |
