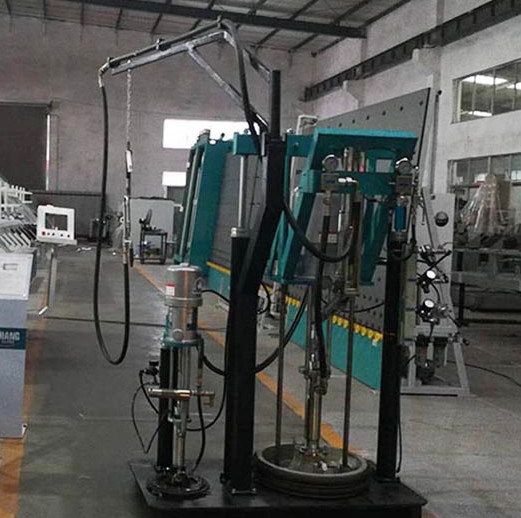

กาวสององค์ประกอบประกอบด้วยปั๊มกาว A และ B ระบบนิวแมติก กลไกการยก โครง ฯลฯ ตอนนี้เราสามารถแนะนำส่วนเหล่านั้นของเครื่องซีลปิดปากถุงดังนี้

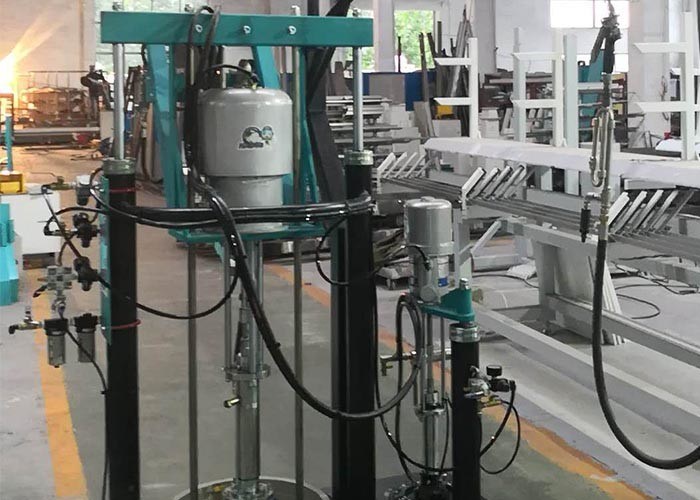

1. ปั๊มกาว:
(1) มีการตั้งค่าปั๊มกาวสำหรับส่วนประกอบ A และ B แต่ละตัว ซึ่งขับเคลื่อนด้วยมอเตอร์ลมของส่วนประกอบนั้นๆ เพื่อให้เคลื่อนที่แบบลูกสูบเพื่อดูดและดันกาวออกปั๊มกาว A และ B ได้รับการแก้ไขพร้อมกับแผ่นกาวแรงดัน จากนั้นจึงเชื่อมต่อกับเฟรมเพื่อสร้างระบบ
(2) อัตราส่วนของส่วนประกอบ A และ B ถูกปรับด้วยคันโยกตามสัดส่วน: การปรับเข้าด้านใน, เอาต์พุตของกาว B ลดลง, การปรับด้านนอก, เอาต์พุตของกาว B เพิ่มขึ้นโดยการปรับคันโยกตามสัดส่วนเพื่อควบคุมปริมาณกาว B เพื่อควบคุมอัตราส่วนของกาว A และ B
(3) กาวที่ส่งออก: ควบคุมโดยตัวประมวลผลแหล่งอากาศ การปรับทวนเข็มนาฬิกา ผลลัพธ์ของกาวเพิ่มขึ้น และตามเข็มนาฬิกาจะปรับปริมาณกาวออกให้ลดลง(ในที่นี้หมายถึงปริมาณกาวทั้งหมด) ปั๊มกาวจะปรับอัตราส่วนของปริมาณกาวของ A และ B ผ่านคันโยกตามสัดส่วน ซึ่งมีลักษณะการทำงานที่ยืดหยุ่น มีเสถียรภาพ และช่วงการปรับขนาดใหญ่
2. กลไกการยก:ปั๊มยางส่วนประกอบ A และ B ได้รับการติดตั้งตามลำดับด้วยชุดกลไกการยกแบบนิวแมติก ซึ่งประกอบด้วยกระบอกสูบสองกระบอกขนานกัน และตัวปั๊มตามลำดับจะเชื่อมต่ออย่างแน่นหนาด้วยลำแสงหนึ่งในวัตถุประสงค์คือการใช้แรงของกระบอกสูบทั้งสองกับพื้นผิวยางผ่านแผ่นแรงดัน และแรงดันจะถูกปรับโดยซัพพลายเออร์ของวาล์วควบคุมแรงดัน ซึ่งโดยทั่วไปจะปรับให้อยู่ที่ประมาณ 0.3MPaประการที่สองเมื่อจำเป็นต้องเปลี่ยนกระบอกยางกระบอกสามารถยกแผ่นแรงดันได้ทิ้งถังพลาสติกไว้เพื่อเปลี่ยนถังใหม่
