รายละเอียดสินค้า:
|
ชื่อ: | เครื่องแปรรูปกระจกฉนวนขนาดจัมโบ้อัตโนมัติ | แรงดันไฟฟ้า: | 380V 50HZ 3P |
---|---|---|---|
สภาพ: | เครื่องใหม่ | ได้รับการรับรอง: | CE |
การรับประกัน: | 1 ปี | Min. นาที. glass size ขนาดแก้ว: | 280*400 |
ความหนาของไอจี: | 60mm | Max. แม็กซ์ glass size ขนาดแก้ว: | 2500*3500 |
แปรงซักผ้า: | 6 ชิ้น | ความหนาของกระจกแบน: | 3-15mm |
แสงสูง: | สายการผลิตกระจกสองชั้นขนาดจัมโบ้,อุปกรณ์กระจกฉนวนขนาดจัมโบ้,สายการผลิตกระจกสองชั้นขนาด 60 มม |

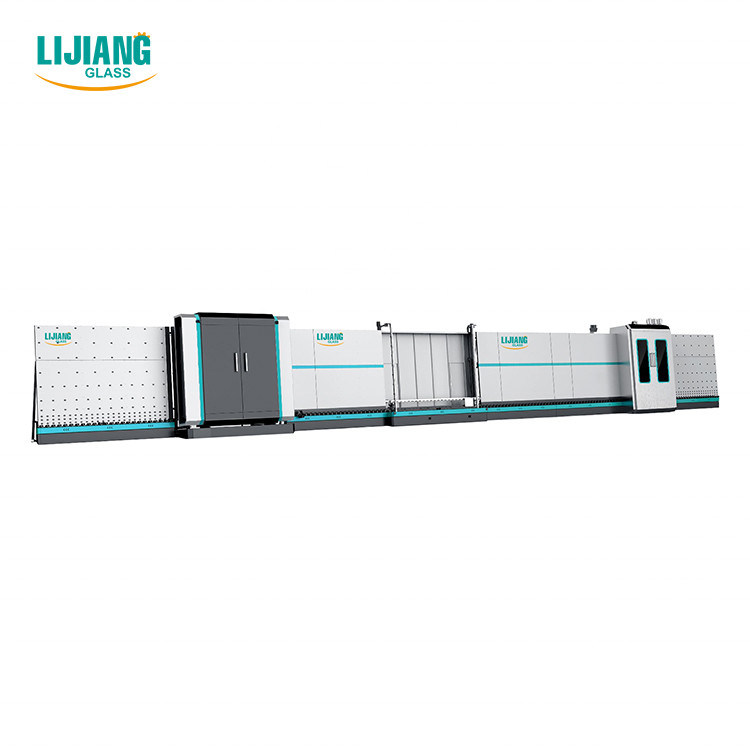

สายการผลิตกระจกฉนวนกระจกสองชั้นขนาดจัมโบ้สำหรับหน้าต่างและประตู

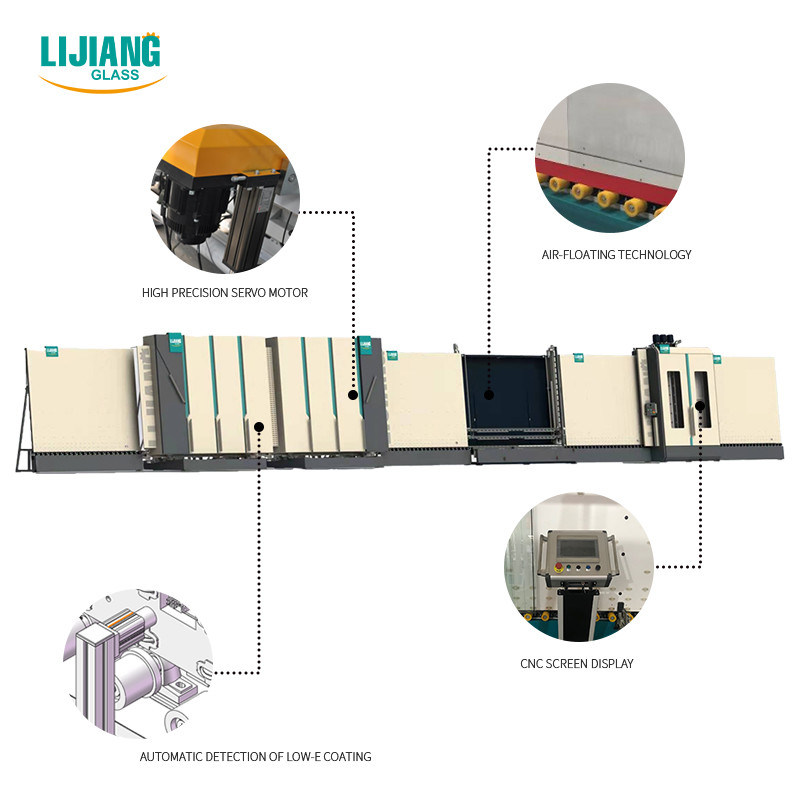

คุณสมบัติหลักของสายการผลิตกระจกฉนวนคู่ขนาดจัมโบ้พร้อมเติมก๊าซอัตโนมัติ
1,กำลังโหลดส่วน
เพื่อหลีกเลี่ยงกระจก low-e ใส่ด้านผกผันและทิ้งรอยล้อหรือรอยขีดข่วน low-e การเคลือบ เราใช้การตรวจสอบการเคลือบ - ฟิล์มโลหะเป็นสื่อกระแสไฟฟ้า (บริษัท อื่นใช้การตรวจจับโฟโตอิเล็กทริก ยากต่อการรับรู้สำหรับการเคลือบฟิล์มใสที่สูงขึ้น)
(ไนลอนและโพลียูรีเทน + เสาโลหะ
2, ส่วนซักและอบแห้ง
* แปรงขนนุ่มสามคู่สามารถล้างกระจก Low-e และกระจกธรรมดาได้ เส้นผ่านศูนย์กลางน้อยกว่า 0.1 มม.
* วัสดุเป็นสแตนเลส
* มีดลมเป็นแบบลอย โดยจะรักษาระยะห่างที่เหมาะสมและเหมาะสมระหว่างพื้นผิวกระจกกับมีดลม 3 มม. (เหมือนกับโครงสร้าง LISEC (หมายเหตุ: 3 มม. คือระยะการเป่าแห้งที่ดีที่สุด)
มีอุปกรณ์ข้อต่อสากลเมื่อเปลี่ยนความหนาของกระจกมีดลมสามารถเลื่อนไปข้างหน้าและข้างหลังเพื่อปรับระยะทางเพื่อให้ระยะห่างสัมพัทธ์ระหว่างมีดลมกับกระจกคงที่เพื่อหลีกเลี่ยงความเสียหายต่อ ฟิล์มกระจกเนื่องจากความหนาของกระจกเปลี่ยนไป
* ล้อบีบด้านหน้าและด้านหลังทั้งหมดเคลื่อนที่และลำเลียงอย่างแข็งขันไม่ว่ากระจกจะใหญ่/เล็ก/หนา/บาง (8 มม.) ก็รับประกันว่ากระจกจะผ่านไปอย่างราบรื่น (เหมือนกับ LISEC)
3, การตรวจจับส่วน
4, ส่วนการประกอบ
โครงสร้างยกลำแสงในตัว (คานคู่)สะดวกในการตรวจจับและเช็ดกระจก
5,จีเช่น การกรอกและกด part
1, การวัดความหนา测厚: กระบอกสูบขับเคลื่อนไม้บรรทัดอิเล็กทรอนิกส์เพื่อวัดความหนาของแก้วและความกว้างของกรอบอลูมิเนียม เพื่อให้พารามิเตอร์สำหรับอัตราเงินเฟ้อและการกดเซอร์โว
2, การเคลื่อนย้ายลำแสงของสายพานแบบซิงโครนัส: ลำแสงสายพานแบบซิงโครนัสจะเคลื่อนที่ตามความหนาของกระจกและความกว้างของเฟรมอลูมิเนียมเพื่อให้แน่ใจว่ารูเงินเฟ้ออยู่ระหว่างกรอบอลูมิเนียมแก้วที่หนึ่งและที่สองเพื่อขยายช่องว่าง (ค่ามาจากแท่งกด DC และอิเล็กทรอนิกส์ ไม้บรรทัด)
3 ใส่ความเข้มข้นของก๊าซอาร์กอนลงในหน้าจอสัมผัสตามที่ลูกค้าต้องการ
4, ฟังก์ชั่นการแสดงผล: หน้าจอสัมผัสจะแสดงการประมวลผลการเติมก๊าซอาร์กอนทั้งหมด คุณจะรู้ชัดเจนว่าก๊าซอาร์กอนบรรจุอยู่ภายในมากแค่ไหน
E, เติมแก๊สจากด้านล่าง
(แบบเก่า)
ส่วนที่กดถูกแบ่งออกเป็น 4 ส่วน (ต่อ 800 มม.) เมื่อแก้วขนาดเล็ก (น้อยกว่า 800 มม.) ผ่านส่วนการกดและเติมแก๊ส มีเพียงส่วนเดียวเท่านั้น
ถ้ามากกว่า 800 มม. แต่น้อยกว่า 1600 มม. มันจะทำงานสองส่วน ไม่จำเป็นต้องกดและเติมแก๊สทั้งหมดมันสามารถบันทึกแก้วอาร์กอน
เอฟวิธีซีลด้านข้างกำลังติดตามการปิดผนึก(ใหม่พิมพ์)
(ด้านเครื่องมีเซนเซอร์ออกซิเจนหนึ่งตัวพร้อมจุดตรวจจับ 7-8 จุด
จี อาdjustสามารถกดชิ้นส่วน
1, มีความเครียดหลังจากเชื่อมในโครงกด ดังนั้นปัญหารูปร่างไม่ปกติจึงหลีกเลี่ยงไม่ได้หลังจากใช้ไประยะหนึ่ง (เครื่องไม่สามารถกด DGU ได้อย่างถูกต้อง สม่ำเสมอและแน่นหนา)
สำหรับปัญหาที่หลีกเลี่ยงไม่ได้นี้ นี่คือวิธีแก้ปัญหาของเรา
2, การกดสกรูตะกั่ว
ชมสายพานลำเลียงรองรับอากาศ (ฟังก์ชั่นเสริม)
รับประกัน DGU ภายในสะอาดไม่มีรอยล้อ
หลังการซักและก่อนกด ล้วนเป็นฐานรองลม
I ส่วนประกอบไฟฟ้า
เราใช้ german simens/ japan yaskava
รายการส่วนประกอบหลัก
ส่วนประกอบ | ยี่ห้อ | ข้อสังเกต |
เซอร์โวมอเตอร์ | เยอรมนี Simens | สำหรับกระจกขั้นบันได |
ไดรเวอร์เซอร์โว | เยอรมนี Simens | สำหรับกระจกขั้นบันได |
เซอร์โวมอเตอร์ | เยอรมนี Simens | สำหรับการโอน |
เซอร์โวมอเตอร์ | เยอรมนี Simens | สำหรับกด |
PLC | เยอรมนี Simens | |
ส่วนประกอบไฟฟ้าแรงต่ำ | เยอรมนี Simens | |
ตัวแปลงความถี่ | เยอรมนี Simens | |
แหล่งจ่ายไฟสลับ | ไต้หวัน MW | |
สวิตช์ออปโตอิเล็กทรอนิกส์ | Korea Autonics | |
ส่วนประกอบนิวเมติก | ไต้หวัน Airtac | |
ส่วนประกอบนิวเมติก | ไต้หวัน Airtac | |
หน้าจอสัมผัส | ไต้หวัน เวนวิว | |
สวิตช์เดินทาง | ไต้หวัน (TEND) | |
รีเลย์ | ญี่ปุ่น ออมรอน | |
ปุ่มและไฟแสดงสถานะ | ชไนเดอร์ฝรั่งเศส |
ข้อมูลทางเทคนิค
2000*2500 Max.glass size
|
แก้วธรรมดา |
2000*2500 มม. (2000*3000 มม. 二次压合)
|
แก้วที่มีก๊าซอาร์กอน | 2000*2500mm | |
2500*3500 ขนาดกระจกสูงสุด | แก้วธรรมดา | 2500*3500mm (2000*4000mm二次压合) |
แก้วที่มีก๊าซอาร์กอน | 2500*3200mm | |
Min.ขนาดแก้ว | 280*450mm | |
ความหนาของกระจก | 3-15mm | |
ความหนาของกระจกฉนวน | 50 มม. (พิเศษสำหรับ 60 มม. ต้องแจ้งให้ทราบเป็นพิเศษ) | |
ความเร็วในการล้างกระจก | ฤดูร้อน 8-10 นาที/นาที ฤดูหนาว 6-7 นาที/นาที | |
ความเร็วลำเลียงแก้ว: | 45 นาที/นาที | |
แปรงซักผ้า | 3 คู่ | |
น้ำประปา: | ปริมาณการใช้น้ำ:0.5t/h การนำ:≤50μs/cm6-7 | |
การจ่ายอากาศ | การไหล: 0.8m / นาที | |
ความกดอากาศ | ≥0.8MPa | |
พลังทั้งหมด | 3P 380V 50HZ 34KW | |
มิติ | 23500*3500*3700mm |
เครื่องดัดอลูมิเนียม Spacer
l กรอบตัวเว้นระยะ 1*1 ม. โค้งงอ 20 วินาที
ข้อผิดพลาดของมุมเฟรมตัวเว้นระยะอยู่ภายใน withib 10 um ,1mm=100 um
ขนาดข้อผิดพลาด 1mm
รูปร่าง
l สามารถดัดอลูมิเนียม spacer /technoform /Alupro /thermix/
l Spacer เชื่อมต่อและตัดโดยอัตโนมัติ
l เครื่องหยุดโดยอัตโนมัติเมื่อตัวเว้นวรรคหมด
l รองรับการดัดแบบต่อเนื่องหลีกเลี่ยงการเชื่อมต่อตัวเว้นวรรคโดยอัตโนมัติขณะดัดและตัด
l เชื่อมต่อ spacer -connector . โดยอัตโนมัติ
l ฟังก์ชั่นการควบคุมระยะไกล
l ฟังก์ชั่นอินพุต USB สามารถอ่านข้อมูล excel ได้โดยตรง
l อะไหล่ของเครื่องทั้งหมดมีรหัสประจำตัว สะดวกสำหรับบริการหลังการขาย
l ขั้วต่อสำหรับงานหนัก ความสะดวก และความปลอดภัยสำหรับการติดตั้งและการดีบัก
l วาล์วแม่เหล็กใช้ไต้หวัน Airtac
l ระบบควบคุม PLC ของ Siemens ของเยอรมัน
ล. ระบบควบคุมเซอร์โวญี่ปุ่นฟูจิ
l 12 หน่วยจัดเก็บ spacer (ตัวเลือก)
l Swisspacer/ Stainless Steel / Allmetal Stainless Steel /option)
(สแตนเลสและตัวเว้นวรรคขอบที่อบอุ่นไม่สามารถมีอยู่ได้ในครั้งเดียว)
ล. เจาะรูสำหรับเติมแก๊ส (ตัวเลือก)
l การพิมพ์อิงค์เจ็ท Spacer มีสีต่างๆสำหรับโลโก้ บริษัท หรือวันที่ผลิต (ตัวเลือก)
l การพิมพ์ด้วยแรงงาน (ตัวเลือก)
ล. เครื่องสแกนสแกนรหัสสองมิติ, บาร์โค้ด (ตัวเลือก)
l แยกล้อกดสำหรับเฟรมอาร์ค แม่นยำกว่าเครื่องมือดัด
โดยเฉพาะอย่างยิ่งสำหรับกรอบหกเหลี่ยมและแปดเหลี่ยม (อุปกรณ์เสริม )
l ERP (ทางเลือก)
หมายเหตุ : เครื่องดัดงอ
*สำหรับกรอบสี่เหลี่ยมมีสามขนาด (6A/9A/12A) ฟรี
ขนาดอื่นๆต้องจ่ายเพิ่ม 42$/ต่อขนาด
* สำหรับกรอบวงกลม หกเหลี่ยม และแปดเหลี่ยม 300$/ต่อขนาด
พารามิเตอร์ทางเทคนิคหลัก
ขนาดดัดสูงสุด | 2000*2000mm |
ขนาดขั้นต่ำดัด | 250*200mm |
ความกว้างของตัวเว้นวรรคอลูมิเนียม | 6-27A |
รัศมีอาร์ค | 60 ° -150 ° |
6A-16A | |
ข้อผิดพลาดของมิติ: | ≤±0.5mm |
มุมผิดพลาด | ≤±1º |
สเปเซอร์อะลูมิเนียม 1 ม.*1 ม. | 17s |
การจ่ายอากาศ | ≥0.65MPa |
พลังทั้งหมด | AC220/380V 50Hz 2.5KW |
มิติ | 10500mm*2200mm*2600mm |
ส่วนประกอบหลักของเครื่องดัด Spacer
ชื่อ | ยี่ห้อ |
PLC | เยอรมัน SIEMENS |
อุปกรณ์ไฟฟ้าแรงต่ำ | เยอรมัน SIEMENS |
เซอร์โวมอเตอร์ | เยอรมัน SIEMENS |
ไดรเวอร์เซอร์โว | เยอรมัน SIEMENS |
รีเลย์ | ญี่ปุ่น ออมรอน |
LJTJ หุ่นยนต์ปิดผนึกกระจกฉนวนแนวตั้ง
คุณสมบัติหลัก
