รายละเอียดสินค้า:
|
Brand name: | Insulating Glass Production Line | ยี่ห้อ: | แก้วลี่เจียง |
---|---|---|---|
ขนาดแก้วสูงสุด: | 2500 มม.*3500 มม./ค่าคอมมิชชัน | ความหนาของกระจก: | 3-30 มม. |
ความหนาของไอจี: | 60 มม. | วัสดุ: | สแตนเลส |
ค่าแก๊ส: | > 95% | การรับประกัน: | 1 ปี |
แสงสูง: | อุปกรณ์กระจกฉนวนอัตโนมัติ,อุปกรณ์กระจกฉนวนแนวตั้ง,อุปกรณ์การประมวลผลแก้วบรรจุแก๊ส |

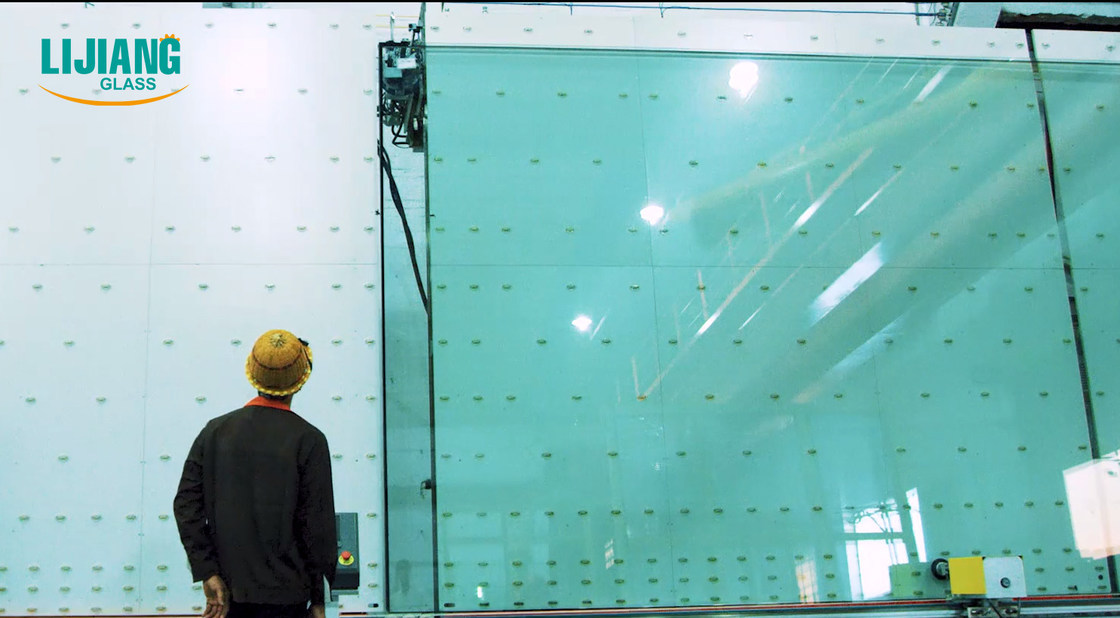

สายการผลิตกระจกฉนวนแนวตั้งอัตโนมัติพร้อมฟังก์ชันเติมแก๊ส
ประสิทธิภาพ
•ระบบควบคุม PLC Siemens ของเยอรมนี, อินเทอร์เฟซหน้าจอสัมผัส
•ระบุอัตโนมัติของกระจกเคลือบและ Low-E
• แปรงขนนุ่ม 3 คู่ ล้างได้ทั้งออนไลน์และออฟไลน์ กระจก Low-E
•เครื่องซักผ้าใช้วัสดุ SS และอุปกรณ์กันน้ำ
•ถังเก็บน้ำควบคุมอุณหภูมิอัตโนมัติและระบบล้างน้ำ
•ระบบทำความร้อนด้วยอากาศ
•พัดลมระบายอากาศอัตโนมัติเริ่มต้นและหยุดการตั้งค่า
•ระบบลดเสียงรบกวน
•แสดงความเร็วในการซักออนไลน์
•อัจฉริยะทำงานเป็นพักๆ ประหยัดพลังงาน
•กระดานกดแบบปรับได้เพื่อให้พื้นผิวกดแผ่นตรง
•ระบบกำหนดตำแหน่งโรตารีภายนอกอัตโนมัติของกระจก
•โหมดการเชื่อมต่อของปลั๊กการบิน
•ใช้ในการผลิต IG สามตัวและ IG ที่มีรูปร่าง
ตัวเลือก
• การซักล่วงหน้า
• การวางตำแหน่งที่แม่นยำโดยอัตโนมัติสำหรับ IG . ขั้น 3 หรือ 4 ด้าน
• การเติมแก๊สอัตโนมัติสามารถตั้งค่าก๊าซและแสดงกระบวนการเติมออนไลน์ด้วยความเข้มข้นของก๊าซสูง
พารามิเตอร์
หน่วย | LJBZ2025 | LJBZ2025G | LJBZ2535 | LJBZ2535G | LJBZ2535DG | LJBZ2535GS | |
แหล่งจ่ายไฟ | 380V50Hz | ||||||
พลังทั้งหมด | KW | 39.5 | 36 | 41 | 39.5 | 44 | 40 |
ความเร็วในการซัก | เมตร/นาที | 2~10 | |||||
ความเร็วสูงสุดในการทำงาน | เมตร/นาที | 45 | |||||
ขนาดแก้วขั้นต่ำ | mm | 450*280 | |||||
ขนาดกระจกสูงสุด | mm |
2000*2500 2000x3000 (กดสองครั้ง) |
2500*3200 2500*3500(กดสองครั้ง) 2500x4500(กดสองครั้งเพิ่มหน่อ) |
2500*3500 2500x4000 (กดสองครั้ง) |
|||
ความหนาของกระจกแบน | mm | 3~15(3-30ตัวเลือก) | |||||
แปรงซักผ้า | ชิ้นส่วน | 6 | |||||
ความหนาสูงสุดของกระจกฉนวน | mm | 60 | |||||
ปริมาณการใช้ก๊าซทั้งหมด | ลิตร/นาที | 1200 | |||||
ความสูงของม้วนสายพานลำเลียง | mm | 520 | |||||
มิติ |
L*W*H (มม.) |
19500*3500*3200 | 23500*3500*3700 | 27000*3500*3700 | 23800*3200*3700 |
ใช้เทคโนโลยี Air-floating เพื่อถ่ายโอนกระจกไปยัง ป้องกันกระจกจากการปนเปื้อนจากล้อและทิ้งร่องรอยไว้เพื่อปรับปรุงคุณภาพของการผลิต IGบรรทัดนี้มีเจ็ดส่วน:
01 ส่วนการโอน;
02 เครื่องซักผ้า;
03 ส่วนการจำหน่าย;
04 การตรวจสอบและติดตั้งส่วน;
05 ส่วนการโอน;
06 การกดและการเติมส่วน;
07 ส่วนการจำหน่าย
รายละเอียดของสายการผลิตกระจกฉนวนแนวตั้งพร้อมไส้แก๊ส:
01โอนย้ายส่วน
กลไกการตรวจจับการเคลือบ การตรวจจับฟิล์ม Low-e ออฟไลน์โดยอัตโนมัติ
02ซักผ้าเครื่องจักร
• ใช้แปรงขนนุ่ม 6 ชิ้น ขนนุ่ม 0.1 มม. ล้างกระจก Low-e ได้
• มีดลมแบบใหม่ใช้อลูมิเนียมโพรไฟล์ (Duckbill Air Knife) ขนาดของช่องลมจะถูกปรับโดยจะงอยปากเป็ดโปรไฟล์อลูมิเนียมซึ่งสามารถลดจำนวนสกรูปรับ ตรวจสอบให้แน่ใจว่าสกรูแต่ละตัวไม่หลวม และหลีกเลี่ยงเสียงสะท้อนของมีดลม
• มีดลมสามารถปรับความกว้างของมีดลมตามความหนาได้อัตโนมัติ
• กล่องการทำงานพร้อมจอแสดงความเร็วการซัก สามารถแสดงความเร็วการซักได้อย่างแม่นยำ (8-10m)
• ถังเก็บน้ำควบคุมอุณหภูมิอัตโนมัติ ระบบเติมน้ำ
• ระบบเก็บเสียงแบบยุโรป
• วัสดุสแตนเลส
03 ส่วนการปลดปล่อย
• แก้วเก็บของ
04 ส่วนการตรวจสอบและการติดตั้ง
โครงสร้างใหม่ของส่วนนี้เปลี่ยนเป็นโครงสร้างการยกคานแบบอินไลน์ (คานคู่)ง่ายต่อการตรวจสอบและเช็ดกระจก
05 ส่วนการโอน
• วัดความหนาของกระจกอัตโนมัติใช้งานได้จริงตามความต้องการในขณะทำงาน
06 ส่วนกดและเติม
คุณสมบัติหลัก:
• กระจกฉนวนยาวพิเศษ (2500 มม. * 3500 มม.) สามารถบีบอัดได้สองครั้ง
• ใช้สายพานลำเลียงเพื่อถ่ายโอนแก้ว ใช้เซอร์โวมอเตอร์กดกระจก
• สามารถเปิดแผ่นกดเพื่อบำรุงรักษาง่าย
• แผงกดแบบปรับได้เพื่อรับประกันอายุการใช้งานที่ยาวนาน
• เติมก๊าซอาร์กอนโดยอัตโนมัติด้วยเอฟเฟกต์การปิดผนึกอย่างมีนัยสำคัญ ปริมาณอาร์กอนที่สูงขึ้น
• กำหนดโซนเติมแก้วขนาดต่างๆ ด้วยวิธีติดตามผล เพื่อลดการสูญเสียอาร์กอน
• สามารถตั้งค่าก๊าซและแสดงขั้นตอนการเติมก๊าซบนหน้าจอสัมผัสได้
• เซ็นเซอร์ทำปฏิกิริยารวดเร็วเพื่อควบคุมกระบวนการเติมก๊าซอย่างถาวร
• ความเข้มข้นของก๊าซสามารถเข้าถึงได้มากกว่า 90%
• ไม่ต้องเจาะรูบนโครงสเปเซอร์
• ก๊าซมาตรฐาน คือ ก๊าซอาร์กอน
07 ส่วนการจำหน่าย
• แก้วเก็บของ
• สามารถต่อเข้ากับเครื่องซีลได้
ข้อมูลทางเทคนิค
แม็กซ์ขนาดแก้ว | 2500mm*3500mm |
ขนาดแก้วสูงสุดสำหรับเติมแก๊ส | 2500mm*3200mm |
นาที.ขนาดแก้ว | 280mm*450mm |
ความหนาของกระจก | 3-15mm |
ความหนาของกระจกฉนวน | 60mm |
ความเร็วในการล้างกระจก | 2-10m / นาที |
ความเร็วลำเลียงแก้ว | 45 นาที/นาที |
แปรงซักผ้า | แปรงขนนุ่ม 3 คู่ |
น้ำประปา | ปริมาณการใช้น้ำ:0.5t/h การนำ:40μs/cm |
การจ่ายอากาศ | การไหล: 1m³/min |
ความกดอากาศ | ≥0.8MPa |
พลังทั้งหมด | 3P 380V 50HZ |
มิติ | 23500*3500*3700mm |
น้ำหนัก | 6500กก. |
ฟังก์ชั่นเสริมของสายการผลิตกระจกลอยน้ำฉนวนแนวตั้งพร้อมการเติมแก๊ส :
• กระจกขั้นบันไดพร้อมขอบเสริม (L:100mm W:50mm)
• แก้วรูปทรง
• เครื่องซักผ้าล่วงหน้า
ขนาดอื่น ๆ ของสายการผลิตกระจกลอยน้ำฉนวนแนวตั้งที่มีการเติมก๊าซ:
พารามิเตอร์ | หน่วย | LJBZ2025GF | LJBZ2535GF | LJBZ2535DGF |
แหล่งจ่ายไฟ | 380V 50Hz 3P | |||
พลังทั้งหมด | KW | 41 | 44.5 | 51.5 |
ความเร็วในการซัก | เมตร/นาที | 2~10 | ||
ความเร็วสูงสุดในการทำงาน | เมตร/นาที | 45 | ||
ขนาดแก้วขั้นต่ำ | mm | 450*280 | ||
ขนาดกระจกสูงสุด | mm | 2000*2500 2000x3000 (กดสองครั้ง) |
2500*3200 2500*3500(กดสองครั้ง) 2500x4500(กดสองครั้งเพิ่มหน่อ) |
|
ความหนาของกระจกแบน | mm | 3~15(3-30) | ||
แปรงซักผ้า | ชิ้นส่วน | 6 | ||
ความหนาสูงสุดของกระจกฉนวน | mm | 60 | ||
ปริมาณการใช้ก๊าซทั้งหมด | ลิตร/นาที | 1200 | ||
ความสูงของม้วนสายพานลำเลียง | mm | 520 | ||
มิติ | ยาว * กว้าง * สูง (มม.) | 19500*3500*3200 | 23500*3500*3700 | 27000*3500*3700 |
