รายละเอียดสินค้า:
|
ชื่อผลิตภัณฑ์: | Vertica ฉนวนสายการประมวลผลกระจกลอยอากาศ | แรงดันไฟฟ้า: | 380V 50Hz 3P |
---|---|---|---|
ความเร็วในการซัก: | 2-10m / นาที | ความเร็วสูงสุดในการทำงาน: | 45 นาที/นาที |
ความหนาของกระจกแบน: | 3-15mm | แปรงซักผ้า: | 6 ชิ้น |
แสงสูง: | สายการผลิตกระจกฉนวน,สายการผลิตกระจกฉนวนสองชั้น,สายการผลิตกระจกสองชั้นหุ้มฉนวน |

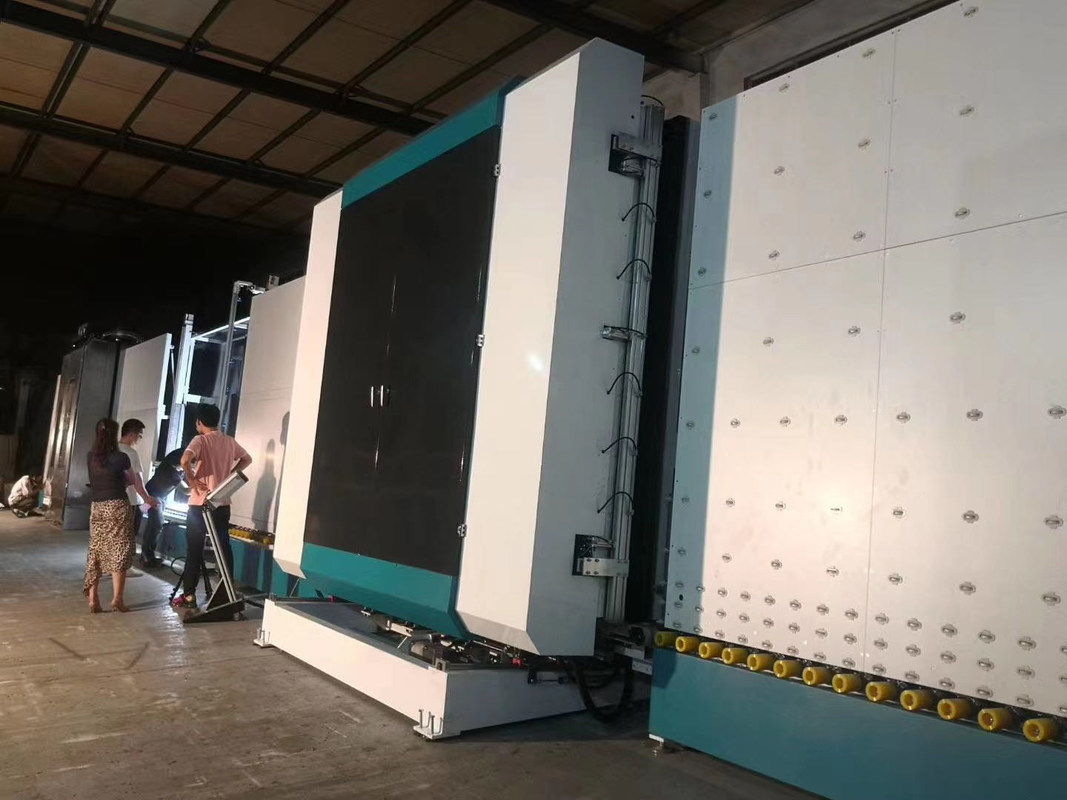

สายการผลิตกระจกฉนวนเคลือบสองชั้นขนาดจัมโบ้ 3300 * 7000 มม. สำหรับการแปรรูปกระจกฉนวน
คุณสมบัติหลักของสายการผลิตกระจกฉนวนสองชั้น
● ระบบควบคุม PLC Siemens PLC ของเยอรมัน, อินเทอร์เฟซหน้าจอสัมผัส
● การระบุอัตโนมัติของกระจกเคลือบ Low-E
● แปรงขนนุ่ม 3 คู่ทำความสะอาดกระจก Low-E ได้ทั้งออนไลน์และออฟไลน์
● เครื่องซักผ้าใช้วัสดุ SS และอุปกรณ์กันน้ำ
● กระดานกดแบบปรับได้เพื่อให้พื้นผิวกดของแผ่นตรง
● โหมดการเชื่อมต่อปลั๊กการบิน
● ถังเก็บน้ำพร้อมระบบควบคุมอุณหภูมิอัตโนมัติและระบบล้างน้ำ
● ระบบทำความร้อนด้วยอากาศ
● พัดลมระบายอากาศเริ่มต้นและหยุดการตั้งค่าอัตโนมัติ
● ระบบลดเสียงรบกวน
● ใช้ได้กับการผลิต Triple IG และ IG รูปทรง
● แสดงความเร็วในการซักออนไลน์
● อัจฉริยะทำงานต่อเนื่องประหยัดพลังงาน
ตัวเลือกของสายแก้วฉนวนบรรจุก๊าซคู่ขนาดจัมโบ้อัตโนมัติ
1.ก่อนซัก
2. การวางตำแหน่งที่แม่นยำโดยอัตโนมัติสำหรับ IG . ขั้น 3 หรือ 4 ด้าน
3.การเติมก๊าซอัตโนมัติสามารถตั้งค่าก๊าซและแสดงการประมวลผลการเติมออนไลน์ด้วยความเข้มข้นของก๊าซสูง
1. IG ไลน์ คืออะไร ?
สาย IG ไม่เติมอาร์กอน แต่เติมแก๊สอาร์กอนนอกจากนี้ยังมีสาย IG พิเศษสองสาย ได้แก่ สาย IG แบบลอยด้วยอากาศ และสาย IG แบบเร็วพิเศษ (ทำความสะอาดและกดหน่วย IG ทั้งสองเข้าด้วยกัน)
สาย IG เรียกว่าสายเคลือบสองชั้น และรวมถึงแหวนรองแก้ว การติดตั้งโครงตัวเว้นวรรค และการกดแก้วโดยทั่วไปจะมี 2,000 * 2500, 2500 * 3500, 2500 * 4000, 2500 * 4500 และ 3300 * 7000 IG
2. บริษัทของเราทำอะไร ?
LIJIANG GLASS เป็นผู้ผลิตที่ตั้งอยู่ในเมืองจี่หนาน ประเทศจีน ตั้งแต่ปี 2555 เราผลิตเครื่องพิสูจน์อักษรทั่วโลกด้วยบริการหลังการขาย เช่น สาย IG, หุ่นยนต์ซีลกระจกสองชั้น, เครื่องดัดตัวเว้นวรรค, เครื่องบรรจุเครื่องเป่าอัดรีดบิวทิล
3. จะให้บริการหลังการขายอย่างไร?
มีวิศวกรชาวอินเดียสองคนในอินเดียและตลาดทั่วอินเดียที่สามารถให้บริการคุณได้ทันเวลา
ในตลาดอเมริกาใต้มีวิศวกรคนหนึ่งให้บริการ
สำหรับตลาดอื่นๆ เรามีทีมวิศวกรที่มีประสบการณ์ 10-20 ปี ที่ไปโรงงานของลูกค้าต่างประเทศ ติดตั้งเครื่องจักร ฝึกอบรมพนักงาน และให้บริการหลังการขายทันเวลา
ตั้งแต่ไวรัสทั่วโลก วิศวกรของเราได้ถูกจำกัดในหลายประเทศในโลกนั่นเป็นเหตุผลที่เราเสนอบริการติดตั้งออนไลน์และงานฝึกอบรมกับ Wechat, Whatsapp และอื่นๆเมื่อโลกดีขึ้นแล้ว วิศวกรของเราจะเข้าไปตรวจสอบเครื่องจักรของเราอีกครั้ง
4. วิธีการบรรจุสายการผลิต ?
ปกติ IG line หนึ่งชุดต้องการตู้คอนเทนเนอร์สองตู้เมื่อส่งไปต่างประเทศคือตู้คอนเทนเนอร์ 40HQ 2 ชิ้น
รายละเอียดของสายการผลิตกระจกฉนวนอัตโนมัติ:
• สายการผลิตกระจกฉนวนแนวตั้งมี 7 ส่วน:
01 ส่วนการโอน;
02 เครื่องซักผ้า;
03 ส่วนการจำหน่าย;
04 การตรวจสอบและติดตั้งส่วน;
05 ส่วนการโอน;
06 การกดและการเติมส่วน;
07 ส่วนการจำหน่าย
• 01 โอนย้าย ส่วน
กลไกการตรวจจับการเคลือบ การตรวจจับฟิล์ม Low-e ออฟไลน์โดยอัตโนมัติ
• 02 ซักผ้า เครื่องจักร
คุณสมบัติหลัก:
• คุณสามารถล้างกระจก Low-e ด้วยแปรงขนนุ่ม 0.1 มม. 6 อัน
• มีดลมแบบใหม่ใช้โพรไฟล์อะลูมิเนียม (Duckville Air Knife) และขนาดของช่องระบายอากาศจะถูกปรับโดยจะงอยปากเป็ดโปรไฟล์อะลูมิเนียมซึ่งช่วยลดจำนวนสกรูที่ปรับตั้ง ป้องกันไม่ให้สกรูแต่ละตัวคลาย และหลีกเลี่ยงการสะท้อนของมีดลม
• มีดลมสามารถปรับความกว้างของมีดลมตามความหนาได้โดยอัตโนมัติ
• กล่องการทำงานที่มีหน้าจอแสดงความเร็วในการทำความสะอาดสามารถแสดงความเร็วในการทำความสะอาดได้อย่างแม่นยำ (8-10 เมตร)
• ถังเก็บน้ำควบคุมอุณหภูมิอัตโนมัติ ระบบจ่ายน้ำ
• ระบบเก็บเสียงแบบยุโรป
• วัสดุสแตนเลส
• 03 ส่วนการปลดปล่อย
• แก้วเก็บของ
• 04 ส่วนการตรวจสอบและการติดตั้ง
โครงสร้างใหม่ของส่วนนี้เปลี่ยนเป็นโครงสร้างการยกลำแสงแบบอินไลน์ (คานคู่)ง่ายต่อการตรวจสอบและเช็ดกระจก
• 05 ส่วนการโอน
• วัดความหนาของกระจกอัตโนมัติใช้งานได้จริงตามความต้องการในขณะทำงาน
• 06 ส่วนกดและเติม
คุณสมบัติหลัก:
• แก้วที่ยาวเป็นพิเศษสามารถบีบอัดได้สองครั้ง
• ใช้สายพานลำเลียงเพื่อถ่ายโอนแก้ว ใช้เซอร์โวมอเตอร์กดกระจก
• สามารถเปิดแผ่นกดเพื่อบำรุงรักษาง่าย
• แท่นกดพร้อมโครงสร้างปรับระดับได้ รับประกันอายุการใช้งานยาวนาน
• 07 ส่วนการจำหน่าย
• แก้วเก็บของ
• สามารถต่อเข้ากับเครื่องซีลได้
พารามิเตอร์ของแนวตั้ง อัตโนมัติ สายการผลิตกระจกฉนวน
หน่วย | LJBZ3370 | |
แรงดันไฟฟ้า | 380V50Hz3P | |
พลังทั้งหมด | KW | 54.5 |
ความเร็วในการซัก | เมตร/นาที | 2-10 |
ความเร็วสูงสุดในการทำงาน | เมตร/นาที | 45 |
ขนาดแก้วขั้นต่ำ | มม | 450*280 |
ขนาดแก้ว Maxmum | มม | 3300*7000 3000*3000 (กดสองครั้ง) |
ความหนาของกระจกแบน | มม | 3-30 |
แปรงซักผ้า | ชิ้นส่วน | 6 |
ความหนาสูงสุดของกระจกฉนวน | มม | 80 |
ปริมาณการใช้ก๊าซทั้งหมด | ลิตร/นาที | 1500 |
ความสูงของม้วนสายพานลำเลียง | มม | 520 |
ขนาด (L*W*H) | มม | 47200*3500*4500 |
พารามิเตอร์ทางไฟฟ้า
ชื่อ | ต้นทาง | ยี่ห้อ |
PLC | เยอรมนี | SIEMENS |
เครื่องใช้ไฟฟ้าแรงต่ำ | เยอรมนี | SIEMENS |
ตัวแปลงความถี่ | เยอรมนี | SIEMENS |
เซอร์โวมอเตอร์สำหรับกระจกขั้นบันได | ญี่ปุ่น | ฟูจิ |
สวิตช์ตาแมว | เยอรมนี | ป่วย |
ไมโครสวิตช์ | ไต้หวัน | มีแนวโน้ม |
ปุ่มและไฟแสดงสถานะ | ฝรั่งเศส | ชไนเดอร์ |
หน้าจอสัมผัส | ไต้หวัน | ไวน์วิว |
รีเลย์ระดับกลาง | ญี่ปุ่น | ออมรอน |
มอเตอร์แปรง | จีน | ชิงฮวา |
ปั๊มน้ำ | จีน | หลิงเซียว |
แนะนำ | ไต้หวัน | HIWIN |
ส่วนประกอบนิวเมติก | ไต้หวัน | AIRTAC |

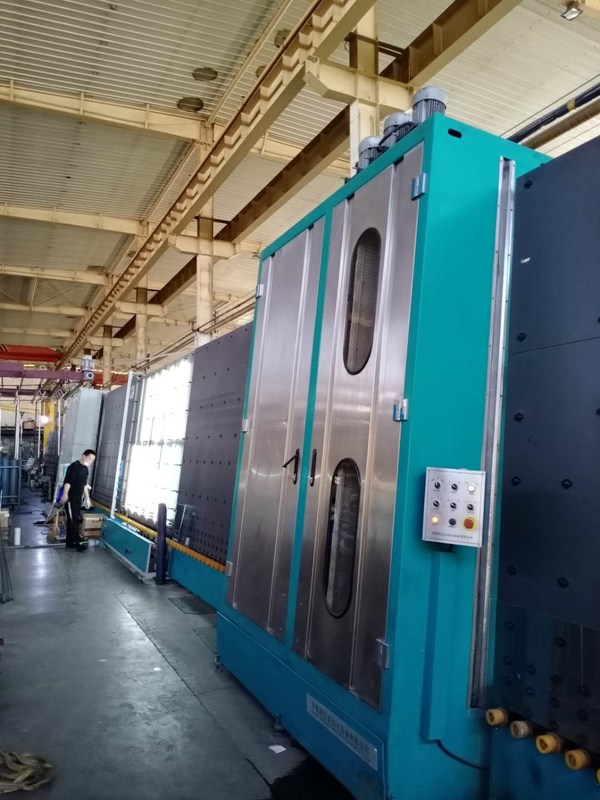

รูปภาพของสายการผลิตกระจกฉนวนอัตโนมัติ
การผลิตที่เกี่ยวข้องของ LIJIANG GLASS
เครื่องบิวทิลอัตโนมัติพร้อม CE Hot Melt Butyl Extruder Equipment สำหรับการประมวลผลฉนวน
Aotomatic Bullyl Extruder Machine คุณภาพสูง
แอปพลิเคชัน
ระบบควบคุม PLC อินเทอร์เฟซหน้าจอสัมผัส
ปรับปริมาณกาวโดยอัตโนมัติตามความเร็วที่แตกต่างกัน
ความกว้างของแท่งอลูมิเนียมสามารถระบุได้โดยอัตโนมัติและหัวต่อกาวสามารถปรับได้ตามความเหมาะสม
ระบบไฮดรอลิกใช้ส่วนประกอบเยอรมันเพื่อให้แน่ใจว่ากาวมีความสม่ำเสมอและสมบูรณ์
การอุ่นด้วยความเร็วสูง การปรับปรุงประสิทธิภาพการทำงาน
พร้อมฟังก์ชั่นอุ่นเครื่อง
คุณสมบัติไอเสียและลมช่วยปรับปรุงคุณภาพการเคลือบและลดเวลาในการจ่ายกาว
ความเร็วในการเคลือบอย่างรวดเร็ว สูงถึง 47m / นาที
แรงดันบีบ: 10-18MPa
อุณหภูมิ: 110-140 ℃
ความกว้างของตัวเว้นวรรคอลูมิเนียม: 6A-27A
ความเร็ว: 5-47m / นาที
เส้นผ่านศูนย์กลางกระบอกสูบบิวทิล: 200mm
การจ่ายอากาศ: 0.4㎡ / นาที
แรงดันลม:> 0.6Mpa
กำลังไฟทั้งหมด: 380V, 5.7KW, 50HZ
ขนาด: 2800 * 700 * 900 มม.
น้ำหนัก: 650kg
พารามิเตอร์ทางเทคนิคของเครื่องอัดรีดร้อนละลายอัตโนมัติ
บีบความดัน | 10-18MPa |
อุณหภูมิ | 110~140℃ |
ความหนาของกาว | 0.3-0.5mm |
ความกว้างของกาว | 3.5mm |
ความกว้างของตัวเว้นวรรคอลูมิเนียม | 5.5-26.5mm |
ความเร็ว | 0-47m/นาที |
เส้นผ่านศูนย์กลางของกระบอกสูบบิวทิล | 200mm |
การจ่ายอากาศ | 0.4 ลบ.ม./นาที |
ความกดอากาศ | ≥0.6MPa |
พลังทั้งหมด | 380V, 5.7KW, 50HZ |
มิติ | 2800×700×900mm(L×W×H) |
น้ำหนัก | 750กก. |
รายละเอียดอุปกรณ์ของ เครื่องแก้วฉนวนบิวทิล Extruder อัตโนมัติ
ชิ้นส่วนซีเมนส์ของเยอรมนี
เครื่องอัดรีดบิวทิลใช้แบรนด์เยอรมัน Siemens PLC ประสิทธิภาพการทำงานที่มั่นคง
หน้าจอสัมผัส KINCO
ใช้การทำงานของหน้าจอทัชสกรีน ทดลองใช้งานง่าย อินเทอร์เฟซที่ชัดเจน ใช้งานง่าย หน้าจอสัมผัสอัจฉริยะ อัปเดตโปรแกรม
เยอรมนีมีวาล์ว
เครื่องอัดรีดบิวทิลความเร็วสูง ใช้วาล์วฮาร์วีย์ของเยอรมนี มีเสถียรภาพมากขึ้น
ระบบเตือนภัย
นำระบบเตือนภัยอัตโนมัติ เตือนเพิ่มบิวทิล.
กระบอกกาว
กระบอกยางใช้โครงสร้างแบบดึงขึ้นซึ่งสะดวกสำหรับการเปลี่ยนบิวทิล
กระบอกสูบแม็กซิเมเตอร์ของเยอรมนี
ระบบซุปเปอร์ชาร์จใช้กระบอกสูบนิวเมติกและไฮดรอลิกที่มีชื่อเสียง ควบคุมแรงดันของน้ำมันออกอย่างยิ่ง
ปรับการใส่กาวโดยอัตโนมัติตามการเปลี่ยนแปลงความเร็ว
การปรับความสูงของลำแสงสะดวก มีประสิทธิภาพในการแก้ปัญหา provlem ของเส้นสีขาว
สินค้าอื่นๆ ของ LIJIANG GLASS
เครื่องดัดแบบ Spacer พร้อมแท่งอลูมิเนียมและแท่งอุ่น
แอปพลิเคชัน
เครื่องดัดตัวเว้นวรรคอัตโนมัติพร้อมแท่งอลูมิเนียมและแท่งตัวหนอนสามารถสร้างกรอบอลูมิเนียมหลายเหลี่ยมนูนแบบต่างๆ ด้วยอลูมิเนียมชิ้นเดียวเครื่องดัดตัวเว้นวรรคอัตโนมัติพร้อมแท่งอลูมิเนียมและแท่งตัวหนอนสามารถสร้างกรอบอลูมิเนียมหลายเหลี่ยมนูนแบบต่างๆ ด้วยอลูมิเนียมชิ้นเดียวเครื่องดัดสามารถใช้ดัดแท่งอลูมิเนียม แท่งสแตนเลส แท่งหนอน เทอร์โมเม็กซ์ ฯลฯ เครื่องดัดยังรวมถึงสายพิมพ์ ฉลากพิมพ์ รูเจาะ USB แฮนด์เครื่องเพื่อรองรับเฟรมขนาดใหญ่
รายละเอียดอุปกรณ์
เทคโนโลยีชั้นนำ
ข้อมูลทางเทคนิค
ขนาดดัดสูงสุด | 2000 มม. * 2000 มม. (2500 มม. * 2500 มม.) |
ขนาดขั้นต่ำดัด | 250mm*200mm |
ความกว้างของตัวเว้นวรรคอลูมิเนียม | 5.5-27mm |
ข้อผิดพลาดของมิติ | ±0.5mm |
มุมผิดพลาด | ±1º |
ความเร็วในการประมวลผล | ≤26s |
การจ่ายอากาศ | ≥0.65MPa |
พลังทั้งหมด | AC220/380V 50Hz 2.5KW |
มิติ | 10500mm*2200mm*2600mm |
พารามิเตอร์ทางไฟฟ้า
ชื่อ | ยี่ห้อ | ชื่อ | ยี่ห้อ |
PLC | เยอรมัน SIEMENS | Triplet | ไต้หวัน AIRTAC |
อุปกรณ์ไฟฟ้าแรงต่ำ | เยอรมัน SIEMENS | กระบอก | ไต้หวัน AIRTAC |
เซอร์โวมอเตอร์ | ประเทศญี่ปุ่น ฟูจิ | โซลินอยด์วาล์ว | ไต้หวัน AIRTAC |
ไดรเวอร์เซอร์โว | ประเทศญี่ปุ่น ฟูจิ | สวิตช์ไฟ | ไต้หวัน TEND |
รีเลย์ | ญี่ปุ่น ออมรอน | หน้าจอสัมผัส | ไต้หวัน WEINVIEW |
เซนเซอร์ | เกาหลี AUTONICS | แนะนำ | ไต้หวัน TBI |
เครื่องซักผ้าและทำความสะอาดกระจกแบนอุตสาหกรรมแนวตั้ง
1. ภาพรวมของ เครื่องซักผ้าและอบกระจกแนวตั้งอัตโนมัติ
เครื่องซักผ้ากระจกแบนอุตสาหกรรมยานยนต์ใช้สำหรับทำความสะอาดกระจกเพื่อดำเนินการเคลือบสองชั้นเครื่องซักผ้าและแหวนรองแนวตั้งอัตโนมัติสามารถทำหน้าที่ดังต่อไปนี้: การทำความสะอาดล่วงหน้า การทำความสะอาดและการเป่าแห้งของกระจก Flat และ Low-eในการผลิตเครื่องล้างแก้วมีข้อดีของพื้นที่ขนาดเล็ก ประสิทธิภาพสูง ประสิทธิภาพสูง และบำรุงรักษาสะดวก
2.ข้อดี ของเครื่องซักผ้ากระจก• คุณสามารถล้างกระจก Low-e ด้วยแปรงขนนุ่ม 0.1 มม. 3 คู่
• การทำความสะอาดล่วงหน้า (ไม่จำเป็น)
• มีดลมสามารถปรับความกว้างของมีดลมตามความหนาได้โดยอัตโนมัติ
• มีดลมแบบใหม่ใช้โพรไฟล์อะลูมิเนียม (Duckville Air Knife) และขนาดของช่องระบายอากาศจะถูกปรับโดยจะงอยปากเป็ดโปรไฟล์อะลูมิเนียมซึ่งช่วยลดจำนวนสกรูที่ปรับตั้ง ป้องกันไม่ให้สกรูแต่ละตัวคลาย และหลีกเลี่ยงการสะท้อนของมีดลม
• ระบบเก็บเสียงแบบยุโรป
• กล่องการทำงานพร้อมจอแสดงความเร็วในการทำความสะอาดสามารถแสดงความเร็วในการทำความสะอาดได้อย่างแม่นยำ (8-10 เมตร)• ถังเก็บน้ำควบคุมอุณหภูมิอัตโนมัติ ระบบจ่ายน้ำ
• วัสดุสแตนเลส
3. คุณสมบัติหลักของเครื่องซักผ้ากระจกแนวตั้ง
4. พารามิเตอร์ทางเทคนิคของ เครื่องทำความสะอาดและอบแห้งกระจกแนวตั้ง
แหล่งจ่ายไฟ | แรงดันไฟฟ้า (V) | 380 |
ความถี่ (Hz) | 50 | |
กำลังหลัก | กิโลวัตต์ | ≈35 |
ความเร็วในการซัก | เมตร/นาที | 1~7 |
ความเร็วสูงสุด | เมตร/นาที | 10 |
ขนาดแก้วขั้นต่ำ | มม | 450×280 |
ขนาดแก้วสูงสุด | มม | 2500×4000 |
ความหนาของกระจก | มม | 3~15 |
ความสูงของลูกกลิ้ง | มม | 500±20 |
น้ำหนักรวม | กิโลกรัม | ≈3500 |
5. รายละเอียดของ Automaticเครื่องซักผ้ากระจก
บทนำของ LIJIANG GLASS
แอปพลิเคชัน
สายการผลิตกระจกเคลือบสองชั้น (ที่มีการเติมแก๊ส) ประกอบด้วยสี่ส่วน ส่วนการถ่ายโอน ส่วนการซัก ส่วนการตรวจสอบ และส่วนการกด (ทั้งหมด 7 ส่วน)ใช้เทคโนโลยีขั้นสูงเพื่อสร้าง DGU คุณภาพสูงและหลากหลายโดยอัตโนมัติ เช่น กระจกสองชั้น กระจกสามชั้น กระจก Low-e กระจกรูปทรง และกระจกขั้นบันไดยิ่งไปกว่านั้น IG ไลน์ใหม่ที่สามารถเติมแก้วสองชั้นได้สองชิ้นพร้อมกัน
แบบอย่าง | ขนาดต่ำสุด | ขนาดสูงสุด | แก้วต่ำ | กระจกขั้นบันได | แก้วสามชั้น | เติมแก๊ส (G) |
LJBZ1825 | 300*500 | 1800*2500 | √ | √ | √ | √ |
LJBZ2025 | 300*500 | 2000*2500 | √ | √ | √ | √ |
LJBZ2230 | 300*500 | 2200*3000 | √ | √ | √ | √ |
LJBZ2530 | 300*500 | 2500*3500 | √ | √ | √ | √ |
กระจก Low-e / กระจกขั้นบันได / กระจกสามชั้น / กระจกรูปทรง / ฟังก์ชั่นเติมแก๊สเป็นทางเลือกและขนาดของสาย IG LJBZ2535G แบบเติมแก๊ส สามารถเติมแก๊สลงในแก้วสูงสุดได้ 2500*3200mm ไม่ใช่ 2500*3500mm.
ข้อมูลพารามิเตอร์
1. ชื่อการผลิต : ฉนวนแก้วสายการผลิตที่มีแผงกดและเติมก๊าซ
2. รุ่น : LJBZ2535G
3. สถานที่กำเนิด: JINAN , CHINA
4. ความหนาของกระจก : 3 - 15mm
5. ความหนาของกระจกฉนวน : 60mm
6. ความเร็วในการล้างกระจก : 2 - 10 เมตร/นาที
7. ความเร็วสายพานลำเลียง : 48m/min
8. แปรงล้าง : แปรงขนนุ่ม 3 คู่
9. วัสดุของเครื่องซักผ้า : Stainless steel
10. ฟังก์ชัน : ทำ DGU/กระจกขั้นบันได/ แก้วทรง/ กระจกสามชั้น/ เติมก๊าซอาร์กอน
11. ขนาดกระจกสูงสุด : 2500*3500mm
12. ขนาดแก้วสูงสุดสำหรับเติมแก๊ส : 2500*3200mm
13. การรับประกัน : 12 เดือน
14. สี : ฟ้า ( Bright white ) มีให้เลือกหลายสี
15. ความยาว : 23.5 ม.
16. ทิศทาง: จากขวาไปซ้าย
17. แก้วทรง : ด้านหนึ่งต้องตรง
18. ขนาดแก้วขั้นต่ำ: 450*280mm
19. ความสูง (ลูกกลิ้งกับพื้น): 520mm
20. กระจกขั้นบันได : กระจกขนาดเล็กอยู่ด้านในหรือด้านนอก
คุณสมบัติหลัก
