รายละเอียดสินค้า:
|
ชื่อ: | เครื่องบรรจุสารดูดความชื้นตะแกรงโมเลกุล | ขนาดเฟรมสูงสุด: | 2000*2000 มม. |
---|---|---|---|
ขนาดเฟรมต่ำสุด: | 300*250 มม. | ข้อกำหนดอลูมิเนียม: | 5.5-26.5 มม. |
ความกดอากาศ: | >0.65 MPa | ต้องใช้เส้นผ่านศูนย์กลางตะแกรงโมเลกุล: | 0.5-0.9mm |
มิติ: | 1350 *1050*3600 มม. | น้ำหนัก: | 300 กก. |
แสงสูง: | สารดูดความชื้นกระจกหน้าบรรจุ Mahcine,สารดูดความชื้นกระจก IGU บรรจุ Mahcine,Mahcine เติมสารดูดความชื้นสำหรับกระจกฉนวน |
สารดูดความชื้นกระจก IGU เติม mahcine ใช้สำหรับฉนวนแก้ว

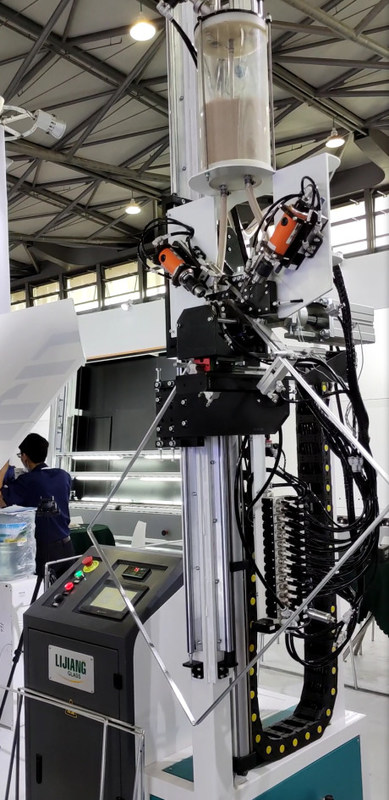

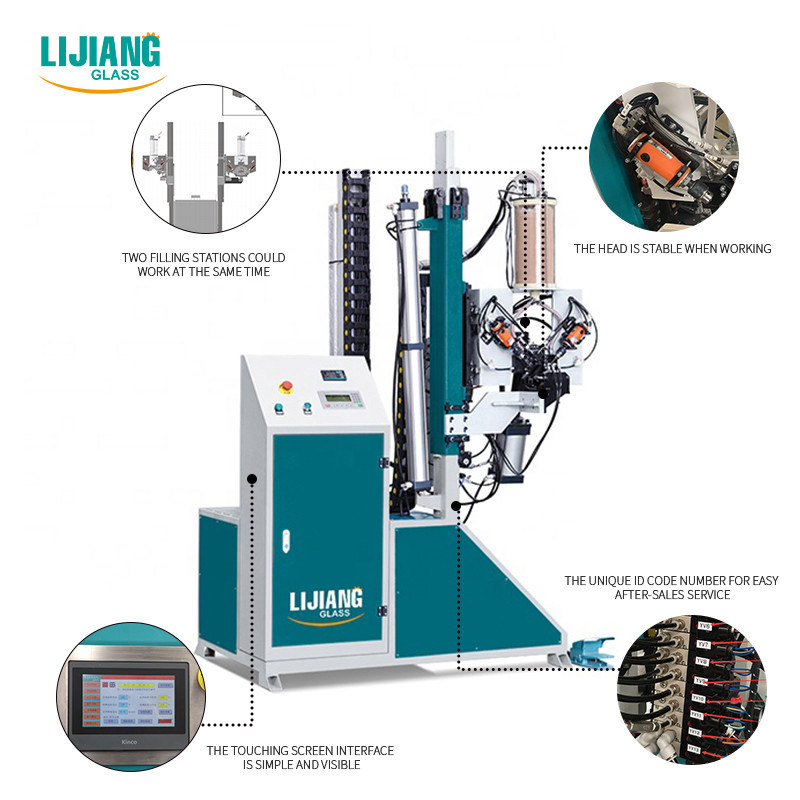

เครื่องบรรจุสารดูดความชื้น LJGZ 2020
NSเป็นคุณสมบัติ
• นำระบบควบคุม Siemens PLC มาใช้
• ตะแกรงโมเลกุลสามารถ 0.5 – 0.9mm
• อินเทอร์เฟซหน้าจอสัมผัสที่เรียบง่ายและมองเห็นได้
• ความสูงของเครื่องสามารถปรับได้ตามขนาดของโครงสเปเซอร์
• บรรจุและเติมตะแกรงโมเลกุลโดยอัตโนมัติ
• ท่อคู่สำหรับการขนถ่ายเพื่อเพิ่มความเร็วในการบรรจุ
• สามารถปรับเวลาเติมได้
• เจาะ เติม และปิดผนึกโดยอัตโนมัติ
• ชิ้นส่วนหลักเป็นแบรนด์นำเข้า
• เติมตะแกรงโมเลกุลขนาดใหญ่
ข้อมูลทางเทคนิค
แม็กซ์ขนาดเฟรม | 2000 มม. * 2000 มม. (2500 มม. * 2500 มม.) |
นาที.ขนาดเฟรม | 300mm*250mm |
ข้อกำหนดอลูมิเนียม | 6A- 27A |
แหล่งอากาศ | ≥0.65MPa |
แหล่งจ่ายไฟและการใช้พลังงาน | AC220V 50Hz 1KW |
ต้องใช้เส้นผ่านศูนย์กลางตะแกรงโมเลกุล | 0.5-0.9 มม. หรือ 1.0 – 1.5 มม. |
มิติ | 1100mm*1100mm*3600mm |
เครื่องถ่ายโอนเฟรมอลูมิเนียม LJSKJ02
คุณสมบัติหลัก
• การขนส่งโครงสเปเซอร์
• ใช้งานง่าย เรียบง่าย และยืดหยุ่น
แหล่งจ่ายไฟ | 380V 50Hz |
พลังทั้งหมด | 0.18kw |
มิติ | 2520*3012*3000มม |
วีหุ่นยนต์ปิดผนึกกระจกฉนวนไฟฟ้า LJTJ2540
คุณสมบัติหลัก:
• ระบบควบคุมเซอร์โวญี่ปุ่น Yaskawa, 8 แกน, ระบบควบคุมเซอร์โว 7 ชุด, เครื่องปิดผนึกอัตโนมัติเต็มรูปแบบและมีประสิทธิภาพสูง
• 4 ส่วน สามารถเก็บแก้ว
• ใช้สายพานไทม์มิ่ง การถ่ายโอนที่ราบรื่นและตำแหน่งที่แม่นยำ
• ซ่อมแซมมุมกระจกอัตโนมัติด้วยมีดโกนและลูกกลิ้ง
• วัดขนาดกระจกอัตโนมัติ ความลึกของกาว (30mm)
• ทุกฟังก์ชั่นอัตโนมัติมีการใช้งานแบบแมนนวล
• เคลือบกระจกสองชั้นได้
• กระจกทรงมีขอบเสริม, กระจกขั้นบันได, กระจกสามชั้น (ไม่จำเป็น)
• บูสเตอร์ปั๊มหนึ่งชุดควบคุมสารเคลือบหลุมร่องฟันสองกลุ่ม (ไม่จำเป็น)
• สามารถใช้ซิลิโคน โพลีซัลไฟด์ และยาแนวโครงสร้างซิลิโคนได้
• หัวกาวอยู่ด้านหน้าเครื่องซึ่งง่ายต่อการเคลือบกระจกขั้นบันได
• สามารถเชื่อมต่อกับสายการแปรรูปกระจกฉนวน
• ด้วยฟังก์ชั่นการสแกนรหัส (ไม่จำเป็น)
ข้อมูลทางเทคนิค
แม็กซ์ขนาดแก้ว | 2500*4000mm |
นาที.ขนาดแก้ว | 400*300mm |
ความหนาของกระจก | 12-56 มม |
ความเร็วในการทำงาน | 5-40 เมตร/นาที |
ความกดอากาศ | ≥0.6MPa |
บีบความดัน | 32MPa |
แรงดันไฟฟ้า | 380V 15kw |
ขนาดโดยรวม | 11000*2000*3500mm |
พารามิเตอร์ทางไฟฟ้า
ชื่อ | ต้นทาง | ยี่ห้อ |
เซอร์โวมอเตอร์ | ญี่ปุ่น | ยัสกาวา |
ไดรเวอร์เซอร์โว | ญี่ปุ่น | ยัสกาวา |
ซีพียู | ญี่ปุ่น | ยัสกาวา |
ส่วนประกอบไฟฟ้าแรงต่ำ | เยอรมนี | SIEMENS |
Guideway | ไต้หวัน | HIWIN |
แหล่งจ่ายไฟสลับ | ไต้หวัน | MW |
สวิตช์เซ็นเซอร์ | เกาหลี | AUTONICS |
ส่วนประกอบนิวเมติก | ญี่ปุ่น | SMC |
หน้าจอสัมผัส | จีน | เกาชาน |
เซอร์โวมอเตอร์ | ญี่ปุ่น | ยัสกาวา |
ไดรเวอร์เซอร์โว | ญี่ปุ่น | ยัสกาวา |
สายการผลิตกระจกฉนวนแนวตั้งอัตโนมัติ
LJBZ3370
ประสิทธิภาพ
• ระบบควบคุม PLC Siemens ของเยอรมนี, อินเทอร์เฟซหน้าจอสัมผัส
• การระบุอัตโนมัติของกระจกเคลือบและ Low-E
• แปรงขนนุ่ม 3 คู่ ล้างได้ทั้งออนไลน์และออฟไลน์ กระจก Low-E
• เครื่องซักผ้าใช้ วัสดุ SS และอุปกรณ์กันน้ำ
• ระบบทำความร้อนด้วยอากาศ
• ตั้งค่าเริ่มต้นและหยุดอัตโนมัติของพัดลมแอร์
• ระบบลดเสียงรบกวน
• แสดงความเร็วในการซักออนไลน์
• อัจฉริยะทำงานต่อเนื่องประหยัดพลังงาน
• กระดานกดแบบปรับได้เพื่อให้พื้นผิวกดแผ่นตรง
• การเติมแก๊สอัตโนมัติสามารถตั้งค่าก๊าซและแสดงกระบวนการของ เติมออนไลน์ด้วยความเข้มข้นของก๊าซสูง
• โหมดการเชื่อมต่อของปลั๊กการบิน
• ใช้ได้กับการผลิต lG . สามเท่า / รูปไอจี/กระจกขั้นบันได
รายละเอียดแนะนำของ LJBZ3370
• 01 ส่วนการโอน
กลไกการตรวจจับการเคลือบ การตรวจจับฟิล์ม Low-e ออฟไลน์โดยอัตโนมัติ
• 02 เครื่องซักผ้า
คุณสมบัติหลัก:
• ใช้แปรงขนนุ่ม 6 ชิ้น ขนนุ่ม 0.1 มม. ล้างกระจก Low-e ได้
• มีดลมใหม่ใช้โปรไฟล์อลูมิเนียม (Duckbill Air Knife) ขนาดของช่องลมจะถูกปรับโดยจะงอยปากเป็ดโปรไฟล์อลูมิเนียมซึ่งสามารถลดจำนวนสกรูปรับ ตรวจสอบให้แน่ใจว่าสกรูแต่ละตัวไม่หลวม และหลีกเลี่ยงเสียงสะท้อนของมีดลม
• มีดลมสามารถปรับความกว้างของมีดลมตามความหนาได้โดยอัตโนมัติ
• กล่องการทำงานพร้อมจอแสดงความเร็วการซัก สามารถแสดงความเร็วการซักได้อย่างแม่นยำ (8-10m)
• ถังเก็บน้ำควบคุมอุณหภูมิอัตโนมัติ ระบบเติมน้ำ
• ระบบเก็บเสียงแบบยุโรป
• วัสดุสแตนเลส
• 03 ส่วนการปลดปล่อย
• แก้วเก็บของ
• 04 ส่วนการตรวจสอบและการติดตั้ง
โครงสร้างใหม่ของส่วนนี้เปลี่ยนเป็นโครงสร้างการยกลำแสงแบบอินไลน์ (คานคู่)ง่ายต่อการตรวจสอบและเช็ดกระจก
• 05 ส่วนการโอน
• การวัดความหนาของกระจกอัตโนมัติใช้งานได้จริงตามความต้องการในขณะทำงาน
• 06 ส่วนกดและเติม
คุณสมบัติหลัก:
• กระจกฉนวนยาวพิเศษ (3300 มม. * 7000 มม.) สามารถบีบอัดได้
• ใช้สายพานลำเลียงเพื่อถ่ายโอนแก้ว ใช้เซอร์โวมอเตอร์กดแก้ว
• สามารถเปิดแผ่นกดเพื่อบำรุงรักษาง่าย
• แท่นกดพร้อมโครงสร้างปรับได้เพื่อรับประกันอายุการใช้งานยาวนาน
• เติมก๊าซอาร์กอนโดยอัตโนมัติด้วยเอฟเฟกต์การปิดผนึกอย่างมีนัยสำคัญ ปริมาณอาร์กอนที่สูงขึ้น
• กำหนดโซนเพื่อเติมแก้วขนาดต่างๆ ด้วยวิธีปิดผนึกติดตามผล ช่วยลดการสูญเสียอาร์กอน
• สามารถตั้งค่าก๊าซและแสดงขั้นตอนการเติมก๊าซบนหน้าจอสัมผัสได้
• เซ็นเซอร์ทำปฏิกิริยาเร็วเพื่อควบคุมกระบวนการเติมก๊าซอย่างถาวร
• ความเข้มข้นของก๊าซสามารถเข้าถึงได้มากกว่า 90%
• ไม่ต้องเจาะรูบนโครงสเปเซอร์
• ก๊าซมาตรฐาน คือ ก๊าซอาร์กอน
• 07 ส่วนการจำหน่าย
• แก้วเก็บของ
• สามารถต่อกับเครื่องซีลได้
ข้อมูลทางเทคนิค
แม็กซ์ขนาดแก้ว | 3300mm*7000มม |
ขนาดแก้วสูงสุดสำหรับเติมแก๊ส | 3300mm*7000mm |
นาที.ขนาดแก้ว | 280mm*450mm |
ความหนาของกระจก | 3-30 มม. |
ความหนาของกระจกฉนวน | 80mm |
ความเร็วในการล้างกระจก | 2-10m / นาที |
ความเร็วลำเลียงแก้ว | 45 นาที/นาที |
แปรงซักผ้า | แปรงขนนุ่ม 3 คู่ที่มีขน 0.1 มม. |
น้ำประปา | ปริมาณการใช้น้ำ:0.5t/h การนำ:40μs/cm |
การจ่ายอากาศ | การไหล: 1500L/นาที |
ความกดอากาศ | ≥0.8MPa |
พลังทั้งหมด | 3P 380V 50HZ 40KW |
มิติ | 47200*3500*4500mm |
น้ำหนัก | 8500กก. |
พารามิเตอร์ทางไฟฟ้า
ชื่อ | ต้นทาง | ยี่ห้อ |
PLC | เยอรมนี | SIEMENS |
เครื่องใช้ไฟฟ้าแรงต่ำ | เยอรมนี | SIEMENS |
ตัวแปลงความถี่ | เยอรมนี | SIEMENS |
เซอร์โวมอเตอร์สำหรับกระจกขั้นบันได | ญี่ปุ่น | ฟูจิ |
สวิตช์ตาแมว | เยอรมนี | ป่วย |
ไมโครสวิตช์ | ไต้หวัน | มีแนวโน้ม |
ปุ่มและไฟแสดงสถานะ | ฝรั่งเศส | ชไนเดอร์ |
หน้าจอสัมผัส | ไต้หวัน | ไวน์วิว |
รีเลย์ระดับกลาง | ญี่ปุ่น | ออมรอน |
มอเตอร์แปรง | จีน | ชิงฮวา |
ปั๊มน้ำ | จีน | หลิงเซียว |
แนะนำ | ไต้หวัน | HIWIN |
ส่วนประกอบนิวเมติก | ไต้หวัน | AIRTAC |
IG line แบบไม่ต้องเติมแก๊สออนไลน์ |
ชื่อ | ต้นทาง | ยี่ห้อ |
เซอร์โวมอเตอร์ | เยอรมนี | SIEMENS |
PLC | เยอรมนี | SIEMENS |
เครื่องใช้ไฟฟ้าแรงต่ำ | เยอรมนี | SIEMENS |
ตัวแปลงความถี่ | เยอรมนี | SIEMENS |
มอเตอร์โอน | ไต้หวัน | หลินไห่ |
มอเตอร์แปรง | ไต้หวัน | หลินไห่ |
ปั๊มน้ำ | จีน | หลิงเซียว |
แนะนำ | ไต้หวัน | HIWIN |
ส่วนประกอบนิวเมติก | ไต้หวัน | AIRTAC |
เกจไฟฟ้า | จีน | มิราน |
สวิตช์ตาแมว | เยอรมนี | ป่วย |
ไมโครสวิตช์ | ไต้หวัน | มีแนวโน้ม |
ปุ่มและไฟแสดงสถานะ | ฝรั่งเศส | ชไนเดอร์ |
หน้าจอสัมผัส | ไต้หวัน | ไวน์วิว |
รีเลย์ระดับกลาง | ญี่ปุ่น | ออมรอน |
IG line เติมแก๊สออนไลน์ |
หุ่นยนต์ปิดผนึกกระจกฉนวนแนวตั้ง LJTJ2540
แอปพลิเคชัน
l ใช้มอเตอร์เซอร์โว 8 ตัว
l ใช้ระบบควบคุมเซอร์โวของญี่ปุ่นด้วยประสิทธิภาพที่มั่นคง
l วัดขนาดแก้ว ความลึกของกาว และความเร็วของกาวโดยอัตโนมัติด้วยการปรับเชิงเส้น
l ใช้สายพานไทม์มิ่งเพื่อให้การถ่ายทอดเป็นไปอย่างราบรื่นด้วยตำแหน่งที่ถูกต้อง
l อะไหล่ผลิตด้วยมาตรฐานสูงและความแม่นยำสูงทำให้มั่นใจได้ว่าเครื่องสามารถใช้งานได้ยาวนาน
l มุมกระจกเต็มไม่มีฟองอากาศ ผิวเรียบ ไม่ต้องง้อ
l เครื่องอัตโนมัติและประสิทธิภาพสูงเต็มรูปแบบ
l การออกแบบมีดโกนใหม่ โดยเฉพาะอย่างยิ่งสำหรับการสร้างรถไฟ IG ที่มีด้านและมุมที่เท่ากันโดยไม่มีฟองอากาศ
l ซ่อมแซมมุมกระจกอัตโนมัติด้วยพื้นผิวที่สวยงาม
l ถ่ายทอดได้อย่างราบรื่นไม่มีรอยขีดข่วนและมลภาวะ
lชิ้นส่วนฟังก์ชั่นเดียวมีการติดตั้งฟังก์ชั่นแบบแมนนวลปรับได้ง่าย
มีส่วนประกอบ A เดียวและส่วนประกอบ B เดียวกาว A และ B ผสมอัตโนมัติ อัตราส่วนอัตโนมัติ
Ø กาวหลัง อุปกรณ์
เมื่อแรงดันเพิ่มขึ้น กาว B จะไหลกลับโดยอัตโนมัติ ประหยัดวัสดุ
อุปกรณ์ร่างกาย dyad มีสองหน้าที่ด้านซ้ายใช้สำหรับกรองสิ่งสกปรกและความชื้นเมื่อเติมก๊าซ จากนั้นส่วนด้านขวาจะทำหน้าที่หล่อลื่น
เทคนิค ข้อมูล
ขนาดแก้วสูงสุด | 2500mm*4000mm |
Min.ขนาดแก้ว | 280mm*400mm |
ความหนาของกระจก | 12-56mm |
ความเร็วในการทำงาน | 5-40 เมตร/นาที |
ความกดอากาศ | 0.6-0.8MPa |
บีบความดัน | <350 กก./ลบ.ม |
มุมระนาบ | 6°- 9° |
น้ำหนักแก้วสูงสุด | 400กก. |
แรงดันไฟฟ้า | 380V 50Hz 3P |
รายการส่วนประกอบหลัก
ชื่อ | ยี่ห้อ |
สวิตช์ | SIEMENS |
เซอร์โวมอเตอร์ | ญี่ปุ่น YASKAWA |
รุ่น I/O | MSYSTEM ของญี่ปุ่น |
ส่วนประกอบแรงดันต่ำ | ซีเมนส์ |
ซีพียู | ญี่ปุ่น YASKAWA |
ตัวแปลงความถี่ | ญี่ปุ่น ออมรอน |
แหล่งจ่ายไฟสลับ | ไต้หวัน MW |
ส่วนประกอบนิวเมติก | ญี่ปุ่น SMC |
PLC | ซีเมนส์ |
Guideway | ซีเมนส์ |
