รายละเอียดสินค้า:
|
ชื่อ: | เครนคานกระจก | ความได้เปรียบ: | ด้วยยกดูด |
---|---|---|---|
ยกน้ำหนักสูงสุด: | 800KG | ||
แสงสูง: | เครนเท้าแขนกระจก,ฉนวนเครนเท้าแขนกระจกฉนวน,เครื่องยกกระจกฉนวน 800KG |

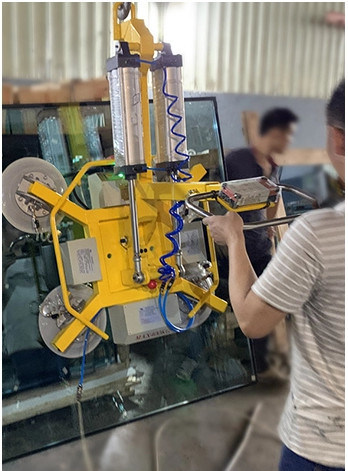

เครนขากระจกพร้อมตัวดูดยก
พารามิเตอร์:
น้ำหนักแก้วสูงสุด | 360KG | |
มุมการหมุน | 90° | ซ้ายและขวา |
ถ้วยดูด | 4 ชิ้น | |
วัสดุถ้วย | ซิลิโคน | |
วิธีการเลื่อน | คู่มือ | |
ความสูงของคอลัมน์ | 4 เมตร | ฟังก์ชั่นการจัดเก็บก๊าซ |
ความยาวแขน | 4 เมตร | |
ชิ้นส่วนควบคุมอากาศ | Airtac |
พารามิเตอร์:
น้ำหนักแก้วสูงสุด | 260KG | |
มุมการหมุน | หมุน 90 ° | ซ้ายและขวา |
ถ้วยดูด | 2 ชิ้น | |
วัสดุถ้วย | ซิลิโคน | |
วิธีการเลื่อน | คู่มือ | |
ความสูงของคอลัมน์ | 4 เมตร | ฟังก์ชั่นการจัดเก็บก๊าซ |
ความยาวแขน | 4เมตร | |
ชิ้นส่วนควบคุมอากาศ | Airtac |
พารามิเตอร์:
น้ำหนักแก้วสูงสุด | 500KG | |
มุมการหมุน |
หมุน 90 ° พลิก 90° |
ซ้ายและขวา ขึ้นและลง |
ถ้วยดูด | 6 ชิ้น | |
วัสดุถ้วย | ซิลิโคน | |
วิธีการเลื่อน | คู่มือ | |
ความสูงของคอลัมน์ | 4 เมตร | ฟังก์ชั่นการจัดเก็บก๊าซ |
ความยาวแขน | 4 เมตร | |
ชิ้นส่วนควบคุมอากาศ | Airtac |
น้ำหนักแก้วสูงสุด | 400KG | |
มุมการหมุน |
หมุน 90 ° พลิก 90° |
ซ้ายและขวา ขึ้นและลง |
ถ้วยดูด | 2 ชิ้น | |
วัสดุถ้วย | Silione | |
วิธีการเลื่อน | คู่มือ | |
ความสูงของคอลัมน์ | 4 เมตร | ฟังก์ชั่นการจัดเก็บก๊าซ |
ความยาวแขน | 4 เมตร | |
ชิ้นส่วนควบคุมอากาศ | Airtac |
สินค้าอื่นๆ ของ LIJIANG GLASS
LJBZ2025 สายการผลิตกระจกฉนวนอัตโนมัติแนวตั้ง
แอปพลิเคชัน
เนื่องจากกระบวนการที่สำคัญที่สุดในการผลิตกระจกฉนวน เราจึงเป็นมืออาชีพโดยเฉพาะอย่างยิ่งในการทำความสะอาดกระจก การส่งการกดและการเติมแก๊ส (อุปกรณ์เสริม) สายการผลิตสามารถทำกระจกสองชั้น กระจกสามชั้น และกระจกขั้นบันได
1. เซ็นเซอร์แก้วต่ำ
นี้ เซ็นเซอร์ ติดตั้งก่อนเครื่องซักผ้า โดยจะตรวจจับกระจก Low-e โดยอัตโนมัติ ป้องกันไม่ให้กระจกตกพื้น Low-e
2. ลูกกลิ้งลำเลียง
ล้อเคลื่อนย้ายในส่วนการซักและอบแห้ง : ล้อเคลื่อนย้ายด้านหน้าและด้านหลังทั้งหมดถูกเคลื่อนย้าย ทั้งหมดจะถูกเคลื่อนย้ายอย่างแข็งขันสามารถรับประกันกระจกขนาดใหญ่และกระจกหนาผ่านได้อย่างราบรื่น
3. เครื่องซักผ้าและอบผ้า
เครื่องซักผ้าและอบผ้าทั้งหมดใช้สแตนเลส รวมทั้งแผ่นและชิ้นส่วนอะไหล่ภายใน และตัวเลื่อนบางตัวเป็นทองแดง
3.1 ส่วนซักล้าง
มีแปรง 3 คู่ ซึ่งเป็นแปรงขนอ่อนทั้งหมด ล้างกระจกแบน กระจกนิรภัย และกระจก Low-e มีเส้นผ่านศูนย์กลางน้อยกว่า 0.1 มม. ขนแปรงจะไม่ทำให้กระจกเสียหาย โดยเฉพาะกระจก Low-e
อุปกรณ์ลดเสียงรบกวน
เสียงรบกวนสามารถควบคุมได้ต่ำกว่า 90 เดซิเบลโดยใช้เกียร์ไนลอนและฟองน้ำ
4.1 วิธีกด
มันกด IGUs โดยสถานีไฮดรอลิกด้วยแรงดัน มันรับประกันแรงดันที่แม่นยำ
4.2 การประหยัดพลังงานของฟังก์ชันการกด
ใช้สวิตช์ไมโคร 3 ตัว ซึ่งแบ่งส่วนที่กดออกเป็น 4 ส่วน
ไมโครสวิตช์แต่ละตัวจะรับสัญญาณและเพิ่มส่วนหนึ่งของพื้นที่ทำงานเมื่อไม่ได้สัมผัสไมโครสวิตช์ที่เกี่ยวข้อง ภูมิภาคจะไม่ทำงาน
พื้นที่ทำงานสามารถแบ่งออกได้ดังนี้
4.4 กระจกขั้นบันได (อุปกรณ์เสริม)
นอกจากนี้ยังสามารถสร้างขั้นบันไดด้วยเซอร์โวมอเตอร์
5, หน้าจอสัมผัสและกล่องไฟฟ้า
พารามิเตอร์หลัก:
ความเร็วในการซัก | 2~10m/นาที |
ความเร็วสูงสุดในการทำงาน | 45 นาที/นาที |
ความหนาของกระจกซัก | 3~15mm |
ความหนาของกระจกฉนวนสูงสุด | 60mm |
ความสูงของสายพานลำเลียง | 500mm |
Min.ขนาดแก้ว | 450×280 |
ขนาดแก้วสูงสุด | 2000×2500 |
องค์ประกอบหลัก:
เบรกเกอร์ | ชไนเดอร์ |
คอนแทคเตอร์ | ชไนเดอร์ |
PLC | ซีเมนส์หรือออมรอน |
หน้าจอสัมผัส | ไต้หวัน Wenview |
สวิตช์ไฟ | ไต้หวัน |
ความถี่ | ตงหยวนหรือซีเมนส์ |
รีเลย์ | ญี่ปุ่น ออมรอน |
สวิตช์ออปโตอิเล็กทรอนิกส์ | Korea Autonics |
เซอร์โวมอเตอร์ | ซีเมนส์ |
ส่วนประกอบนิวเมติก | ไต้หวัน Airtac |
หน้าจอสัมผัสที่ใช้งานสะดวกในสายการผลิตกระจกฉนวนพร้อมการเติมก๊าซอาร์กอน 98%
LJBZ2570PG สายการผลิตกระจกฉนวนแนวตั้งอัตโนมัติมีฟังก์ชั่นดังต่อไปนี้: การล้างกระจกแบน, การติดตั้งกรอบอลูมิเนียม, การกดหน่วย IG ปกติ, การกดหน่วย IG สองครั้ง, การกดหน่วย IG สามชั้นสองชั้น
LJBZ2570PG เป็นอุปกรณ์พิเศษในการผลิตกระจกฉนวนที่มีแถบอลูมิเนียม ซึ่งมีข้อดีหลายประการ เช่น รอยเท้าขนาดเล็ก ประสิทธิภาพที่เชื่อถือได้ ประสิทธิภาพสูง การบำรุงรักษาที่สะดวก และอื่นๆ
คุณสมบัติหลักของสายการผลิตกระจกฉนวนขนาดจัมโบ้
● หน้าจอสัมผัส ระบบควบคุม PLC Siemens ของเยอรมนี
● การระบุอัตโนมัติของกระจกเคลือบและ Low-E
●เครื่องซักผ้าใช้วัสดุ SS และอุปกรณ์กันน้ำ
ถังเก็บน้ำพร้อมระบบควบคุมอุณหภูมิอัตโนมัติและระบบล้างน้ำ
● แปรงขนนุ่ม 3 คู่ ล้างได้ทั้งแบบออนไลน์และออฟไลน์ กระจก Low-E
●พัดลมแอร์เริ่มต้นและหยุดการตั้งค่าอัตโนมัติ
● ระบบทำความร้อนด้วยอากาศ
●ระบบลดเสียงรบกวน
●แสดงความเร็วในการซักออนไลน์
●กระดานกดแบบปรับได้เพื่อให้แผ่นกดพื้นผิวตรง
● โหมดการเชื่อมต่อของปลั๊กการบิน
ใช้ได้กับการผลิต Triple IG และ IG รูปทรง
●อัจฉริยะทำงานเป็นพักๆ ประหยัดพลังงาน
พารามิเตอร์หลักของสายการผลิตกระจกฉนวนอัตโนมัติ
แหล่งจ่ายไฟ | แรงดันไฟฟ้า | 380 |
ความถี่ | 60 | |
พลังทั้งหมด | กิโลวัตต์ | ≈42 |
ความเร็วในการซัก | เมตร/นาที | 2~10 |
ความเร็วสูงสุดในการทำงาน | เมตร/นาที | 45 |
Min.ขนาดแก้ว | mm | 450×280 |
ขนาดแก้วสูงสุด | mm | 2500×7000 |
ความหนาของกระจกซัก | mm | 3~15 |
ความหนาของกระจกฉนวนสูงสุด | mm | 60 |
ความสูงของสายพานลำเลียง | mm | 500 |
ปริมาณการใช้ก๊าซทั้งหมด | ลิตร/นาที | 1500 |
เครื่องประมวลผลกระจกฉนวนใช้ระบบควบคุมของซีเมนส์ พร้อมหน้าจอสัมผัสความละเอียดสูง ผู้ปฏิบัติงานสามารถปรับเปลี่ยนพารามิเตอร์การทำงานของสายการผลิตได้ตลอดเวลา และสามารถแสดงสถานะของสัญญาณอินพุตและเอาต์พุตแต่ละรายการได้อย่างชัดเจน ซึ่งสะดวกสำหรับกิจวัตรประจำวัน การบำรุงรักษาเครื่อง
LJBZ2570ส่วนขนถ่าย PG
LJBZ2500PG ไม่เหมาะกับกระจกโค้งหรือกระจกบิดเบี้ยว เนื่องจากระนาบภายในส่วนกดจะไม่เปลี่ยนรูป
LJBZ2500PG เป็นเครื่องกดที่มีเทคโนโลยีการบรรจุก๊าซแบบใหม่อุปกรณ์นี้เหมาะสำหรับการกดและเติมแก๊สเครื่องแก้วที่มีเทคโนโลยีสูงและใหม่ด้วยก๊าซต่างๆหรือก๊าซผสมเนื่องจากระบบควบคุมจะตรวจจับก๊าซประเภทที่ตั้งไว้ล่วงหน้า (รวมถึงอัตราส่วนการผสมของก๊าซผสม) และอัตราการไหลก่อนที่ก๊าซหรือสารผสมแต่ละชนิดจะเติมด้วยกระจกฉนวน
LJBZ2500PG ส่วนการกดและเติมแก๊สแบบแก้วเหมาะสำหรับการกดยูนิต IG แบบคู่หรือยูนิต IG แบบสามชั้นพร้อมกันเครื่องนี้สามารถกดกระจกแบนทุกชนิด (รวมทั้งกระจกเคลือบและกระจกหนีบ) ได้
LJBZ2500PG สามารถใช้วัดความเข้มข้นของก๊าซของกระจกฉนวนแบบออนไลน์ได้อุปกรณ์วัดที่อยู่ด้านหน้าอุปกรณ์สามารถวัดขนาดและความหนาของกระจกได้อย่างแม่นยำและคำนวณปริมาณก๊าซที่ต้องการ
LJBZ2500PG สามารถกดและเติมก๊าซลงในหน่วย IG สองชิ้นที่มีความยาวน้อยกว่า 1.5 ม. พร้อมกัน ซึ่งช่วยปรับปรุงประสิทธิภาพการผลิตได้อย่างมาก โดยเฉพาะอย่างยิ่งสำหรับแก้วที่มีความยาวน้อยกว่า 1.5 ม.
คุณสมบัติหลัก
• IGU สองชิ้นสามารถกดและเติมก๊าซในคราวเดียว IGU แต่ละตัวสามารถเติมก๊าซอาร์กอนได้มากกว่า 90%
• สามารถป้องกันไม่ให้ส่วนกดไม่เข้ารูปได้ดีกว่าด้วยการกด IGU สองชิ้นในคราวเดียวสามารถเข้าถึง 27 วินาทีสำหรับกระจกสองชั้น 1 ม.*1 ม. ซึ่งช่วยเพิ่มประสิทธิภาพในการทำงานได้อย่างมาก
• สายการผลิต IG ความเร็วสูง เราได้รับสิทธิบัตรในประเทศจีนในปี 2019
• จากส่วนโอนไปยังส่วนกด แต่ละส่วนจะถูกแบ่ง
• เหมาะสำหรับการผลิตจำนวนมากในโรงงานความเร็วสูงพิเศษ
• แก้ปัญหาการรอทำงานบนหุ่นยนต์ซีลการติดตั้งเฟรมตัวเว้นวรรคสองเฟรมสำหรับ IGU สองตัวโดยคนงานหนึ่งคน
• วัดขนาดแก้วและติดฉลากอัตโนมัติ (อนุญาตให้ติดฉลากก่อนกดและหลังกด) ด้วยระบบ ERP (ไม่จำเป็น)
ข้อมูลทางเทคนิค
แม็กซ์ขนาดแก้ว | 2500mm*7000mm |
ขนาดแก้วสูงสุดสำหรับเติมแก๊ส | 2500mm*7000mm |
นาที.ขนาดแก้ว | 280mm*450mm |
ความหนาของกระจก | 3-15mm |
ความหนาของกระจกฉนวน | 60mm |
ความเร็วในการล้างกระจก | 2-10m / นาที |
ความเร็วลำเลียงแก้ว | 45 นาที/นาที |
แปรงซักผ้า | แปรงขนนุ่ม 3 คู่ที่มีขน 0.1 มม. |
น้ำประปา | ปริมาณการใช้น้ำ:0.5t/h การนำ:40μs/cm |
การจ่ายอากาศ | การไหล: 0.8m / นาที |
ความกดอากาศ | ≥0.8MPa |
พลังทั้งหมด | 3P 380V 50HZ 54.5KW |
ความหนาของกระจกแบน | 3-30 มม. |
