รายละเอียดสินค้า:
|
| ชื่อผลิต: | รถดูดแก้ว | ใบสมัคร: | กำลังโหลดกระจก |
|---|---|---|---|
| น้ำหนัก: | 300 กก. / 500 กก. / 900 กก | การใช้: | ยกแก้ว |
| การประกัน: | 1 ปี | พลังของเครื่องจักร: | 4kw |
| แสงสูง: | ระบบยกรอกสูญญากาศ 500Kg,ระบบยกรอกสูญญากาศ 300kg,ถ้วยดูดแก้วอัตโนมัติ 500Kg |
||
รถดูดขนาด 500Kg
รายละเอียดสินค้า:
รถถ้วยดูดกระจกใช้ไฟฟ้าและไฮดรอลิกทั้งระบบประกอบด้วยอุปกรณ์สูญญากาศไฟฟ้า อุปกรณ์ประสิทธิภาพไฟฟ้า อุปกรณ์ประสิทธิภาพไฮดรอลิก ระบบขับเคลื่อนไฟฟ้า และระบบป้องกันความปลอดภัย ซึ่งสามารถรับรู้การทำงานของการหนีบ ยก และยกแก้วไปยังตำแหน่งเฉพาะนอกจากนี้ยังสามารถประกอบเป็นรุ่นต่างๆ เพื่อปรับให้เข้ากับระบบต่างๆ
| ข้อมูล | รายละเอียด |
| เหมาะสำหรับการยก |
คุณสมบัติของวัสดุ: พื้นผิวเรียบ/ไม่เป็นรูพรุน ตัวอย่าง: กระจกแบน กระจกอาคาร กระจกแปรรูปชนิดต่างๆ และกระจกพิเศษ |
| น้ำหนัก | 500KG |
เฟรดดี้
| ชื่อ | ชนิด:FVL-CS500-10 500KG |
| ความจุโหลดที่ปลอดภัย |
500 กก.
|
| ขนาดตัว | 2850mm*1200mm*1750mm |
| ตัวดูดคำอธิบาย | ยางสีดำทนต่อการขัดถู |
| พลัง | 200Ah (24V) * 4 ชิ้น |
| ชาร์จพลัง |
110V~ 240V, 50/60Hz |
| กำลังเครื่อง | 4KW |
| น้ำหนัก | 500KG |
| วัสดุที่เหมาะสม | กระจก |
| ใช้วิธี | คู่มือการใช้งาน |
| น้ำหนักผลิตภัณฑ์ |
1500กก. |
|
ระดับเสียง
|
น้อยกว่า 70 Db |
เฟรดดี้
| ไฮดรอลิกเอียงขึ้นและลง 180° โดยหยุดที่ตำแหน่งใดก็ได้ | |
| หัวไฮดรอลิกเหวี่ยงซ้ายขวา 90° โดยหยุดที่ตำแหน่งใดก็ได้ | |
| ไฮดรอลิกยกขึ้นและลงได้ถึง 4000 มม. | |
|
ฟังก์ชั่น |
ไฮดรอลิกขยายแขนยกได้ถึง 1000 มม. |
| รถยนต์ไฟฟ้า ควบคุมด้วยพวงมาลัย | |
| ไฮดรอลิกเลื่อนไปทางซ้ายและขวา 90° | |
| ชาร์จเมื่อไฟฟ้าน้อยกว่า 30% | |
| การเรียนการสอน | สะสมระบบกันกลับและระบบชดเชยสูญญากาศ |
四,ส่วนประกอบหลักของเครื่อง
1. ส่วนถ้วยดูดไฟฟ้าอย่างเต็มที่:
● คอมพิวเตอร์สำหรับขับขี่มีอุปกรณ์ป้องกันกระแสไฟเกินแรงดันต่ำเพื่อป้องกันไม่ให้ไฟฟ้าตกกระทบระบบไฟฟ้าได้อย่างมีประสิทธิภาพ
● สถานีสูบน้ำไฮดรอลิกประสิทธิภาพสูง
● พร้อมกับลิมิตสวิตช์อิเล็กทรอนิกส์ สามารถควบคุมความสูงยกสูงสุดของโครงสำหรับตั้งสิ่งของได้อย่างแม่นยำ ปกป้องมอเตอร์ยกและยืดอายุการใช้งานของมอเตอร์ได้อย่างแม่นยำ
ชีวิต.
● มอเตอร์ขับเคลื่อนมีข้อดีคือมีกำลังแรง เสถียร และมีเสียงรบกวนต่ำ
● แบตเตอรี่อุตสาหกรรมสำหรับรถยนต์ถ้วยดูดไฟฟ้า พร้อมที่ชาร์จอัจฉริยะที่ตรงกัน พร้อมฟังก์ชั่นปิดเครื่องอัตโนมัติ การชาร์จทั้งหมด
ไม่จำเป็นต้องมีการตรวจสอบในสถานที่

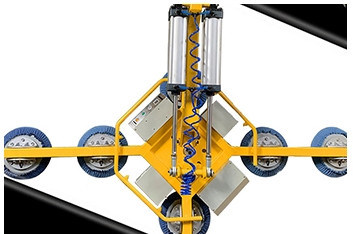

2. กลไกถ้วยดูด: โครงถ้วยดูดได้รับการออกแบบเป็นรูปสี่เหลี่ยมผืนผ้าและเชื่อมด้วยท่อสี่เหลี่ยมและท่อสี่เหลี่ยมซึ่งมีความปลอดภัยและทนทานถ้วยดูดมีการกระจายอย่างสม่ำเสมอ เพื่อให้แรงคงที่และสม่ำเสมอหลังจากดูดซับกระจก และตำแหน่งถ้วยดูดสามารถปรับได้ในกรอบสี่เหลี่ยมทั้งหมดเพื่อปรับให้เข้ากับข้อกำหนดเฉพาะที่แตกต่างกันของกระจกรับน้ำหนักงาน 500กก. ควบคุมกำลังคนเดินเร็ว
3. ถ้วยดูด: ใช้ถ้วยดูดยางแบบจุดคงที่ แต่ละถ้วยดูดสามารถเปิดและปิดได้อย่างอิสระเพื่อปรับให้เข้ากับข้อกำหนดที่แตกต่างกันของแก้วสำหรับความล้มเหลวของพลังงานที่ผิดปกติ ยางจุดคงที่สามารถรักษาแรงดันลบในตัวถ้วยดูดได้อย่างมีประสิทธิภาพลดลงอย่างช้าๆ เพื่อคงชิ้นงานไว้เป็นระยะเวลาหนึ่งลดลง
4. กลไกการพลิก: ก้านกดไฮดรอลิกขับที่ยึดถ้วยดูดเพื่อให้พลิกได้ 0-90 °
5. กลไกการหมุน: ใช้ตัวลดเกียร์ + เกียร์เพื่อขับเคลื่อนที่วางถ้วยดูดให้หมุนได้ 0-360 °
6. ส่วนสูญญากาศ: นำเข้าปั๊มสุญญากาศไร้น้ำมัน DC นำเข้า + เช็ควาล์ว + โซลินอยด์วาล์วทางเข้า + ตัวกรอง + เซ็นเซอร์ความดันดิจิตอลขาเข้า + บอลวาล์วควบคุมช่องถ้วยดูดเดียวเพื่อให้เกิดการดูดซับและปล่อยแก้วอย่างรวดเร็วและเสถียร
7. ระบบเตือนภัย: เมื่อแรงดันสุญญากาศของระบบลดลงจากขีดจำกัดบน (85%) ถึงขีดจำกัดล่าง (55%) สัญญาณเตือนแรงดันต่ำจะทำงาน และระบบควบคุมปั๊มสุญญากาศเพื่อเติมแรงดันโดยอัตโนมัติจนถึงส่วนบน ถึงขีดจำกัดของแรงดันสุญญากาศ จึงมั่นใจได้ถึงความปลอดภัยของกระจกตลอดกระบวนการจัดการอย่างมีประสิทธิภาพ
五,ขั้นตอนการทำงาน
(10) ใช้งานก้านดันเพื่อดึงถ้วยดูดกลับเข้าที่กรอบประตูถ้วยดูด จากนั้นออกจากกรอบประตูจากนั้นย้ายถ้วยดูดเพื่อย้ายไปที่กระจกที่จะจับและทำซ้ำขั้นตอนที่ 3-9 เพื่อเสร็จสิ้นการขนส่งแก้วอีกครั้ง
6,พารามิเตอร์
| ชื่อ | NSet | พารามิเตอร์ | |
| 1 | แบบฟอร์มการขับ | . | |
| 2 | สไตล์การขับขี่ | . | |
| 3 | โหลดสูงสุด | กิโลกรัม | 1500 |
| 4 | ระยะศูนย์โหลด | mm | 600 |
| 5 | ยกสูง | mm | 3000 |
| 6 | ความสูงเมื่อหดโครงสำหรับตั้งสิ่งของ | mm | 2000 |
| 7 | ความสูงหลังจากดูดถ้วยดูด | mm | 1000 |
| 8 | ความยาวเครื่อง | mm | 2850 |
| 9 | ความกว้างของเครื่อง | mm | 1200 |
| 10 | รัศมีวงเลี้ยว | mm | 2500 |
| 11 | ความเร็วในการขับขี่ โหลดเต็ม / ไม่โหลด | กม./ชม | 5 |
| 12 | ความเร็วในการยก โหลดเต็ม / ไม่โหลด | นางสาว | 0.06/0.13 |
| 13 | ความเร็วตก โหลดเต็ม / ไม่โหลด | นางสาว | 0.13/0.10 |
| 14 | ความสามารถในการปีนสูงสุด โหลดเต็ม / ไม่มีโหลด | % | 6/15 |
| 15 | กำลังขับมอเตอร์ | KW | 1.2 |
| 16 | กำลังยกของมอเตอร์ | KW | 2.2 |
| 17 | เสียงรถ | ฐานข้อมูล (A) | 70 |
| 18 | แรงดันไฟแบตเตอรี่ / ความจุ | วี/อา | 24/200 |
| 19 | ที่ชาร์จ | วี/เอ | 24/15 |
| 20 | น้ำหนักเครื่อง | กิโลกรัม | 1500 |
สินค้าที่เกี่ยวข้องกับ LIJINAG GLASS
เครื่องบรรจุกระจกอัตโนมัติสำหรับการแปรรูปกระจกฉนวน
หลี่JASP3525 ตารางการโหลดแนวตั้งของเครื่องแก้วฉนวน
NS.ประสิทธิภาพทางเทคนิค:
1. โครงหลักของอุปกรณ์ทั้งหมดใช้กลุ่มท่อเหล็กสี่เหลี่ยมผืนผ้าที่มีคุณภาพตามมาตรฐานแห่งชาติเชื่อมและติดตั้งสลักเกลียว
2.ระบบควบคุมไฟฟ้าของอุปกรณ์ใช้โมดูลแบรนด์ชไนเดอร์ของไฟฟ้าการควบคุมโปรแกรมใช้ตัวควบคุมที่ตั้งโปรแกรมได้ของ SIMENS ที่นำเข้ามา พร้อมกับแผงสัมผัส
3.ตัวเครื่องได้รับการออกแบบให้มีลักษณะกระชับและสอดคล้องกับโรงงานสมัยใหม่ที่มีเครื่องหมายปลอดภัย และอ้างอิงมาตรฐาน Euro IEC ตั้งแต่การออกแบบจนถึงการผลิตและการติดตั้ง
| ข้อมูลทางเทคนิค | |
| ขนาดแก้วสูงสุด | 2500*3500mm |
| 2000*2500mm | |
| ความหนาของกระจก | 3-12 มม. |
| แหล่งอากาศ | 0.8Mpa |
| พลัง | 3P 380V/1P+N 220V 50Hz 38KW |
| ขนาดเครื่อง | 3200*2800*1800mm |
| 2600*2800*1800mm | |
NS.พารามิเตอร์ทางเทคนิคส่วนใหญ่:
1.กำลังโหลดขนาดกระจกสูงสุด: LXW = 3500 x 2500 mm
กำลังโหลดนาทีขนาดกระจก: LXW = 800 x 600 mm
ความหนาของกระจก: (3-10 มม.)
2.ขนาดของตารางการโหลดโดยประมาณ:
LXWXH= 3700 มม. x 2800 มม. x 2500 มม. + รองรับด้านล่าง 530 มม. (±30 มม.)
3. ตารางการโหลดแนวตั้งใช้เซอร์โวมอเตอร์เป็นระบบขับเคลื่อนและมอเตอร์ทั้งหมดที่มีความเร็วตัวแปรไม่ จำกัด ความเร็วในการถ่ายโอนของตารางนี้คือ 2-35m / นาทีเวลาในการโหลด: 35S
4.นำมาใช้ เต็มปิด ห่วง ควบคุม ระบบสำหรับตำแหน่งที่ถูกต้องสำหรับเครื่องและระบบการทำงานที่มั่นคง คำอธิบายการกำหนดค่า
5. การเคลื่อนไหวในแนวนอนของแขนเอียงควบคุมโดยเซอร์โวมอเตอร์และกล่องเกียร์ที่แม่นยำ, ไดรฟ์แร็คเกียร์;
โครงสร้าง 6.Lifting: เซอร์โวมอเตอร์และการควบคุมกล่องเกียร์ที่แม่นยำและสายพานแบบซิงโครนัส
7. โครงสร้างการเอียงกรอบถ้วยดูด: เซอร์โวมอเตอร์และการควบคุมกล่องเกียร์ที่แม่นยำและ ข้อเหวี่ยง กำลังเชื่อมต่อ คัน ขับ;
โครงสร้างการถ่ายโอน 8.Bottom เซอร์โวมอเตอร์และการควบคุมกล่องเกียร์ที่แม่นยำและไดรฟ์โซ่
9. การควบคุมแบบดิจิตอลทั้งหมด 4 แกนพร้อมตำแหน่งที่แม่นยำและความยืดหยุ่นที่รวดเร็วความเร็วทั้งหมดสามารถ
ปรับได้ตามความเร็วของสายการผลิต
10.Super HMI ตรวจสอบสถานะการทำงานของอุปกรณ์และพารามิเตอร์ของระบบสามารถตั้งค่าข้อมูลตามความสูงและมุมของชั้นวางกระจกที่แตกต่างกัน และยังตั้งค่าล่วงหน้าหรือบันทึกการเปลี่ยนแปลงของการผลิตในปัจจุบัน
11.ระบบปั๊มสุญญากาศ: ปั๊มสุญญากาศแบบใบพัดโรตารี่แบบบล็อกเดี่ยวที่มีประสิทธิภาพสูง;
ถ้วยดูด: ใช้ถ้วยดูด PF นำเข้า ￠120MM ประเภท
12. การจ่ายอากาศอัด:5—7bar,30L/min;การจ่ายอากาศอัด: 5-7bar, 30L/นาที;
13. แหล่งจ่ายไฟ: 380V, 50HZ, 3 เฟส,
ในฐานะที่เป็น professinal การผลิตเครื่องแก้วฉนวนในประเทศจีน ยกเว้นวัสดุเช่นตะแกรงโมเลกุลและตัวเว้นวรรคอลูมิเนียมและเคลือบหลุมร่องฟันเราเก่งในการพัฒนาและผลิตสายการผลิตกระจกฉนวนแนวตั้งอัตโนมัติ เครื่องลบกระจก egde แนวดิ่งต่ำ หุ่นยนต์อัตโนมัติ insulaiting สายการผลิตกระจกและอื่น ๆ
