รายละเอียดสินค้า:
|
| ชื่อ: | เครนคานกระจก | ความได้เปรียบ: | ด้วยยกดูด |
|---|---|---|---|
| ยกน้ำหนักสูงสุด: | 260/500/800 กก | ชิ้นส่วนควบคุมอากาศ: | Airtac |
| ถ้วยดูด: | 2-8 | วิธีการเลื่อน: | คู่มือ |
| แสงสูง: | 800KG Glass Cantilever Jib Crane,500KG Glass Cantilever Jib Crane,260KG เครื่องขนถ่ายแก้ว |
||

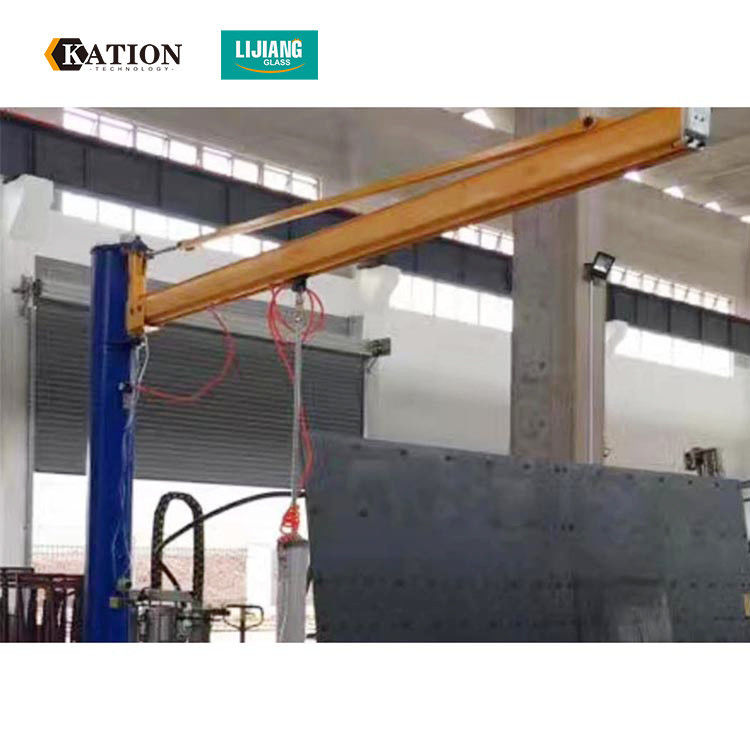

แก้ว 260KG500kg800kg Cantilever Jib Crane สำหรับฉนวนกระจกลามิเนต

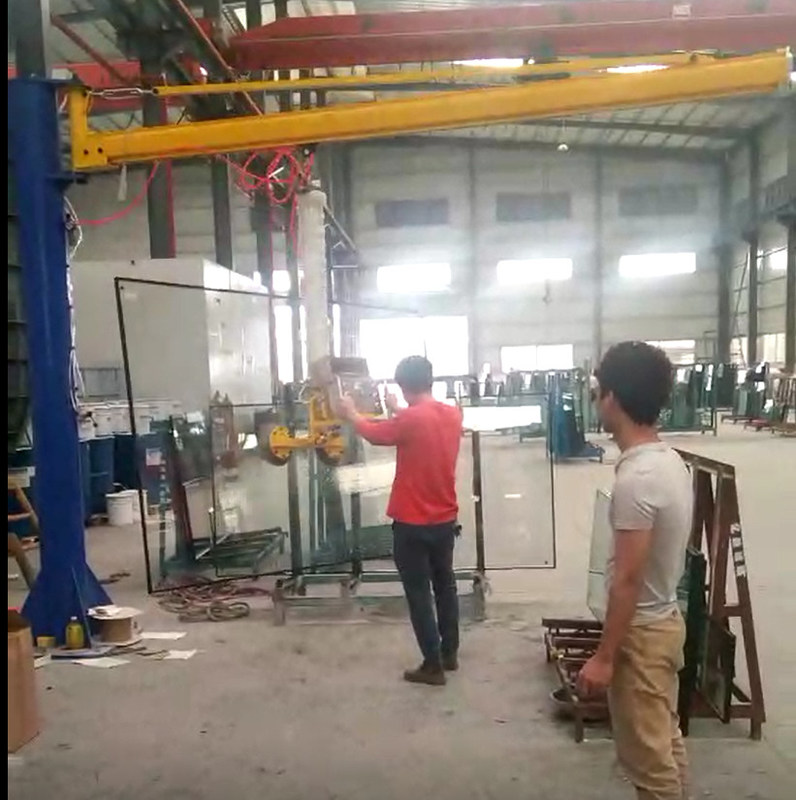

เครนขากระจกพร้อมตัวดูดยก
1. เหมาะสำหรับการเคลื่อนย้ายกระจกฉนวน, กระจกนิรภัย, ผนังม่านแก้ว, การก่อสร้างในสถานที่ของการประมวลผลลึกของแก้วและ
กระจกไฟฟ้าโซลาร์เซลล์
2. ความจุแบริ่งสูงสุดคือ 300Kg สูงสุดขนาดแก้วสามารถเข้าถึง 8m (ยาว) × 4m (กว้าง)
3. หมุนกระจกได้หลายระดับ
4. พร้อมกับฟังก์ชั่นการจัดเก็บก๊าซเครื่องสามารถทำงานต่อไปได้ 20 นาทีโดยไม่ต้องใช้แก๊ส
พารามิเตอร์:
| น้ำหนักแก้วสูงสุด | 500KG | |
| มุมการหมุน |
หมุน 90 ° พลิก 90° |
ซ้ายและขวา ขึ้นและลง |
| ถ้วยดูด | 6 ชิ้น | |
| วัสดุถ้วย | ซิลิโคน | |
| วิธีการเลื่อน | คู่มือ | |
| ความสูงของคอลัมน์ | 4 เมตร | ฟังก์ชั่นการจัดเก็บก๊าซ |
| ความยาวแขน | 4 เมตร | |
| ชิ้นส่วนควบคุมอากาศ | Airtac |
| น้ำหนักแก้วสูงสุด | 400KG | |
| มุมการหมุน |
หมุน 90 ° พลิก 90° |
ซ้ายและขวา ขึ้นและลง |
| ถ้วยดูด | 2 ชิ้น | |
| วัสดุถ้วย | Silione | |
| วิธีการเลื่อน | คู่มือ | |
| ความสูงของคอลัมน์ | 4 เมตร | ฟังก์ชั่นการจัดเก็บก๊าซ |
| ความยาวแขน | 4 เมตร | |
| ชิ้นส่วนควบคุมอากาศ | Airtac |
| น้ำหนักแก้วสูงสุด | 360KG | |
| มุมการหมุน | 90° | ซ้ายและขวา |
| ถ้วยดูด | 4 ชิ้น | |
| วัสดุถ้วย | ซิลิโคน | |
| วิธีการเลื่อน | คู่มือ | |
| ความสูงของคอลัมน์ | 4 เมตร | ฟังก์ชั่นการจัดเก็บก๊าซ |
| ความยาวแขน | 4 เมตร | |
| ชิ้นส่วนควบคุมอากาศ | Airtac |
| น้ำหนักแก้วสูงสุด | 360KG | |
| มุมการหมุน | 90° | ซ้ายและขวา |
| ถ้วยดูด | 4 ชิ้น | |
| วัสดุถ้วย | ซิลิโคน | |
| วิธีการเลื่อน | คู่มือ | |
| ความสูงของคอลัมน์ | 4 เมตร | ฟังก์ชั่นการจัดเก็บก๊าซ |
| ความยาวแขน | 4 เมตร | |
| ชิ้นส่วนควบคุมอากาศ | Airtac |
เราอิง สำหรับ
- สายการผลิตกระจกฉนวน
- ติดตั้งระบบผนังม่านแก้ว,
- การโหลดและขนแผ่นกระจกลงบนโต๊ะตัดกระจก
- การติดตั้งกระจกหน้ารถ
เครื่องดูดถ้วยแก้วดูดไฟฟ้า KX4
|
ชื่อผลิตภัณฑ์
|
นักกีฬายกสูญญากาศแก้วลม
|
||
|
ขนาดถ้วยดูด mm
|
300 มม. (ขนาดถ้วยดูดมาตรฐานแบบรวมแต่ละอุปกรณ์สามารถใช้ร่วมกันได้)
|
||
|
แบริ่งถ้วยดูดเดี่ยวKG
|
100KG (โหลดทดสอบจริงสามารถเข้าถึงได้มากกว่า 180KG)
|
||
|
ฟังก์ชั่นการหมุน
|
การหมุนด้วยมือ 360° (อุปกรณ์พิเศษประหยัดแรงงาน ปลอดภัย และเชื่อถือได้ ใช้งานง่าย)
|
||
|
ฟังก์ชั่นพลิก
|
90° pนิวแมติก พลิก
|
||
|
แรงดันไฟฟ้า DC
|
DC12V (แบตเตอรี่ในตัว 2 ก้อนเพื่ออายุการใช้งานแบตเตอรี่ที่ยาวนาน)
|
||
|
ความอดทน
|
สามารถใช้งานได้ 3-5 วันหลังจากชาร์จ 1 ครั้ง และสามารถใช้แบตเตอรี่ 2 ก้อนสลับกันได้
|
||
|
ก้านต่อ MM
|
500 มม. (ความยาวด้านเดียว ข้อมูลจำเพาะแก้วพิเศษสามารถกำหนดเองได้)
|
||
|
ระบบควบคุม
|
การดูดและปล่อยรีโมทคอนโทรลแบบมีสาย, รีโมทคอนโทรลไร้สายเป็นตัวเลือก
|
||
|
ปรับแต่งได้
|
หมายเหตุ: สามารถปรับแต่งตามความต้องการในกระบวนการเฉพาะของบริษัทของคุณ ขนาดชิ้นงาน และน้ำหนักได้
|
||
|
มาตรฐานน้ำหนัก
|
น้ำหนักแก้วทั่วไป = ยาว × กว้าง × หนา × ความหนาแน่นแก้ว 2.5÷1,000 000 = น้ำหนักแก้ว
ตัวอย่าง: 3660×2440×19×2.5÷1000 000=424KG |
||
|
ปัจจัยด้านความปลอดภัย
|
ตามข้อบังคับด้านความปลอดภัยของ CE ของยุโรปเกี่ยวกับอุปกรณ์ยกและข้อกำหนดด้านความปลอดภัยในข้อบังคับการป้องกันอุบัติเหตุของเยอรมนี UVV 18 และ VBG 9a ปัจจัยด้านความปลอดภัยที่ดีที่สุดสำหรับเครื่องกระจายสุญญากาศคือ 2.0ตัวอย่างเช่น แรงดูดเดี่ยวของถ้วยดูด FSRL280 คือ 3139N หารด้วยปัจจัยด้านความปลอดภัย 2.0 โหลดคือ 1570N
|
||
ในฐานะที่เป็น professinal การผลิตเครื่องแก้วฉนวนในประเทศจีน ยกเว้นวัสดุเช่นตะแกรงโมเลกุลและตัวเว้นวรรคอลูมิเนียมและเคลือบหลุมร่องฟันเราเก่งในการพัฒนาและผลิตสายการผลิตกระจกฉนวนแนวตั้งอัตโนมัติ เครื่องลบกระจก egde แนวดิ่งต่ำ หุ่นยนต์อัตโนมัติ insulaiting สายการผลิตกระจกและอื่น ๆ
เครื่องบรรจุกระจกอัตโนมัติสำหรับการแปรรูปกระจกฉนวน
หลี่JASP3525 ตารางการโหลดแนวตั้งของเครื่องแก้วฉนวน
ก.ประสิทธิภาพทางเทคนิค:
1. เฟรมหลักของอุปกรณ์ทั้งหมดใช้กลุ่มท่อเหล็กสี่เหลี่ยมผืนผ้าที่มีคุณภาพตามมาตรฐานแห่งชาติเชื่อมและติดตั้งสลักเกลียว
2.ระบบควบคุมไฟฟ้าของอุปกรณ์ใช้โมดูลแบรนด์ชไนเดอร์ของไฟฟ้าการควบคุมโปรแกรมใช้ตัวควบคุมที่ตั้งโปรแกรมได้ของ SIMENS ที่นำเข้ามา พร้อมกับแผงสัมผัส
3.ตัวเครื่องได้รับการออกแบบให้มีลักษณะกระชับและสอดคล้องกับโรงงานสมัยใหม่ที่มีเครื่องหมายปลอดภัย และอ้างอิงมาตรฐาน Euro IEC ตั้งแต่การออกแบบจนถึงการผลิตและการติดตั้ง
| ข้อมูลทางเทคนิค | |
| ขนาดแก้วสูงสุด | 2500*3500mm |
| 2000*2500mm | |
| ความหนาของกระจก | 3-12 มม. |
| แหล่งอากาศ | 0.8Mpa |
| พลัง | 3P 380V/1P+N 220V 50Hz 38KW |
| ขนาดเครื่อง | 3200*2800*1800mm |
| 2600*2800*1800mm | |
ข.พารามิเตอร์ทางเทคนิคส่วนใหญ่:
1.กำลังโหลดขนาดกระจกสูงสุด: LXW = 3500 x 2500 mm
กำลังโหลดนาทีขนาดกระจก: LXW = 800 x 600 mm
ความหนาของกระจก: (3-10 มม.)
2.ขนาดของตารางการโหลดโดยประมาณ:
LXWXH= 3700 มม. x 2800 มม. x 2500 มม. + รองรับด้านล่าง 530 มม. (±30 มม.)
3. ตารางการโหลดแนวตั้งใช้เซอร์โวมอเตอร์เป็นระบบขับเคลื่อนและมอเตอร์ทั้งหมดที่มีความเร็วตัวแปรไม่ จำกัด ความเร็วในการถ่ายโอนของตารางนี้คือ 2-35m / นาทีเวลาในการโหลด: 35S
4.นำมาใช้ เต็มปิด ห่วง ควบคุม ระบบสำหรับตำแหน่งที่ถูกต้องสำหรับเครื่องและระบบการทำงานที่มั่นคง คำอธิบายการกำหนดค่า
5. การเคลื่อนไหวในแนวนอนของแขนเอียงควบคุมโดยเซอร์โวมอเตอร์และกล่องเกียร์ที่แม่นยำ, ไดรฟ์แร็คเกียร์;
โครงสร้าง 6.Lifting: เซอร์โวมอเตอร์และการควบคุมกล่องเกียร์ที่แม่นยำและสายพานแบบซิงโครนัส
7. โครงสร้างการเอียงกรอบถ้วยดูด: เซอร์โวมอเตอร์และการควบคุมกล่องเกียร์ที่แม่นยำและ ข้อเหวี่ยง กำลังเชื่อมต่อ คัน ไดรฟ์;
โครงสร้างการถ่ายโอน 8.Bottom เซอร์โวมอเตอร์และการควบคุมกล่องเกียร์ที่แม่นยำและไดรฟ์โซ่
9. การควบคุมแบบดิจิตอลทั้งหมด 4 แกนพร้อมตำแหน่งที่แม่นยำและความยืดหยุ่นที่รวดเร็วความเร็วทั้งหมดสามารถ
ปรับได้ตามความเร็วของสายการผลิต
10.Super HMI ตรวจสอบสถานะการทำงานของอุปกรณ์และพารามิเตอร์ของระบบสามารถตั้งค่าข้อมูลตามความสูงและมุมของชั้นวางแก้วที่แตกต่างกัน และยังตั้งค่าล่วงหน้าหรือบันทึกการเปลี่ยนแปลงของการผลิตในปัจจุบัน
11.ระบบปั๊มสุญญากาศ: ปั๊มสุญญากาศแบบใบพัดโรตารี่แบบบล็อกเดี่ยวที่มีประสิทธิภาพสูง;
ถ้วยดูด: ใช้ถ้วยดูด PF นำเข้า ￠120MM ประเภท
12. การจ่ายอากาศอัด:5—7bar,30L/min;การจ่ายอากาศอัด: 5-7bar, 30L/นาที;
13. แหล่งจ่ายไฟ: 380V, 50HZ, 3 เฟส,
ในฐานะที่เป็น professinal การผลิตเครื่องแก้วฉนวนในประเทศจีน ยกเว้นวัสดุเช่นตะแกรงโมเลกุลและตัวเว้นวรรคอลูมิเนียมและเคลือบหลุมร่องฟันเราเก่งในการพัฒนาและผลิตสายการผลิตกระจกฉนวนแนวตั้งอัตโนมัติ เครื่องลบกระจก egde แนวดิ่งต่ำ หุ่นยนต์อัตโนมัติ insulaiting สายการผลิตกระจกและอื่น ๆ
ถาม: เงื่อนไขการชำระเงินคืออะไร
ตอบ: สามารถเจรจา T / T, L / C และเงื่อนไขการชำระเงินอื่น ๆ ได้
ถาม: เกี่ยวกับเครื่องนี้ การรับประกันคืออะไร
ตอบ: 1) การรับประกันของเราเป็นเวลา 12 เดือน
2). การสนับสนุนทางเทคนิคตลอด 24 ชั่วโมงทางอีเมลหรือโทร
3).คู่มือภาษาอังกฤษและวิดีโอสอน
4). เราจะจัดหาชิ้นส่วนสิ้นเปลืองในราคาตัวแทน
5) บริการออนไลน์ตลอด 24 ชั่วโมงทุกวันพร้อมบริการด้านเทคนิคฟรี
ถาม: การรับประกันของคุณเป็นอย่างไร?
ตอบ: โดยทั่วไปการรับประกันของเราคือหนึ่งปีภายในระยะเวลาการรับประกัน เราสามารถให้การสนับสนุนด้านเทคนิค คำติชมถึงคุณภายใน 24 ชั่วโมง และช่วยคุณในการซ่อมแซมตัวควบคุมปัญหาของคุณได้อย่างอิสระ แม้จะไม่ได้มาจากโรงงานของเรา
ถาม: เราสามารถเยี่ยมชมโรงงานของคุณก่อนสั่งซื้อได้หรือไม่?
ตอบ: ใช่ เรายินดีต้อนรับอย่างอบอุ่นและขอเชิญคุณหรือทีมของคุณเยี่ยมชมโรงงานของเราอย่างจริงใจ เราจะช่วยจัดเตรียมโรงแรมและรับคุณจากสนามบิน
ถาม: เงื่อนไขการจัดส่งคืออะไร?
A: ส่วนใหญ่ เรามีสต็อกในโรงงานหากไม่มีสต็อก โดยปกติเวลาในการจัดส่งคือ 15-20 วันทำการหลังจากได้รับเงินมัดจำหากท่านมีความจำเป็นเร่งด่วน เราสามารถพิจารณาจัดเตรียมการพิเศษให้ท่านได้
ถาม: บรรจุภัณฑ์สำหรับเครื่องมีการป้องกันอย่างปลอดภัยในระหว่างการขนส่งหรือไม่?
A: ห้องทดสอบบรรจุด้วยกล่องไม้ส่งออกมาตรฐานสำหรับบรรจุภัณฑ์ภายนอกและฟิล์มยืดสำหรับบรรจุภัณฑ์ภายในจะไม่เกิดความเสียหายเราได้จัดส่งเครื่องทดสอบจำนวนมากในต่างประเทศทางทะเลหรือทางอากาศโดยไม่มีความเสียหาย
