รายละเอียดสินค้า:
|
| ชื่อผลิต: | เครื่องหุ่นยนต์ปิดผนึกกระจกฉนวน | ขนาดแก้วสูงสุด: | 2500mm * 4000mm |
|---|---|---|---|
| ขนาดกระจกขั้นต่ำ: | 400 มม. * 300 มม | ความหนาของกระจก: | 12-56mm |
| เครื่องซักผ้า: | เหล็กกล้าไร้สนิม | เครื่องกด: | จุดที่ปรับได้ |
| การประกัน: | 1 ปี | ยี่ห้อ: | แก้วลี่เจียง |
| แสงสูง: | เครื่องปิดผนึกกระจกสองชั้นแนวตั้ง,เครื่องเคลือบกระจกสองชั้นแนวตั้ง,เครื่องซีลกระจกสองชั้น 56 มม. |
||

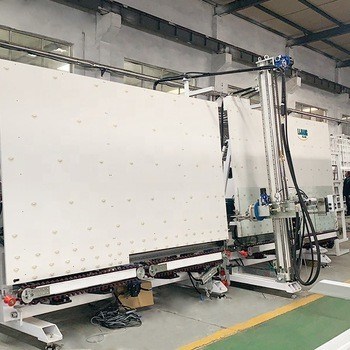

เครื่องหุ่นยนต์ปิดผนึกกระจกฉนวนแนวตั้งอัตโนมัติ
คุณสมบัติหลักของ เครื่องหุ่นยนต์ปิดผนึกกระจกฉนวน:
• ระบบควบคุมเซอร์โวญี่ปุ่น Yaskawa เครื่องปิดผนึกอัตโนมัติและมีประสิทธิภาพ
• 4 ส่วน เก็บแก้วได้
• การใช้สายพานซิงโครนัส การส่งกำลังที่มั่นคง และการวางตำแหน่งที่แม่นยำ

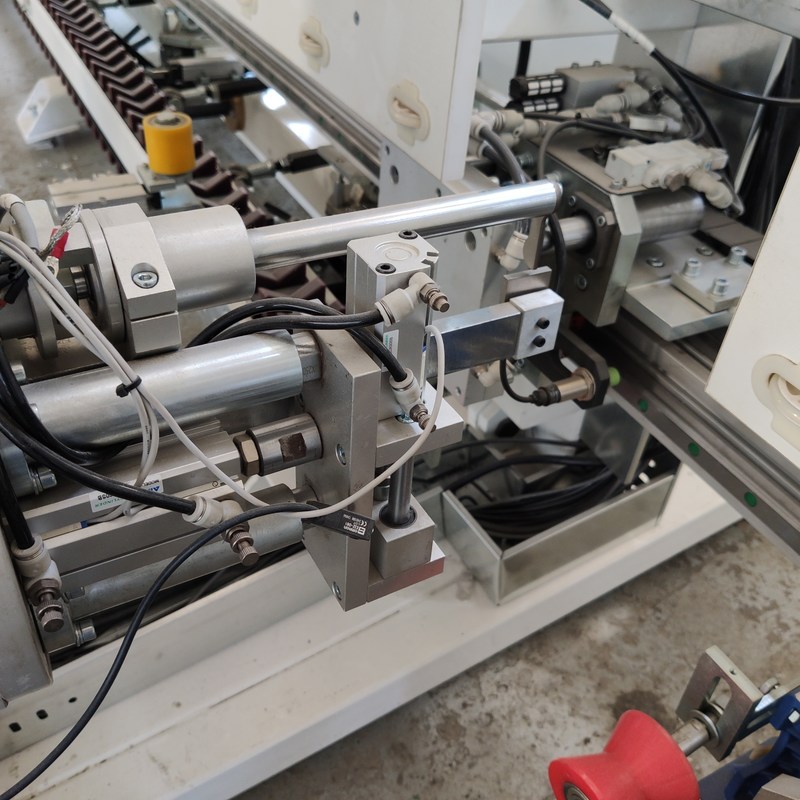

• ใช้มีดโกนและลูกกลิ้งเพื่อซ่อมแซมมุมกระจกโดยอัตโนมัติ
• วัดขนาดแก้วและความลึกของกาวอัตโนมัติ (30 มม.)
• แต่ละฟังก์ชันอัตโนมัติมาพร้อมกับการทำงานแบบแมนนวล
• สามารถเคลือบกระจกสองชั้นได้
• กระจกขั้นบันไดรูปทรงพิเศษ กระจกสามชั้นพร้อมขอบเสริม (อุปกรณ์เสริม)
• บูสเตอร์ปั๊มหนึ่งชุดควบคุมสารเคลือบหลุมร่องฟันสองชุด (อุปกรณ์เสริม)
• สามารถใช้ซิลิโคน โพลีซัลไฟด์ และยาแนวโครงสร้างซิลิโคนได้
• หัวกาวตั้งอยู่ด้านหน้าเครื่องเพื่อให้เคลือบกระจกขั้นบันไดได้ง่าย
• สามารถต่อเข้ากับไลน์ผลิตฉนวนแก้วได้
• ด้วยฟังก์ชันสแกนโค้ด (อุปกรณ์เสริม)
คุณสมบัติของหุ่นยนต์ปิดผนึกกระจกฉนวน
| รุ่น | LJTJ2540D |
| แรงดันไฟฟ้า | 380V 13KW |
| ความกดอากาศ | 0.5~0.7Mpa |
| ความดันอัดรีด | 32Mpa |
| ขนาดกระจกสูงสุด | 2500*4000mm |
| Min.ขนาดแก้ว | 400*300mm |
| ความหนาของกระจก | 12~56mm |
| ความเร็วในการทำงาน | 5~40m/นาที |
| ขนาดโดยรวม | 11000*1500*4500mm |
2.2 เสียงเครื่อง
| ระดับความดันเสียง A-weighted | |
| สถานะสแตนด์บาย | สถานะการทำงาน |
| 50 เดซิเบล | 85 เดซิเบล |
ฟังก์ชั่นและคุณสมบัติของเครื่องซีลกระจกฉนวน
1. เครื่องนี้เหมาะสำหรับองค์กรแปรรูปแก้วที่มีระบบอัตโนมัติในระดับสูง ลดความเข้มของแรงงาน ประหยัดกำลังคน และปรับปรุงประสิทธิภาพการผลิต
2. เครื่องทั้งหมดใช้อินเทอร์เฟซหน้าจอสัมผัสแบบแมนนวลพร้อมฟังก์ชันหน่วยความจำ
3. หลังจากการปิดผนึก มุมทั้งสี่ของแก้วจะเต็มโดยไม่มีฟองอากาศ และพื้นผิวเรียบโดยไม่มีขอบเอียง
4. ใช้ระบบจ่ายสารเคลือบหลุมร่องฟันอิสระ 2 ชุด (รวมถึงอุปกรณ์กวน) และสามารถเปลี่ยนสารเคลือบหลุมร่องฟันสองชนิดได้อย่างรวดเร็ว และการทำงานด้วยปุ่มเดียวสะดวก (ประเภท II)
5. ตัวเครื่องมีความกว้าง 1.5 ม. ขนาดเล็ก ประหยัดพื้นที่
6. ระดับที่สามสามารถเก็บแก้วล่วงหน้า ปรับปรุงประสิทธิภาพอย่างมีประสิทธิภาพ
7. แก้วกลวงที่เล็กที่สุดที่สามารถแปรรูปได้คือ 400*300mm
8. มีการติดตั้งอุปกรณ์ป้องกันการบล็อกในเครื่องผสม
9. ระบบควบคุมเซอร์โวใช้แบรนด์ที่มีชื่อเสียงระดับโลก (Yaskawa ประเทศญี่ปุ่น) พร้อมประสิทธิภาพที่เสถียร
10. การส่งเพลาทำให้แก้วลำเลียงตำแหน่งที่มั่นคงและแม่นยำ

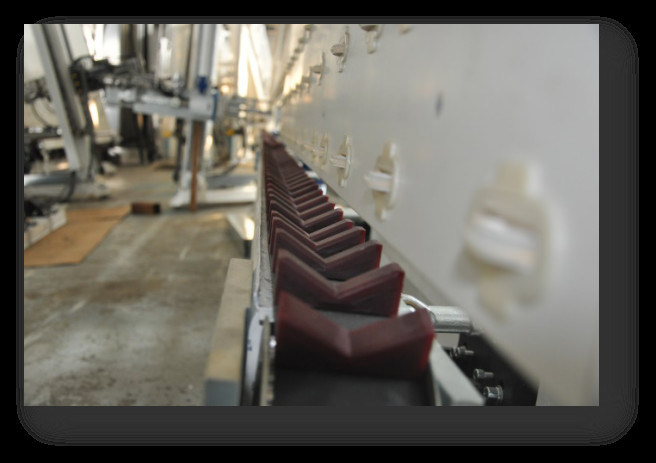

11. สายพานส่งกำลังรูปตัววีพิเศษช่วยป้องกันไม่ให้สารเคลือบหลุมร่องฟันติดกับสายพานลำเลียงและทำให้ขอบกระจกสะอาดบล็อกรูปตัววีสามารถเปลี่ยนได้
12. ชิ้นส่วนอะไหล่ผลิตขึ้นตามมาตรฐานและมีความแม่นยำสูงเพื่อให้มั่นใจถึงการใช้งานเครื่องอย่างมั่นคงในระยะยาว
13. เหมาะสำหรับกระจกสามชั้น
14. ล้อลำเลียงแผ่นหลังใช้ล้อฝังตัวเพื่อให้แน่ใจว่าการลำเลียงแก้วเรียบ
ข้อมูลทางเทคนิค
| แม็กซ์ขนาดแก้ว | 2500*4000mm |
| นาที.ขนาดแก้ว | 400*300mm |
| ความหนาของกระจก | 12-50mm |
| ความเร็วในการทำงาน | 5-40 เมตร/นาที/ |
| ความกดอากาศ | ≥0.6MPa |
| บีบความดัน | 32MPa |
| แรงดันไฟฟ้า | 380V 15kw |
| ขนาดโดยรวม | 11000*2000*3500mm |
พารามิเตอร์ทางไฟฟ้า
| ชื่อ | ต้นกำเนิด | ยี่ห้อ |
| เซอร์โวมอเตอร์ | ญี่ปุ่น | ยาสกาวา |
| ไดรเวอร์เซอร์โว | ญี่ปุ่น | ยาสกาวา |
| ซีพียู | ญี่ปุ่น | ยาสกาวา |
| ส่วนประกอบไฟฟ้าแรงต่ำ | เยอรมนี | SIEMENS |
| Guideway | ไต้หวัน | HIWIN |
| แหล่งจ่ายไฟสลับ | ไต้หวัน | MW |
| สวิตช์เซ็นเซอร์ | เกาหลี | AUTONICS |
| ส่วนประกอบนิวเมติก | ญี่ปุ่น | SMC |
| หน้าจอสัมผัส | ประเทศจีน | เกาชาน |
| เซอร์โวมอเตอร์ | ญี่ปุ่น | ยาสกาวา |
| ไดรเวอร์เซอร์โว | ญี่ปุ่น | ยาสกาวา |
สินค้าที่เกี่ยวข้องกับ LIJIANG GLASS
สายการผลิตกระจกสองชั้นแนวตั้งพร้อมฟังก์ชั่นเสริมแก๊สอาร์กอนเติม
รายละเอียดแนะนำของ LJBZ2535G
สายการผลิตกระจกฉนวนบรรจุก๊าซอาร์กอนมีทั้งหมด 7 ส่วน:
01 ส่วนการโอน;
02 เครื่องซักผ้า;
03 ส่วนการจำหน่าย;
04 การตรวจสอบและติดตั้งส่วน;
05 ส่วนการโอน;
06 การกดและการเติมส่วน;
07 ส่วนการจำหน่าย
• 01 โอน มาตรา
กลไกการตรวจจับการเคลือบ การตรวจจับฟิล์ม Low-e ออฟไลน์โดยอัตโนมัติ
• 02 ซักผ้า เครื่อง
คุณสมบัติหลัก:
• ใช้ขนแปรงนุ่มและขนแปรงนุ่ม 0.1 มม. 6 มม. ในการทำความสะอาดกระจก Low-E
• ซักล่วงหน้า (ไม่จำเป็น)
• มีดลมแบบใหม่ใช้โปรไฟล์อลูมิเนียม (มีดลมปากเป็ด) และขนาดของช่องระบายอากาศจะถูกปรับโดยปากเป็ดโปรไฟล์อลูมิเนียมซึ่งสามารถลดจำนวนสกรูปรับ ตรวจสอบให้แน่ใจว่าสกรูแต่ละตัวไม่หลวม และหลีกเลี่ยงการสะท้อนของมีดลม
• มีดลมสามารถปรับความกว้างของมีดลมตามความหนาได้อัตโนมัติ
• กล่องการทำงานพร้อมจอแสดงความเร็วการซักสามารถแสดงความเร็วการซักได้อย่างแม่นยำ (8-10m)
• ถังเก็บน้ำควบคุมอุณหภูมิอัตโนมัติและระบบเติมน้ำ
• ระบบลดเสียงรบกวนแบบยุโรป
• วัสดุสแตนเลส
• 03 ส่วนการปลดปล่อย
• แก้วเก็บของ
• 04 ส่วนการตรวจสอบและการติดตั้ง
โครงสร้างใหม่ของ นี้ ส่วนจะเปลี่ยนเป็นโครงสร้างยกคานแบบอินไลน์ (คานคู่)ง่ายต่อการตรวจสอบและเช็ดกระจก
• 05 ส่วนการโอน
• วัดความหนาของกระจกอัตโนมัติสามารถใช้งานได้ตามความต้องการจริงเมื่อทำงาน
• 06 ส่วนกดและเติม
ข้อได้เปรียบพิเศษของกระดานกดแก้ว:
คุณสมบัติหลัก:
• กระจกฉนวนยาวพิเศษ (2500 มม. * 3500 มม.) สามารถบีบอัดได้สองครั้ง
• แก้วถูกลำเลียงโดยสายพานลำเลียง และแก้วถูกกดด้วยเซอร์โวมอเตอร์
• สามารถเปิดแผ่นดันเพื่อบำรุงรักษาง่าย
• โครงสร้างแผ่นแรงดันที่ปรับได้เพื่ออายุการใช้งานที่ยาวนาน
• เติมอาร์กอนโดยอัตโนมัติ ผลการปิดผนึกชัดเจน และปริมาณอาร์กอนสูงขึ้น
• ตั้งค่าพื้นที่สำหรับเติมแก้วขนาดต่างๆ และใช้วิธีการปิดผนึกในภายหลังเพื่อลดการสูญเสียอาร์กอน
• สามารถตั้งค่าก๊าซและแสดงกระบวนการเติมก๊าซบนหน้าจอสัมผัสได้
• เซ็นเซอร์ทำปฏิกิริยาเร็วเพื่อควบคุมกระบวนการเติมก๊าซอย่างถาวร
• ความเข้มข้นของก๊าซสามารถเข้าถึงได้มากกว่า 90%
• ไม่ต้องเจาะรูบนโครงสเปเซอร์
• ก๊าซมาตรฐาน คือ ก๊าซอาร์กอน
• 07 ส่วนการจำหน่าย
• แก้วเก็บของ
• สามารถต่อเข้ากับเครื่องซีลได้
ข้อมูลทางเทคนิค
| แม็กซ์ขนาดแก้ว | 2500mm*3500mm |
| ขนาดแก้วสูงสุดสำหรับเติมแก๊ส | 2500mm*3200mm |
| นาที.ขนาดแก้ว | 280mm*450mm |
| ความหนาของกระจก | 3-15mm |
| ความหนาของกระจกฉนวน | 60mm |
| ความเร็วในการล้างกระจก | 2-10m / นาที |
| ความเร็วลำเลียงแก้ว | 45 นาที/นาที |
| แปรงซักผ้า | แปรงขนนุ่ม 3 คู่ที่มีขน 0.1 มม. |
| น้ำประปา | ปริมาณการใช้น้ำ:0.5t/h การนำ:40μs/cm |
| การจ่ายอากาศ | การไหล: 0.8m / นาที |
| ความกดอากาศ | ≥0.8MPa |
| พลังทั้งหมด | 3P 380V 50HZ 40KW |
| มิติ | 23500*3500*3700mm |
| น้ำหนัก | 6500กก. |
พารามิเตอร์ทางไฟฟ้า
| ชื่อ | ต้นกำเนิด | ยี่ห้อ |
| เซอร์โวมอเตอร์ | เยอรมนี | SIEMENS |
| PLC | เยอรมนี | SIEMENS |
| เครื่องใช้ไฟฟ้าแรงต่ำ | เยอรมนี | SIEMENS |
| ตัวแปลงความถี่ | เยอรมนี | SIEMENS |
| มอเตอร์โอน | ไต้หวัน | หลินไห่ |
| มอเตอร์แปรง | ไต้หวัน | หลินไห่ |
| ปั๊มน้ำ | ประเทศจีน | หลิงเซียว |
| คู่มือ | ไต้หวัน | HIWIN |
| ส่วนประกอบนิวเมติก | ไต้หวัน | AIRTAC |
| เกจไฟฟ้า | ประเทศจีน | มิราน |
| สวิตช์ตาแมว | เยอรมนี | ป่วย |
| ไมโครสวิตช์ | ไต้หวัน | TEND |
| ปุ่มและไฟแสดงสถานะ | ฝรั่งเศส | ชไนเดอร์ |
| หน้าจอสัมผัส | ไต้หวัน | ไวน์วิว |
| รีเลย์ระดับกลาง | ญี่ปุ่น | ออมรอน |
| IG line เติมแก๊สออนไลน์ | ||
คุณสมบัติหลักของสาย IG ที่เร็วสุด
• กระจกฉนวนสองชิ้นได้รับแรงดันและพองตัวในคราวเดียว และกระจกฉนวนแต่ละชิ้นบรรจุก๊าซอาร์กอนมากกว่า 90%
• การกด IGU ครั้งละสองชิ้นสามารถป้องกันการเสียรูปของชิ้นส่วนที่ถูกกดได้ดีกว่ากระจกคู่ขนาด 1 ม. * 1 ม. แต่ละแก้วสามารถเข้าถึง 27 วินาทีซึ่งช่วยเพิ่มประสิทธิภาพในการทำงานอย่างมาก
• สายการผลิต IG ความเร็วสูง ได้รับสิทธิบัตรจีนในปี 2019
• แก้ปัญหาหุ่นยนต์ซีลรอการทำงานผู้ปฏิบัติงานคนหนึ่งติดตั้งเฟรมตัวเว้นวรรคสองเฟรมสำหรับ IGU สองตัว
• ระบบ ERP จะวัดขนาดแก้วและการติดฉลากโดยอัตโนมัติ (การติดฉลากก่อนและหลังการกด) (ตัวเลือก)
• จากส่วนลำเลียงไปยังส่วนกด แต่ละส่วนจะถูกแยกออก
• เหมาะสำหรับการผลิตจำนวนมากในโรงงานความเร็วที่เร็วมาก
