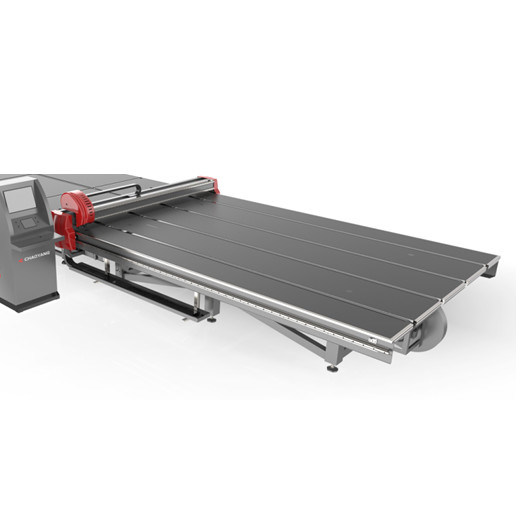

เครื่องตัดกระจก CNC อัตโนมัติ 2600 * 2000 สำหรับสายการตัดกระจก

2600 * 2000 CNC เครื่องตัดกระจกอัตโนมัติสำหรับสายการตัดกระจก

1. หลักการพื้นฐาน:

Its working principle is to convey the cut glass by conveying belt to worktable, automatically input the position of glass through photoelectric scanning system, and then the cutting head with diamond wheel on the cutter holder moves along X and Y directions respectively by program control,cutc the sheet. หลักการทำงานของมันคือการถ่ายทอดแก้วตัดโดยลำเลียงสายพานไปยังโต๊ะทำงานป้อนตำแหน่งของกระจกโดยอัตโนมัติผ่านระบบสแกนตาแมวจากนั้นหัวตัดด้วยล้อเพชรบนที่จับใบมีดจะเคลื่อนที่ไปตามทิศทาง X และ Y ตามลำดับโดยโปรแกรมควบคุม แผ่น CNC motion controller is used in the control part of the machine, and advanced AC servo motor is used in the drive part. CNC motion controller ถูกใช้ในส่วนควบคุมของเครื่องและใช้เซอร์โวมอเตอร์ AC ขั้นสูงในส่วนของไดรฟ์

1. องค์ประกอบอุปกรณ์:

ตารางการตัดอัตโนมัติ: ประกอบด้วยกลไกแชสซี, กลไกลำแสง, กลไกโต๊ะทำงาน, กลไกมีดตัด, กลไกการลำเลียง, กลไกการวางตำแหน่งการสแกนตาแมวและระบบควบคุมไฟฟ้า

2. ขั้นตอนการทำงานโดยละเอียด:

อ้างอิงถึง "คำแนะนำสำหรับการใช้งานโต๊ะตัดกระจกอัตโนมัติ"

3. ประสิทธิภาพของอุปกรณ์:

1,The chassis material is welded and formed by the national standard manganese-containing section bridge steel (Q345A) after aging treatment. 1, วัสดุตัวถังเป็นรอยและเกิดขึ้นจากเหล็กสะพานแมงกานีสที่มีมาตรฐานแห่งชาติส่วน (Q345A) หลังจากการรักษาริ้วรอย The comprehensive mechanical properties, plasticity and welding properties of this kind of steel are good. คุณสมบัติเชิงกลที่ครอบคลุมพลาสติกและคุณสมบัติการเชื่อมของเหล็กชนิดนี้เป็นสิ่งที่ดี The frame is processed as a whole, and the stability and accuracy of the equipment are greatly improved by tempering aging treatment to ensure the stability of the product. เฟรมได้รับการประมวลผลโดยรวมและความเสถียรและความแม่นยำของอุปกรณ์ได้รับการปรับปรุงอย่างมากโดยการแบ่งเบาบรรเทาอายุเพื่อให้มั่นใจเสถียรภาพของผลิตภัณฑ์ After special rust removal process, the surface rust spots and oxide layer are removed. หลังจากกระบวนการกำจัดสนิมแบบพิเศษจุดสนิมบนพื้นผิวและชั้นออกไซด์จะถูกลบออก The top coat is sprayed with high-grade epoxy primer and the top coat is sprayed with high-grade automobile paint. พ่นสีทับด้วยสีรองพื้นอีพ๊อกซี่คุณภาพสูงและพ่นสีทาด้วยสีรถยนต์คุณภาพสูง
2 ผ่านการวิเคราะห์ซอฟต์แวร์โครงสร้างมืออาชีพอุปกรณ์ทำให้มั่นใจเสถียรภาพสมดุลแบบไดนามิกความแข็งแรงเชิงกลเพื่อให้ได้การจับคู่ที่สมบูรณ์แบบที่สุดและมั่นใจได้ว่าโครงสร้างของตารางจะไม่เสียรูป
3,The device has one key reset function. 3, อุปกรณ์มีฟังก์ชั่นการรีเซ็ตปุ่มหนึ่ง It can complete all the preparations before starting automatically by clicking on the touch screen, which greatly improves the work efficiency. สามารถเตรียมการทั้งหมดก่อนที่จะเริ่มโดยอัตโนมัติโดยคลิกที่หน้าจอสัมผัสซึ่งช่วยปรับปรุงประสิทธิภาพการทำงานอย่างมาก
4, การจัดที่เหมาะสมของสายเคเบิลหนึ่งและท่อก๊าซและการปิดผนึกที่สมบูรณ์
5, คู่มือการเชิงเส้นเงียบความเร็วสูงถูกนำมาใช้สำหรับรถไฟคู่มือซึ่งมีความแม่นยำในการตัดสูงและเสียงรบกวนต่ำ
6, เซอร์โวมอเตอร์ของญี่ปุ่น Ankawa ขั้นสูงถูกนำมาใช้ในส่วนการขับขี่ซึ่งทำให้อุปกรณ์น่าเชื่อถือข้อผิดพลาดขนาดเล็กและมีประสิทธิภาพ
7,Japanese SMC proportional solenoid valve is used for cutting rice. 7 ญี่ปุ่นใช้สัดส่วนโซลินอยด์วาล์ว SMC สำหรับตัดข้าว The pressure is automatically adjusted according to the glass thickness. ความดันจะถูกปรับโดยอัตโนมัติตามความหนาของกระจก The cutter head rotates 360 degrees, and the upper and lower buffering cutter cuts (any straight line and all kinds of special shaped glass can be cut accurately). หัวตัดหมุนได้ 360 องศาและตัดหัวตัดบัฟเฟอร์ด้านบนและด้านล่าง (เส้นตรงและกระจกรูปทรงพิเศษทุกชนิดสามารถตัดได้อย่างแม่นยำ)
8,The knife head is equipped with knife protection function. 8, หัวมีดพร้อมฟังก์ชั่นการป้องกันมีด If the knife head falls outside the glass or the glass gap, the program stops automatically, effectively preventing damage to parts and glass. หากหัวใบมีดตกลงมาด้านนอกกระจกหรือช่องว่างของกระจกโปรแกรมจะหยุดโดยอัตโนมัติเพื่อป้องกันความเสียหายต่อชิ้นส่วนและกระจก
9, ไดรฟ์ความเร็วสูงมอเตอร์คู่ (เซอร์โว Yaskawa ความเฉื่อยขนาดใหญ่) ทำให้ความเร็วในการตัดและความคล่องแคล่ว
10, อุปกรณ์สายพานลำเลียง, อุปกรณ์เกียร์อัตโนมัติแบบซิงโครนัส, สะดวกสำหรับการส่งบนและล่างของกระจก, การควบคุมความเร็วในการแปลงความถี่, มีเสถียรภาพและง่ายต่อการเพิ่มประสิทธิภาพความเร็วในการส่ง
11, อุปกรณ์การวางตำแหน่ง, ระบบการวางตำแหน่งการสแกนตาแมว
12, ฟังก์ชั่นการชดเชย, การชดเชยความเยื้องศูนย์, การชดเชยการกวาดล้าง, การชดเชยระดับเสียง

4. การกำหนดค่าทางกล:

1. , NSK แบริ่งหลัก: NSK；
2. , Guideway: FUJUN;
3. , แร็ค / เกียร์: RUIAN;
4. , มีดล้อ / ที่วาง: กะลา, เยอรมัน;
5. , ตาราง: อุตสาหกรรมนำเข้ารู้สึก
6. บอร์ดโต๊ะ: แผ่นกันน้ำความหนาแน่นสูง

5. การกำหนดค่าไฟฟ้า:

1. แรงดันไฟฟ้า: 380V / 50HZ (กรณีพิเศษสามารถออกแบบตามความต้องการของลูกค้า)
2. Gas source pressure: 0.6-0.8 Mpa; ความดันแหล่งก๊าซ: 0.6-0.8 Mpa; (User provided) (ให้ผู้ใช้)
3. ระบบเซอร์โว: Yaskawa เซอร์โวมอเตอร์
4. ตัวแปลง: เดลต้า
5. ลำเลียงลด: Sankai / Zhongyan
6. วาล์วสัดส่วน: SMC
7. วาล์วขดลวดแม่เหล็กไฟฟ้าหลัก: Airtac
8. ตัวควบคุมการเคลื่อนไหว: GUGAO / OPTIMA
9. รีเลย์กลาง: Hequan / Puruide
10. AC คอนแทค: ชไนเดอ
11. มอเตอร์เซอร์กิตเบรกเกอร์: ชไนเดอร์
12. สวิตช์แอร์: Zhengtai
13. สวิตช์ความใกล้ชิด: Guangchuan / puruide / aotongmike

หมายเหตุ: บริษัท ผู้ผลิตขอสงวนสิทธิ์ในการเปลี่ยนชิ้นส่วนที่ซื้อของยี่ห้อเดียวกันทั้งนี้ขึ้นอยู่กับวันที่จัดส่งและการปรับปรุงทางเทคนิค

6. พารามิเตอร์ทางเทคนิค

7. ส่วนซอฟต์แวร์:

ตัวควบคุมการเคลื่อนไหว:

1) ความเร็วในการทำงานที่รวดเร็ว, การทำงานที่ราบรื่น, ความแม่นยำในการควบคุมสูง, โครงสร้างตัวควบคุมแบบแยกส่วน;

2) อินเทอร์เฟซของเครื่องจักรกับคนง่ายและใจกว้างการปรับพารามิเตอร์ง่ายพารามิเตอร์ที่ต้องแก้ไขโดยตัวดำเนินการน้อยง่ายและใช้งานง่ายและข้อกำหนดสำหรับผู้ประกอบการอยู่ในระดับต่ำ

3) Pipeline cutting mode, photoelectric positioning cutting mode and direct cutting mode are set freely through options. 3) โหมดการตัดท่อ, โหมดการตัดตำแหน่งตาแมวและโหมดการตัดโดยตรงตั้งค่าได้อย่างอิสระผ่านตัวเลือก The automatic cutting mode and air operation mode can be switched at any time during the processing. โหมดการตัดอัตโนมัติและโหมดการทำงานทางอากาศสามารถสลับได้ตลอดเวลาในระหว่างการประมวลผล

4) การเขียนโปรแกรมการทำรังไลบรารีกราฟิกเลือกรูปแบบพิเศษจากไลบรารีตั้งค่าพารามิเตอร์ที่เกี่ยวข้องปริมาณการประมวลผลการทำรังอัตโนมัติสร้างวิถีการประมวลผล;

5) การจัดเก็บที่สมบูรณ์ของสต็อกแรงดันแก้ว, เมื่อความดันตัดของแต่ละความหนาของข้อมูลจำเพาะคือการป้อนข้อมูลและบันทึกไว้, มันสามารถเรียกใช้โดยตรง;

6) การติดตามแบบเรียลไทม์และการแสดงเส้นทางการประมวลผลการบันทึกพิกัดการเคลื่อนที่สถานะแกนสถานะ I / 0 การบันทึกข้อผิดพลาดและการเตือนภัยโดยอัตโนมัติ

7) รับเอกสารการประมวลผลที่หลากหลายซอฟต์แวร์ Super Package, ไฟล์ AUTOCAD DXF, ระบบมีซอฟต์แวร์แก้ไขกราฟิกของตัวเอง (เหมือนกับวิธีการแก้ไขของ Paul)
8) การเขียนโปรแกรมการทำรังไลบรารีกราฟิกเลือกรูปร่างที่ผิดปกติจากไลบรารีการตั้งค่าพารามิเตอร์ที่เกี่ยวข้องปริมาณการประมวลผลการทำรังอัตโนมัติสร้างวิถีการประมวลผล

9) The sorting function of DXF class files, including the nearest point, entry point, or by graphics color clockwise, counterclockwise sorting and other options. 9) ฟังก์ชั่นการเรียงลำดับของไฟล์คลาส DXF รวมถึงจุดที่ใกล้ที่สุดจุดเข้าใช้งานหรือตามสีกราฟิกตามเข็มนาฬิกาการเรียงลำดับทวนเข็มนาฬิกาและตัวเลือกอื่น ๆ Free the switch between single-phase cutting and bidirectional cutting is realized. ทำให้สามารถสลับระหว่างการตัดแบบเฟสเดียวและแบบสองทิศทางได้อย่างอิสระ

10) ฟังก์ชั่นการวางตำแหน่งอิเล็กทริคตามตำแหน่งที่เกิดขึ้นจริงและมุมโก่งโดยอัตโนมัติปรับการตัด;

11) ฟังก์ชั่นการชดเชย: การชดเชยความผิดปกติของเครื่องมือการชดเชยการกวาดล้างการชดเชยระดับเสียง;
12) การป้องกันทุกชนิด: รวมถึงขีด จำกัด อ่อนและแข็งขีด จำกัด แรงดันเครื่องตัดการควบคุมการหยุดฉุกเฉินภายนอกและอื่น ๆ

ซอฟต์แวร์เพิ่มประสิทธิภาพ:

1. ผลลัพธ์ที่ได้จากการปรับให้เหมาะสมที่ทำได้ใน Office
2. รูปแบบการตัดสามารถสร้างและแก้ไขได้ด้วยตนเอง
3. พร้อมฟังก์ชั่นถ่ายสำเนาและอุปกรณ์พกพา
4. การแก้ไขลำดับการตัดแบบแมนนวล
5. รูปแบบการตัดสามารถสร้างได้อย่างรวดเร็วโดยโหมด X, Y และ Z
6. การเพิ่มประสิทธิภาพพร้อมกันของแพทช์ดั้งเดิมและเล็กหลายอย่างพร้อมกัน
7. เพิ่มประสิทธิภาพการเรียงพิมพ์โดยไม่ จำกัด ขนาด
8. การหมุนผลลัพธ์อย่างเหมาะสมการจัดการกระจก ฯลฯ
9. การจัดการลำดับความสำคัญสำหรับการเพิ่มประสิทธิภาพการตัดขนาดเล็ก
10. การจัดการลำดับความสำคัญของการเพิ่มประสิทธิภาพของแผ่นแก้วต้นฉบับ
11. ฟังก์ชันการสแกนเทมเพลตและการสแกนกราฟิก
12. การจัดการที่เก็บแผ่นแก้วดั้งเดิม
13. 20 อัลกอริธึมการเพิ่มประสิทธิภาพที่มีประสิทธิภาพ
14. กราฟิกการตัดสามารถแก้ไขได้
15. การออกแบบฉลากและการพิมพ์ฉลาก (Label-WAY)
16. การพิมพ์รายงานผลลัพธ์อย่างเหมาะสม
17. นำเข้าไฟล์ข้อมูล Excel
18. การจัดการการตัดกระจก Low-E และกาว
19. ไลบรารีกราฟิกที่ประกอบด้วยกราฟิกแบบพารามิเตอร์ 350 แบบซึ่งรวมถึงประเภทกราฟิกที่ใช้กันทั่วไป (Geo-Way)
20. ระบบ CAD สองมิติพร้อมฟังก์ชั่นการประมวลผลการสแกนที่ผิดปกติ (Cad-Way)
21. แปลงสัญญาณดิจิตอลจากระบบซีเอ็นซีโดยอัตโนมัติเป็นจุดขึ้นรูปกราฟิก
22. มีตัวเลือกภาษามากมายสำหรับส่วนต่อประสานการทำงานของซอฟต์แวร์รวมถึงส่วนต่อประสานภาษาจีน
23. ติดตามการพัฒนาซอฟต์แวร์ระดับสากลล่าสุดจัดทำรุ่นอัพเกรดตามเวลาจริงและบรรลุข้อกำหนดด้านการใช้งานล่าสุดสำหรับลูกค้า
