รายละเอียดสินค้า:
|
ชื่อผลิต: | สายตัดกระจก CNC | ขนาดการโหลดสูงสุด: | 2600 * 2000 |
---|---|---|---|
ขนาดการตัดสูงสุด: | 2600 * 2000 | ความหนาของกระจก: | 3 - 19 มม |
แรงดันไฟฟ้า: | 380v 50Hz 3P | เงื่อนไข: | ใหม่ |
แสงสูง: | เครื่องทำแก้วเครื่องกระจกสองชั้น,double glazing glass machine |

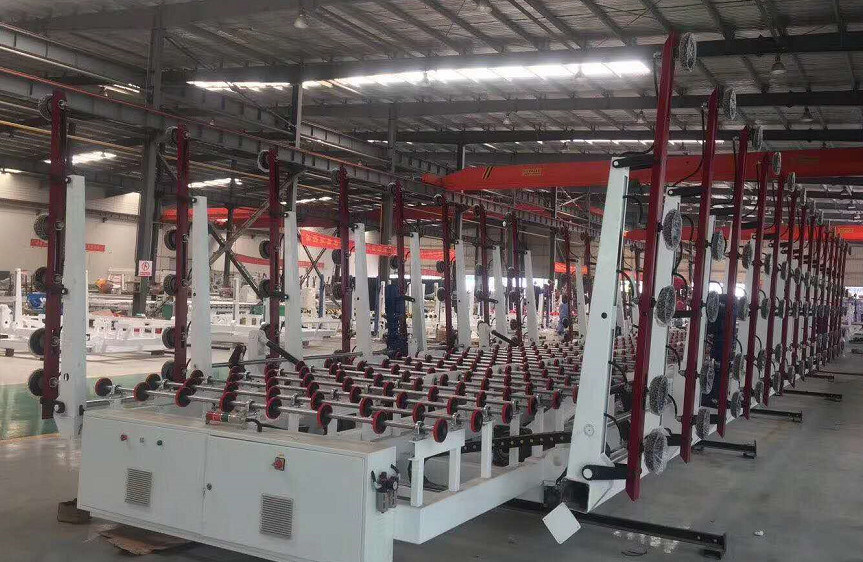

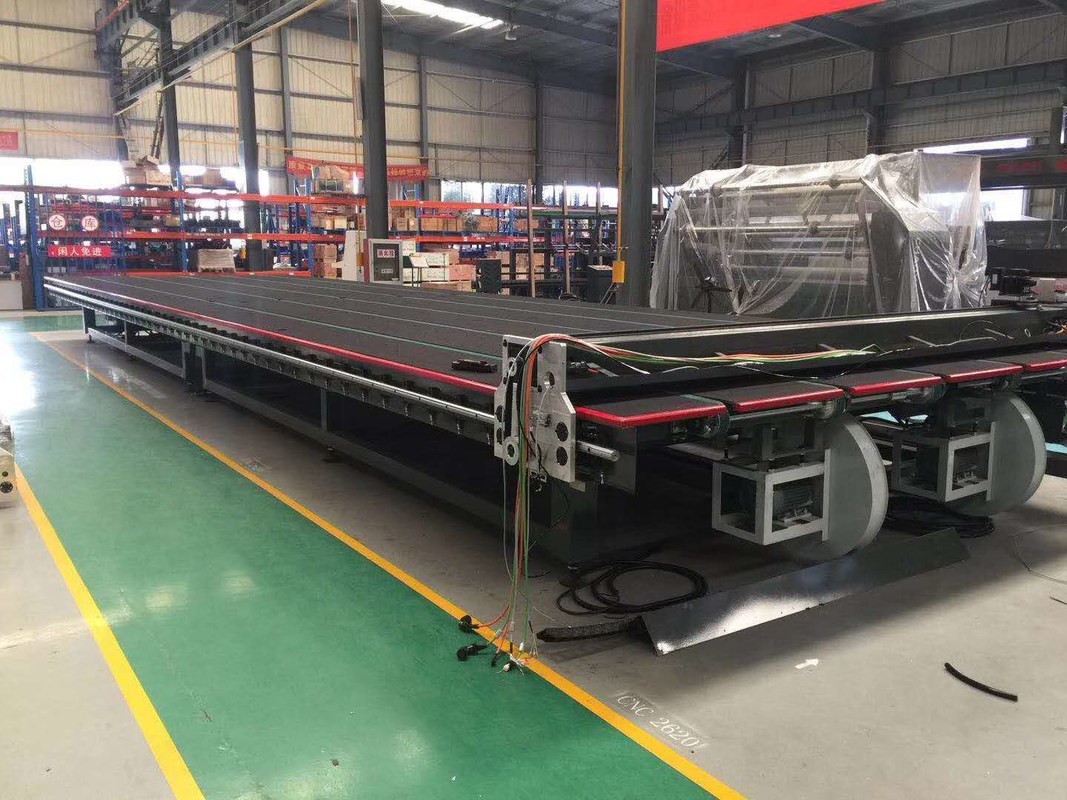

The overall plan of the project: CNC automatic glass cutting line is composed of automatic loading table, automatic cutting table and air-floated breaking table. แผนโดยรวมของโครงการ: สายตัดกระจกอัตโนมัติ CNC ประกอบด้วยโต๊ะโหลดอัตโนมัติโต๊ะตัดอัตโนมัติและโต๊ะเจาะอากาศลอย The automatic glass cutting line is mainly used in the processing of flat glass, which can quickly and accurately load sheets, cut straight-line,special-shaped glass and air-floated mechanical breaking sheets.Work flow is as follows: Loading table uses mechanical turnover, through the vacuum suction cup taking glass sheet from the rack, put down to the loading table. สายตัดกระจกอัตโนมัติส่วนใหญ่จะใช้ในการประมวลผลของแก้วแบนซึ่งสามารถโหลดแผ่นตัดเส้นตรงกระจกรูปพิเศษและแผ่นลอยกลทางอากาศโดยอัตโนมัติได้อย่างรวดเร็วและแม่นยำ การหมุนเวียนผ่านถ้วยดูดสูญญากาศนำแผ่นกระจกจากชั้นวางลงไปที่ตารางโหลด The glass is conveyed to the cutting table through the roller on the loading table and the conveyor belt on the cutting table.The cutter holder on the cutting beam of the cutting machine drives the cutter to move at high speed in X direction and Y direction by servo motor. แก้วถูกส่งไปยังโต๊ะตัดผ่านลูกกลิ้งบนโต๊ะโหลดและสายพานลำเลียงบนโต๊ะตัดตัวยึดใบมีดบนลำแสงตัดของเครื่องตัดขับเคลื่อนเครื่องตัดให้เคลื่อนที่ด้วยความเร็วสูงในทิศทาง X และทิศทาง Y โดย เซอร์โวมอเตอร์ Using Z-axis motor rotation to control the tangent trajectory of tool. การใช้การหมุนมอเตอร์แกน Z เพื่อควบคุมวิถีการเคลื่อนที่ของเครื่องมือ At the same time, the cutter pressure and the depth of the cutter are controlled by analog quantity, and the four axes are operated simultaneously to cut. ในขณะเดียวกันแรงดันเครื่องตัดและความลึกของเครื่องตัดจะถูกควบคุมโดยปริมาณอะนาล็อกและแกนทั้งสี่จะทำงานพร้อมกันเพื่อทำการตัด When the cutting is finished, the glass sheet is sent to the air-floated breaking table for breaking through the air cushion formed by the conveyor belt and the breaking table. เมื่อตัดเสร็จแล้วแผ่นแก้วจะถูกส่งไปยังโต๊ะเจาะอากาศลอยเพื่อเจาะเบาะอากาศที่เกิดจากสายพานลำเลียงและโต๊ะเจาะ
ความหนา | 3 ~ 19mm |
ความแม่นยำในการตัด | ± 0.15 |
ความแม่นยำในการตัดของกระจกรูปทรงพิเศษ | ± 0.20 |
ความเร็วในการตัด | 0-200m / นาที |
ความเร็วในการลำเลียง | 0-25m / นาที |
ขนาดเครื่อง | 9600X2800X900 ± 20mm |
โต๊ะทำงานสูง | 900mm ± 20mm |
น้ำหนัก | 2600kg |
พลังงานทั้งหมดของอุปกรณ์ | 5-8kw |
ทำลายบาร์ | 1 + 1 ประเภท |
ขนาดโต๊ะ | 9600x2800x900mm |
ความหนาของกระจก | 3-19mm |
อำนาจ | 4kw |
ความสูงของตาราง | 900 + 20mm |
ขนาดแผ่น | 1500 * 1200 มม. (การโหลดด้านเดียว) |
ขนาดการโหลดสูงสุด | 2,600 x 2000 มม |
ความหนาของแผ่นแก้ว | 3 ~ 19 มม |
การดูดซึมความลึกในการทำงาน | 700 มม |
ความเร็วในการเดินแกน X | 5-25m / นาที (ปรับได้) |
ความเร็วในการเดินแกน Y | 8-12 เมตร / นาที (ปรับได้) |
ความเร็วในการลำเลียง | 5-25m / นาที (ปรับได้) |
จำนวนแขนพลิก | 8 แขน (โหลดสองด้าน) |
จำนวนแขนดูดเดียว | สาม |
ประเภทการโหลด | โหลดสองด้าน |
วงจรการทำงาน | 45S (15S สำหรับแต่ละตำแหน่งเพิ่มเติม) |
แหล่งจ่ายไฟการติดตั้ง | AC380V / 50HZ (สถานการณ์พิเศษสามารถปรับได้ตามความต้องการของลูกค้า) |
การติดตั้งพลังงานทั้งหมด | 5-10 กิโลวัตต์ |
